第二节
滑轮
复习提问:
什么是杠杆?
2.杠杆平衡的条件是?
3.杠杆的种类:
(图一)
(图二)
F1l1=F2l2
等臂杠杆 L1=L2
费力杠杆 L1省力杠杆 L1>L2

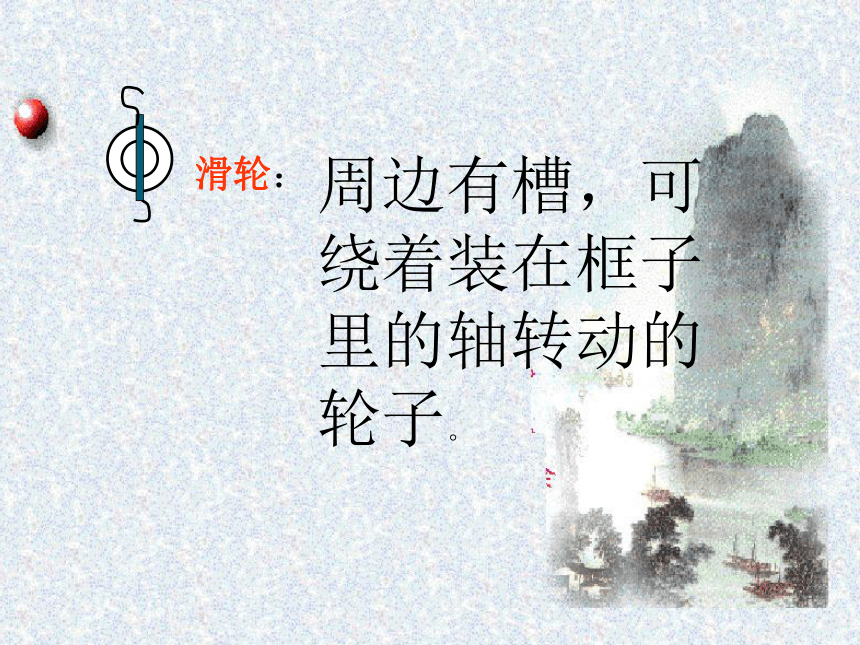

周边有槽,可绕着装在框子里的轴转动的轮子。
滑轮:
图1
图2
图3
图4
以下是滑轮常见的几种应用:
定滑轮的应用
动滑轮的应用
工作时,轴固定不动的滑轮叫:
定滑轮
工作时,轴跟物体一起运动的滑轮叫:
动滑轮
二、滑轮的分类
通过实验你发现使用定滑轮有什么特点?
实验数据
可以改变力的方向但不省力
试验次数 钩码的重力F2/N 拉力的方向 弹簧测力计的示数F1/N
1 竖直向下
2 竖直向下
3 斜向下
4 水平方向
1.0
2.0
2.0
2.0
1.0
2.0
2.0
2.0
通过实验你发现使用动滑轮有什么特点?
实验数据
不改变力的方向但省一半的力
试验次数 钩码的重力F2/N 拉力的方向 弹簧测力计的示数F1/N
1 竖直向上
2 竖直向上
3 斜向上
1.0
2.0
2.0
0.5
1.0
1.0
定滑轮的实质:变形的等臂杠杆
L1=L2
动滑轮的实质:省力杠杆
L1>L2
如下图所示,如果用定滑轮和动滑轮分别拉同一个物体,物体升高一格绳子的另一端分别升高多少格?如果物体升高两格呢?
结论:
1、定滑轮拉力移动的距离S与重物升高的高度h相等(S=h)
。
2、动滑轮拉力移动的距离S是重物升高的高度的2倍(S=2h)
。
定义 特点 拉力大小 性质
滑 轮 定 滑 轮
动 滑 轮
归纳与总结
轴的位置
固定不动
轴的位置随
被拉物体一
起运动
可以改变力的方向
不省力
不改变力的方向
省一半力
F=G
(不计摩擦力)
F=1/2(G 物+G动)
(不计摩擦力)
变形的
等臂杠杆
L1 = L2
省力杠杆
L1=1/2L2
既可以改变力的方向又可以省力的方法:
滑轮组
滑轮组的应用
三、滑轮组
1、特点:
既能省力又能改变动力方向
2、省力情况:
(n为吊着动滑轮的绳子的段数)
若不计摩擦和动滑轮重、绳重,F= 1/n G物
若不计摩擦、绳的重力,但计动滑轮重,F= 1/n (G物+G动)
G物
G物
n=
n=
4
若不计磨擦和动滑轮重F=
1/4 G物
5
若不计磨擦和动滑轮重F=
1/5G物
若不计磨擦,但计动滑轮重F=
若不计磨擦,但计动滑轮重F=
1/4(G物+G动)
1/5(G物+G动)
练习题:
如图所示,用动滑轮拉起一袋重为1000牛的粮食,若滑轮,绳子的重力及摩擦不计,则拉力应为( )
A.1000牛 B.2000牛 C.500牛 D.400牛
C
