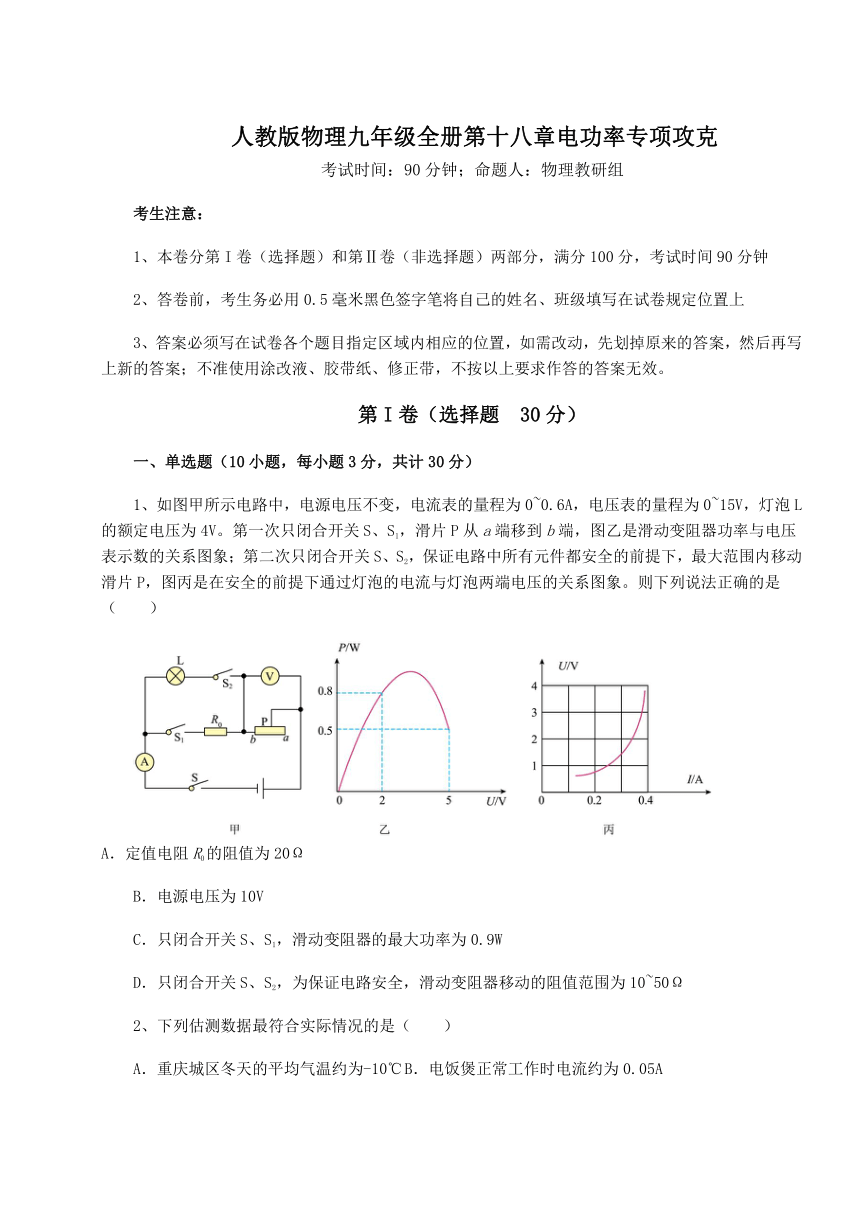

人教版物理九年级全册第十八章电功率专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图甲所示电路中，电源电压不变，电流表的量程为0~0.6A，电压表的量程为0~15V，灯泡L的额定电压为4V。第一次只闭合开关S、S1，滑片P从a端移到b端，图乙是滑动变阻器功率与电压表示数的关系图象；第二次只闭合开关S、S2，保证电路中所有元件都安全的前提下，最大范围内移动滑片P，图丙是在安全的前提下通过灯泡的电流与灯泡两端电压的关系图象。则下列说法正确的是（　　）
A．定值电阻R0的阻值为20Ω
B．电源电压为10V
C．只闭合开关S、S1，滑动变阻器的最大功率为0.9W
D．只闭合开关S、S2，为保证电路安全，滑动变阻器移动的阻值范围为10~50Ω
2、下列估测数据最符合实际情况的是（ ）
A．重庆城区冬天的平均气温约为-10℃ B．电饭煲正常工作时电流约为0.05A

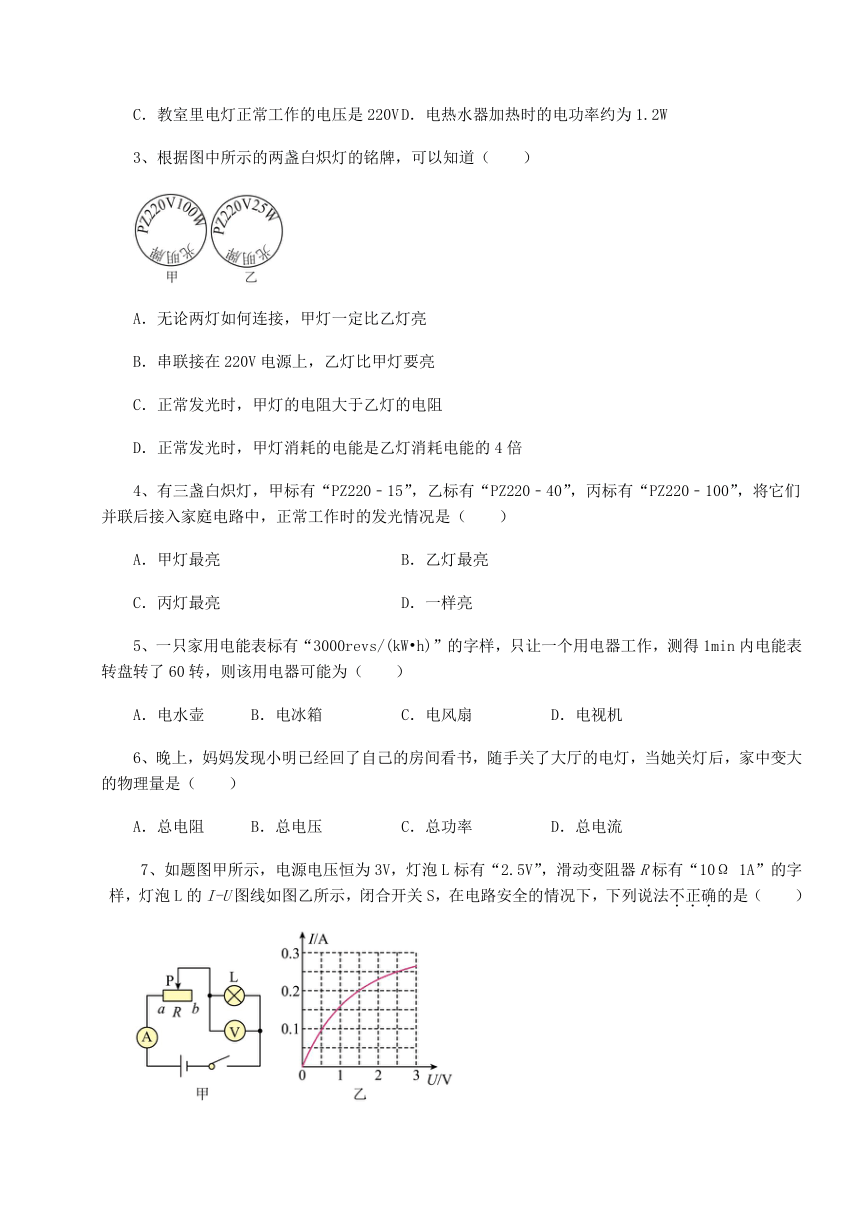

C．教室里电灯正常工作的电压是220V D．电热水器加热时的电功率约为1.2W
3、根据图中所示的两盏白炽灯的铭牌，可以知道（　　）
A．无论两灯如何连接，甲灯一定比乙灯亮
B．串联接在220V电源上，乙灯比甲灯要亮
C．正常发光时，甲灯的电阻大于乙灯的电阻
D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
4、有三盏白炽灯，甲标有“PZ220﹣15”，乙标有“PZ220﹣40”，丙标有“PZ220﹣100”，将它们并联后接入家庭电路中，正常工作时的发光情况是（　　）
A．甲灯最亮 B．乙灯最亮
C．丙灯最亮 D．一样亮
5、一只家用电能表标有“3000revs/(kW h)”的字样，只让一个用电器工作，测得1min内电能表转盘转了60转，则该用电器可能为（　　）
A．电水壶 B．电冰箱 C．电风扇 D．电视机
6、晚上，妈妈发现小明已经回了自己的房间看书，随手关了大厅的电灯，当她关灯后，家中变大的物理量是（　　）
A．总电阻 B．总电压 C．总功率 D．总电流

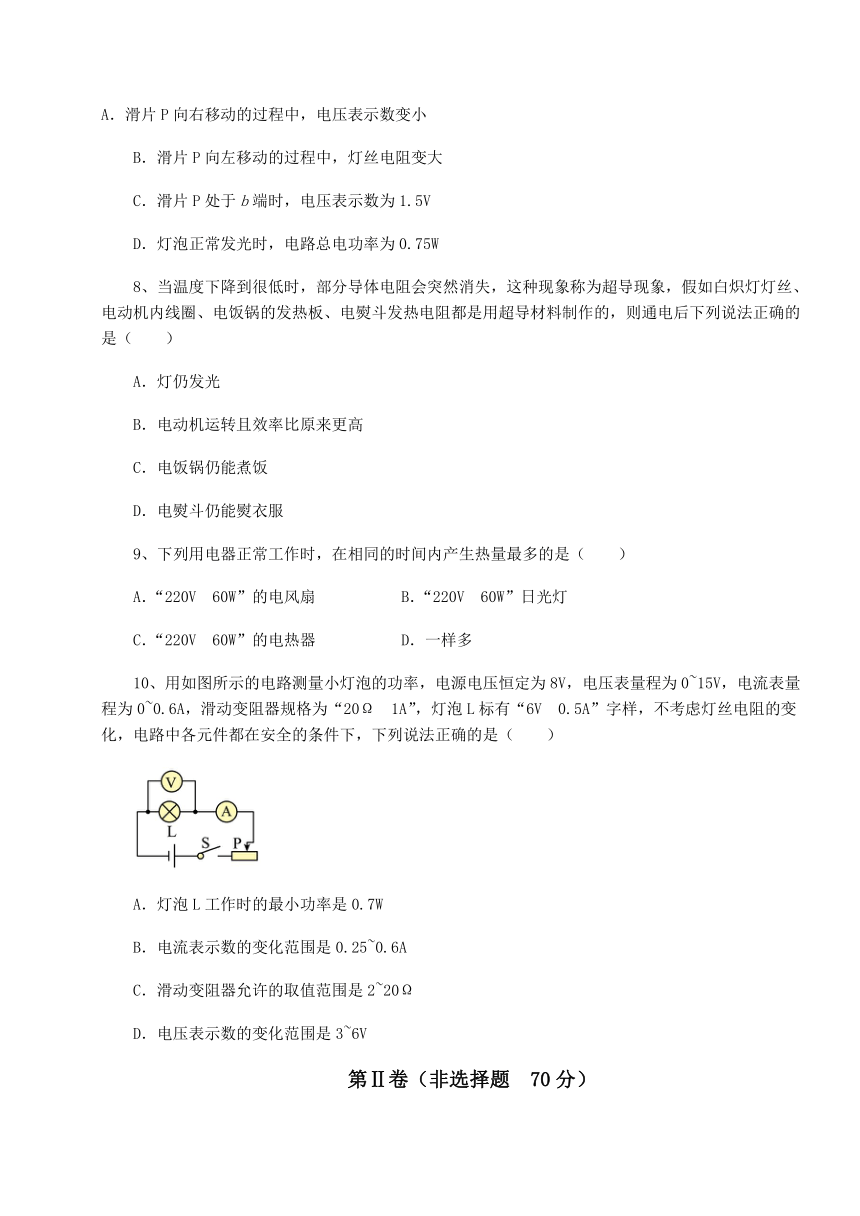

7、如题图甲所示，电源电压恒为3V，灯泡L标有“2.5V”，滑动变阻器R标有“10Ω 1A”的字样，灯泡L的I-U图线如图乙所示，闭合开关S，在电路安全的情况下，下列说法不正确的是（　　）
A．滑片P向右移动的过程中，电压表示数变小
B．滑片P向左移动的过程中，灯丝电阻变大
C．滑片P处于b端时，电压表示数为1.5V
D．灯泡正常发光时，电路总电功率为0.75W
8、当温度下降到很低时，部分导体电阻会突然消失，这种现象称为超导现象，假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的，则通电后下列说法正确的是（　　）
A．灯仍发光
B．电动机运转且效率比原来更高
C．电饭锅仍能煮饭
D．电熨斗仍能熨衣服
9、下列用电器正常工作时，在相同的时间内产生热量最多的是（　　）
A．“220V 60W”的电风扇 B．“220V 60W”日光灯
C．“220V 60W”的电热器 D．一样多
10、用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（　　）
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25~0.6A
C．滑动变阻器允许的取值范围是2~20Ω
D．电压表示数的变化范围是3~6V
第Ⅱ卷（非选择题 70分）

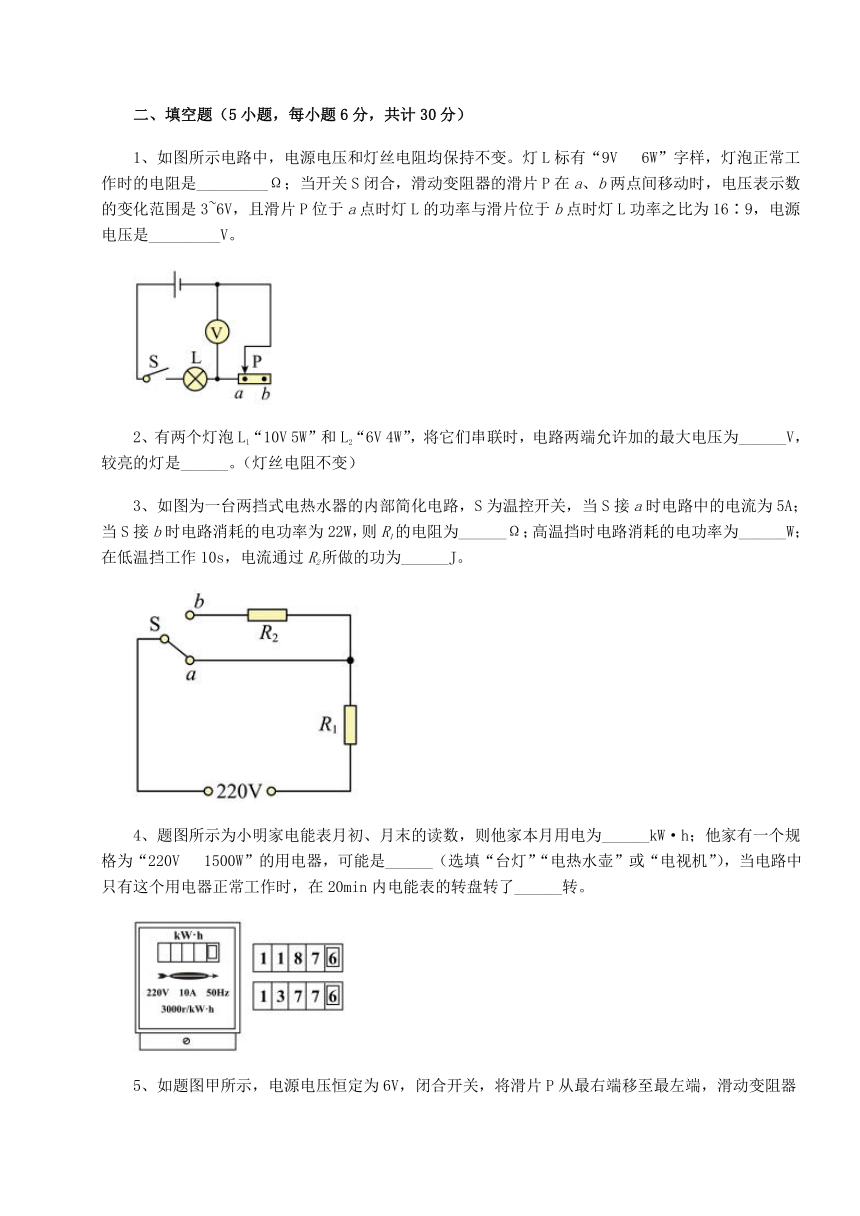

二、填空题（5小题，每小题6分，共计30分）
1、如图所示电路中，电源电压和灯丝电阻均保持不变。灯L标有“9V 6W”字样，灯泡正常工作时的电阻是_________Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是3~6V，且滑片P位于a点时灯L的功率与滑片位于b点时灯L功率之比为16∶9，电源电压是_________V。
2、有两个灯泡L1“10V 5W”和L2“6V 4W”，将它们串联时，电路两端允许加的最大电压为______V，较亮的灯是______。（灯丝电阻不变）
3、如图为一台两挡式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W，则R1的电阻为______Ω；高温挡时电路消耗的电功率为______W；在低温挡工作10s，电流通过R2所做的功为______J。
4、题图所示为小明家电能表月初、月末的读数，则他家本月用电为______kW·h；他家有一个规格为“220V 1500W”的用电器，可能是______（选填“台灯”“电热水壶”或“电视机”），当电路中只有这个用电器正常工作时，在20min内电能表的转盘转了______转。

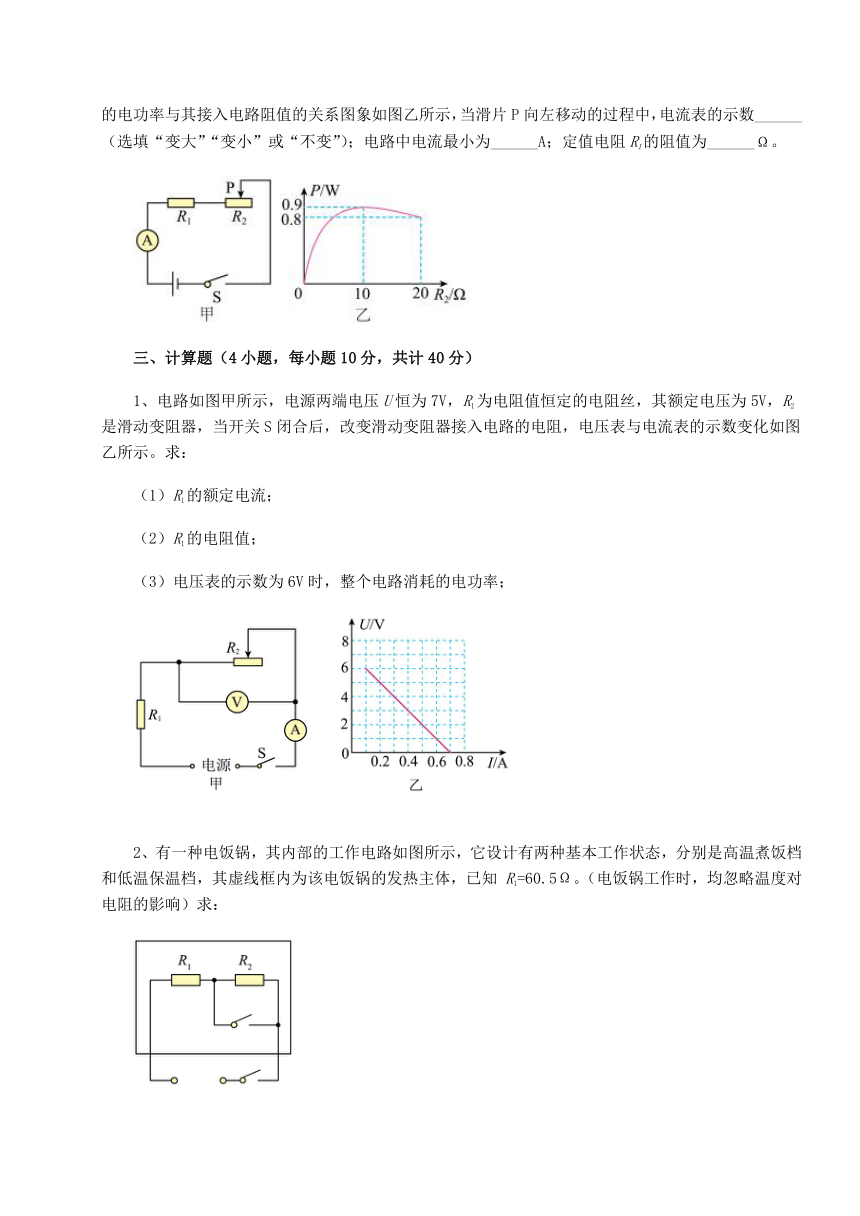

5、如题图甲所示，电源电压恒定为6V，闭合开关，将滑片P从最右端移至最左端，滑动变阻器的电功率与其接入电路阻值的关系图象如图乙所示，当滑片P向左移动的过程中，电流表的示数______（选填“变大”“变小”或“不变”）；电路中电流最小为______A；定值电阻R1的阻值为______。
三、计算题（4小题，每小题10分，共计40分）
1、电路如图甲所示，电源两端电压U恒为7V，R1为电阻值恒定的电阻丝，其额定电压为5V，R2是滑动变阻器，当开关S闭合后，改变滑动变阻器接入电路的电阻，电压表与电流表的示数变化如图乙所示。求：
（1）R1的额定电流；
（2）R1的电阻值；
（3）电压表的示数为6V时，整个电路消耗的电功率；
2、有一种电饭锅，其内部的工作电路如图所示，它设计有两种基本工作状态，分别是高温煮饭档和低温保温档，其虚线框内为该电饭锅的发热主体，已知 R1=60.5Ω。（电饭锅工作时，均忽略温度对电阻的影响）求：
（1）电路中的开关怎样调控时，电饭锅属于高温煮饭工作状态？它的功率是多大？
（2）当电饭锅处于低温保温时，电路中的电流是 0.2A，30min 产生的热量是多少？
（3）如果要将电饭锅低温保温档的功率提升 6W，请通过计算提出如何改进？
3、图甲是小明家安装的即热式热水器，其具有高、低温两挡加热功能，低温挡功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝．某次小明用高温挡淋浴时，水的初温是20，淋浴头的出水温度为40，淋浴20min共用水100kg．假设热水器电热丝正常工作且产生的热量全部被水吸收[c水＝4.2×103J/(kg·℃)]，求：
（1）电热丝R1的阻值。
（2）用高温挡淋浴20min时水所吸收的热量。
（3）该热水器高温挡功率。
4、如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样，滑动变阻器R2的阻值变化范围为0～15Ω。当滑动变阻器R2的滑片P置于最左端且S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A。求：
（1）小灯泡L正常发光时的电阻与电源电压；
（2）R1的阻值；
（3）滑片P置于最右端，只闭合S1，电流表示数为0.2A，则小灯泡实际功率多大？
-参考答案-
一、单选题
1、C
【详解】
AB．只闭合开关S、S1，R0和滑动变阻器串联，由图乙结合串联分压规律得
解方程得
故AB错误；
C．只闭合开关S、S1，滑动变阻器的功率
即当滑动变阻器阻值等于R0的阻值时其功率最大，滑动变阻器的最大功率为
故C正确；
D．只闭合开关S、S2，灯L和滑动变阻器串联，由图丙知灯L正常发光时滑动变阻器接入电路的阻值最小，最小值为
因为电压表量程是0~15V，滑动变阻器滑片可滑至阻值最大处，即a端，由图乙可知，滑动变阻器的最大阻值是
在电路安全的情况下，滑动变阻器移动的阻值范围为5~50Ω，故D错误。
故选C。
2、C
【详解】
A．重庆城区冬天的平均气温约为4~8℃，故A不符合题意；
B．电饭煲为大功率用电器，功率约1100W，因此电饭煲正常工作时电流约为5A，故B不符合题意；
C．我国家庭电路电压为220V，因此教室里电灯正常工作的电压是220V，故C符合题意；
D．电热水器为大功率用电器，加热时的电功率约为1200W，故D不符合题意。
故选C。
3、B
【详解】
ABC．根据题意，由可得甲乙两灯正常发光的电阻分别为
，
所以正常发光时，如果两灯串联，则电流相同，由可得两灯实际功率；如果两灯并联，则电压相同，由可知两灯实际功率。即串联接在220V电源上，乙灯比甲灯的实际功率大，乙灯比甲灯要亮。故AC不符合题意，B符合题意。
D．由可知，灯泡消耗的电能既与功率有关，又与时间有关，没有说明时间关系，无法比较。故D不符合题意。
故选B。
4、C
【详解】
由灯泡的铭牌可知三盏灯泡的额定电压相等，都是220V，家庭电路的电压是220V，将它们并联后接入家庭电路中时，它们都能正常发光，此时实际功率等于额定功率，丙的额定功率最大，它的实际功率最大，则丙灯最亮。
故选C。
5、A
【详解】
电能表转盘转60转时，用电器消耗的电能
该用电器的功率
电水壶的功率在1200W左右，电冰箱的功率在200W左右，电风扇的功率在60W左右，电视机的功率在200W左右。故BCD不符合题意，A符合题意。
故选A。
6、A
【详解】
A．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故A符合题意；
B．家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意；
CD．因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，由P＝UI知道，电路中的总电流变小，故CD不符合题意。
故选A。
7、C
【详解】
由图甲可知，该电路为R和L的串联电路，电流表测电路中的电流，电压表测灯L两端的电压。
A．滑片P向右移动的过程中，变阻器连入电路的电阻变大，由串联分压可知变阻器两端的电压变大，由串联电路的电压的规律可知灯泡两端的电压变小，即电压表的示数变小，故A正确，不符合题意；
B．滑片P向左移动的过程中，变阻器连入电路的电阻变小，由串联分压可知变阻器两端的电压变小，由串联电路的电压的规律可知灯泡两端的电压变大，由图乙可知，灯泡两端的电压分别为0.5V、1.5V、2.5V时，通过灯泡的电流分别为0.1A、0.2A、0.25A，由可知，灯泡的电阻依次为5Ω、7.5Ω、1Ω，则滑片P向左移动的过程中，灯丝电阻变大，故B正确，不符合题意；
C．滑片P处于b端时，灯泡与滑动变阻器的最大阻值串联；假设灯泡的阻值不变，灯泡正常发光时的电阻为
因串联电路的总电阻等于各分电阻之和，所以电路的总电阻为
R总=RL+R=10Ω+10Ω=20Ω
电路电流为
电压表的示数
UL′=I′RL=0.15A×10Ω=1.5V
此时灯泡的电压小于额定电压，灯泡的实际电阻小于灯泡正常发光时的电阻，又因为串联电路起分压作用，所以灯泡分得的电压小于1.5V，即电压表示数小于1.5V，故C错误，符合题意；
D．小灯泡L正常发光时的电压为2.5V，由图乙可知灯正常发光时通过的电流为0.25A，即电路中的电流为I=0.25A，则小灯泡正常发光时，电路总功率为
P=UI=3V×0.25A =0.75W
故D正确，不符合题意。
故选C。
8、B
【详解】
ACD．白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服，故ACD错误；
B．导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好，故B正确。
故选B。
9、C
【详解】
选项中用电器的额定功率相等，用电器正常工作时，实际功率和额定功率相等，所以，三种用电器的实际功率相等，由W＝Pt可知，相同时间内三种用电器消耗的电能相等，因电风扇中的电动机将电能大部分转化机械能，日光灯将大部分电能转化为光能，电热器将电能全部转化为内能，所以，产生热量最多的是电热器。
故选C。
10、D
【详解】
A．根据题意，灯泡L标有“6V 0.5A”字样，由欧姆定律可得灯泡的电阻为
当滑动变阻器接入阻值最大时，电路中电流最小，由串联电路电阻的关系及欧姆定律可得电路中最小电流为
所以灯泡工作时电流最小时功率最小，由可得灯泡最小功率为
故A错误；
B．灯泡正常工作的电流为0.5A，即电路允许的最大电流为0.5A，电路中最小电流为0.25A，所以电流表示数的变化范围是0.25~0.5A，故B错误；
C．灯泡正常工作的电流为0.5A，即电路允许的最大电流为0.5A时，灯泡两端电压为6V，由串联电路电压的规律可得此时滑动变阻器两端电压为
由欧姆定律可得滑动变阻器接入的最小电阻为
滑动变阻器接入的阻值越大，电路越安全，所以滑动变阻器允许的取值范围是4~20Ω，故C错误；
D．电压表测灯泡两端电压，当灯泡正常工作的电压为6V，电路中最小电流为，灯泡两端电压为
所以电压表示数的变化范围是3~6V，故D正确。
故选D。
二、填空题
1、 13.5 15
【解析】
【详解】
[1]由电路图知道，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压。由知道，灯泡正常工作时的电阻是
[2]由串联电路的分压特点知道，滑片位于a端时电压表的示数Ua=3V，滑片位于b端时电压表的示数Ub=6V，又因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压分别为
ULa=U-Ua=U-3V
ULb=U-Ub=U-6V
因滑片P位于a点时灯L的功率与滑片位于b点时灯L功率之比为16：9，所以，
解得U=15V。
2、 14.5 L1
【解析】
【详解】
[1]L1正常工作时的电流
L2正常工作时的电流
L2的电阻为
因为串联电路各处电流都相等，将它们串联时，因为0.67A>0.5A，所以电路允许通过的最大电流为0.5A，此时L1正常工作，电压为10V；L2两端的电压
U2ˊ=I1R2=0.5A×9Ω=4.5V
电路两端的最大电压为
U=U1+U2ˊ=10V+4.5V=14.5V
[2]灯泡L1正常工作，实际功率为5W；L2的实际功率
P2ˊ= U2ˊI1=4.5V×0.5A=2.25W
5W>2.25W
较亮的是L1。
3、 44 1100 215.6
【解析】
【详解】
[1]当S接a时，电路为R1的简单电路，电热水器处于高温挡位，由欧姆定律可得，R1的电阻
[2]高温挡时电路消耗的电功率
[3]当S接b时，两电阻串联，电热水器处于低温挡位，由P＝UI可得，电路中的电流
R1两端的电压
因串联电路中总电压等于各分电压之和，所以，R2两端的电压
在低温挡工作10s，电流通过R2所做的功
4、 190 电热水壶 1500
【解析】
【详解】
[1]电能表表盘的最后一位是小数，小明家月初电能表的示数为1187.6kW·h，月末电能表的示数为1377.6kW·h，本月用电量为
1377.6kW·h-1187.6kW·h=190kW·h
[2]台灯的额定功率一般小于40W，电热水壶的额定功率在1000W左右、电视机的额定功率在200W左右，所以规格为“220V 1500W”的用电器可能是电热水壶。
[3]当电路中只有这个用电器正常工作时，在20min内消耗的电能
20min内电能表的转盘转动圈数
n=0.5kW·h×3000r/(kW·h)=1500r
5、 变大 0.2 10
【解析】
【详解】
[1]由图甲可知，电阻R1和滑动变阻器R2串联，电路的总电阻等于二电阻之和，当滑片P向左滑动时，滑动变阻器的阻值变小，故总电阻也变小，电源总电压不变，根据可知，通过电流表的电流变大，即电流表示数变大。
[2][3]由图乙可知，滑动变阻器的阻值范围为，最大阻值为，此时电路中的电阻最大，电流最小；滑动变阻器的功率有图可得
解得。
再由公式可得，此时滑动变阻器两端的电压
根据串联电路的分压原理可知，此时R1两端的电压
由欧姆定律可得
三、计算题
1、（1）0.5A；（2）10Ω；（3）0.7W
【详解】
解：（1）由图甲可知，R1与R2串联接入电路，电流表测电路中电流，电压表测R2两端电压，由题意可知，R1的额定电压为U1=5V，电源电压为U=7V，故由串联电路的电压规律可知，此时R2两端电压为
U2=U-U1=7V-5V=2V
由图乙可知，当R2两端电压为2V时，此时电路中的电流为I=0.5A，故可知R1的额定电流为0.5A；
（2）由题意及（1）中分析可知，R1的额定电压为U1=5V，R1的额定电流为I=0.5A，故由欧姆定律可知，R1的电阻值为
（3）由图乙可知，电压表的示数为6V时，此时电路中的电流为I1=0.1A，故由P=UI可知，整个电路消耗的电功率为
P=UI1=7V×0.1A=0.7W
答：（1）R1的额定电流为0.5A；
（2）R1的电阻值为10Ω；
（3）电压表的示数为6V时，整个电路消耗的电功率为0.7W。
2、（1）开关S1、S2都闭合时，电饭锅属于高温煮饭工作状态，800W；（2）79200J；（3）1039.5Ω的R2换成阻值为907.5Ω
【详解】
解：（1）开关S1、S2都闭合时，电饭锅属于高温煮饭工作状态。煮饭工作状态的功率
（2）电饭锅保温工作30min产生的热量
（3）电饭锅低温保温时的功率
电饭锅低温保温时，两电阻串联，电路中的电阻
电阻R2的阻值为
当低温保温的功率提升6W时，电路的总电阻
电阻R2的阻值变为
所以要将电饭锅低温保温档的功率提升 6W，将阻值为1039.5Ω的R2换成阻值为907.5Ω的电阻即可。
答：（1）电路中的开关S1、S2都闭合时，电饭锅属于高温煮饭工作状态，，它的功率是800W；
（2）当电饭锅处于低温保温时，电路中的电流是 0.2A，30min 产生的热量是79200J；
（3）如果要将电饭锅低温保温档的功率提升 6W，可以将1039.5Ω的R2换成阻值为907.5Ω的电阻。
3、（1）8.8Ω；（2）8.4×106J；（3）7×103W
【详解】
解：（1）由于电源电压一定，根据可知，电阻越大，功率越小；电阻越小，功率越大；所以当只闭合开关S1时，只有R1接入电路，热水器处于低温挡；当同时闭合开关S1和S2时，R1和R2并联，总电阻最小，热水器处于高温挡。所以电阻R1的阻值
（2）沐浴20min用水100kg，则水吸收的热量为
（3）因为热水器电热丝正常工作且产生的热量全部被水吸收，所以热水器正常工作产生的热量为
热水器正常工作消耗的电能
热水器高温挡的功率
答：（1）电阻R1的阻值是8.8Ω。
（2）沐浴20min，水吸收的热量是8.4×106J。
（3）热水器高温挡的功率是7×103W。
4、（1）12Ω，6V；（2）10Ω；（3）0.6W
【详解】
解：（1）当滑动变阻器R2的滑片P置于最左端，开关S1、S2都闭合时，R1与L并联，因并联电路中各支路两端的电压相等，且小灯泡正常发光，所以，电源的电压
U＝UL＝6V
小灯泡正常发光时的电阻
（2）当滑动变阻器R2的滑片P置于最左端，开关S1、S2都闭合时，R1与L并联，电流表测干路电流，通过灯泡的电流
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
I1＝I﹣IL＝1.1A﹣0.5A＝0.6A
则R1的阻值
（3）滑片P置于最右端，只闭合S1时，灯泡L与变阻器R2串联，电流表测电路中的电流，此时变阻器两端的电压
U2＝I′R2＝0.2A×15Ω＝3V
因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压
UL′＝U﹣U2＝6V﹣3V＝3V
则小灯泡实际功率
PL′＝UL′I′＝3V×0.2A＝0.6W
答：（1）小灯泡正常发光时的电阻为12Ω，电源电压为6V；
（2）R1的阻值为10Ω；
（3）滑片P置于最右端，只闭合S1，电流表示数为0.2A，则小灯泡实际功率为0.6W。
