2021-2022学年北师大版物理九年级全册第十一章 简单电路专项攻克试题（Word版含答案）

北师大版物理九年级全册第十一章 简单电路专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

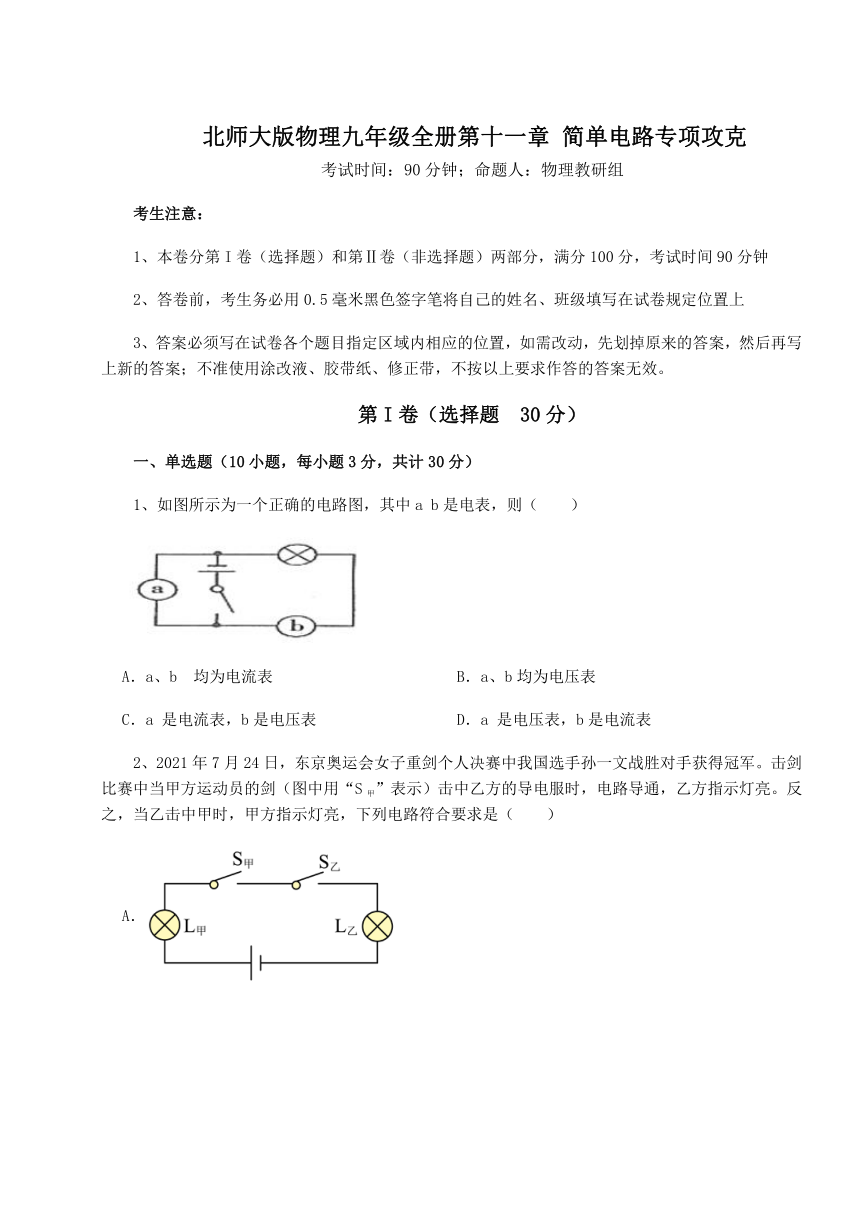

1、如图所示为一个正确的电路图，其中a b是电表，则（　　）
A．a、b 均为电流表 B．a、b均为电压表
C．a 是电流表，b是电压表 D．a 是电压表，b是电流表

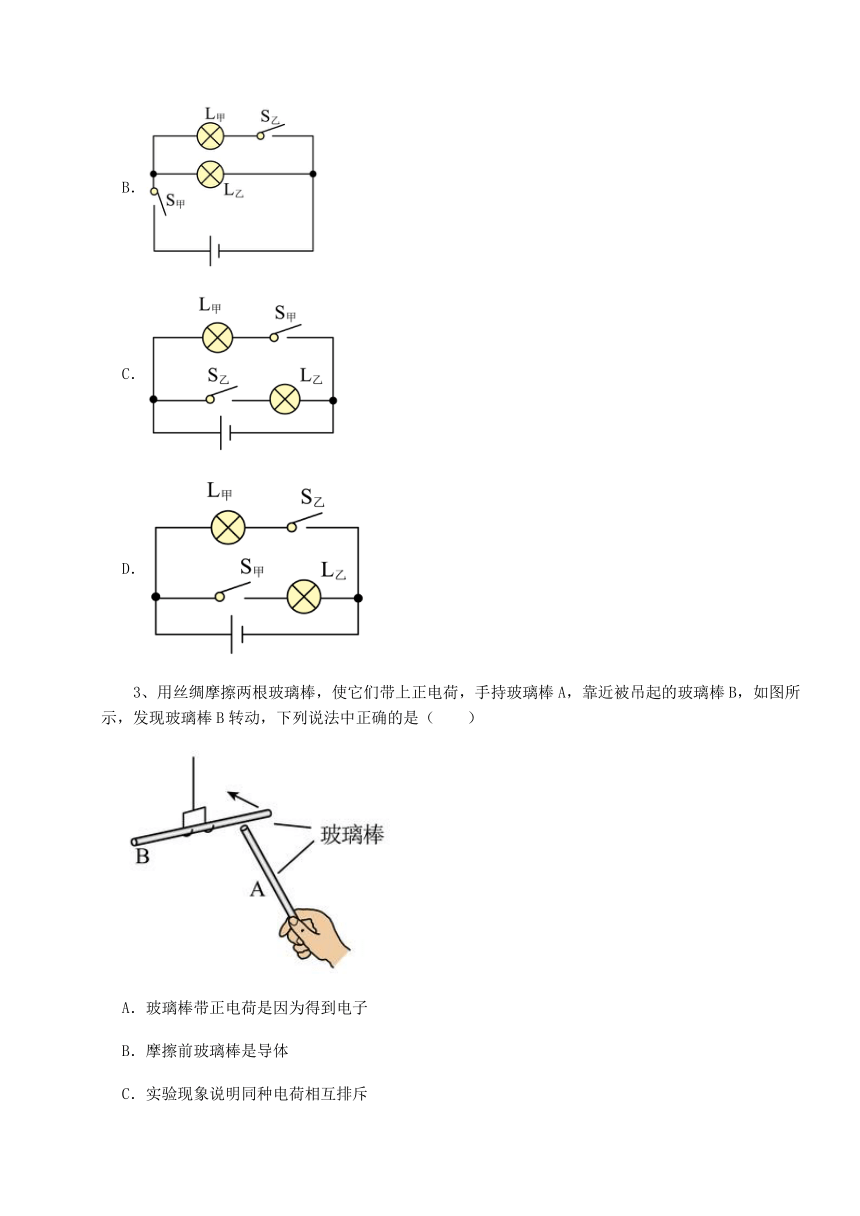

2、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（　　）
A．
B．
C．
D．
3、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（　　）
A．玻璃棒带正电荷是因为得到电子
B．摩擦前玻璃棒是导体
C．实验现象说明同种电荷相互排斥
D．利用不带电验电器可以检验玻璃棒所带电荷的电性

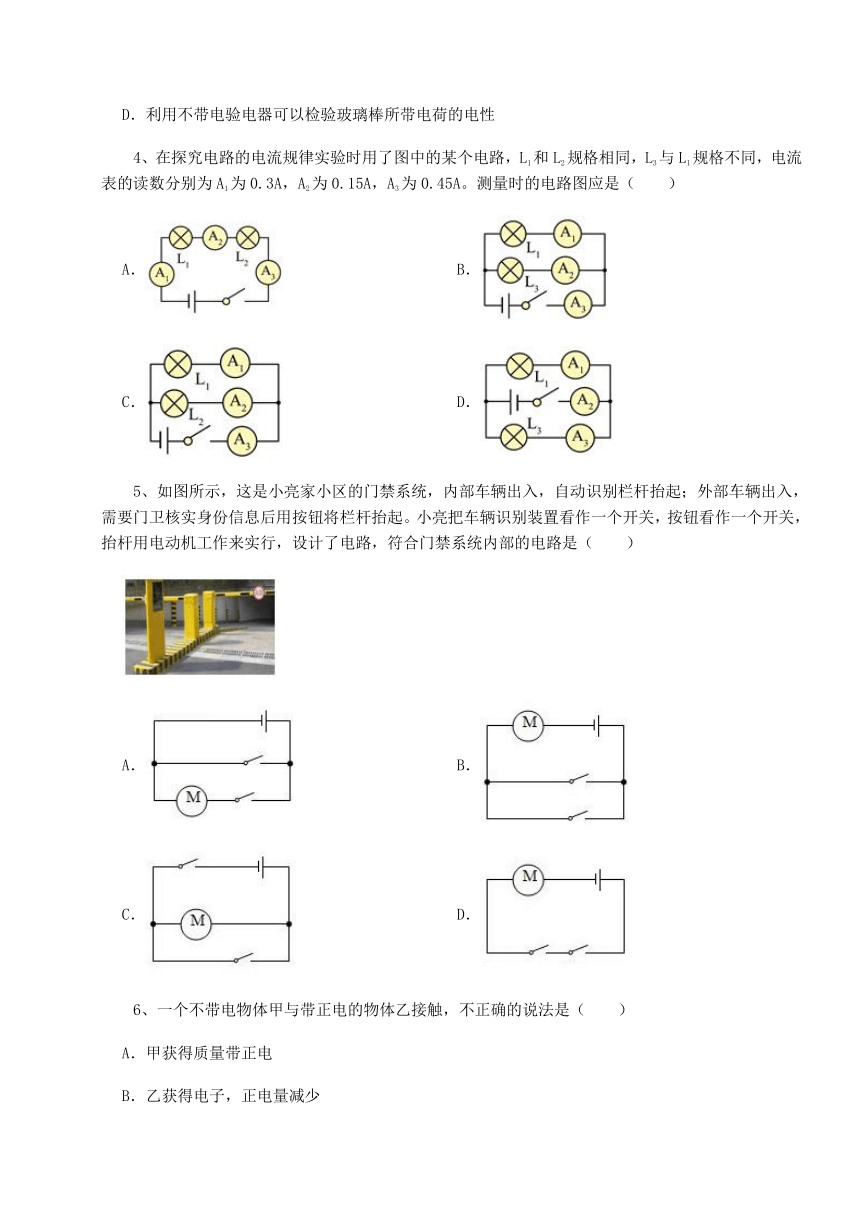

4、在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）
A． B．
C． D．
5、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（　　）
A． B．
C． D．
6、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数

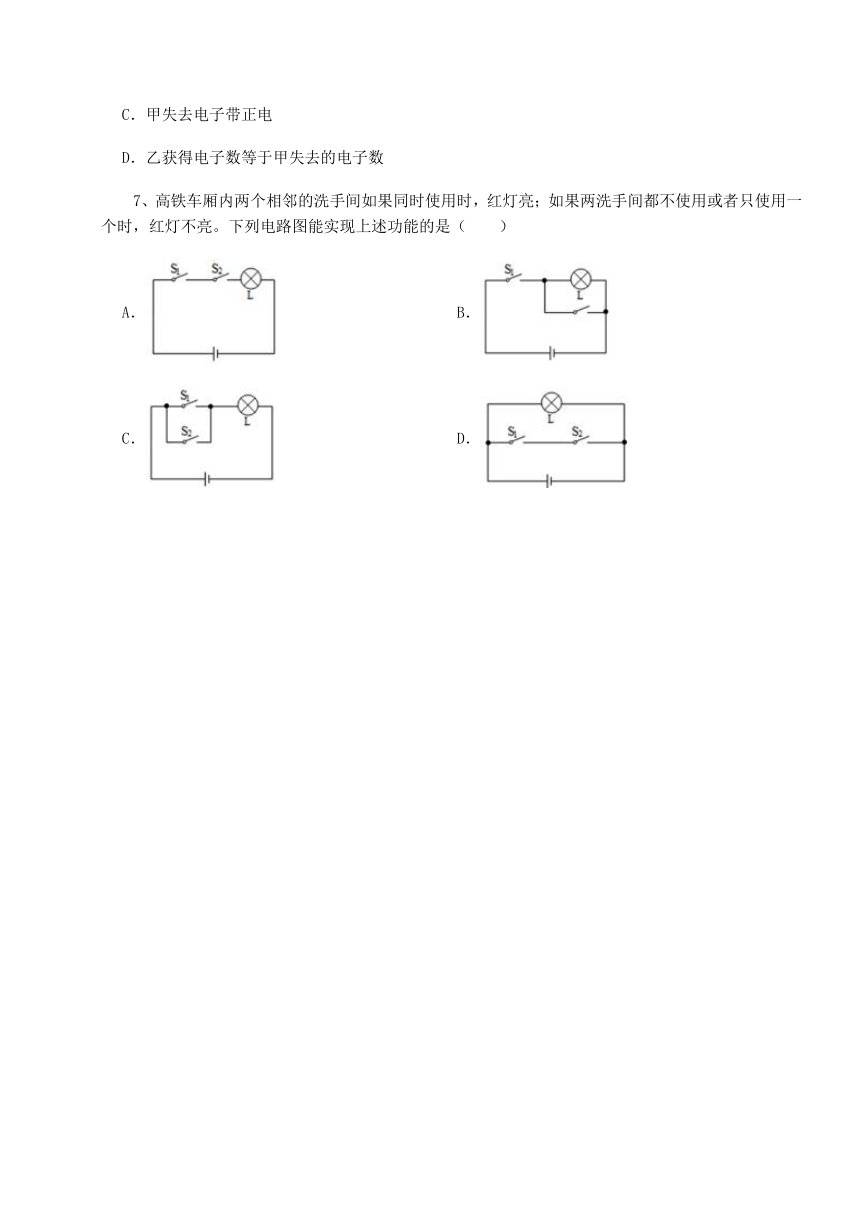

7、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（　　）
A． B．
C． D．

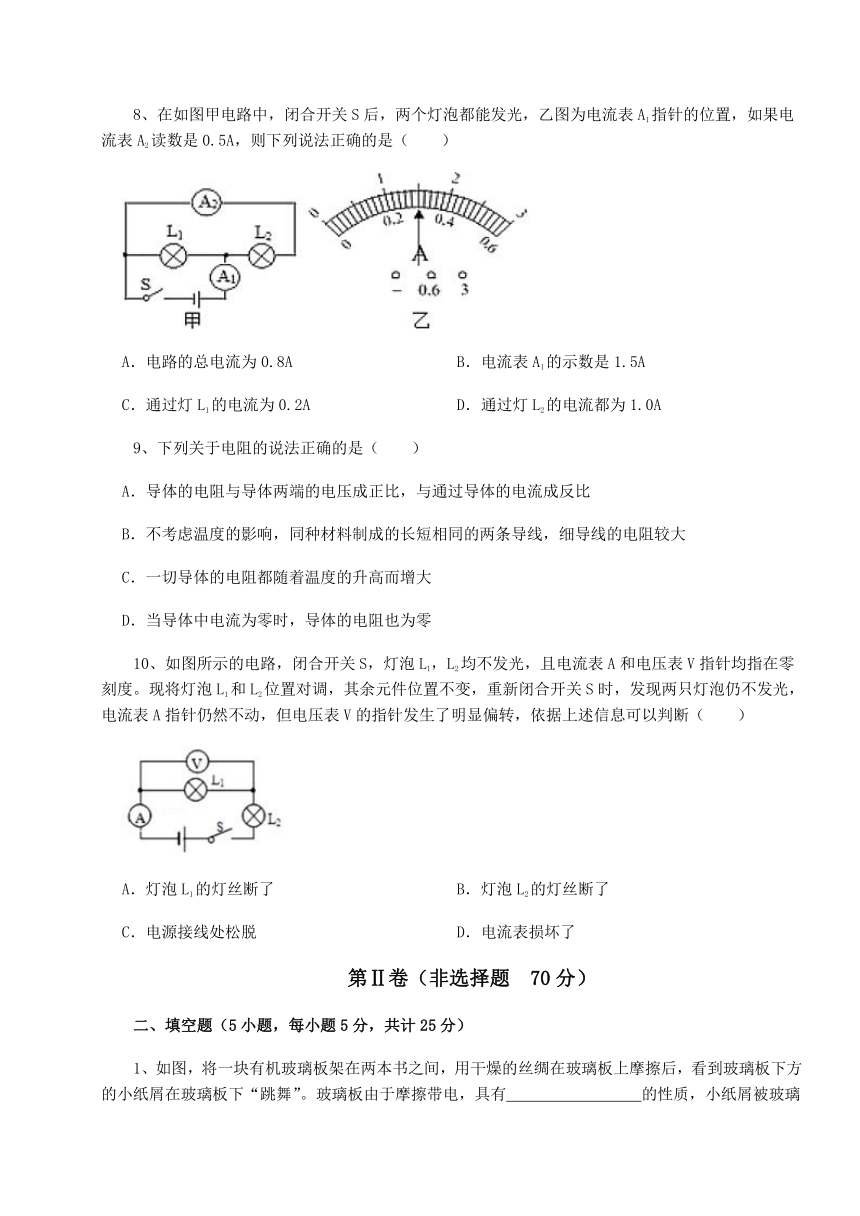

8、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A D．通过灯L2的电流都为1.0A
9、下列关于电阻的说法正确的是（　　）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大
C．一切导体的电阻都随着温度的升高而增大
D．当导体中电流为零时，导体的电阻也为零
10、如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表A和电压表V指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电源接线处松脱 D．电流表损坏了
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃板下方的小纸屑在玻璃板下“跳舞”。玻璃板由于摩擦带电，具有　 　的性质，小纸屑被玻璃板吸附后又弹开是因为　 　。
2、如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为　 　联，此时电压表的示数为　 　V；若断开S1、S3，闭合S2，两电阻的连接方式为　 　联，此时电压表示数为1V，则电阻R2两端的电压为　 　V。
3、如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个　 　，电动车前面的大灯与车把手上控制它的开关是　 　（选填“串”或“并”）联连接的。
4、有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相　 　，如果绒毛运动方向与电流的方向相反，则说明绒毛带的是　 　电荷。
5、如图甲中小车从A运动到C所通过的路程　 　；图乙是小麦用电压表测两节干电池串联时电压的情况，则电压表的示数为　 　；图丙所示的密度计的示数为　 　。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示的电路中，如果通过灯L1和 L2的电流分别为0.4A和0.8A。求：电流表A1和 A2的示数。
2、认真观察图，分析并解答下面的问题：
（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
3、如图所示的电路，问：
（1）当a、b都是电压表时，闭合开关S1和S2，a、b示数分别是6 V、3.5 V，那么灯L1两端的电压是多少？
（2）当a、b都是电流表时，断开开关S2、闭合开关S1，a、b示数分别是0.28 A、0.5 A，那么通过灯L1的电流是多少？
四、实验探究（2小题，每小题12分，共计24分）
1、明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
⑴按图所示的电路图连接电路。
⑵闭合开关，排除故障，用电压表测出L1两端的电压；
⑶在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
⑷测出AC间的电压，得出结论。
（交流与评估）
（1）在拆接电路时，开关必须　 　；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　；
（3）小明用上面的方法能否测出L2两端的电压？　 　，为什么？　 　；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是　 　，改进方法　 　。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
2、小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端的电压及电路中的电流怎样改变。
（1）实验电路图如图甲所示，请在图乙中连接对应的实物图；
（2）此电路不允许滑动变阻器滑片滑到最左端，原因是　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】根据图示电路图可知，a表并联在灯泡两端，应该是电压表，b表与灯泡串联，应该是电流表，
故答案为：D。
【分析】电流表相当于一根导线，电压表相当于开路，要求灯泡发光，结合电流的流向判断甲、乙两个表的种类即可。
2、【答案】D
【解析】【解答】因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，ABC不符合题意，D符合题意。
故答案为：D。
【分析】各用电器可以单独工作，是并联电路，并联电路中，各支路开关只控制本支路的用电器。
3、【答案】C
【解析】【解答】A．玻璃棒带正电荷是因为玻璃棒束缚电子的本领比较弱，失去电子，A不符合题意；
B．玻璃棒不容易导电，摩擦前、后玻璃棒都是绝缘体，B不符合题意；
C．玻璃棒B远离玻璃棒A，实验现象说明同种电荷相互排斥，C符合题意；
D．利用不带电验电器可以检验玻璃棒是否带电，但不能检验玻璃棒所带电荷的电性，D不符合题意。
故答案为：C.
【分析】摩擦起电实质是电子的转移，得到电子带负电，失去电子带正电。
同种电荷相互排斥；验电器可以检验物体是否带电，但不能检验物体带哪种电荷。
4、【答案】B
【解析】【解答】A．A为串联电路，电流处处相等，而三只电流表读数不同，A不符合题意；
B．B为并联电路，L3与L1规格不同，A1测L1、A2测L3、A3测干路，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A，符合并联电路电流规律，B符合题意；
C．C为并联电路，L1和L2规格相同，电流相同，而三只电流表读数不同，C不符合题意；
D．D为并联电路，A2测干路电流，示数应该最大，而A2的示数最小，D不符合题意。
故答案为：B。
【分析】根据串联电路和并联电路的电流特点确定两灯泡的连接方式，根据各电流表的示数关系判断出两灯泡的规格是否相同以及位于干路和支路的电流表，据此结合选项得出答案。
5、【答案】B
【解析】【解答】由题知，小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关都能单独打开门，即两开关并联后再与电动机串联，B符合题意，ACD不符合题意。
故答案为：B。
【分析】，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关都能单独打开门，即两开关并联后再与电动机串联。
6、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
7、【答案】A
【解析】【解答】由题知，两个相邻的洗手间都有人时（即两开关都闭合）灯亮，如果两洗手间都没有人或者只有一个有人时（即两开关都断开或一个开关闭合）灯不亮。
A．由电路图可知，两开关都闭合时灯泡亮，两开关都断开或一个开关闭合时灯泡不亮，A符合题意；
BD．由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，BD不符合题意；
C．由电路图可知，闭合任意一个开关，灯泡都发光，C不符合题意。
故答案为：A。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
8、【答案】B
【解析】【解答】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，A不符合题意，B符合题意；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，CD不符合题意；
故答案为：B。
【分析】在并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择量程，结合指针位置测量电流。
9、【答案】B
【解析】【解答】AD．导体的电阻是导体本身的一种性质，由自身的材料、长度、横截面积决定，还与温度有关，与其两端的电压和是否有电流通过它无关，AD不符合题意；
B．在温度和材料一定时，导体的电阻与长度成正比，与横截面积成反比，B符合题意；
C．金属电阻随着温度上升而增大，半导体随着温度上升而减少，C不符合题意。
故答案为：B。
【分析】电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关。
10、【答案】B
【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L1两端的电压，电流表测电路中的电流；
将灯泡L1和L2位置对调，其余元件位置不变，此时L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，
因电压表V的指针发生了明显偏转，
所以，电压表两接线柱与电源之间是通路，则灯泡L1的灯丝没有断、电源接线处没有松脱、电流表没有损坏，ACD不符合题意；
又因两灯泡不亮、电流表无示数，
所以，电路故障为电压表并联部分的L2断路，B符合题意。
故答案为：B
【分析】当电压表测量的位置断路时，电压表有示数，电流表无示数。
二、填空题
1、【答案】吸引轻小物体；同种电荷相互排斥
【解析】【解答】有机玻璃与丝绸反复摩擦后，由于发生电子的转移，使有机玻璃带电荷；由于带电体具有吸引轻小物体的性质，所以小纸屑被吸引。
有的纸屑接触玻璃板后“弹开”，是因为这些纸屑也带上同种电荷，同种电荷相互排斥的缘故。
【分析】摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；带电体具有吸引轻小物体的性质。电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
2、【答案】并；3；串；2
【解析】【解答】断开S2，闭合S1、S3时，R1与R2并列连接即为并联。
电压表测电源两端的电压，由电源的电压可知，电压表的示数为3V。
断开S1、S3，闭合S2时，R1与R2串联，电压表测R1两端的电压。
因串联电路中总电阻等于各分电阻之和，此时电压表的示数为1V，那么电阻R2两端的电压为
电阻R2两端的电压为2V。
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电源的电压可知电压表的示数，根据串联电路的分压规律求出电阻R2两端的电压。
3、【答案】开关；串联
【解析】【解答】将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙是一个开关。开关与被控制的用电器是串联的。
【分析】控制电路通断的是开关；控制用电器的开关和用电器串联。
4、【答案】吸引；负
【解析】【解答】同种电荷互相排斥，异种电荷互相吸引，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相吸引导致的。
电子的运动的方向与电流的方向相反，如果绒毛运动方向与电流的方向相反，则证明绒毛带的是负电荷。
【分析】同种电荷互相排斥，异种电荷互相吸引。
规定：正电荷运动的方向为电流的方向。
5、【答案】9.00dm；2.8V；1.2×103kg/m3
【解析】【解答】解：①由图甲知：刻度尺上1dm之间有10个小格，所以一个小格代表1cm，即刻度尺的分度值为1cm；A点与10.00dm对齐，C点与1.00dm对齐，所以小车从A运动到C所通过的路程为s＝10.00dm﹣1.00dm＝9.00dm；②一节干电池的电压为1.5V，两节干电池串联时电压电压为3V左右，因此用电压表选择的量程是0～3V，由指针位置可知，电压表示数为2.8V；③由图丙可知，液面与密度计1.2相平，故密度计的示数为1.2g/cm3＝1.2×103kg/m3。
故答案为：9.00dm；2.8V；1.2×103kg/m3
【分析】测量物体的长度需要用刻度尺来测量，刻度尺读数时需要估读到分度值的后一位；结合电压表选择的量程和分度值，根据指针读数即可。
三、计算题
1、【答案】解：已知通过灯L1和L2的电流分别为0.4A和0.8A，所以电流表A2的示数为0.8A；
又因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数： 。
答：电流表A1和A2的示数分别是1.2A、0.8A。
【解析】【分析】分析电路图可知，灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流，在并联电路中干路中的电流等于各支路电流之和。
2、【答案】（1）解：只闭合S2时，此时为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是0A
答：当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是0A
（2）解：当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2=0.26A
答：如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A
（3）解：若只闭合S1、S2，电流表A1的示数为0.5A，由(2)知，通过L2的电流为I2=0.26A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I-I2=0.5A-0.26A=0.24A
答：若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A
【解析】【分析】（1） 只闭合S2时，电路中只有灯泡L1工作， 电流表示数即通过L1电流；
（2） 闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流， 电流表示数即通过L2电流；
（3） 只闭合S1、S2，两灯泡并联，电流表A1的示数为0.5A，力并联电路点流规律计算通过L1的电流 。
3、【答案】（1）解：当a、b都是电压表时，闭合开关S1和S2，两灯泡串联，电压表a测量电源电压，电压表b测量灯泡L2两端的电压；由串联电路电压规律可知，灯L1两端的电压U1=U-U2=6V-3.5V=2.5V
答：当a、b都是电压表时，那么灯L1两端的电压是2.5V；
（2）当a、b都是电流表时，断开开关S2，闭合开关S1，两个灯泡并联，电流表a测量通过L2的电流，电流表b测量干路中的电流；由并联电路电流规律可知，通过灯L1的电流I1=I-I2=0.5A-0.28A=0.22A
答：当a、b都是电流表时，那么通过灯L1的电流是0.22A。
【解析】【分析】（1）在串联电路中，总电压等于各用电器电压之和；
（2）在并联电路中，干路电流等于各支路用电器电流之和。
四、实验探究
1、【答案】（1）断开
（2）L1短路；L2断路
（3）不能；电压表正负接线柱接反了
（4）实验次数太少；更换不同的灯泡重复实验
【解析】【解答】(1)为了保护电路在连接过程中出现故障而损坏电路元件，电路的连接时开关应处于断开状态，故连接电路时，开关必须断开。
(2)因电路时串联电路，闭合开关，发现电压表示数为零，说明电压表所测电路电压为零，而为零的可能是所测量的电路电阻为零，即L1短路，或者电路中没有电流，电路处于开路状态，而且为L2开路，否则L1开路时电压表示数为电源电压，故小灯泡的故障可能是L1短路或L2开路。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样导致电压表的正负接线柱接反了，故不能测出L2两端电压。
(4)在物理实验中若要得出普遍性结论实验次多应多于三次，该实验只测了一次实验数据，所以实验的不足为一次实验得出的结论具有偶然性、改变灯泡的规格或电源电压，多次实验，然后比较数据，得出结论。
【分析】（1）连接和拆除电路时，开关断开；
（2）在串联电路中，电压表示数为零，电压表测量的位置短路或其它位置断路；
（3）电压表连接时，接线柱要正入负出；
（4）探究串联电路电压规律时，需要多次实验探究普遍性。
2、【答案】（1）
（2）电流表内阻很小，相当于导线，直接接触到电源的两极，一面短路，损坏电源和电流表
【解析】【解答】(1)根据题意，电流表A2测量干路中电流，电流表A1测量定值电阻所在支路电流，电压表测量定值电阻两端电压，根据电路图连接实物图，如图所示：
。(2)若滑动变阻器接入电路的阻值为零，相当于电流表A2直接接触到电源的两极，会损坏电源和电流表。
【分析】（1）根据电路图连接实物图；电压表、电流表要正入负出；（2）滑片电阻越小，电流越大。
