2021-2022学年度北师大版物理九年级全册第十一章 简单电路定向攻克试题（Word版含答案）

北师大版物理九年级全册第十一章 简单电路定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（　　）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
2、新材料对人类社会发展有很大的作用。下列物质的应用与其物理属性相符的是（　　）
A．半导体材料硅广泛应用于电子产品中，是因为硅的导电性好
B．超导材料用于制作电饭锅的发热体，可提高发热效率
C．运载火箭采用液态氢作燃料，因液态氢具有较大的热值
D．汽车用防冻液作冷却剂，可提高燃料的利用率
3、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（　　）
A．S1、S2断开，S3闭合 B．S3断开，S1、S2闭
C．S1、S3断开，S2闭合 D．S2断开，S1、S3闭合

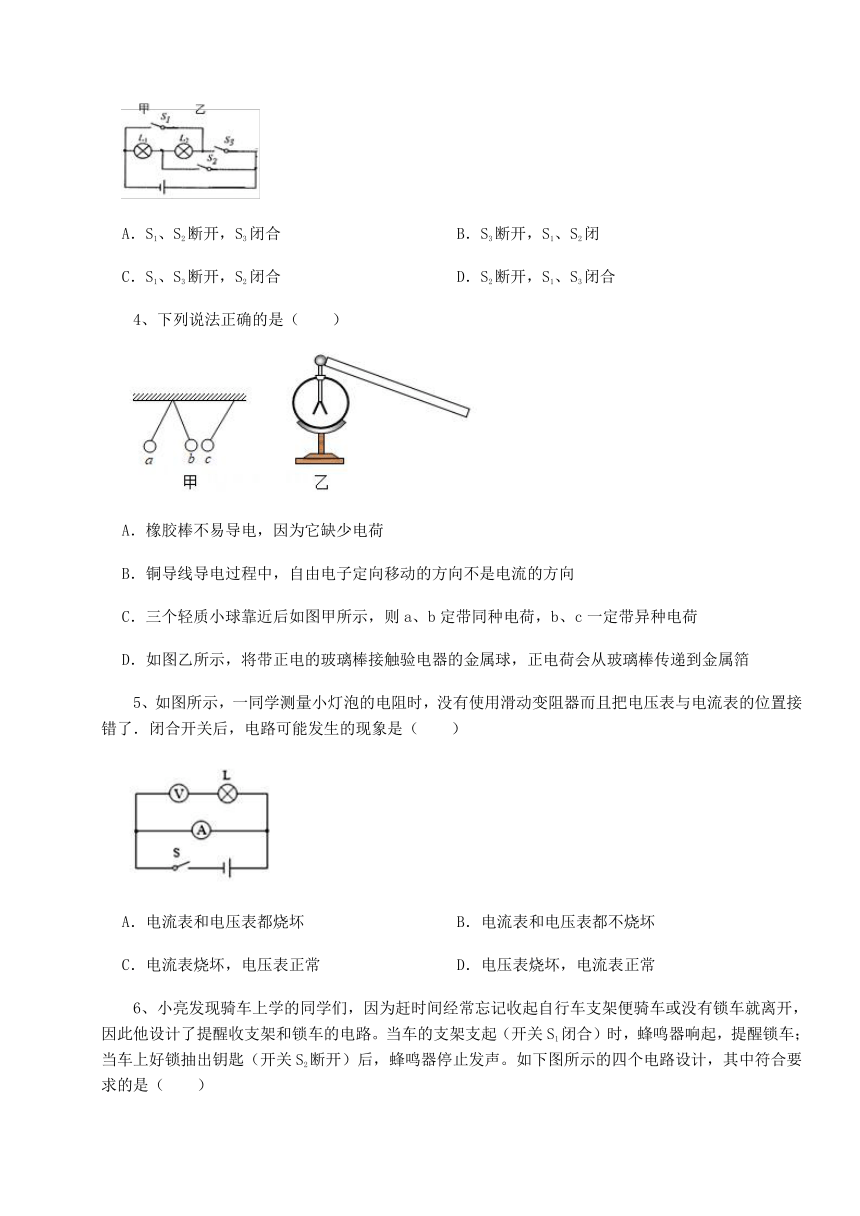

4、下列说法正确的是（　　）
A．橡胶棒不易导电，因为它缺少电荷
B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向
C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷
D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔
5、如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是（　　）
A．电流表和电压表都烧坏 B．电流表和电压表都不烧坏
C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常
6、小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关S2断开）后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是（　　）
A． B．
C． D．

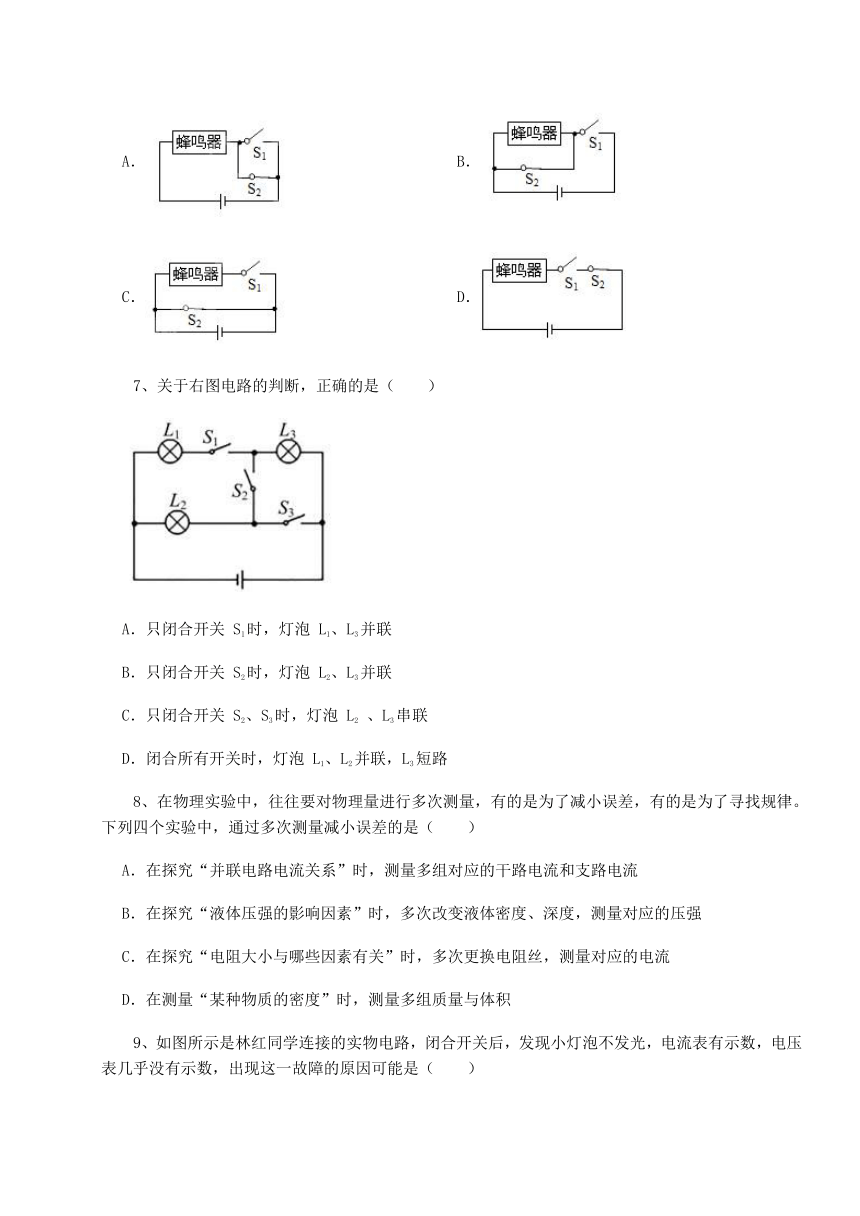

7、关于右图电路的判断，正确的是（　　）
A．只闭合开关 S1时，灯泡 L1、L3并联
B．只闭合开关 S2时，灯泡 L2、L3并联
C．只闭合开关 S2、S3时，灯泡 L2 、L3串联
D．闭合所有开关时，灯泡 L1、L2并联，L3短路
8、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（　　）
A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流
B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强
C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流
D．在测量“某种物质的密度”时，测量多组质量与体积
9、如图所示是林红同学连接的实物电路，闭合开关后，发现小灯泡不发光，电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是（　　）
A．小灯泡开路 B．小灯泡短路
C．滑动变阻器开路 D．电流表短路
10、如图所示，甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是（　　）
A．若甲带正电，则乙一定带负电 B．若甲带正电，则乙可能带负电
C．若甲带正电，则乙可能带正电 D．若甲不带电，则乙可能不带电
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、一节新干电池的电压为　 　伏，金属导体中的电流是由自由电子的定向移动形成的，自由电子带　 　电（选填“正”或“负”），其定向移动方向与电路中的电流方向　 　（选填“一致”或“相反”）．
2、如图所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁手摸清除杆顶部的黑色圆球即可，清除杆顶部的黑色圆球是　 　（选填“导体”或“绝缘体”），若人体带负电，则清除静电时的瞬时电流方向为　 　（选填“由上到下”或“由下到上”）。摩擦起电的实质是　 　的转移。
3、如图所示电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2是　 　联的；当开关S2闭合时，灯L2会被　 　。

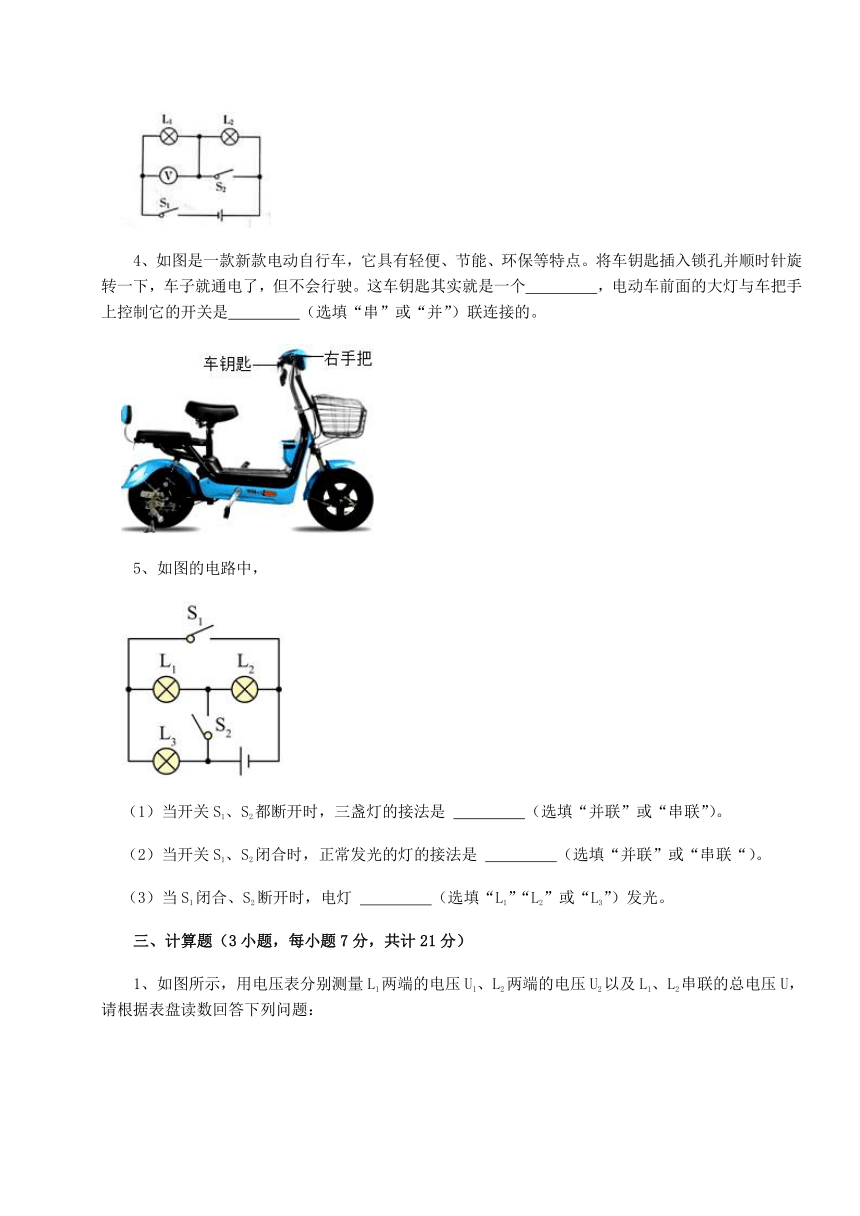

4、如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个　 　，电动车前面的大灯与车把手上控制它的开关是　 　（选填“串”或“并”）联连接的。
5、如图的电路中，
（1）当开关S1、S2都断开时，三盏灯的接法是 　 　（选填“并联”或“串联”）。
（2）当开关S1、S2闭合时，正常发光的灯的接法是 　 　（选填“并联”或“串联“）。
（3）当S1闭合、S2断开时，电灯 　 　（选填“L1”“L2”或“L3”）发光。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？L1、L2串联的总电压U是多大？
（2）L2两端的电压U2是多大？
2、如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光．电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
3、在如图所示的电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7 A，电压表的示数为4.5 V.
求：
（1）求灯L1、L2中的电流
（2） L1两端的电压，电源电压.
四、实验探究（2小题，每小题12分，共计24分）
1、李瑞同学对串联电路电压规律进行了探究。
UAB/V UBC/V UAC/V
2.4 2 4.4
（猜想与假设）串联电路总电压等于各用电器两端电压之和。
（设计与进行实验）
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
④测出AC间的电压。
（1）李瑞同学用上面的方法不能测出L2两端的电压是因为　 　；
（2）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和；他的结论　 　（填“可靠”或“不可靠”）为什么？　 　。
2、如图甲所示的串联电路中，闭合开关S时，小华发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小华用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有　 　条通路；
（2）为了验证猜想二，小华对调两个小灯泡在电路中的位置，操作时开关应该处于　 　状态，最后发现仍是L1比L2更亮，说明猜想二是错误的；
（3）开关闭合状态下，小华不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟　 　有关。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；B符合题意。
故答案为：B。
【分析】正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反；金属导电靠的是自由电子。
2、【答案】C
【解析】【解答】A．半导体的导电性能介于导体和绝缘体之间，所以半导体材料硅广泛应用于电子产品中，不是因为硅的导电性好，A不符合题意；
B．超导材料没有电阻，由焦耳定律可知，超导材料通电时不会产生热量，所以不能用于制作电饭锅的发热体，B不符合题意；
C．运载火箭采用液态氢作燃料，因液态氢具有较大的热值，可以释放出更多热量，C符合题意；
D．汽车用防冻液作冷却剂，与燃料的利用率无关，并不能提高燃料的利用率，D不符合题意。
故答案为：C。
【分析】半导体的导电性能介于导体和绝缘体之间；超导材料没有电阻，电流通过时不会产生热量；液态氢具有较大的热值。
3、【答案】A
【解析】【解答】要使L1和L2两灯组成串联电路，故电路中只有一条电流且依次经过L2和L1，故应闭合S3断开S1、S2，A符合题意，BCD不符合题意。
故答案为：A。
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
4、【答案】B
【解析】【解答】A.橡胶棒不易导电，是因为其内部缺少自由移动的电荷，A不符合题意；
B.电流的方向和自由电子定向移动方向相反，B符合题意；
C.根据图像，a、b相斥，带同种电荷，b、c相互吸引，则c可能带电，可能不带电，C不符合题意；
D.带正电的玻璃棒接触金属球时，金属球上的电子转移的玻璃棒上，D不符合题意。
故答案为：B.
【分析】导体中电流方向和负电荷的定向移动方向相反；带电体间异种电荷相互吸引，带电体可以吸引不带电的物体；导体中形成电流时，是电子的移动形成的。
5、【答案】C
【解析】【解答】根据图像，电流表连接在电源两端，电流表损坏，电压表可以连接在电源两端，电压表可以正常使用，C符合题意。
故答案为：C.
【分析】电流表不能连接在电源两端，电压表可以和电源直接连接。
6、【答案】D
【解析】【解答】A．S1未闭合时，蜂鸣器会一直在响，A不符合题意；
B．开关S1闭合时，蜂鸣器被短路，不可能响起，B不符合题意；
C．蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，C不符合题意；
D．开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，D符合题意。
故答案为：D。
【分析】由题意可知，当车的支架支起时蜂鸣器响起，说明S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此逐个分析每个选项。
7、【答案】D
【解析】【解答】A.只闭合开关 S1时，灯泡 L1、L3串联，A不符合题意；
B.只闭合开关 S2时，灯泡 L2、L3串联，B不符合题意；
C.只闭合开关 S2、S3时，灯泡L3被短路，C不符合题意；
D.闭合所有开关，灯泡L3被短路，L1和L2并联，D符合题意。
故答案为：D.
【分析】根据开关的状态，顺次连接的电路是串联电路，并列连接的是并联电路。
8、【答案】D
【解析】【解答】A．在探究“并联电路电流规律”时，测量多组对应的干路电流和支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律，故A不符合题意；
B．液体的压强与液体密度和深度都有关系。在探究影响液体压强大小的因素时，多次改变液体密度、深度，测量对应的压强目的是寻找规律，避免结论的偶然性，故B不符合题意；
C．在探究“电阻的大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流是为了探究电阻与电阻丝的材料、长度、横截面积的关系，找到普遍规律，故C不符合题意；
D．在“测量某种物质的密度”时，测量多组对应的质量和体积值，用分别求出密度取平均值的办法来减小误差，提高准确度，故D符合题意。
故答案为：D。
【分析】物理实验中，以“探究”二字开头的课题，多次测量的目的一般是发现规律；以“测量”二字开头的课题一般是减小误差。
9、【答案】B
【解析】【解答】A．小灯泡开路，电路出现断路，电流表没有示数，不符合题意；
B．小灯泡短路不能发光，电压表也被短路无示数，电路是通路，电流表有示数，符合题意；
C．如果变阻器开路，整个电路开路，灯泡不亮、电流表无示数、电压表无示数，不符合题意；
D．如果电流表短路，电流表没有示数，不符合题意。
故答案为：B。
【分析】分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可。
10、【答案】B
【解析】【解答】A B．若甲带正电，甲与乙相互吸引，乙可能带负电，异种电荷相互吸引，也可能不带电，因为带电小球可以吸引轻小物体，A不符合题意；B符合题意；
C．若甲带正电，乙绝对不可能带正电，因为同种电荷相互排斥，C不符合题意；
D．若甲不带电，则乙必须带电，带电物体才能吸引小球，D不符合题意。
故答案为：B。
【分析】同种电荷相互排斥、异种电荷相互吸引，同时要知道，如果是两球相互吸引，则可能是带异种电荷，也可能是有个带电，一个不带电。
二、填空题
1、【答案】1.5；负；相反
【解析】【解答】一节新干电池的电压为1.5伏；电流是由电荷的定向移动形成的，物理学中规定正电荷定向移动的方向为电流的方向．金属导体中自由电子带负电，负电荷定向移动形成电流，电流的方向与负电荷定向移动的方向相反．
【分析】牢记常见的电压值。规定正电荷定向移动的方向为电流的方向。
2、【答案】导体；由下到上；电子
【解析】【解答】静电清除杆的作用是清除人体所带的静电，需要电荷在人体和静电清除杆之间转移，所以清除杆顶部的黑色圆球必须是导体。
若人体带负电，手摸清除杆顶部的黑色圆球时负电荷就会由上到下定向移动，电流的方向与负电荷定向移动的方向相反，所以瞬时电流方向为由下到上。
摩擦起电并不是创造了新的电荷，只是由于不同的原子核对核外电子的束缚能力不同，在摩擦时电子从束缚能力弱的原子转移到束缚能力强的原子上，从而带电。
【分析】正电荷定向移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球。
摩擦起电的实质是发生了电子的转移。
3、【答案】串；短路
【解析】【解答】S闭合，S1断开，电流依次流过L1和L2，所以L1和L2串联。当S1和S2都闭合时，L2被短路。
故答案为：串；短路；
【分析】电流依次通过用电器，是串联。导线与用电器并联，用电器被短路。
4、【答案】开关；串联
【解析】【解答】将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙是一个开关。开关与被控制的用电器是串联的。
【分析】控制电路通断的是开关；控制用电器的开关和用电器串联。
5、【答案】（1）串联
（2）并联
（3）L3
【解析】【解答】（1）当开关S1、S2都断开时，电流的路径只有一条，先后经过三盏灯，所以三盏灯的接法是串联。
（2）当开关S1、S2闭合时，电流的路径有三条，分别经过三个灯泡，所以灯的接法是并联。
（3）当S1闭合、S2断开时，L1、L2电灯被短路，不发光，只有L3发光。
【分析】（1）根据开关的状态，顺次连接的用电器，是串联电路；
（2）各用电器并列连接时，是并联电路；
（3）导线和用电器并联时，用电器短路。
三、计算题
1、【答案】（1）解：由图可知，两灯泡串联，
由串联电路电压规律可知，总电压比任何一个用电器两端的电压都大。
由图可知，左边电压表指针的偏转角度比右边电压表指针的偏转角度小，而左边的电压表示数显示的是总电压，右边的电压表示数显示的是 L1两端的电压，所以出现这种情况的原因一定是两表所选的量程不同。
左边的电压表所选的是0～15V，分度值是0.5V，所以示数是3V，则总电压是3V
答：L1两端的电压U1是1.7V；L1、L2串联的总电压U是3V
（2）解：右边的电压表所选的是0～3V，分度值是0.1V，所以示数是1.7V，则L1两端的电压是1.7V。
根据U＝U1+U2得：U2＝U﹣U1＝3V﹣1.7V＝1.3V
答：L2两端的电压U2是1.3V。
【解析】【分析】分析电路结构，两个小灯泡是串联关系，明确电压表的测量对象，利用串联电路电压规律求解即可。
2、【答案】（1）由图甲可知，两灯并联，已知电源电压为3V，根据并联电路电压的规律可知灯泡L1、L2两端的电压都等于电源电压，为3V；
答：灯泡L1、L2两端的电压分别是3V， 3V；
（2）由图甲可知，两灯并联，电流表A1测干路中电流，电流表A2测灯L2所在支路的电流，因此电流表A1示数大于A2示数．对比图乙、丙可知，电流表A1的量程是0～3A，分度值是0.1A，示数是l.5A；电流表A2的量程是0～0.6A，分度值是0.02A，读数是0.48A，通过灯泡L2的电流I2=IA2=0.48A，
通过灯泡L1的电流I1=IA1-IA2=1.5A-0.48A=1.02A．
答：通过灯泡L1、L2的电流分别是1.02A，0.48A；
（3）工作过程中若L1灯丝烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等．由于并联电路中，各支路互不影响，因此电流表A2的示数不变，还是0.48A，则A1示数也为0.48A．
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是0.48A，0.48A．
【解析】【分析】（1）分析电路结构及电表的测量对象，根据并联电路的电压关系可知灯泡L1、L2两端的电压。
（2）根据并联电路的电流规律，由图乙所示电流表确定电流表量程、分度值，读出电流表示数。根据并联电路的电流关系求出流过灯泡L2的电流。
（3）并联电路的特点是：各用电器工作状态互不影响，干路电流等于各支路电流之和。
3、【答案】（1）解：由电路图知：灯泡L1与L2并联，电流表A1测流过灯L1的电流，电流表A2测干路电流，电压表测灯L1与L2的并联电压，即电源电压；由并联电路的特点知：流过灯L1的电流：I1=IA1=0.38A；
流过灯L2的电流：I2=IA2 IA1=0.7A 0.38A=0.32A
答：灯L1、L2中的电流分别为0.38A和0.32A
（2）解：电压表的示数就是灯L1两端的电压，也是电源电压，由题意知：
灯L1两端的电压：
U1=4.5V，
电源电压：
U=4.5V
答：L1两端的电压为4.5V，电源电压为4.5V
【解析】【分析】分析电路结构，两个小灯泡是并联关系，明确电流表和电压表的测量对象，利用并联电路电流规律求解即可。
四、实验探究
1、【答案】（1）电压表正负接线柱接反了
（2）不可靠；所用灯泡的规格相同
【解析】【解答】(1)当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压。(2)由表中数据可知UAB+UBC=UAC，得出结论：串联电路总电压等于各用电器两端的电压之和；他的结论不可靠，因为所用灯泡的规格相同，而且只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律。
【分析】（1）电压表连接时，接线柱要正入负出；（2）探究串联电路电压规律时，通过多次实验可以探究规律的普遍性。
2、【答案】（1）1
（2）断开
（3）电压
【解析】【解答】（1）如图甲所示电路，任意一处断开，两灯都不亮，这说明串联电路只有一条通路。
（2）在对调灯泡位置时，应先断开开关，才能保护电路元件不受损坏。
（3）图甲中，闭合开关，两灯都分去了电源的部分电压，而B、C被导线相连时，灯L2被短路，电路只有L1，此时电源电压都加在L1两端，而L1的亮度比L2未被短路时的亮，这说明灯泡两端的电压不同，其亮度也不同。
【分析】（1）串联电路中，电流只有一条路径；
（2）连接电路时，开关要断开；
（3）在电流相等时，灯泡的电功率和电压有关。
