2021-2022学年度人教版物理九年级全册第十九章生活用电专项攻克练习题（Word版含详解）

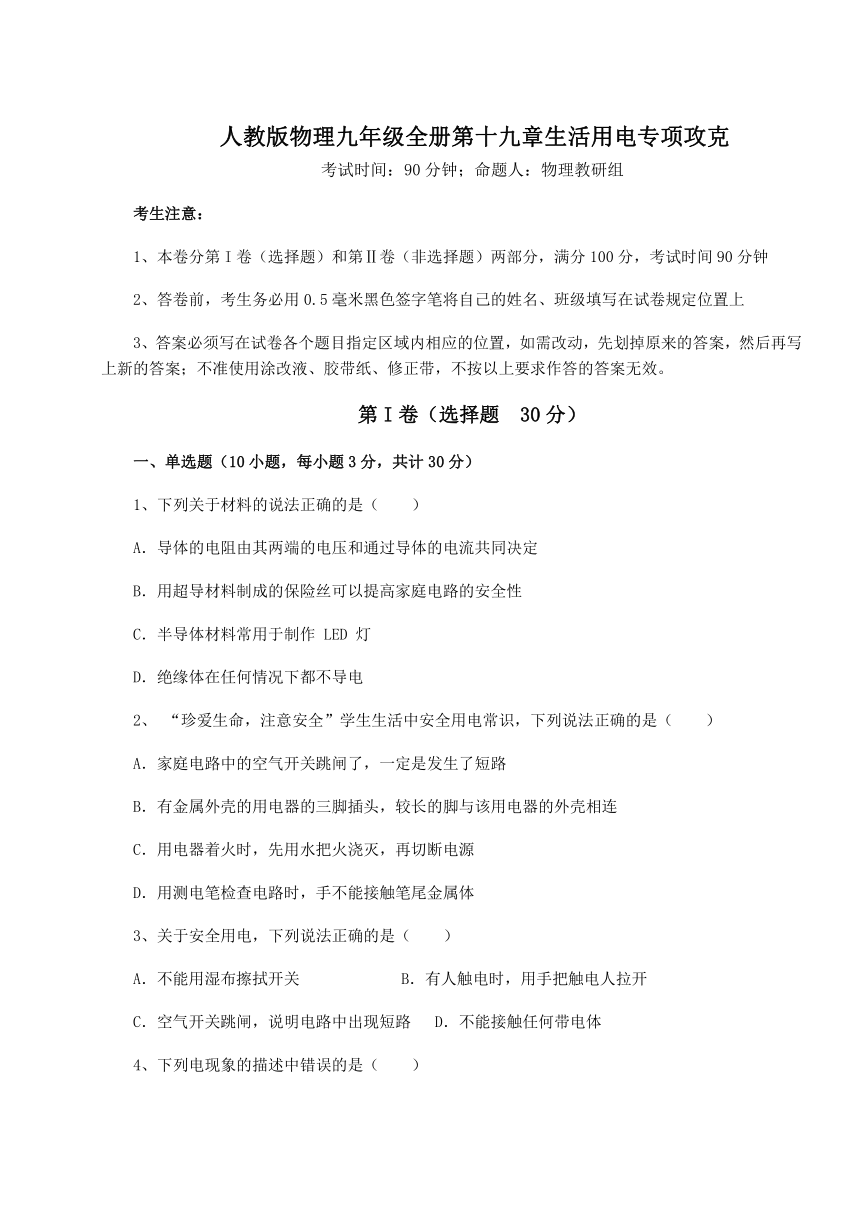

人教版物理九年级全册第十九章生活用电专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列关于材料的说法正确的是（　　）
A．导体的电阻由其两端的电压和通过导体的电流共同决定
B．用超导材料制成的保险丝可以提高家庭电路的安全性
C．半导体材料常用于制作 LED 灯
D．绝缘体在任何情况下都不导电
2、 “珍爱生命，注意安全”学生生活中安全用电常识，下列说法正确的是（　　）
A．家庭电路中的空气开关跳闸了，一定是发生了短路
B．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
C．用电器着火时，先用水把火浇灭，再切断电源
D．用测电笔检查电路时，手不能接触笔尾金属体
3、关于安全用电，下列说法正确的是（　　）
A．不能用湿布擦拭开关 B．有人触电时，用手把触电人拉开
C．空气开关跳闸，说明电路中出现短路 D．不能接触任何带电体
4、下列电现象的描述中错误的是（　　）

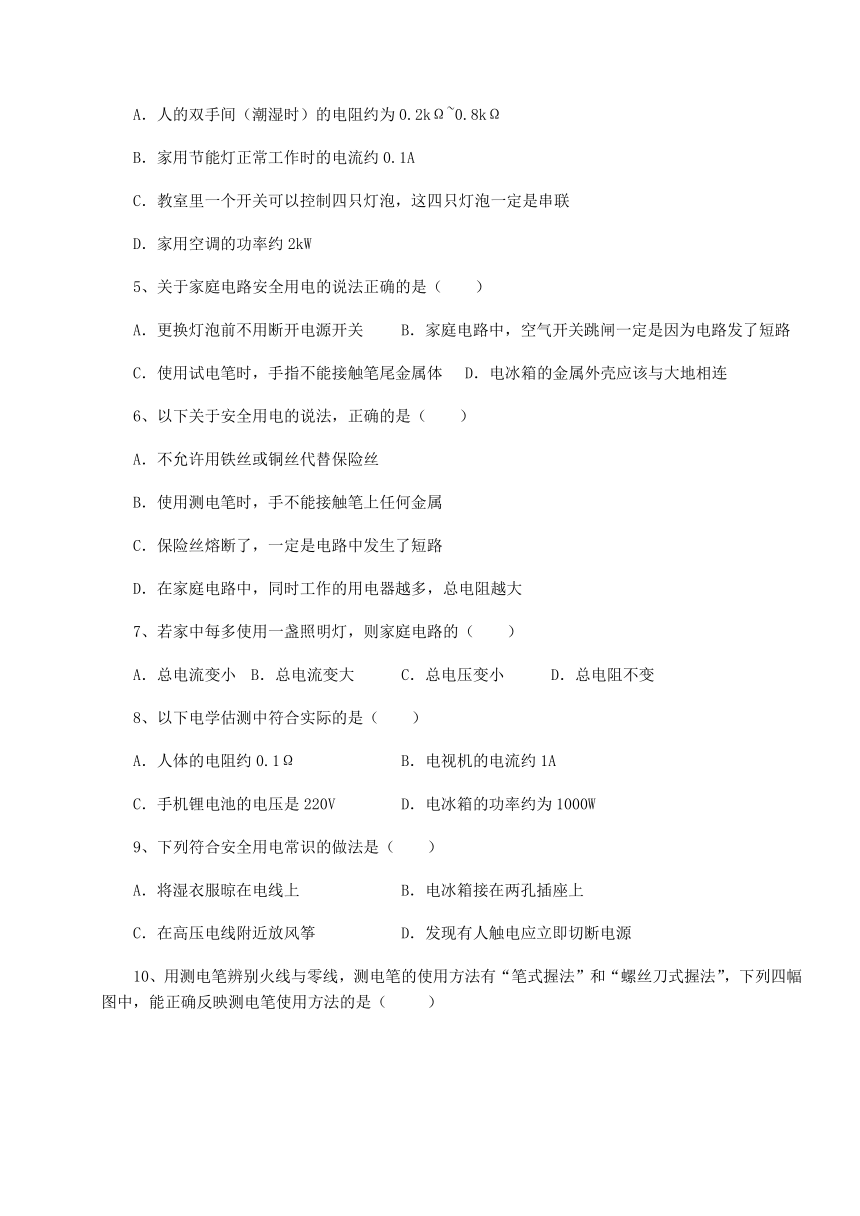

A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW
5、关于家庭电路安全用电的说法正确的是（　　）
A．更换灯泡前不用断开电源开关 B．家庭电路中，空气开关跳闸一定是因为电路发了短路
C．使用试电笔时，手指不能接触笔尾金属体 D．电冰箱的金属外壳应该与大地相连
6、以下关于安全用电的说法，正确的是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．在家庭电路中，同时工作的用电器越多，总电阻越大
7、若家中每多使用一盏照明灯，则家庭电路的（　　）
A．总电流变小 B．总电流变大 C．总电压变小 D．总电阻不变
8、以下电学估测中符合实际的是（　　）
A．人体的电阻约0.1Ω B．电视机的电流约1A
C．手机锂电池的电压是220V D．电冰箱的功率约为1000W
9、下列符合安全用电常识的做法是（　　）
A．将湿衣服晾在电线上 B．电冰箱接在两孔插座上
C．在高压电线附近放风筝 D．发现有人触电应立即切断电源

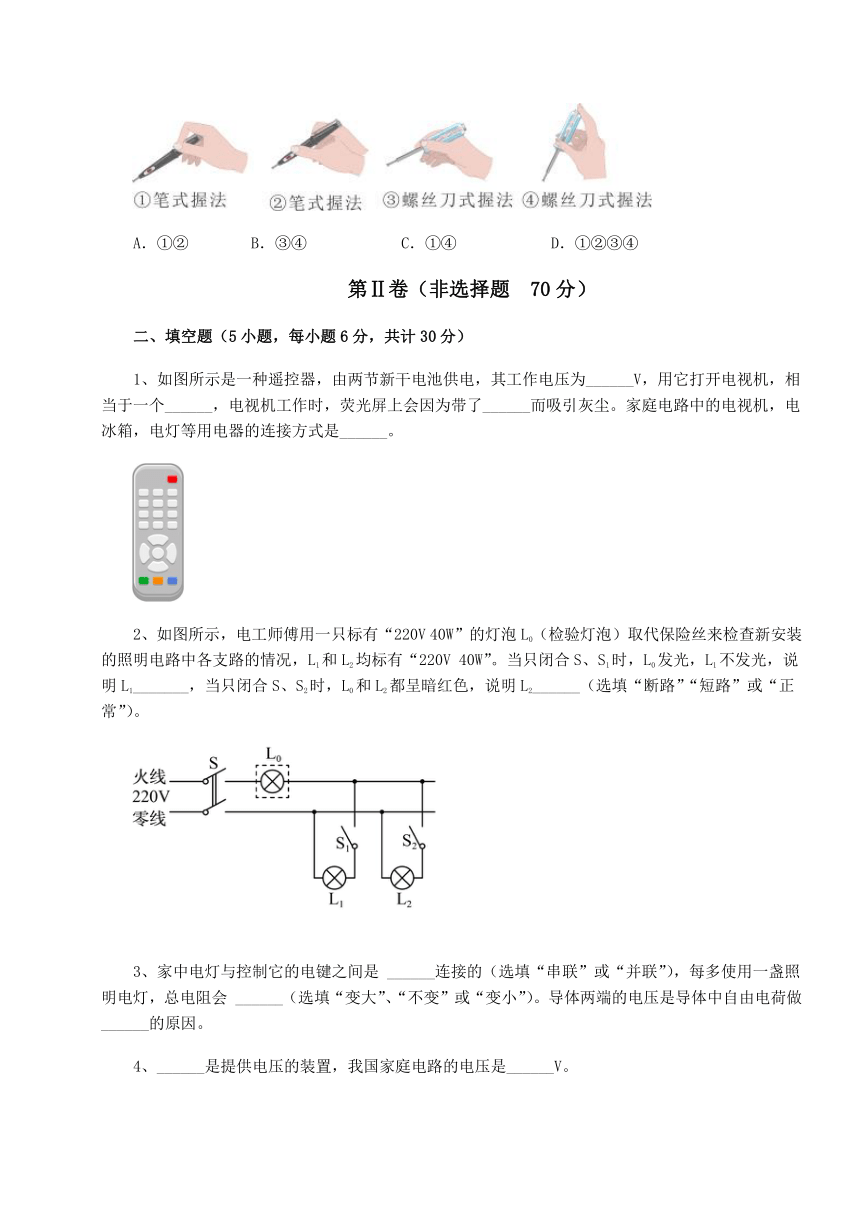

10、用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（ ）
A．①② B．③④ C．①④ D．①②③④
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示是一种遥控器，由两节新干电池供电，其工作电压为______V，用它打开电视机，相当于一个______，电视机工作时，荧光屏上会因为带了______而吸引灰尘。家庭电路中的电视机，电冰箱，电灯等用电器的连接方式是______。
2、如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和L2均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1_______，当只闭合S、S2时，L0和L2都呈暗红色，说明L2______（选填“断路”“短路”或“正常”）。
3、家中电灯与控制它的电键之间是 ______连接的（选填“串联”或“并联”），每多使用一盏照明电灯，总电阻会 ______（选填“变大”、“不变”或“变小”）。导体两端的电压是导体中自由电荷做______的原因。
4、______是提供电压的装置，我国家庭电路的电压是______V。

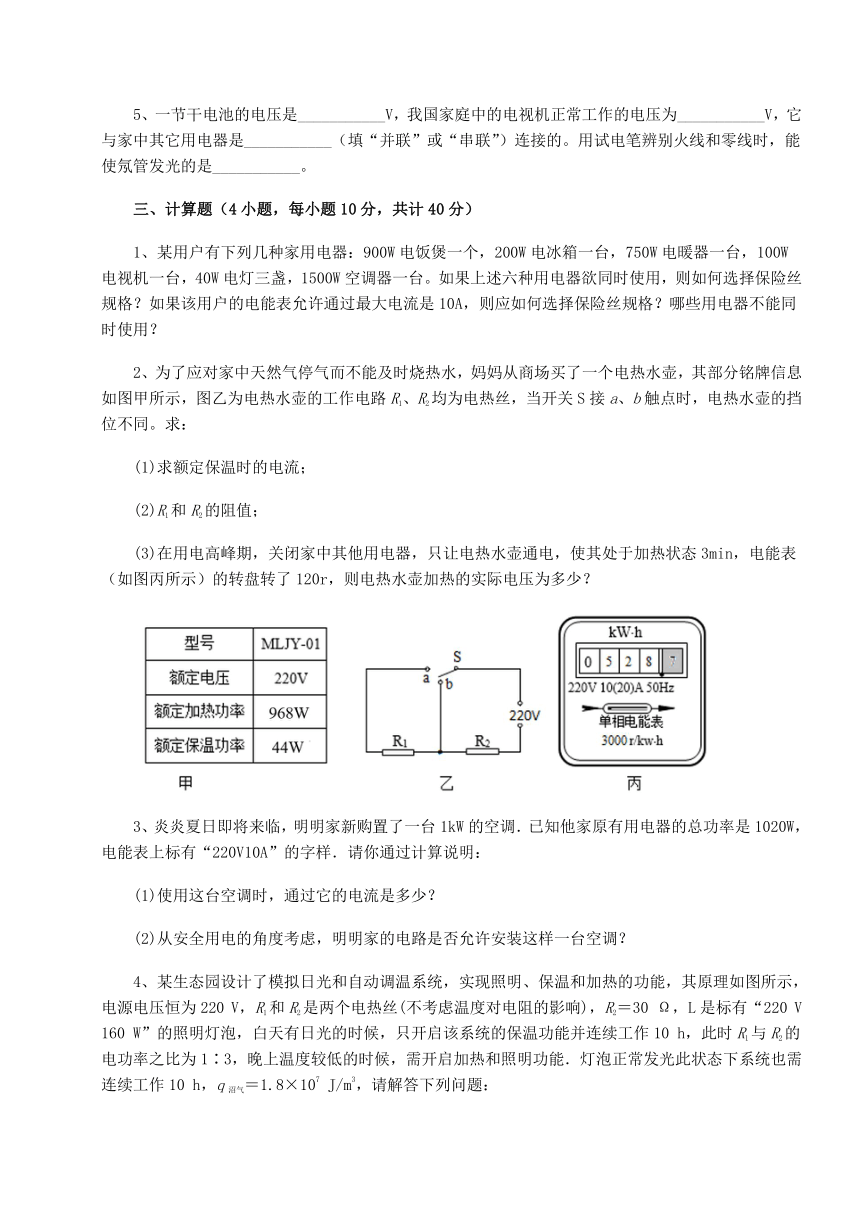

5、一节干电池的电压是___________V，我国家庭中的电视机正常工作的电压为___________V，它与家中其它用电器是___________（填“并联”或“串联”）连接的。用试电笔辨别火线和零线时，能使氖管发光的是___________。
三、计算题（4小题，每小题10分，共计40分）
1、某用户有下列几种家用电器：900W电饭煲一个，200W电冰箱一台，750W电暖器一台，100W电视机一台，40W电灯三盏，1500W空调器一台。如果上述六种用电器欲同时使用，则如何选择保险丝规格？如果该用户的电能表允许通过最大电流是10A，则应如何选择保险丝规格？哪些用电器不能同时使用？
2、为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热水壶，其部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R1、R2均为电热丝，当开关S接a、b触点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R1和R2的阻值；
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电能表（如图丙所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
3、炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？

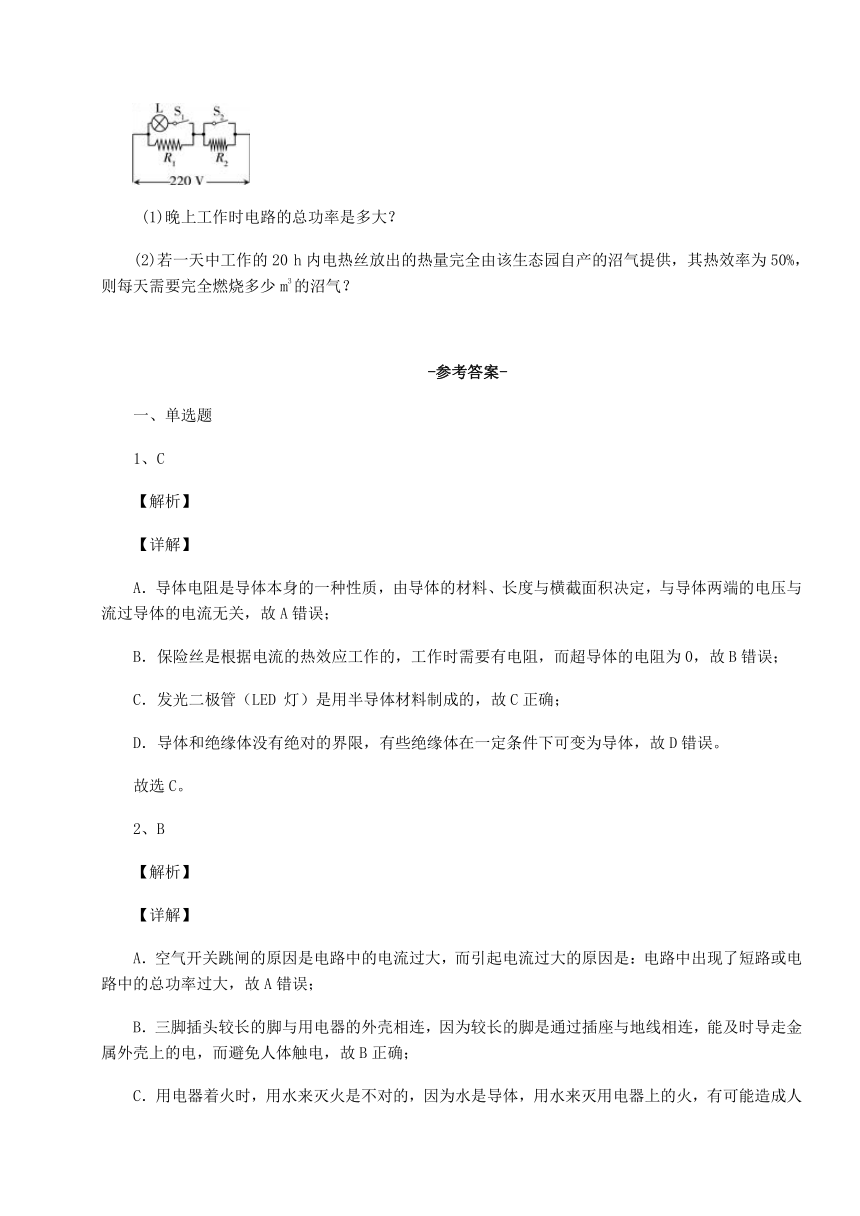

4、某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示，电源电压恒为220 V，R1和R2是两个电热丝(不考虑温度对电阻的影响)，R2＝30 Ω，L是标有“220 V 160 W”的照明灯泡，白天有日光的时候，只开启该系统的保温功能并连续工作10 h，此时R1与R2的电功率之比为1∶3，晚上温度较低的时候，需开启加热和照明功能．灯泡正常发光此状态下系统也需连续工作10 h，q沼气＝1.8×107 J/m3，请解答下列问题：
(1)晚上工作时电路的总功率是多大？
(2)若一天中工作的20 h内电热丝放出的热量完全由该生态园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少m3的沼气？
-参考答案-
一、单选题
1、C
【解析】
【详解】
A．导体电阻是导体本身的一种性质，由导体的材料、长度与横截面积决定，与导体两端的电压与流过导体的电流无关，故A错误；
B．保险丝是根据电流的热效应工作的，工作时需要有电阻，而超导体的电阻为0，故B错误；
C．发光二极管（LED 灯）是用半导体材料制成的，故C正确；
D．导体和绝缘体没有绝对的界限，有些绝缘体在一定条件下可变为导体，故D错误。
故选C。
2、B
【解析】
【详解】
A．空气开关跳闸的原因是电路中的电流过大，而引起电流过大的原因是：电路中出现了短路或电路中的总功率过大，故A错误；
B．三脚插头较长的脚与用电器的外壳相连，因为较长的脚是通过插座与地线相连，能及时导走金属外壳上的电，而避免人体触电，故B正确；
C．用电器着火时，用水来灭火是不对的，因为水是导体，用水来灭用电器上的火，有可能造成人体触电，所以应先切断电源，再灭火，故C错误；
D．用测电笔检查电路时，手不能接触笔尖，但手要抵住笔尾端的金属体，这样测电笔与火线接触时，才能构成回路，测电笔的氖管才会发亮，故D错误。
故选B。
3、A
【解析】
【详解】
A．自然界的水是导体，湿布易使开关漏电，使人发生触电事故，故A 正确；
B．有人触电时，用手把触电人拉开会使两人都触电，故B错误；
C．空气开关跳闸，主要原因是用电器过载导致电流过大或电路中出现短路，故C错误；
D．人体的安全电压不高于36V，人接不小心触低于36V带电体是安全的，故D错误。
故选A。
4、C
【解析】
【详解】
A．人的双手间干燥时的电阻约1000～5000Ω，人的双手间潮湿时的电阻0.2kΩ～0.8kΩ，故A正确，不符合题意；
B．家用节能灯正常发光时的功率在20W左右，通过的电流
故B正确，不符合题意；
C．照明电路中的灯泡是并联的，将开关放在干路上即可同时控制四只灯泡的亮和灭，故C错误，符合题意；
D．家用空调工作时功率很大，一般在2kW左右，故D正确，不符合题意。
故选C。
5、D
【解析】
【详解】
A．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故A错误；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故D正确。
故选D。
6、A
【解析】
【详解】
A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝或铜丝不会熔断，不能起到保险作用，不允许用铁丝或铜丝代替保险丝，故A正确；
B．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误。
故选A。
7、B
【解析】
【详解】
ABD．家庭电路中用电器并联，每多使用一盏照明灯，并联总电阻就变小一些，相当于增加了导体的横截面积，因此总电阻变小；并联电路中干路电流等于各支路电流之和，每多并联一个照明灯，总电流就增大一些，故AD不符合题意，B符合题意；
C．并联电路中，各支路电压相等且等于电源电压，不变，故C不符合题意。
故选B。
8、B
【解析】
【详解】
A．一般情况下，人体的电阻为左右，故A不符合题意；
B．电视机正常工作的电功率在200W左右，其电流为
故B符合题意；
C．根据常识理念可知，手机锂电池的电压大约是3.7V左右，故C不符合题意；
D．电冰箱正常工作的电流在1A左右，其电功率为
故D不符合题意。
故选B。
9、D
【解析】
【详解】
A．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误；
B．电冰箱接在三孔插座上，防止金属外壳漏电，故B错误；
C．因为高压输电线上是高压，在下面放风筝时可能会发生高压触电事故，故C错误；
D．发现有人触电应立即切断电源，故D正确。
故选D。
10、C
【解析】
【详解】
使用测电笔时，应用手接触笔尾金属体，手不可以接触笔尖金属体，故①和④两种握法是正确的使用方法，故选C。
二、填空题
1、3 开关 电荷 并联
【详解】
[1]一节新干电池的电压是1.5V，所以2节新干电池串联为3V。
[2]用遥控器打开电视机，相当于一个开关。
[3]电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上。
[4]家庭电路中的电视机，电冰箱，电灯等用电器独立工作，互不影响，它们的连接方式是并联。
2、短路 正常
【详解】
[1]由图中可知，当只闭合S、S1时，L0与L1串联接入电路，L0发光，说明电路处于通路状态，而L1不发光，说明L1发生短路。
[2]由图中可知，当只闭合S、S2时，L0与L2串联接入电路，而L0与L2均呈暗红色，说明L0与L2均发光，故L2正常。
3、串联 变小 定向移动
【详解】
[1]家中为了控制电灯的通断，电灯与控制它的电键之间是串联的。
[2]每多使用一盏照明电灯，相当于增大了导体的横截面积，电路的总电阻就会变小。
[3]电压是形成电流的原因，导体两端的电压是导体中自由电荷做定向移动的原因。
4、电源 220
【详解】
[1][2]根据常识知道，提供电压的装置是电源，家庭照明电路的电压为 220V。
5、1.5 220 并联 火线
【详解】
[1]一节干电池的电压是1.5V。
[2]我国家庭电路的电压为220V，所以电视机正常工作的电压为220V。
[3]电视机与家中其它用电器工作时，互不影响的，它们是并联连接的。
[4]用试电笔辨别火线和零线时，能使氖管发光的是火线。
三、计算题
1、应选择额定电流略大于
【解析】解答：
①六种用电器同时工作的总功率为P总＝900W+200W+750W+100W+3×40W+1500W＝3570W；∵P＝UI，∴用户干路的总电流为I最大＝≈16.2A．应选择额定电流略大于16.2A的保险丝．②如果该用户电表的最大电流为10A，则不能使用10A的保险丝，应该选择额定电流略小于10A的保险丝，同时上述用电器不能同时使用，此时同时使用的最大功率为P最大＝UI＝220V×10A＝2200W，如果不用空调器，其它五种用电器的总功率为2070W，小于P最大，故可同时使用；如果使用空调器，则既不能使用电饭煲，也不能使用取暖器，但可同时实用电冰箱、电视机和三盏电灯．
答：上述六种用电器欲同时使用，选择额定电流略大于16.2A的保险丝；如果该用户的电能表允许通过最大电流是10A，则应该选择额定电流略小于10A的保险丝；如果不用空调器，其它五种用电器可同时使用；如果使用空调器，则既不能使用电饭煲，也不能使用取暖器，但可同时实用电冰箱、电视机和三盏电灯．
点睛：已知每种用电器的功率和数量，可以得到用电器同时工作时的总功率；已知总功率和电路电压，利用公式I＝得到干路最大电流；用电器的最大电流不能超过保险丝或电能表的最大电流
2、 (1)0.2A；(2) 1050Ω，50Ω；(3)220V
【详解】
(1) 电热水壶额定保温时的电流
(2)由图乙知，开关S接触点a时，电阻R1、R2串联，电路总电阻最大；S接触点b时，电路是R2工作的简单电路。据知，S接触点a时，是保温挡，此时电路总电阻
S接触点b时，是加热挡，则
那么
R1=R总-R2=1100Ω-50Ω=1050Ω
(3)结合题意及图丙知，电热水壶在加热状态工作3min消耗的电能
据得，此时电路的实际电压
答：(1)额定保温时的电流为0.2A；
(2) R1和R2的阻值分别为1050Ω和50Ω；
(3)电热水壶加热的实际电压为200V。
3、 (1) 4.55 A；(2)允许．
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
4、 (1)5 000 W；(2)24.2 m3
【详解】
试题分析：（1）由题知，白天有日光时，系统处于保温状态，灯泡不工作，此时两开关应断开，两电阻R1、R2串联，总电阻最大，总功率最小；由串联电路的特点可知，通过两电阻的电流相等，且R1与R2的电功率之比为1：3，由P=I2R可得： ===，由题知R2=30Ω，所以R1=10Ω；晚上系统处于加热状态，且灯泡正常工作，由电路图可知，此时两开关应都闭合，灯泡L与R1并联；由并联电路的特点可知，此时U=U1=220V，且灯泡正常工作，所以R1的功率：P1′===4840W，所以晚上工作电路的总功率：P总=P额+P1'=160W+4840W=5000W；（2）由串联电路的特点和P=可得，白天系统在保温状态时电热丝的总功率：P保温===1210W，由题可知白天和晚上系统的工作时间相同，则一天内电热丝放出的热量：Q=W=P1′t+P保温t=（P1′+P保温）t=×10×3600s=2.178×108J，由沼气燃烧的热效率为50%可得：50%Q放=Q，由Q放=qV可得需要燃烧沼气的体积：V====24.2m3．
【考点定位】电功率的计算；燃料的热值；电功的计算
