电路测试卷

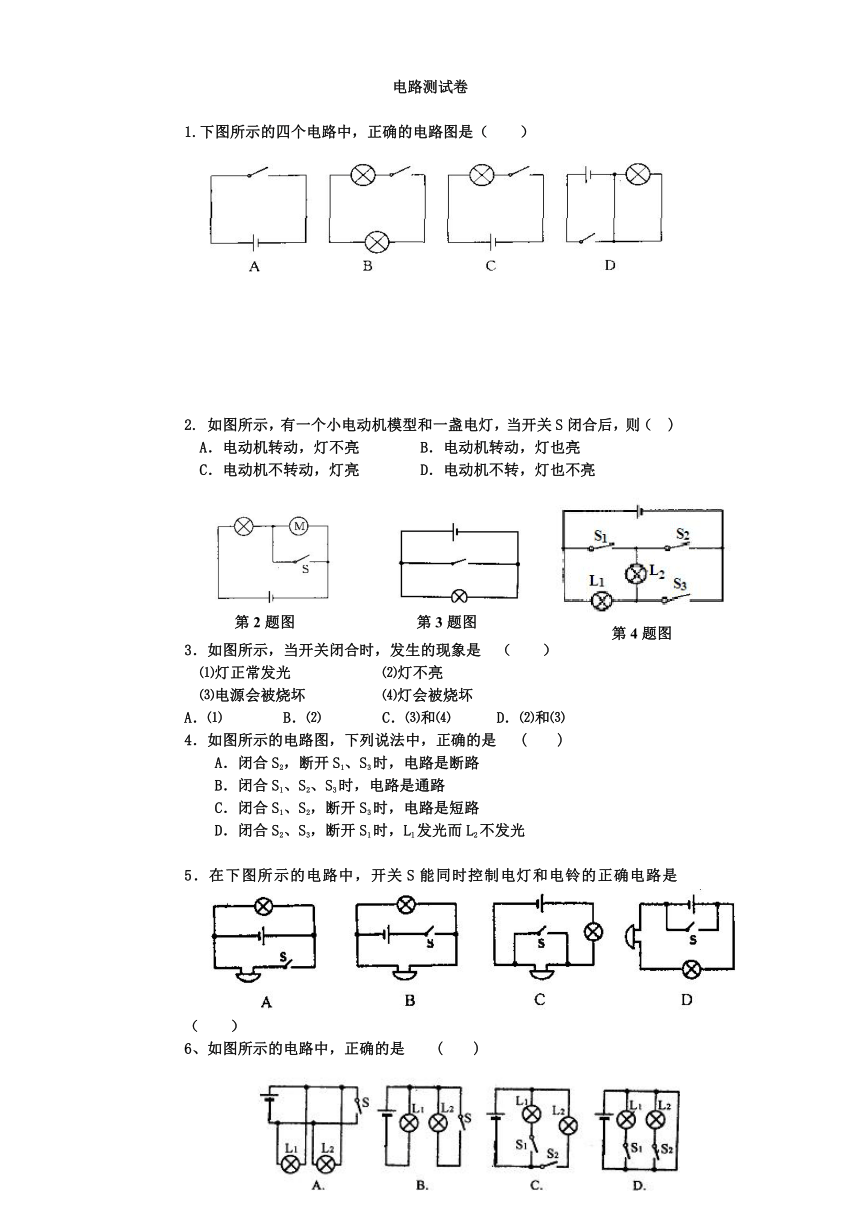

1.下图所示的四个电路中,正确的电路图是(  )
2. 如图所示,有一个小电动机模型和一盏电灯,当开关S闭合后,则( )
A.电动机转动,灯不亮    B.电动机转动,灯也亮
C.电动机不转动,灯亮    D.电动机不转,灯也不亮
3.如图所示,当开关闭合时,发生的现象是 (  )
 ⑴灯正常发光      ⑵灯不亮
⑶电源会被烧坏     ⑷灯会被烧坏
A.⑴    B.⑵    C.⑶和⑷   D.⑵和⑶
4.如图所示的电路图,下列说法中,正确的是 ( )
A.闭合S2,断开S1、S3时,电路是断路
B.闭合S1、S2、S3时,电路是通路
C.闭合S1、S2,断开S3时,电路是短路
D.闭合S2、S3,断开S1时,Ll发光而L2不发光
5.在下图所示的电路中,开关S能同时控制电灯和电铃的正确电路是 (  )
6、如图所示的电路中,正确的是 ( )

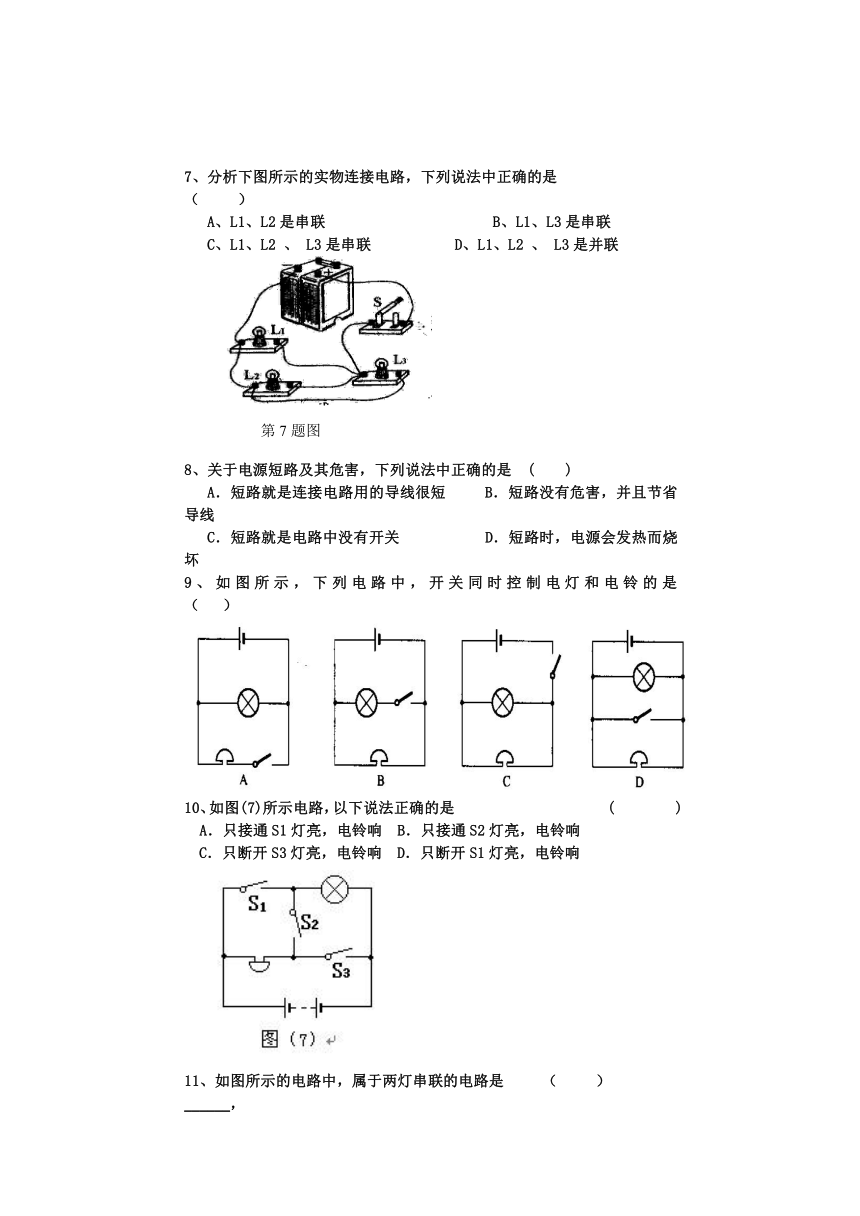

7、分析下图所示的实物连接电路,下列说法中正确的是 ( )
A、L1、L2是串联 B、L1、L3是串联
C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联

8、关于电源短路及其危害,下列说法中正确的是 ( )
A.短路就是连接电路用的导线很短 B.短路没有危害,并且节省导线
C.短路就是电路中没有开关 D.短路时,电源会发热而烧坏
9、如图所示,下列电路中,开关同时控制电灯和电铃的是 ( )

10、如图(7)所示电路,以下说法正确的是 ( ?)  A.只接通S1灯亮,电铃响 B.只接通S2灯亮,电铃响
C.只断开S3灯亮,电铃响 D.只断开S1灯亮,电铃响

11、如图所示的电路中,属于两灯串联的电路是 ( )
______,

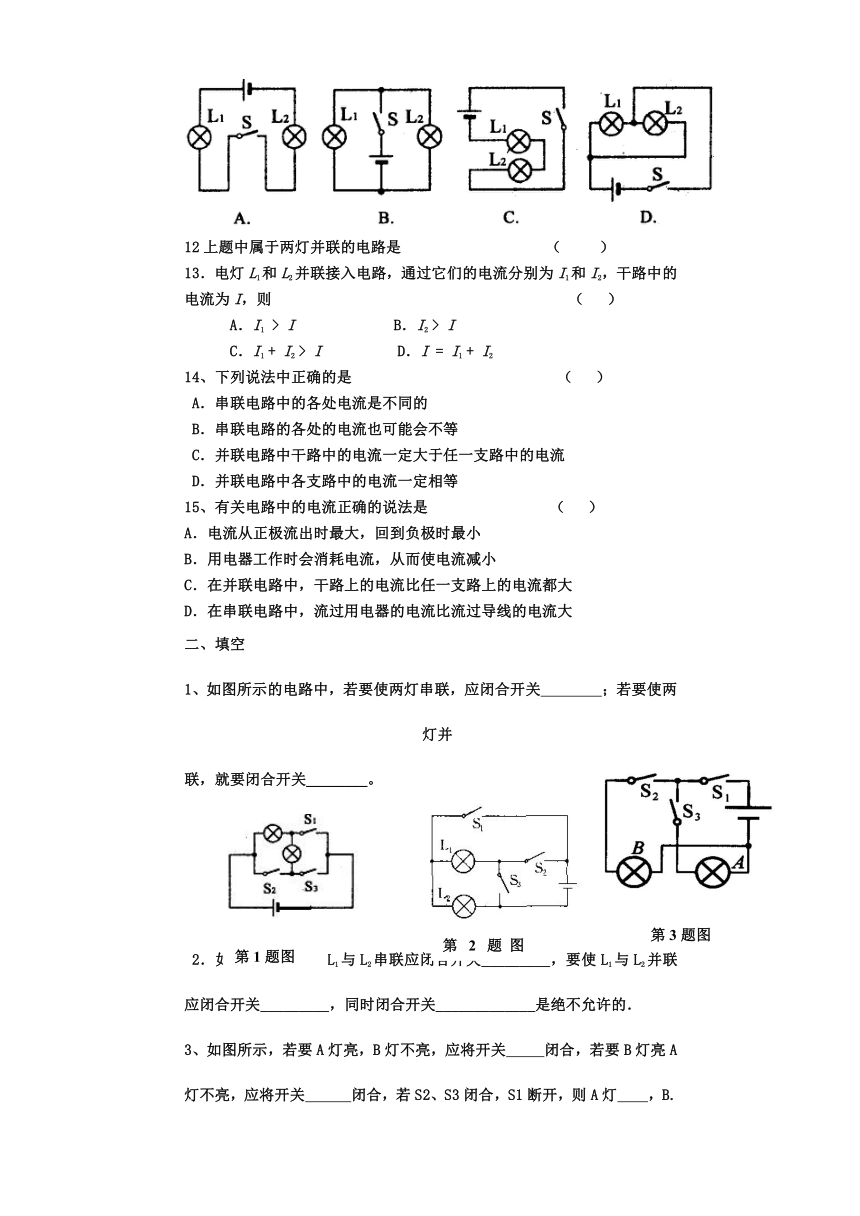

12上题中属于两灯并联的电路是 ( )
13.电灯L1和L2并联接入电路,通过它们的电流分别为I1和I2,干路中的电流为I,则 ( )
A.I1 > I B.I2 > I
C.I1 + I2 > I D.I = I1 + I2
14、下列说法中正确的是 ( )
A.串联电路中的各处电流是不同的
B.串联电路的各处的电流也可能会不等
C.并联电路中干路中的电流一定大于任一支路中的电流
D.并联电路中各支路中的电流一定相等
15、有关电路中的电流正确的说法是 ( )
A.电流从正极流出时最大,回到负极时最小
B.用电器工作时会消耗电流,从而使电流减小
C.在并联电路中,干路上的电流比任一支路上的电流都大
D.在串联电路中,流过用电器的电流比流过导线的电流大
二、填空
1、如图所示的电路中,若要使两灯串联,应闭合开关 ;若要使两灯并
联,就要闭合开关________。
2.如图所示.要使L1与L2串联应闭合开关_________,要使L1与L2并联应闭合开关_________,同时闭合开关_____________是绝不允许的.
3、如图所示,若要A灯亮,B灯不亮,应将开关 闭合,若要B灯亮A灯不亮,应将开关 闭合,若S2、S3闭合,S1断开,则A灯 ,B.灯 .

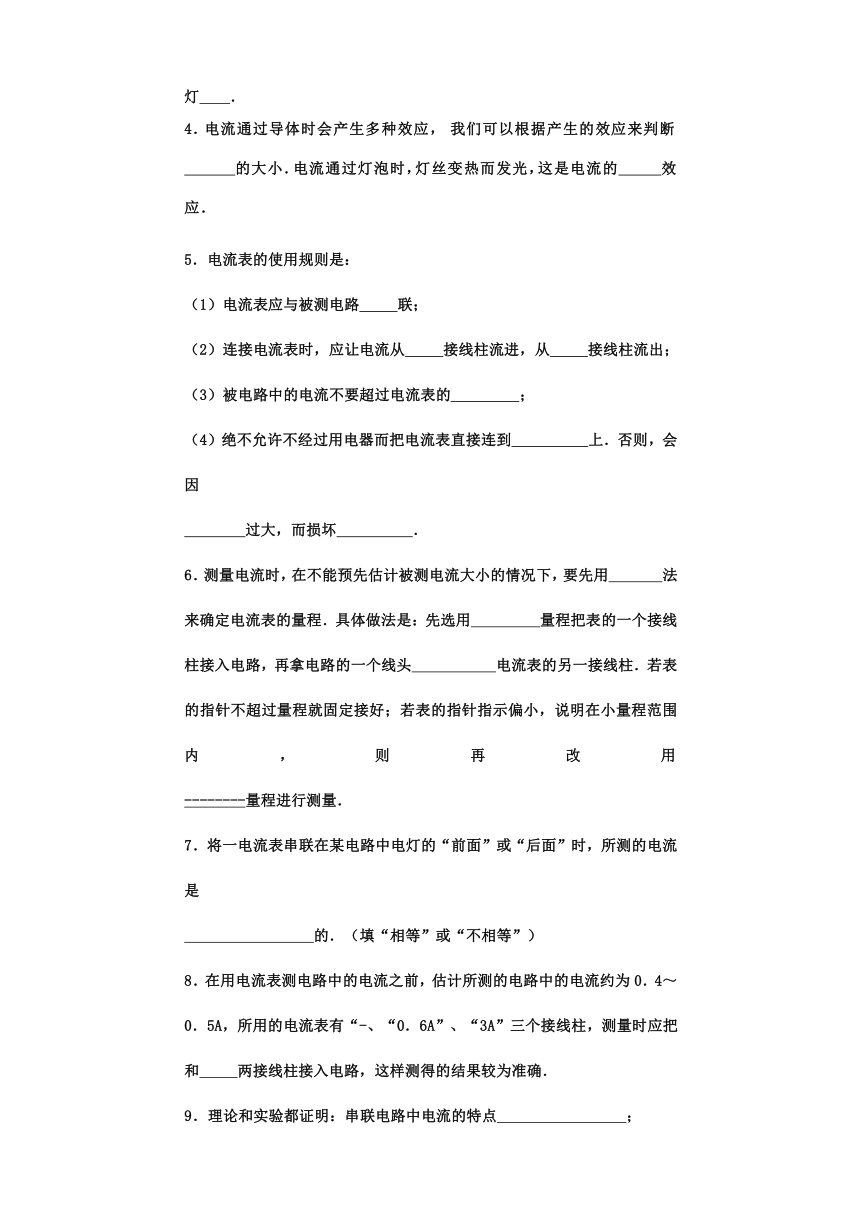

4.电流通过导体时会产生多种效应, 我们可以根据产生的效应来判断
的大小.电流通过灯泡时,灯丝变热而发光,这是电流的 效应.
5.电流表的使用规则是:
(1)电流表应与被测电路 联;
(2)连接电流表时,应让电流从 接线柱流进,从 接线柱流出;
(3)被电路中的电流不要超过电流表的 ;
(4)绝不允许不经过用电器而把电流表直接连到 上.否则,会因
过大,而损坏 .
6.测量电流时,在不能预先估计被测电流大小的情况下,要先用 法来确定电流表的量程.具体做法是:先选用 量程把表的一个接线柱接入电路,再拿电路的一个线头 电流表的另一接线柱.若表的指针不超过量程就固定接好;若表的指针指示偏小,说明在小量程范围内,则再改用 --------量程进行测量.
7.将一电流表串联在某电路中电灯的“前面”或“后面”时,所测的电流是
的.(填“相等”或“不相等”)
8.在用电流表测电路中的电流之前,估计所测的电路中的电流约为0.4~0.5A,所用的电流表有“-、“0.6A”、“3A”三个接线柱,测量时应把 和 两接线柱接入电路,这样测得的结果较为准确.
9.理论和实验都证明:串联电路中电流的特点 ;
并联电路中的电流的特点是 .
10.如图2所示的电路中,电流表A1测的是 电流,A2测的是 的电流.
11.图3所示的电路中,电流表A1测的是 的电流,A2测的是 的电流.
12、读出如图4所示的电流表的示数:甲表的示数 ,若改接另一量程则示数是 ;乙表的示数 ,若改接另一量程则示数是 .
三、作图
1、L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图。
2、请根据实物图,在右边画出其电路图。


3、先根据要求设计画出电路图,再根据所画电路图连接实物图
(1)、要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;(2)共用一个电池组,并在右边画出电路图

(2)、要求:将两节干电池、两个相同规格的电灯泡,一只开关连成电路,使开关同时控制两盏灯,并在右边画出电路图。

(3)、根据图所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.

4、根据电路图,连接实物图




9、请把图中的电路元件连成电路图。要求:S只控制L1,S2控制干路。
