人教版
第十八章　电功率
专题四　特殊方法测电功率
类型一　伏阻法测电功率
1．小华在测量小灯泡电功率的实验中所用小灯泡的额定电压为2.5 V。
　(1)小华连接的电路如图甲所示，其中有一根导线连接不规范，请在这根导线上打“×”，并用笔画线代替导线，将其改正。
解：如图所示
　

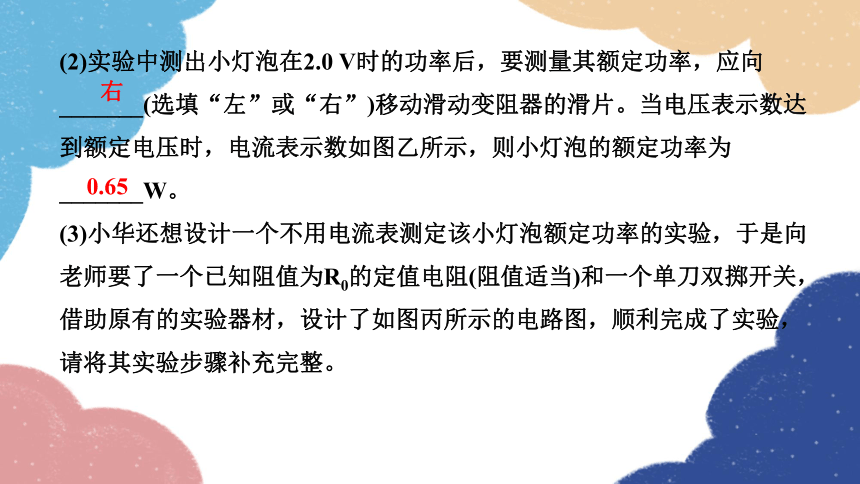

(2)实验中测出小灯泡在2.0 V时的功率后，要测量其额定功率，应向_______(选填“左”或“右”)移动滑动变阻器的滑片。当电压表示数达到额定电压时，电流表示数如图乙所示，则小灯泡的额定功率为_______W。
(3)小华还想设计一个不用电流表测定该小灯泡额定功率的实验，于是向老师要了一个已知阻值为R0的定值电阻(阻值适当)和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路图，顺利完成了实验，请将其实验步骤补充完整。
右
0.65
①按电路图连接电路；
②闭合开关S1，S2接____(选填“1”或“2”)，调节滑动变阻器的滑片，使电压表的示数为________V；
③保持滑动变阻器滑片的位置不变，___________________________(用相应的字母表示测出的物理量)；
④灯泡额定功率的表达式P额＝_____________________________(用已知量和测量量表示)。
1
2.5
S2接2，读出电压表示数为U
2. 小倩同学现有一个标有“3.8 V”字样的小灯泡，她想知道小灯泡的额定功率，于是连接了如图甲所示的实验电路(不完整)，电源电压恒为6 V。
(1)请用笔画线代替导线，完成图甲中实物电路的连接。(连线时导线不能交叉)
(2)图甲中，连接电路时，开关应处于_______状态。闭合开关前滑动变阻器的滑片应位于____(选填“A”或“B”)端。
断开
B
(3)实验时，移动滑片P到某处，电压表示数为2.5 V，要测量小灯泡的额定功率，应将滑片P向____(选填“A”或“B”)端移动。当电压表示数为3.8 V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
(4)在实验操作中，发现电流表损坏不能使用。小倩利用阻值已知的定值电阻R0，设计了如图丙所示的电路，测量额定电压为U额的另一小灯泡的额定功率，操作如下：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电压表的示数为______.②保持滑动变阻器滑片位置不变，闭合开关S、S2，断开S1，读出电压表示数为U；
③小灯泡的额定功率P额＝____________________。(用U、U额和R0表示)
A
1.14
U额
类型二　安阻法测电功率

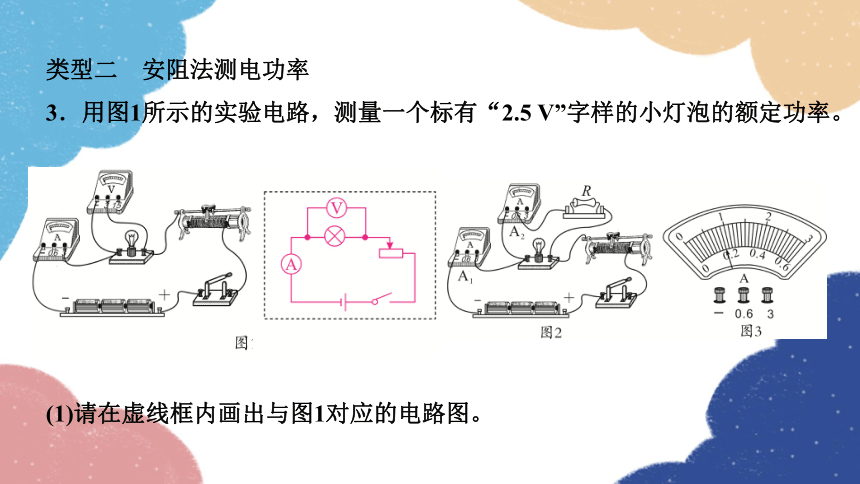

3．用图1所示的实验电路，测量一个标有“2.5 V”字样的小灯泡的额定功率。
(1)请在虚线框内画出与图1对应的电路图。
(2)电路连接完整后，按正确程序操作，闭合开关，小灯泡不发光，电流表指针偏转明显，而电压表指针几乎不动，仔细检查，连接无误，则出现该状况的原因可能是____________。
(3)排除故障后，发现小灯泡发光较暗，观察电压表的示数仅有1.8 V，这时应将滑动变阻器的滑片向_______端适当移动，使电压表示数为_______V。
(4)爱探究的小强用另一只电流表A2和一个5 Ω的定值电阻R，连接了如图2所示的电路，同样测出了小灯泡的额定功率。具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A2的示数为______A，小灯泡正常发光。此时电流表A1的示数如图3所示，则小灯泡的额定功率为____W。
灯泡短路
右
2.5
0.5
1
4．下面是小明“测定小灯泡的电功率”的实验过程，其中电源电压为6 V，小灯泡的额定电压为2.5 V(灯丝电阻约为12 Ω)。
(1)小明连接的实物电路如图甲所示，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。
解：如图所示
(2)纠正电路错误后，闭合开关，移动滑片P到某一点，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的______(选填“左”或“右”)端移动，才能使电压表的示数为2.5 V。
(3)移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I U图象。根据图象信息，可计算出小灯泡额定功率是_________W。
左
0.625
(4)完成上述实验后，小梁设计了如图丁所示的电路，也测出了灯泡的额定功率。已知R0＝25 Ω，请完成下列实验步骤：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电流表的示数为______A；
②再将开关S1断开，闭合S、S2，保持滑动变阻器的滑片不动，读出电流表的示数I；
③灯泡额定功率的表达式P额＝________________(用已知量和测量量表示)。
0.1
2.5V×(I－0.1A)
类型三　等效替代法测电功率
5．在“测量小灯泡电功率”的实验中，电源电压为3 V，小灯泡额定电压为2.5 V。
(1)图甲是小明同学已连接的电路，有一根导线的一个接头接错，请在需要改动的导线上打“×”，并在图上用笔画线改正。
(2)小明同学连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，出现此现象的原因可能是_________________。
(3)故障排除后，闭合开关，进行实验，并做好数据记录，图乙的I U图象是小明根据多组实验数据绘制的，根据图象可得小灯泡正常发光时的额定功率是_______W。
小灯泡断路
0.5
(4)完成实验后，爱动脑筋的小明又想出一种测量小灯泡额定功率的方法，添加电阻箱和单刀双掷开关S2，设计了如图丙所示的电路，请将以下步骤补充完整。
①检查电路无误后，将开关S1闭合，将开关S2与1接线柱接通，移动滑动变阻器滑片，使电压表的示数为U额；
②S2与2接线柱接通，滑动变阻器滑片的位置________(选填“左移”“右移”或“不变”)，改变电阻箱R1的阻值，使电压表示数仍为U额，读取电阻箱的数值为R0；
③小灯泡的额定功率P额＝______(用已知量和测量量的符号表示)。
不变
6．利用如图所示的电路可以测量小灯泡的额定功率，已知小灯泡额定电压为2.5 V，请完成下列填空(电源电压不变，R1和R2为滑动变阻器，R2的最大阻值为R0)。
(1)只闭合开关S和S1，调节____，使电压表的示数为2.5 V。
(2)只闭合开关________，调节______，使电压表的示数仍为2.5 V。
(3)接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P额＝__________________(用R0、U1、U2表示)。
R2
S和S2
R1
7．小明设计了如图所示的电路，测出了一只小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额，请将以下实验步骤补充完整：
(1)只闭合开关S、S1，移动R1的滑片，使电流表示数为I额。
(2)接着________________________________________________________________。
(3)将R1的滑片调至最左端，记下电流表的示数I1；再将R1的滑片调至最右端，记下电流表的示数I2。
(4)写出小灯泡额定功率的表达式：P＝________ (用R0、I额、I1、I2表示)。
只闭合开关S、S2，保持R1滑片位置不变，调节R2滑片使电流表示数仍为I额
