2021-2022学年度强化训练人教版物理九年级全册第十五章电流和电路专项攻克试题（Word版含答案）

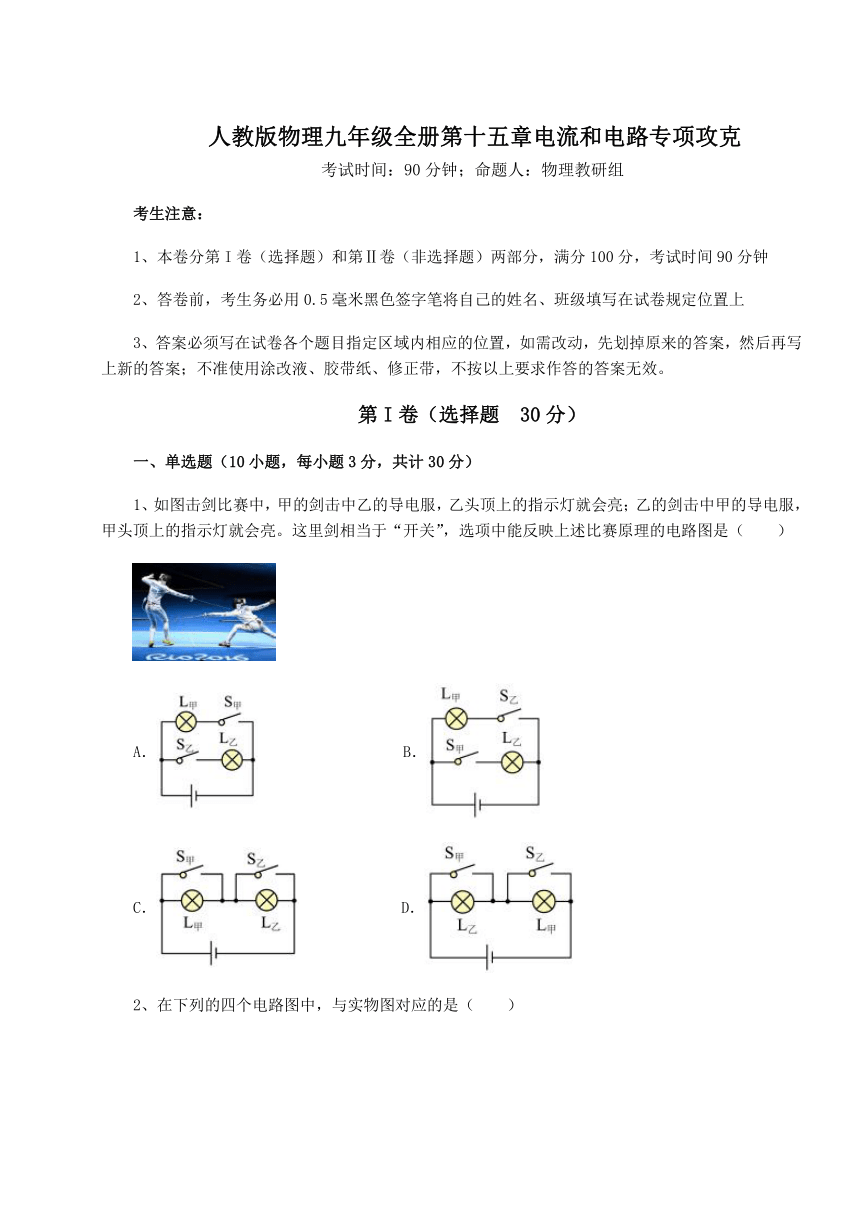

人教版物理九年级全册第十五章电流和电路专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B．
C． D．

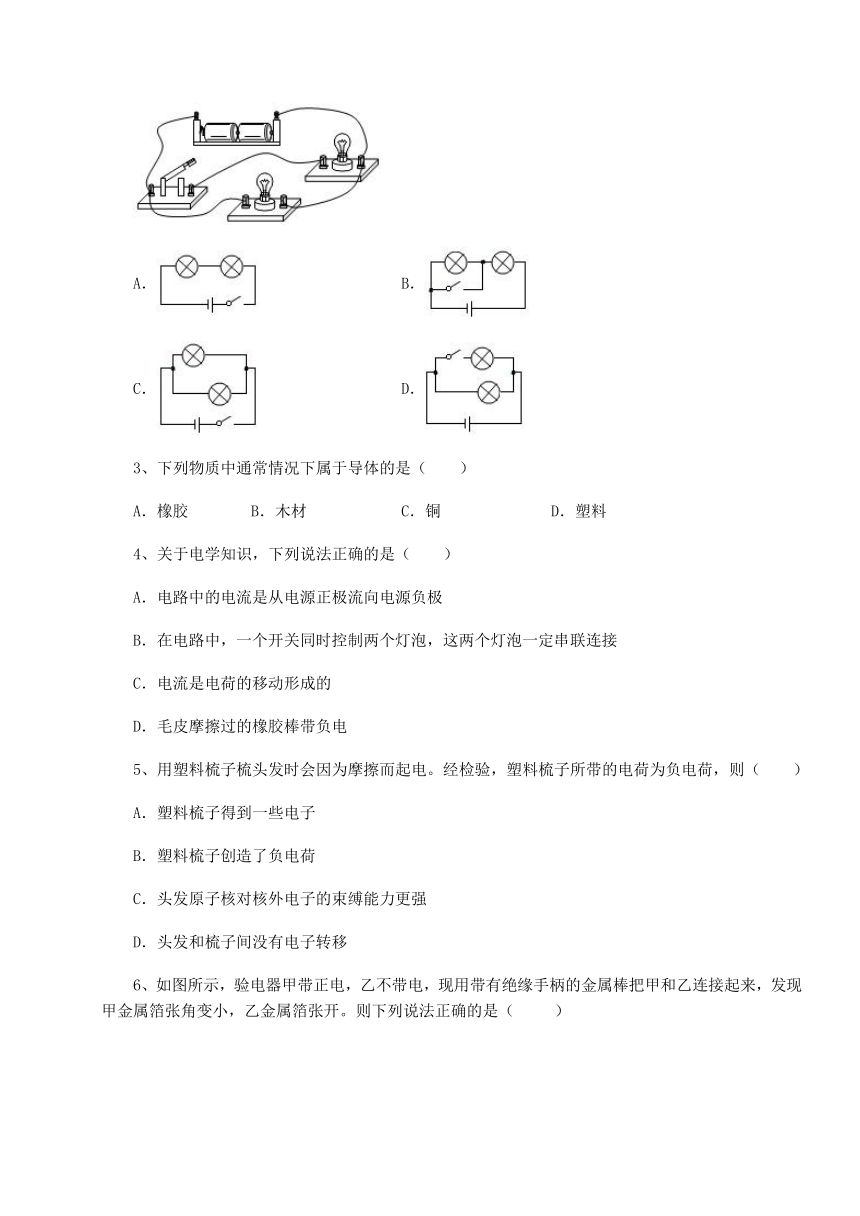

2、在下列的四个电路图中，与实物图对应的是（　　）
A． B．
C． D．
3、下列物质中通常情况下属于导体的是（　　）
A．橡胶 B．木材 C．铜 D．塑料
4、关于电学知识，下列说法正确的是（　　）
A．电路中的电流是从电源正极流向电源负极
B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接
C．电流是电荷的移动形成的
D．毛皮摩擦过的橡胶棒带负电
5、用塑料梳子梳头发时会因为摩擦而起电。经检验，塑料梳子所带的电荷为负电荷，则（　　）
A．塑料梳子得到一些电子
B．塑料梳子创造了负电荷
C．头发原子核对核外电子的束缚能力更强
D．头发和梳子间没有电子转移

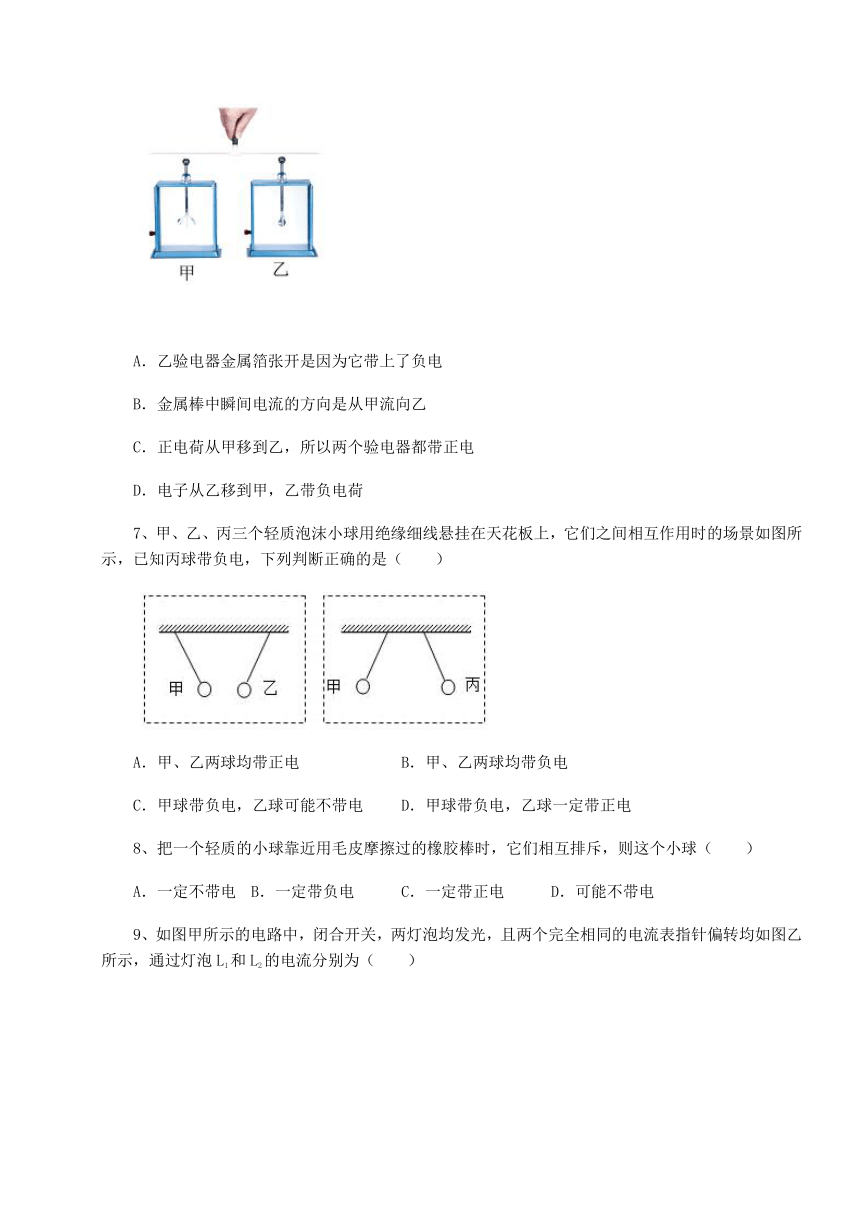

6、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是（ ）
A．乙验电器金属箔张开是因为它带上了负电
B．金属棒中瞬间电流的方向是从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，乙带负电荷
7、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（　　）
A．甲、乙两球均带正电 B．甲、乙两球均带负电
C．甲球带负电，乙球可能不带电 D．甲球带负电，乙球一定带正电
8、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电

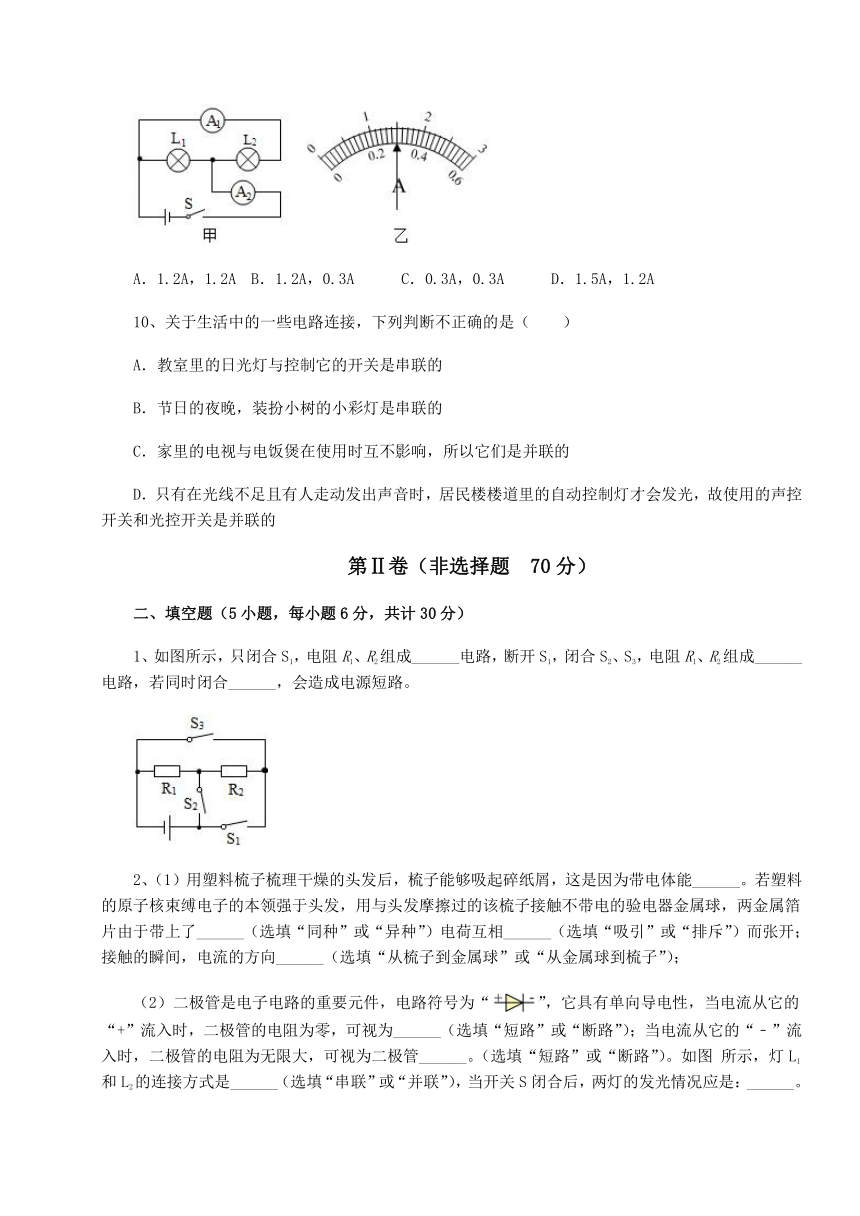

9、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A，1.2A B．1.2A，0.3A C．0.3A，0.3A D．1.5A，1.2A
10、关于生活中的一些电路连接，下列判断不正确的是（　　）
A．教室里的日光灯与控制它的开关是串联的
B．节日的夜晚，装扮小树的小彩灯是串联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关是并联的
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示，只闭合S1，电阻R1、R2组成______电路，断开S1，闭合S2、S3，电阻R1、R2组成______电路，若同时闭合______，会造成电源短路。
2、（1）用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______。若塑料的原子核束缚电子的本领强于头发，用与头发摩擦过的该梳子接触不带电的验电器金属球，两金属箔片由于带上了______（选填“同种”或“异种”）电荷互相______（选填“吸引”或“排斥”）而张开；接触的瞬间，电流的方向______（选填“从梳子到金属球”或“从金属球到梳子”）；

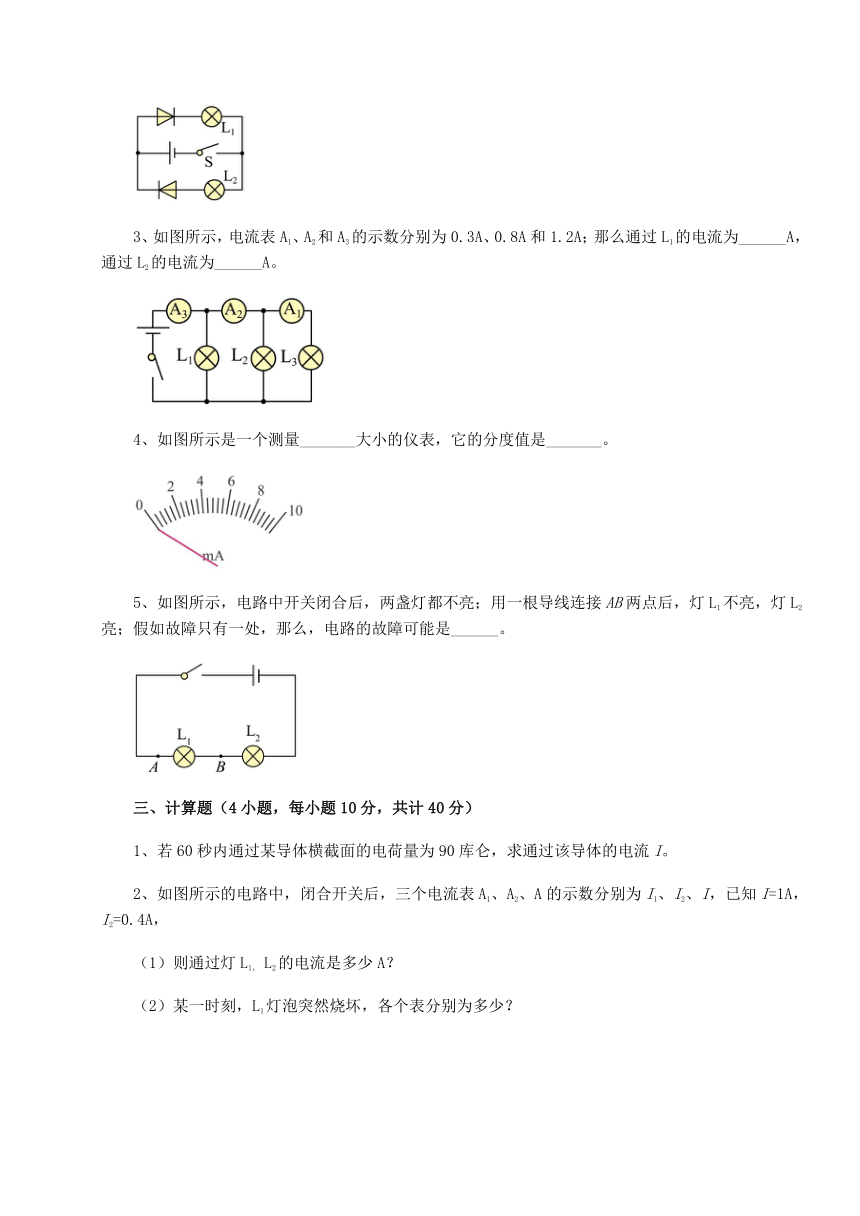

（2）二极管是电子电路的重要元件，电路符号为“”，它具有单向导电性，当电流从它的“+”流入时，二极管的电阻为零，可视为______（选填“短路”或“断路”）；当电流从它的“﹣”流入时，二极管的电阻为无限大，可视为二极管______。（选填“短路”或“断路”）。如图 所示，灯L1和L2的连接方式是______（选填“串联”或“并联”），当开关S闭合后，两灯的发光情况应是：______。
3、如图所示，电流表A1、A2和A3的示数分别为0.3A、0.8A和1.2A；那么通过L1的电流为______A，通过L2的电流为______A。
4、如图所示是一个测量_______大小的仪表，它的分度值是_______。
5、如图所示，电路中开关闭合后，两盏灯都不亮；用一根导线连接AB两点后，灯L1不亮，灯L2亮；假如故障只有一处，那么，电路的故障可能是______。
三、计算题（4小题，每小题10分，共计40分）
1、若60秒内通过某导体横截面的电荷量为90库仑，求通过该导体的电流I。
2、如图所示的电路中，闭合开关后，三个电流表A1、A2、A的示数分别为I1、I2、I，已知I=1A，I2=0.4A，
（1）则通过灯L1， L2的电流是多少A？
（2）某一时刻，L1灯泡突然烧坏，各个表分别为多少？
3、如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，求：通过灯L1的电流I1多少A？，通过灯L2的电流I2多少A？，通过灯L3的电流I3多少A？。
4、在图甲所示电路中，电源电压恒定，当开关闭合后，电路正常工作时两只电流表的指针位置均如图乙所示；请你计算：
（1）电路中的总电流和通过灯L1的电流；
（2）实验时，由于一个灯泡灯丝突然断路，一只电流表的示数变为零，另一只电流表仍有示数，此时通过两灯的电流。
-参考答案-
一、单选题
1、B
【解析】
【详解】
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
故选B。
2、D
【解析】
【详解】
A．两只灯泡串联，不符合题意；
B．开关闭合后，一只灯泡被短路，不符合题意；
C．两只灯泡并联，开关控制两只灯泡，不符合题意；
D．两只灯泡并联，开关控制一只灯泡，符合题意。
故选D。
3、C
【解析】
【详解】
通常情况下，橡胶、木材、塑料都属于绝缘体，铜是金属，属于导体。
故选C。
4、D
【解析】
【详解】
A．在电源的外部，电路中电流方向是从电源的正极流出，经过用电器流向电源的负极，在电源的内部，电流总是从电源负极流向电源正极，故A错误；
B．串联电路中的开关控制整个电路；并联电路中，干路的开关控制整个电路，因此一个开关同时控制两个灯泡，则两灯泡可能串联，也可能并联，故B错误；
C．电流是电荷的定向移动形成的，故C错误；
D．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒原子核的束缚本领强而得到了电子，故D正确。
故选D。
5、A
【解析】
【详解】
用塑料梳子梳头发时会因为摩擦而起电，由题知，塑料梳子所带的电荷为负电荷，说明梳子在此过程中得到了电子，则头发在此过程中失去了电子，即部分电子从头发转移到梳子上，说明头发原子核对核外电子的束缚能力较弱。故A符合题意，BCD不符题意。
故选A。
6、B
【解析】
【详解】
ACD．甲带正电荷是由于缺少电子，而乙不带电（正电荷数等于负电荷数），此时乙中的电子会经过金属棒从乙移到甲，甲带的电减少，仍带正电，所以，金属箔张角变小；而乙由于电子的转移，失去电子，带正电，金属箔张开，故ACD错误；
B．乙中的电子经过金属棒从乙移到甲，由于物理学中规定：正电荷定向移动的方向为电流的方向，且与电子定向移动的方向相反。因此金属棒中瞬间电流的方向是从甲流向乙，故B正确。
故选B。
7、C
【解析】
【详解】
由图中可知，甲球与丙球靠近时相互排斥，已知丙球带负电，根据同种电荷相互排斥可知，甲球一定带负电；甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，乙球可能带正电；但带电体能够吸引不带电的轻小物体，所以乙球也可能不带电；综合分析可知，乙球可能带正电，也可能不带电。故ABD错误，C正确。
故选C。
8、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
9、B
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流；因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表的量程为0～3A，分度值为0.1A，示数1.5A；L2支路电流表的量程为0～0.6A，分度值为0.02A，示数0.3A，则灯L1中的电流
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A
故B符合题意，ACD不符合题意。
故选B。
10、D
【解析】
【详解】
A．教室里的日光灯都是并联的，控制灯的开关与灯是串联的，故A正确，不符合题意；
B．节日的夜晚，装扮小树的小彩灯工作时相互影响，是串联的，故B正确，不符合题意；
C．家里的电视与电饭煲，使用时互不影响，所以它们是并联的，故C正确，不符合题意；
D．楼道里的声控开关和光控开关只有同时闭合时，电路才会接通，所以两个开关与灯是串联的，故D错误，符合题意。
故选D。
二、填空题
1、串联 并联 S1、S3
【详解】
[1]由电路图可知，只闭合S1，断开S2、S3时，R1、R2首尾顺次连接，它们是串联的。
[2]由电路图可知，闭合S2、S3，断开S1时，R1、R2首首相连，尾尾相连，它们是并联的。
[3]同时闭合开关S1和S3，电源正负极通过导线直接相连，电源被短路，这是不允许的。
2、吸引轻小物体 同种 排斥 从金属球到梳子 短路 断路 并联 L1发光，L2不发光
【详解】
（1）[1]塑料梳子梳理干燥的头发后，梳子由于摩擦而带上了电荷，带电体能吸引轻小物体，故梳子能够吸起碎纸屑。
[2][3]由于同种电荷相互排斥，金属箔片由于带上同种电荷互相排斥而张开。
[4]塑料的原子核束缚电子的本领强于头发，则在摩擦过程中，头发上的部分电子转移到梳子上，梳子带负电。该梳子接触不带电的验电器金属球，梳子上多余的电子转移到金属球上，因自由电子定向移动的方向与电流方向相反，故电流方向是从金属球到梳子。
（2）[5]电流从正极出发向上流经二极管的“+”极，二极管的电阻为零，所以处于短路状态。
[6]电流从正极出发向下流经二极管的“﹣”极，此时二极管的电阻很大，所以处于断路状态。
[7]由电路图可知，两盏灯泡的两端分别连在电源的两端，电路中有两条电流路径，所以它们是并联的。
[8]当闭合开关S后，根据电流方向判断二极管的通断情况，下面支路没有接通，灯泡L2不亮，上面的支路接通，所以灯泡L1亮。
3、0.4 0.5
【详解】
[1][2]由电路图可知，三个灯泡并联，电流表A3测干路总电流，电流表A2测流过灯L2与L3的电流，电流表A1测流过灯L3的电流；故通过灯L3的电流
根据并联电路电流规律可知：通过灯L2的电流
通过灯L1的电流
4、电流 0.4mA
【详解】
[1]因图中表盘上有“mA”字样，表明该仪器是测量电流大小的仪表。
[2]由图中可知，2mA之间有5个小刻度，故可知每一个小刻度表示0.4mA，即分度值为0.4mA。
5、灯泡L1断路
【详解】
由图可见，灯泡L1和L2串联，闭合开关时，发现灯泡L1、L2均不亮，说明灯泡L1或L2开路；用一根导线连接AB两点，即将导线并联在L1两端，灯泡L1被短路，没有电流通过，发现L2亮，说明灯泡L2没有问题，因此电路故障在灯泡L1断路。
三、计算题
1、1.5A
【详解】
解：通过该导体的电流
答：通过该导体的电流是1.5A。
2、（1）0.6A，0.4A；（2）0，0.4A，0.4A
【详解】
（1）由电路图看出，L1、L2并联，A1测量L1的电流，A2测量的为L2的电流，A测量干路的电流。由于I=1A，I2=0.4A，所以，通过灯L2的电流是0.4A，由并联电路电流的特点知道，通过灯L1的电流是
I1=I-I2=1A-0.4A=0.6A
（2）某一时刻，L1灯泡突然烧坏，由电路图知道，则电路为只有L2的简单电路，L2两端电压不变，故A2与A示数相同，都是0.4A，A1的示数为0。
答：（1）通过灯L1， L2的电流分别是0.4A和0.6A；
（2）某一时刻，L1灯泡突然烧坏，电流表A1、A2、A的示数分别为0、0.4A、0.4A。
3、0.6；0.5；0.4
【详解】
由图知道，三灯并联，电流表A1测干路电流，A3测通过L3的电流，所以I3=0.4A；A2测通过L2、L3的电流，据并联电路电流的特点知道
I2+I3=0.9A
由并联电路电流规律知道，通过灯L2的电流
I2 =IA2 -IA3 =0.9A-0.4A=0.5A
通过灯L1的电流
I1 =IA1 -IA2 =1.5A-0.9A=0.6A
答：通过灯L1的电流I1为0.6A；通过灯L2的电流I2为0.5A；通过灯L3的电流I3为0.4A。
4、（1）1.5A，1.2A；（2）1.2A，0
【详解】
解：（1）由图甲可知，当开关S闭合时，小灯泡L1和L2并联，电流表A1测干路电流，电流表A2测L2支路的电流；并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，所以，电流A1的示数大于A2的示数，则电流表A1测干路电流，应选大量程为0～3A，分度值为0.1A，读数为1.5A，即干路电流为I＝1.5A；电流表A2测量通过灯泡L2的电流，应选小量程为0～0.6A，分度值为0.02A，示数为0.3A，即L2的电流为I2＝0.3A，通过灯L1的电流为
（2）由图甲可知，当开关S闭合时，小灯泡L1和L2并联，电流表A1测干路电流，电流表A2测L2支路的电流；若一只电流表示数突然变为零，另一只电流表仍有示数，由此推测示数变为零的电流表应该是在L2支路，所以灯丝断路的是灯泡L2，故L2的电流为零，L1的电流仍为1.2A。
答：（1）电路中的总电流和通过灯L1的电流分别为1.5A、1.2A；
（2）实验时，由于一个灯泡灯丝突然断路，一只电流表的示数变为零，另一只电流表仍有示数，此时L2的电流为零，L1的电流仍为1.2A。
