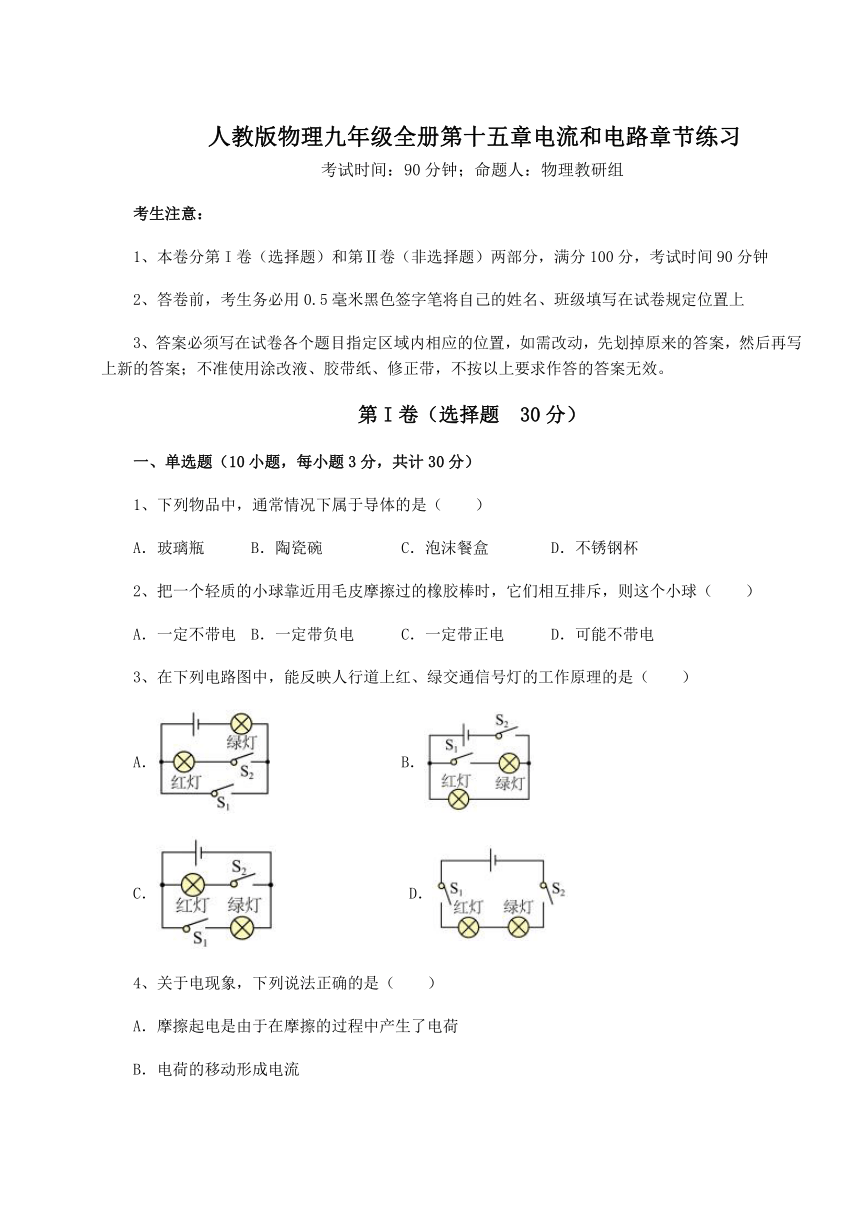

2021-2022学年度人教版物理九年级全册第十五章电流和电路章节练习试题（Word版含答案）

人教版物理九年级全册第十五章电流和电路章节练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列物品中，通常情况下属于导体的是（　　）
A．玻璃瓶 B．陶瓷碗 C．泡沫餐盒 D．不锈钢杯
2、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
3、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（　　）
A． B．
C． D．
4、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷

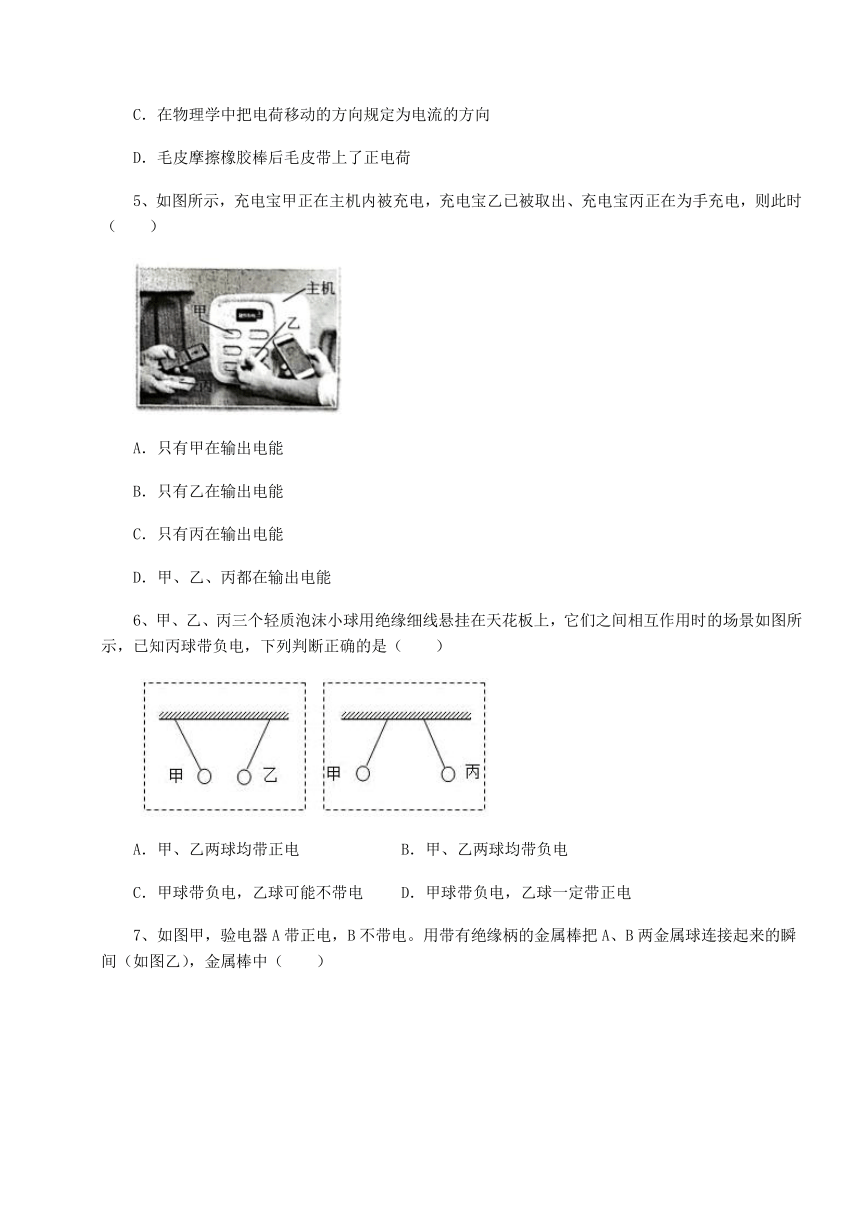

5、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
6、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（　　）
A．甲、乙两球均带正电 B．甲、乙两球均带负电
C．甲球带负电，乙球可能不带电 D．甲球带负电，乙球一定带正电

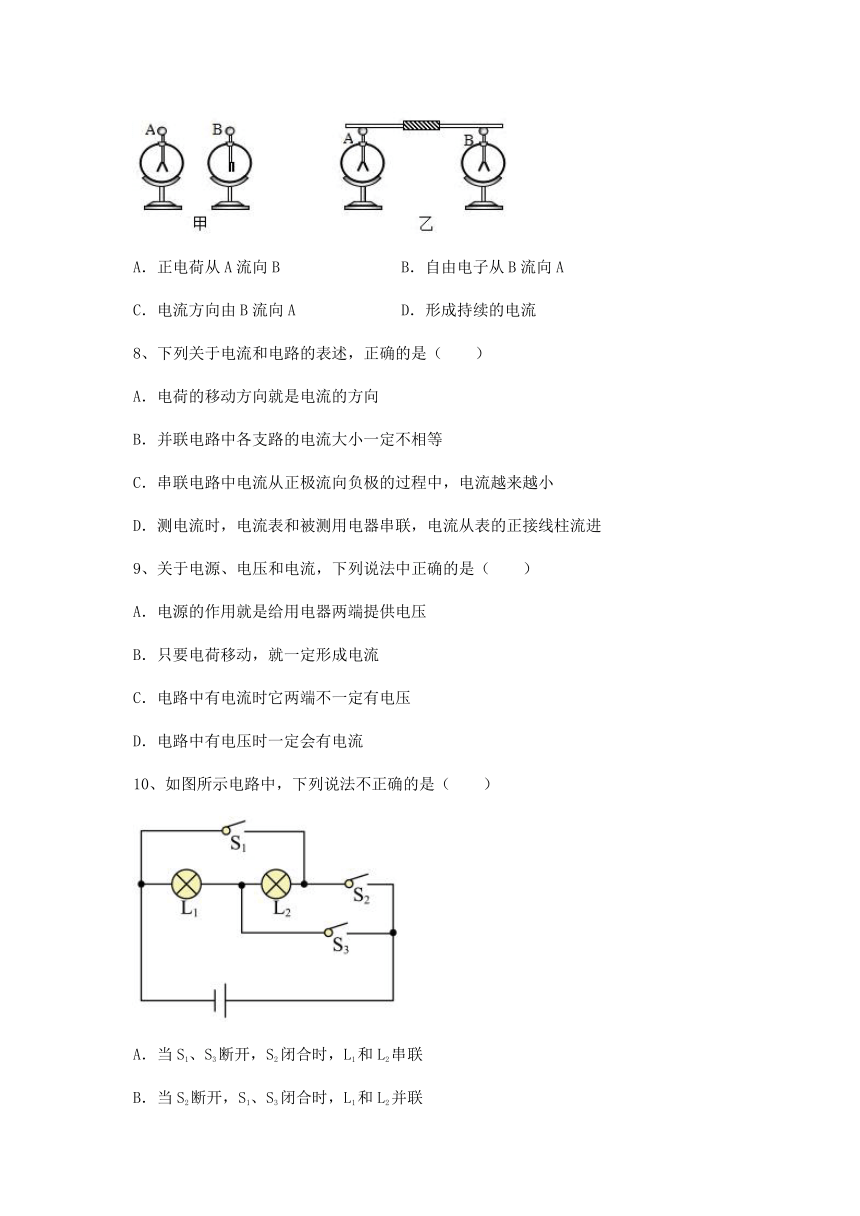

7、如图甲，验电器A带正电，B不带电。用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间（如图乙），金属棒中（　　）
A．正电荷从A流向B B．自由电子从B流向A
C．电流方向由B流向A D．形成持续的电流
8、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
9、关于电源、电压和电流，下列说法中正确的是（　　）
A．电源的作用就是给用电器两端提供电压
B．只要电荷移动，就一定形成电流
C．电路中有电流时它两端不一定有电压
D．电路中有电压时一定会有电流
10、如图所示电路中，下列说法不正确的是（　　）
A．当S1、S3断开，S2闭合时，L1和L2串联
B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

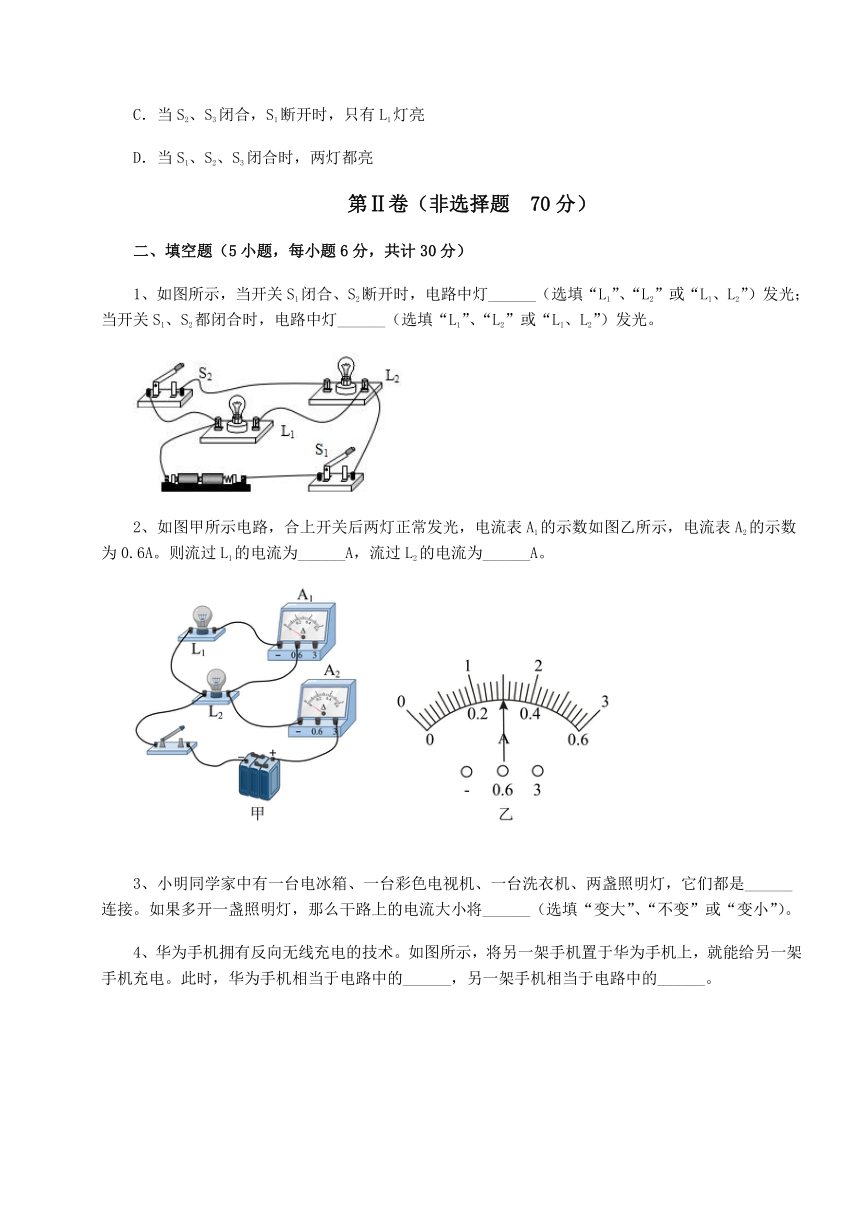

1、如图所示，当开关S1闭合、S2断开时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光；当开关S1、S2都闭合时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光。
2、如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A。则流过L1的电流为______A，流过L2的电流为______A。
3、小明同学家中有一台电冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是______连接。如果多开一盏照明灯，那么干路上的电流大小将______（选填“变大”、“不变”或“变小”）。
4、华为手机拥有反向无线充电的技术。如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。此时，华为手机相当于电路中的______，另一架手机相当于电路中的______。
5、在抗击新冠病毒期间，老师告诉我们：要正确使用酒精消毒剂。做手部卫生时，首选酒精，因为酒精______（填物态变化名称）快，不到一分钟，手就干净干爽了；不建议使用酒精对衣物喷洒消毒，原因是衣物之间容易发生______现象，产生电火花，容易引燃酒精。
三、计算题（4小题，每小题10分，共计40分）
1、在如图所示的电路中，闭合开关后，电流表的读数是3A，流过灯L1的电流是流过灯L2的电流的2倍。请你解答：
(1)通过L2的电流；
(2)通过L1的电流。
2、如图甲是某同学在一次实验探究中所连接的电路，开关闭合时，两个电流表的示数如图乙所示，求：
（1）通过L2的电流。
（2）通过L1的电流。
3、10秒内通过小灯泡的电荷量为3库伦，求通过小灯泡的电流。
4、如图所示电路，闭合开关后，如果流过L1的电流为0.2A，流过L2的电流为0.5A，流过L3的电流为0.4A，则电流表A1、A2、A3的示数分别是多少？
-参考答案-
一、单选题
1、D
【解析】
【详解】
通常情况下玻璃、陶瓷、泡沫餐盒不容易导电，是绝缘体，不锈钢杯容易导电，是导体，故ABC不符合题意，D符合题意。
故选D。
2、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
3、C
【解析】
【详解】
交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
4、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
5、C
【解析】
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
6、C
【解析】
【详解】
由图中可知，甲球与丙球靠近时相互排斥，已知丙球带负电，根据同种电荷相互排斥可知，甲球一定带负电；甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，乙球可能带正电；但带电体能够吸引不带电的轻小物体，所以乙球也可能不带电；综合分析可知，乙球可能带正电，也可能不带电。故ABD错误，C正确。
故选C。
7、B
【解析】
【详解】
验电器A带正电，是因为A缺少电子，B不带电，是因为B带有的正负电荷量相等。金属导电依靠自由电子，用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间，B上面的自由电子由B流向A，形成瞬间电流，电流方向与自由电子定向移动方向相反，瞬间电流方向为从A到B。
故选B。
8、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
9、A
【解析】
【详解】
A．电源是给电路提供电压的装置，即电源的作用就是给用电器两端提供电压，故A正确；
B．电荷的定向移动形成电流，故B错误；
C．因为电压是形成电流的原因，所以，电路中有电流时，电路两端一定有电压，故C错误；
D．电路中有电压，电路还要是通路，才会有电流，故D错误。
故选A。
10、D
【解析】
【详解】
A．由电路图可知，当S1、S3断开，S2闭合时，L1、L2顺次连接，因此L1、L2串联，故A正确，不符合题意；
B．当S2断开，S1、S3闭合时，L1、L2首首相连、尾尾相连，则L1与L2并联，故B正确，不符合题意；
C．当S2、S3闭合，S1断开时，灯L2短路，只有灯L1接入电路，灯L1发光，故C正确，不符合题意；
D．当S1、S2、S3闭合时，S1和S2的闭合使导线直接将电源两极相连，形成电源短路，灯泡都不亮，故D错误，符合题意。
故选D。
二、填空题
1、L1 L1、L2
【详解】
[1][2]由图得，两灯泡并联，开关S1控制整个电路，开关S2控制L2，所以当开关S1闭合、S2断开时，电路中灯L1发光；当开关 S1、S2都闭合时，电路中灯L1、L2发光。
2、0.3 0.3
【详解】
[1]由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路电流为0.6A，因为并联电路中干路电流等于各支路电流之和，则A2大于A1的示数，而从电流表A1指针偏转位置来看，电流表A2的量程应为0～0.6A，分度值为0.02A，示数为0.3A，即L1的电流为0.3A。
[2]由于并联电路电流规律，通过灯L2的电流为
I2=I-I1=0.6A-0.3A=0.3A
3、并联 变大
【详解】
[1]由生活经验知，家庭电路中的各个用电器工作时互不影响，因此它们之间是并联的。
[2]由于并联的干路电流等于各支路电流之和，所以当教室里多开一盏照明灯时，干路上的电流将变大。
4、电源 用电器
【详解】
[1]将另一架手机置于华为手机上，就能给另一架手机充电，华为手机提供电能，故华为手机是电源。
[2]另一架手机消耗电能，故相当于电路中的用电器。
5、蒸发 静电
【详解】
[1]酒精是液体，涂抹到手上，会很快蒸发变成气态酒精。
[2]衣物之间由于相互摩擦容易发生摩擦起电现象，也就是静电现象，产生电火花后，会引起酒精燃烧。
三、计算题
1、 (1)1A；(2)2A
【详解】
(1)由电路图知，两灯并联，电流表A1测L1的电流为I1，电流表A测干路的电流为I，流过L2的电流为I2，并联电路中干路电流等于各支路电流之和，流过L1的电流是流过L2的电流的2倍，则通过L2的电流
(2)通过L1的电流
答：(1)通过L2的电流为1A；
(2) 通过L1的电流为2A。
2、（1）0.3A；（2）1.2A。
【详解】
解：（1）由图可知，两灯泡并联，电流表一个测干路上的电流，一个测L2支路上的电流，根据并联电路干路电流等于各支路电流之和可知，测干路处电流时，电流表选用大量程读数为1.5A，即干路电流I=1.5A；测支路L2电流时，电流表选用小量程读数为0.3A，即通过L2的电流I2=0.3A。
（2）根据并联电路中电流的规律可知，通过L1的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
答：（1）通过L2的电流是0.3A；
（2）通过L1的电流是1.2A。
3、0.3A
【详解】
根据公式Q=It
答：通过小灯泡的电流为0.3A。
4、1.1A；0.9A；0.4A
【详解】
解：电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则
I3=IL3=0.4A
I2=IL2+IL3=0.5A+0.4A=0.9A
I1=IL1+IL2+IL3=0.2A+0.5A+0.4A=1.1A
答：电流表A1、A2、A3的示数分别是1.1A、0.9A、0.4A。
