2021-2022学年人教版物理八年级上册第五章透镜及其应用定向攻克试卷（Word版含答案）

物理八年级上册第五章透镜及其应用定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、把凸透镜正对着太阳光，可在距凸透镜10cm处得到一个最小最亮的光斑，若用它观察邮票上的小字，则邮票到透镜的距离应
A．大于10 B．大于20 C．小于10 D．在10一20cm之间
2、探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌．当从水面上方观察时，看到指路牌上的箭头指向右方；若从水面下方观察，下面有关现象和成像原理说法正确的是（ ）
A．箭头指向右方 B．指路牌上下宽度变大
C．指路牌上的字上下颠倒 D．原理类似于照相机成像
3、老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做
A．报与放大镜不动，眼睛离报远一些
B．报与眼睛不动，放大镜离报远一些
C．报与放大镜不动，眼睛离报近一些
D．报与眼睛不动，放大镜离报近一些

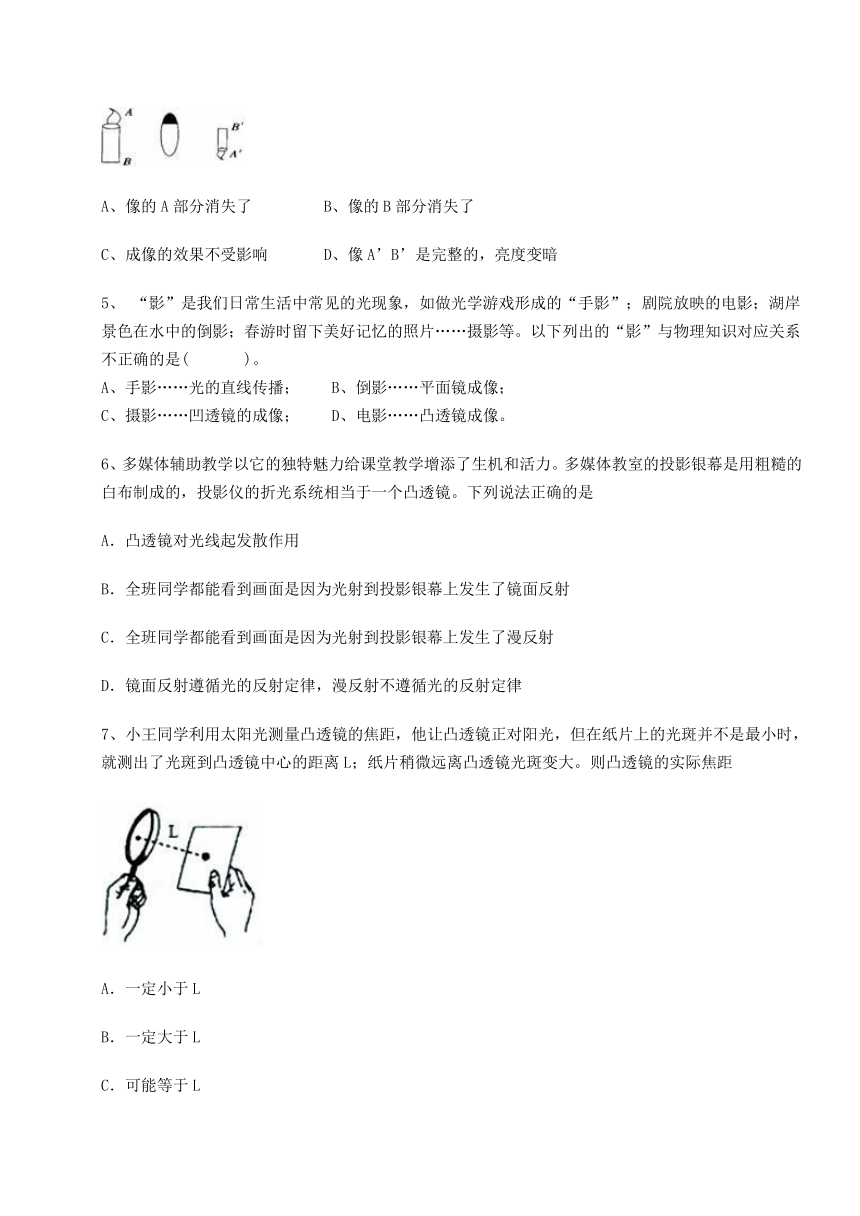

4、下图为凸透镜成像的示意图。由于不慎将透镜的上沿摔掉一块（图中阴影部分），则所成的像将
A、像的A部分消失了 B、像的B部分消失了
C、成像的效果不受影响 D、像A’B’是完整的，亮度变暗
5、 “影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；剧院放映的电影；湖岸景色在水中的倒影；春游时留下美好记忆的照片……摄影等。以下列出的“影”与物理知识对应关系不正确的是( )。
A、手影……光的直线传播； B、倒影……平面镜成像；
C、摄影……凹透镜的成像； D、电影……凸透镜成像。
6、多媒体辅助教学以它的独特魅力给课堂教学增添了生机和活力。多媒体教室的投影银幕是用粗糙的白布制成的，投影仪的折光系统相当于一个凸透镜。下列说法正确的是
A．凸透镜对光线起发散作用
B．全班同学都能看到画面是因为光射到投影银幕上发生了镜面反射
C．全班同学都能看到画面是因为光射到投影银幕上发生了漫反射
D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
7、小王同学利用太阳光测量凸透镜的焦距，他让凸透镜正对阳光，但在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L；纸片稍微远离凸透镜光斑变大。则凸透镜的实际焦距
A．一定小于L
B．一定大于L
C．可能等于L
D．可能小于L，也可能大于L

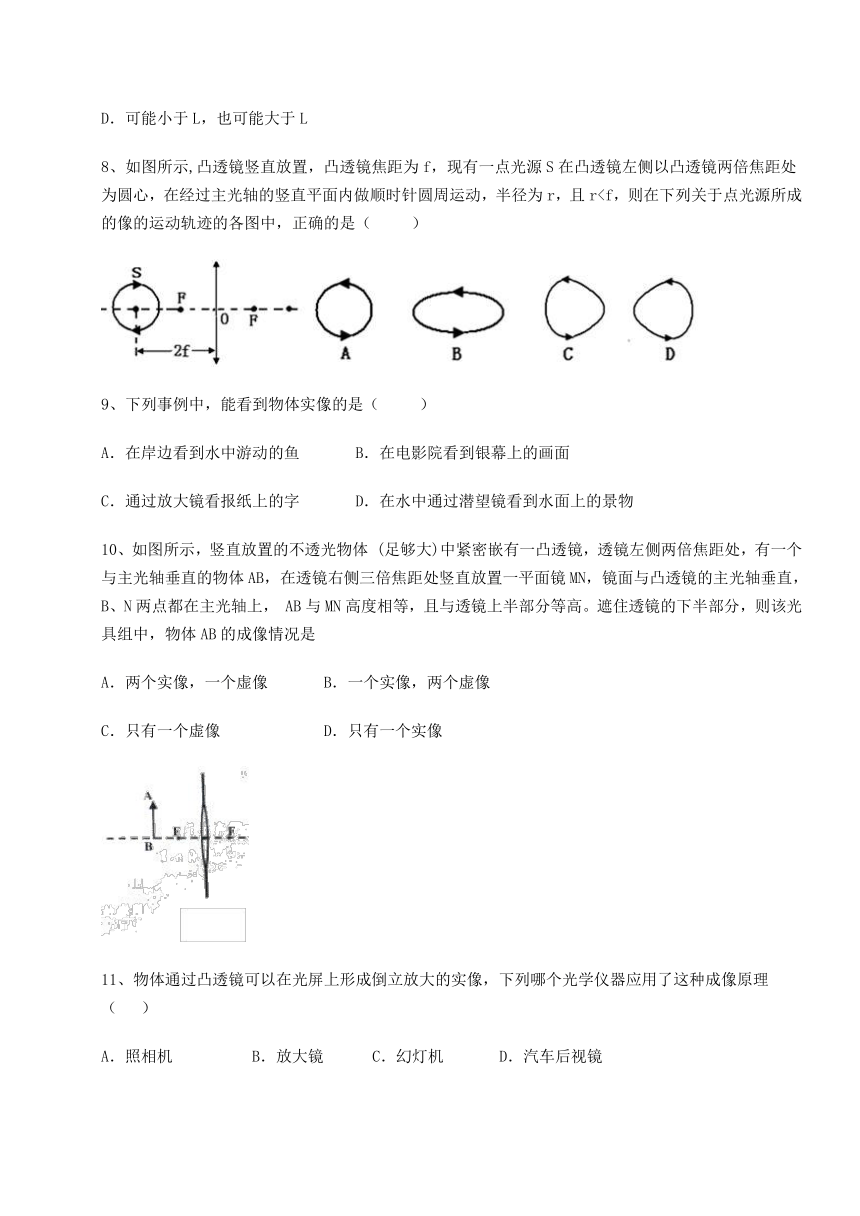

8、如图所示,凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r9、下列事例中，能看到物体实像的是（ ）
A．在岸边看到水中游动的鱼 B．在电影院看到银幕上的画面
C．通过放大镜看报纸上的字 D．在水中通过潜望镜看到水面上的景物
10、如图所示，竖直放置的不透光物体 (足够大)中紧密嵌有一凸透镜，透镜左侧两倍焦距处，有一个与主光轴垂直的物体AB，在透镜右侧三倍焦距处竖直放置一平面镜MN，镜面与凸透镜的主光轴垂直， B、N两点都在主光轴上， AB与MN高度相等，且与透镜上半部分等高。遮住透镜的下半部分，则该光具组中，物体AB的成像情况是
A．两个实像，一个虚像 B．一个实像，两个虚像
C．只有一个虚像 D．只有一个实像
11、物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理（ ）
A．照相机 B．放大镜 C．幻灯机 D．汽车后视镜

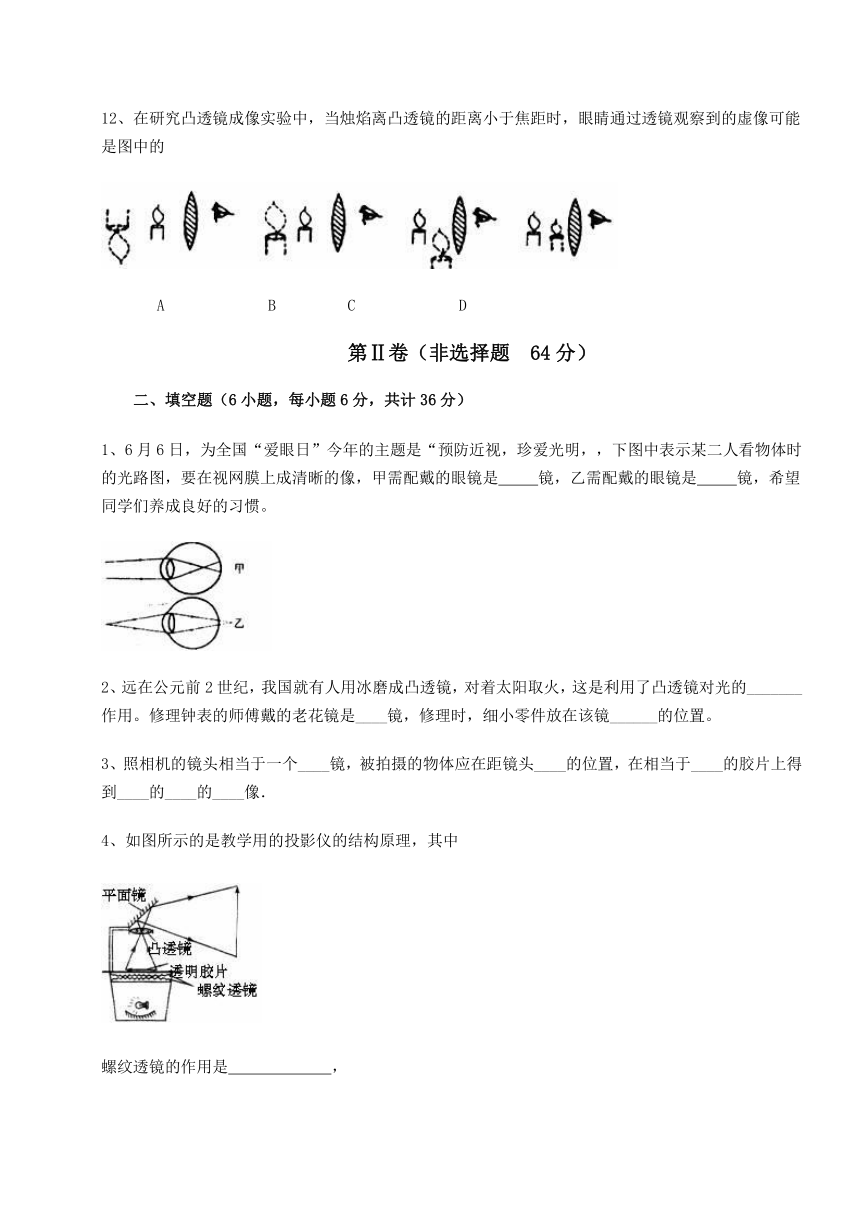

12、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的
A B C D
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、6月6日，为全国“爱眼日”今年的主题是“预防近视，珍爱光明，，下图中表示某二人看物体时的光路图，要在视网膜上成清晰的像，甲需配戴的眼镜是 镜，乙需配戴的眼镜是 镜，希望同学们养成良好的习惯。
2、远在公元前2世纪，我国就有人用冰磨成凸透镜，对着太阳取火，这是利用了凸透镜对光的_______作用。修理钟表的师傅戴的老花镜是____镜，修理时，细小零件放在该镜______的位置。
3、照相机的镜头相当于一个____镜，被拍摄的物体应在距镜头____的位置，在相当于____的胶片上得到____的____的____像．
4、如图所示的是教学用的投影仪的结构原理，其中
螺纹透镜的作用是 ，
凸透镜的作用是 ，
平面镜的作用是 。
5、如图是一台投影仪的示意图，其中A是___________，它的作用是改变光的传播方向；B是___________，它在投影仪上所起的作用是___________。
6、小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为10cm．实验过程中，小明将蜡烛的放在如图所示的位置，这时在右面的光屏上可以得到一个清晰的像，这个像是________(选填：“放大”或“缩小”)，生活中 就是利用这个原理制成的（选填：“照相机”、“幻灯机”或“放大镜”）。
三、实验探究（2小题，每小题14分，共计28分）
1、小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：
⑴要使烛焰的像能成在光屏的中央，应将蜡烛向 （填“上”或“下”）调整．
⑵烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm．
⑶使烛焰向右移动2cm，此时应该将光屏向 （填“左”或“右”）移至另一位置，才能得到一个倒立、 （填“放大”、“缩小”或“等大”）的清晰实像．
2、小娟在探究某光学元件成像规律实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图16甲所示，又用这种有同样大小方格的白纸板做光屏。将发光物体、某光学元件和光屏组装到光具座上并调整好。
（1）当发光物体在a点时，如图16乙所示，在光屏上成的像如图丙所示．则光屏上的像是倒立、 （选填“放大”，“等大”或“缩小”）的实像。
（2）该光学元件名称应该是 A．平面镜 B．凸透镜 C．玻璃板 D．三者均可
（3）将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到
为止。光屏上成像的尺寸比物体 （选填“大”或“小”）。
-参考答案-
一、单选题
1、答案： C
2、答案： D
【详解】
D．当从水面上方观察时，是通过玻璃、空气看到的，属于光的折射现象，看到的是物体的正立的虚像，故实际指路牌上的箭头指向右方；装有水的玻璃杯下半部分中间厚、边缘薄，相当于一个凸透镜；从水面下方观察，看远处的物体时，相当于物体处于2倍焦距以外，成倒立、缩小的实像，该原理类似于照相机成像，故D正确；
ABC．因为圆柱体的竖直方向上，粗细是一样的，所以此时指路牌上的字及箭头左右颠倒，上下不会颠倒，上下宽度也不会有变化，故ABC错误；
【点睛】
关键是理解清楚，圆柱形透明玻璃杯装水后，相当于一个凸透镜，但这个凸透镜与一般的凸透镜还是有区别的，即在水平方向上相当于凸透镜，但竖直方向上，厚度是一样的，故成的像，左右会颠倒，上下不会颠倒，且大小也不会变化．
3、答案：B
4、答案： D
5、答：C
6、答：C
7、答案： A
8、答案：C
9、答：B
10、答案：D
11、答：C
12、答案： B
二、填空题
1、答案：凹透； 凸透
2、答案：会聚；凸透；焦距以内
3、答案：凸透镜、大于2倍焦距外、光屏、倒立、缩小、实；
4、答案：会聚光 成像 改变光的传播方向
5、答案：平面镜　凸透镜　成倒立放大的实像
6、答案：放大 幻灯机
三、实验探究
1、答案：⑴下 ⑵10 ⑶右 放大
2、答案：(1) 缩小 ； (2) B ； (3) 光屏上再次成清晰的像 ； 小
