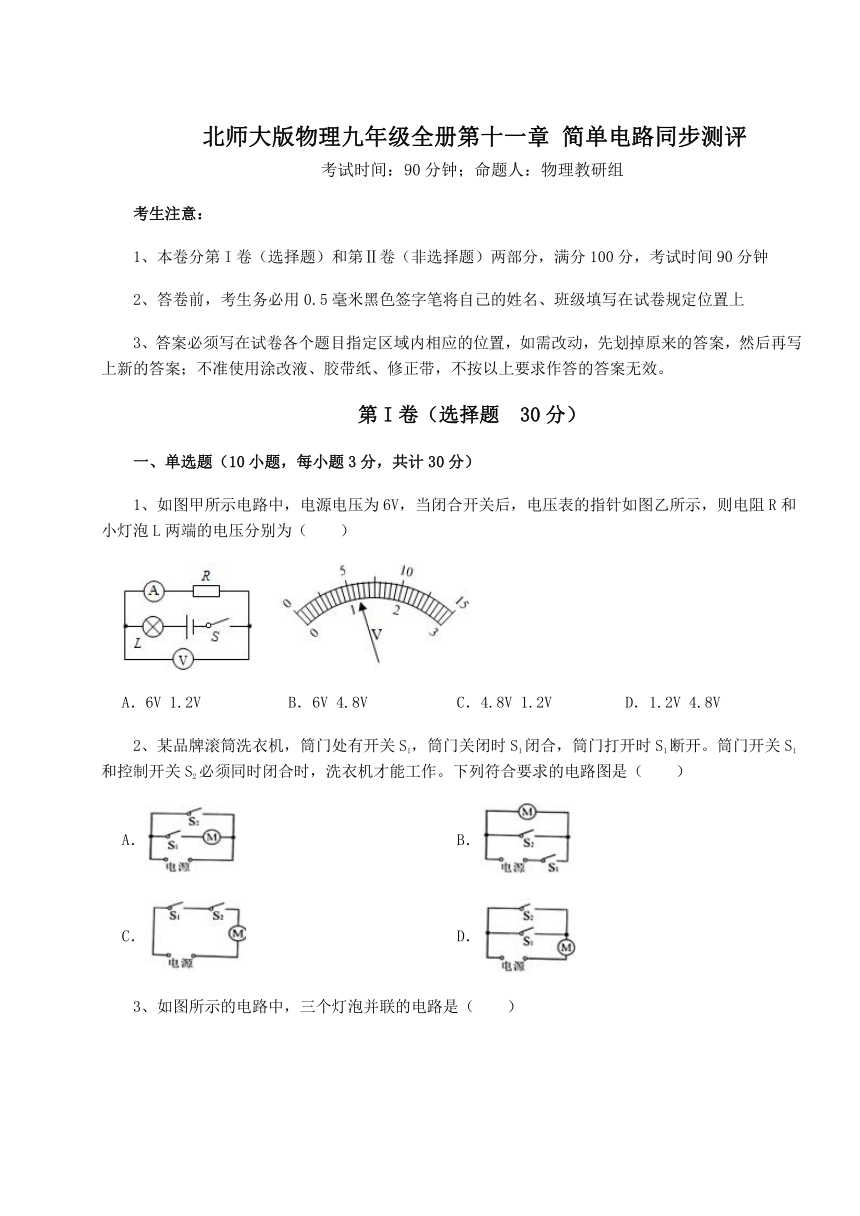

北师大版物理九年级全册第十一章 简单电路同步测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（　　）
A．6V 1.2V B．6V 4.8V C．4.8V 1.2V D．1.2V 4.8V
2、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（　　）
A． B．
C． D．

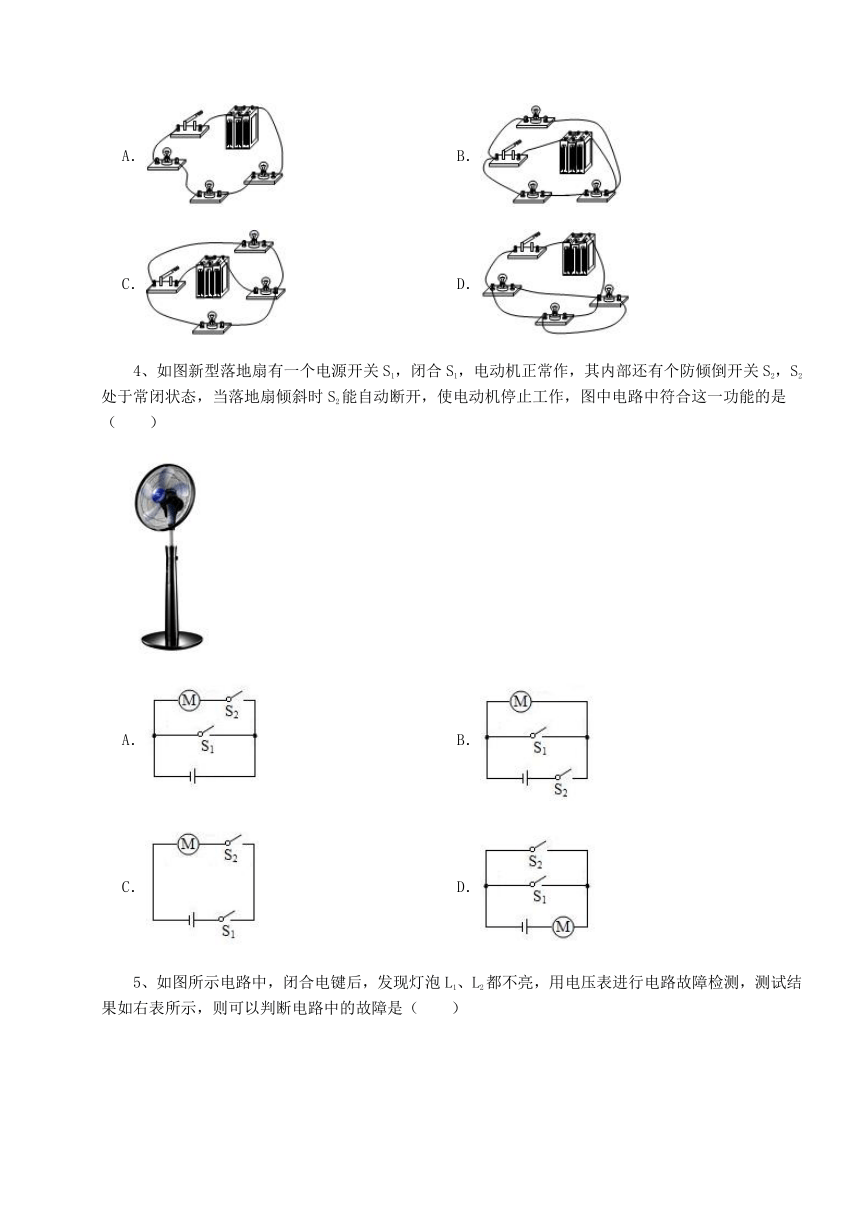

3、如图所示的电路中，三个灯泡并联的电路是（　　）
A． B．
C． D．
4、如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是（　　）
A． B．
C． D．

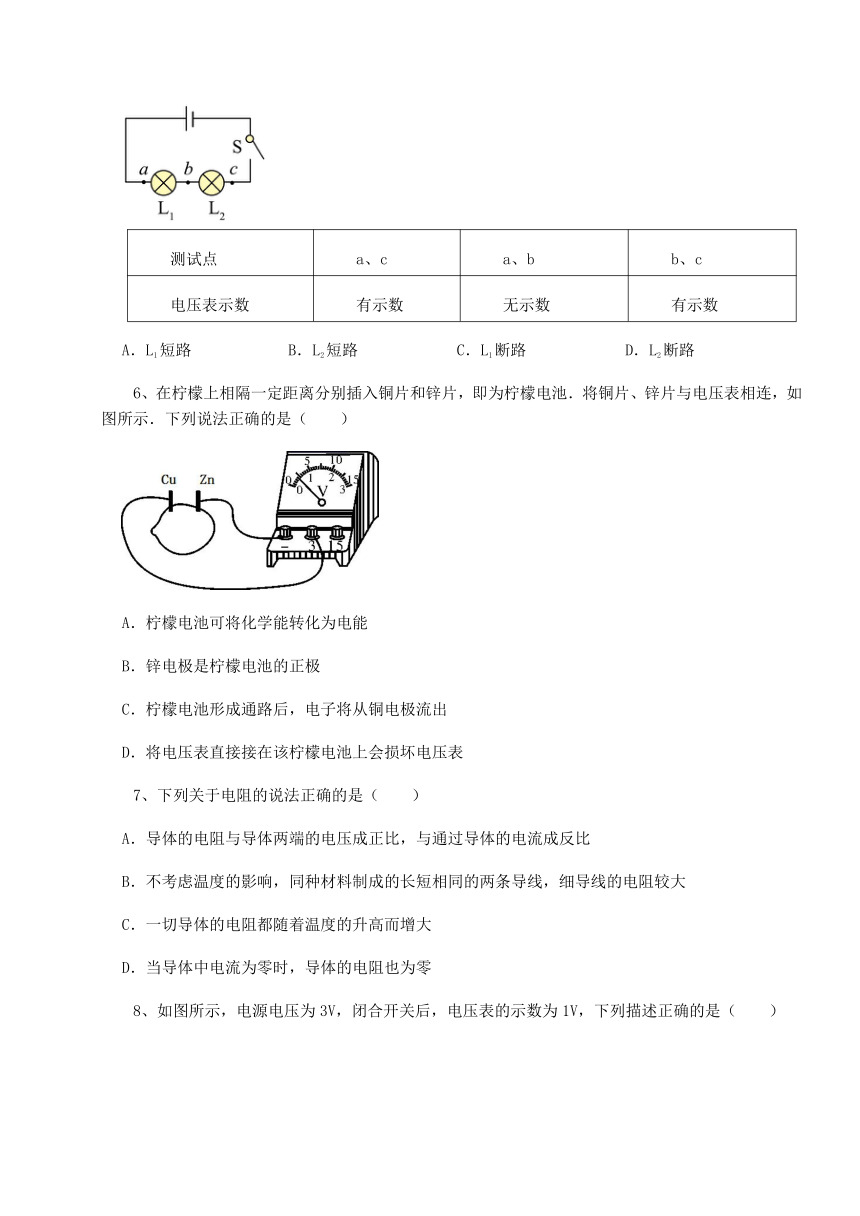

5、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（　　）
测试点 a、c a、b b、c
电压表示数 有示数 无示数 有示数
A．L1短路 B．L2短路 C．L1断路 D．L2断路
6、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（　　）
A．柠檬电池可将化学能转化为电能
B．锌电极是柠檬电池的正极
C．柠檬电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该柠檬电池上会损坏电压表
7、下列关于电阻的说法正确的是（　　）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大
C．一切导体的电阻都随着温度的升高而增大
D．当导体中电流为零时，导体的电阻也为零

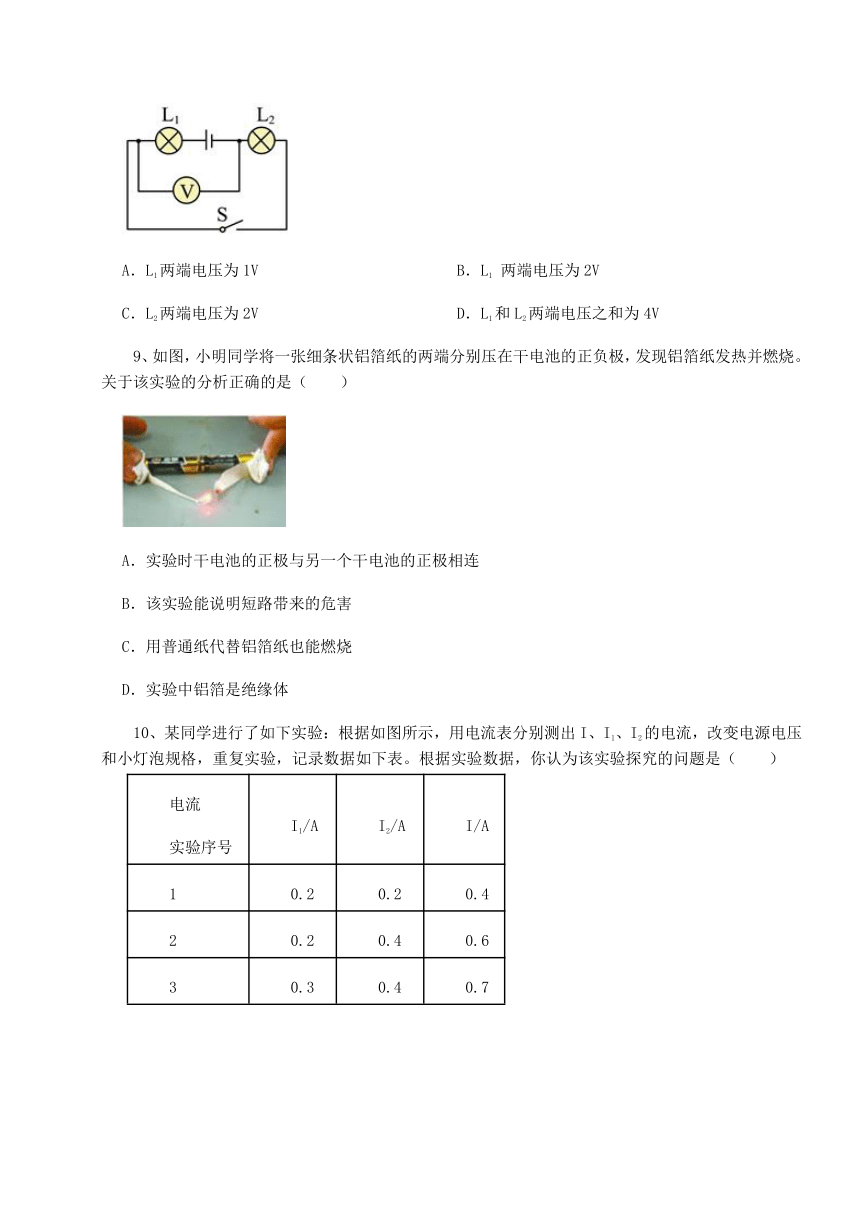

8、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（　　）
A．L1两端电压为1V B．L1 两端电压为2V
C．L2两端电压为2V D．L1和L2两端电压之和为4V
9、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）
A．实验时干电池的正极与另一个干电池的正极相连
B．该实验能说明短路带来的危害
C．用普通纸代替铝箔纸也能燃烧
D．实验中铝箔是绝缘体

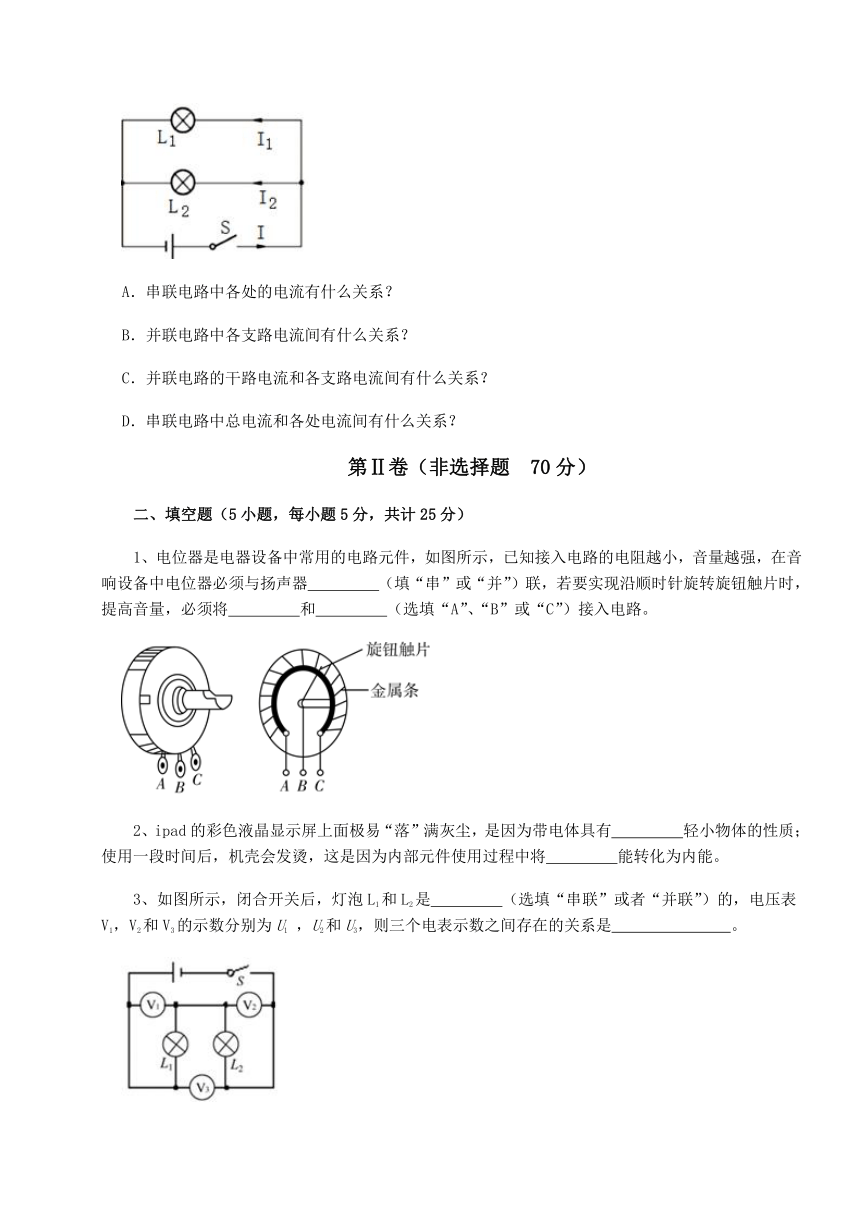

10、某同学进行了如下实验：根据如图所示，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如下表。根据实验数据，你认为该实验探究的问题是（　　）
电流 实验序号 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.2 0.4 0.6
3 0.3 0.4 0.7
A．串联电路中各处的电流有什么关系？
B．并联电路中各支路电流间有什么关系？
C．并联电路的干路电流和各支路电流间有什么关系？
D．串联电路中总电流和各处电流间有什么关系？
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、电位器是电器设备中常用的电路元件，如图所示，已知接入电路的电阻越小，音量越强，在音响设备中电位器必须与扬声器　 　（填“串”或“并”）联，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将　 　和　 　（选填“A”、“B”或“C”）接入电路。
2、ipad的彩色液晶显示屏上面极易“落”满灰尘，是因为带电体具有　 　轻小物体的性质；使用一段时间后，机壳会发烫，这是因为内部元件使用过程中将　 　能转化为内能。
3、如图所示，闭合开关后，灯泡L1和L2是　 　（选填“串联”或者“并联”）的，电压表V1，V2和V3的示数分别为U1 ，U2和U3，则三个电表示数之间存在的关系是　 　。
4、如图所示，L1和L2两个小灯泡接入电路中，电源电压为6V，当开关闭合时，电压表示数为4V，则L1两端电压是　 　V，L2两端电压是　 　V。当开关S断开时，电压表的示数为　 　V。
5、如图甲所示电路，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中a 电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b 电流表的读数应为　 　A，则通过 L2 的电流为　 　A。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示的电路中，电源两端电压保持6 V不变， 闭合开关S，电流表的示数为0.6A，通过电阻R1的电流为0.5A。
求：电阻R2两端电压和电流。
2、如图所示，电源电压为3V，闭合开关，A1的示数为0.5A，A2的示数为0.2A，求：
（1）经过灯L2的电流是多少？
（2）经过灯L1的电流是多少？
（3）电压表示数是多少？
3、如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“20Ω 2A”，此时滑片的位置处于最大阻值的一半处，求：
（1）通过R2的电流；
（2）通过R1的电流；
（3）R2两端的电压；
（4）R1的滑片P移至最左端时，R1的电压。
四、实验探究（2小题，每小题12分，共计24分）
1、 “探究串联电路的电压关系”的实验电路如图所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该　 　。
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？请说明理由。
答：　 　；理由：　 　。
（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为哪组数据不合理，请说明理由。
答：　 　；理由：　 　。
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 2.1 2.4 4.5
2 2.5 1.5 0.8
3 1.1 1.7 2.8
4 1.4 1.2 2.6
2、在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时，开关应处于 　 　状态。
（2）电流表应 　 　（填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的 　 　点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 　 　A。
（4）根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：　 　（写出关系式即可）。
（5）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验数据，他由此得到的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
A点的电流IA B点的电流IB C点的电流IC
0.18A 0.18A 0.36A
①　 　；
②　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】由电路图可知，灯泡L、定值电阻R串联，电压表V测的是R两端的电压，由此可知，电压表示数应小于电源电源6V，因此量程是0～3V，则它的示数UR=1.2V，即电阻R两端电压为1.2V，由串联电路的特点知，灯泡L两端的电压UL=U﹣UR=6V-1.2V=4.8V
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，确定电压表的量程，然后读出电压表的读数，根据串联电路的电压特点，求出灯泡L、定值电阻R的电压值。
2、【答案】C
【解析】【解答】AB．由电路图可知，开关S2、S2闭合时，会造成电源短路，洗衣机不工作，AB不符合题意；
C．由电路图可知，两开关串联共同控制洗衣机，两开关同时闭合时洗衣机工作，否则不工作，C符合题意；
D．由电路图可知，两开关并联，闭合其中任意一个开关时，洗衣机都工作，D不符合题意。
故答案为：C。
【分析】根据题意得出两开关的连接方式，逐项分析即可。
3、【答案】D
【解析】【解答】A．三个灯泡依次连接，即三个灯泡是串联的，A不符合题意；
B．下面两个灯泡串联连接后又与上面的灯泡并联，是混联电路，B不符合题意；
C．两个灯泡并联连接后又与另外一个灯泡串联，是混联电路，C不符合题意；
D．三个灯泡都是并列连接的，即三个灯泡为并联，D符合题意。
故答案为：D。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响。
4、【答案】C
【解析】【解答】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，ABD选项不符合题意，C选项符合题意。
故答案为：C。
【分析】多个开关共同控制用电器时，开关和用电器串联。
5、【答案】D
【解析】【解答】A．如果L1短路，则灯L2可以亮，A不符合题意；
B．如果L2短路，灯L1可以亮，B不符合题意；
C．如果L1断路，则电压表接ab两点时应有示数，与题意不符，C不符合题意；
D．如果L2断路，则现象与题意符合，D符合题意。
故答案为：D。
【分析】用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其他地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方断路了。
6、【答案】A
【解析】【解答】A．柠檬电池是将化学能转化为电能，A符合题意；
B．根据图示可知，与电压表正接线柱相连的为铜片，因此铜电极为正极，B不符合题意；
C．柠檬电池形成通路后，电流从正极流向负极，因此电子从负极流向正极，即电子将从锌电极流出，C不符合题意；
D．根据图示可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该柠檬电池上，不会损坏电压表，D不符合题意；
故答案为：A
【分析】根据电压表的正确使用方法确定电源的正负极；电池是将化学能转化为电能的装置；正电荷定向移动的方向为电流的方向；电流表接入电路时应串联。
7、【答案】B
【解析】【解答】AD．导体的电阻是导体本身的一种性质，由自身的材料、长度、横截面积决定，还与温度有关，与其两端的电压和是否有电流通过它无关，AD不符合题意；
B．在温度和材料一定时，导体的电阻与长度成正比，与横截面积成反比，B符合题意；
C．金属电阻随着温度上升而增大，半导体随着温度上升而减少，C不符合题意。
故答案为：B。
【分析】电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关。
8、【答案】B
【解析】【解答】由图可知，L1、 L2串联，电压表测量L2两端的电压，则L2两端电压为1V，由串联分压可知U1=U-U2=3V-1V=2V
故答案为：B。
【分析】在串联电路中，总电压等于各用电器电压和。
9、【答案】B
【解析】【解答】A．实验时干电池的正极与另一个干电池的负极相连，A不符合题意；
BD．铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量，所以该实验反映了短路带来的危害，B符合题意、D不符合题意；
C．普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，C不符合题意。
故答案为：B。
【分析】铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量。
10、【答案】C
【解析】【解答】如图两灯是并联关系，实验表格记录的是干路电流和两支路电流，而在并联电路中，干路电流等于各支路电流之和，所以这个实验是为了探究并联电路中干路电流和各支路电流的关系。ABD不符合题意，C符合题意。
故答案为：C。
【分析】由电路图知，两灯泡并联，实验测量的是各支路电流与干路电流，根据电路结构及测量的量判断探究的问题。
二、填空题
1、【答案】串；B；C
【解析】【解答】收音机上用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中的电流，达到调节收音机音量的目的。所以电位器应与扬声器串联。
B必须接入，如果只接AC，无论怎么调节，电阻不变，电流不变，故顺时针方向旋转调节旋钮时，提高音量，即使扬声器电流变大，电阻变小，由图知，应将B和C接入电路。
【分析】当电路中电阻改变时，滑动变阻器应与被控制元件串联，根据欧姆定律可判断电路中电流的变化。
2、【答案】吸引；电
【解析】【解答】因为带电体具有吸引轻小物体的性质，所以彩色液晶显示屏上面极易“落”满灰尘。机壳会发烫，内部元件使用过程中，消耗电能，产生一部分内能，将电能转化为内能。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体；电流做功的实质就是把电能转化为其他形式的能，例如机械能、内能、化学能等，电动机将电能转化为机械能，电阻将电能转化为内能。
3、【答案】串联；U3 =U1 +U2
【解析】【解答】在电路中，电压表相当于断路，由电路图知道，电流从电源正极依次经过L1、L2、开关回到电源负极，所以，L1和L2 是串联连接；由图知道，V1 并联在L1 两端，所以，V1 测量L1 两端的电压；而V2 与L2 并联，所以V2 测量L2 两端的电压；V3 直接并联在电源两端，所以V3 测量电源电压；由于串联电路两端的电压等于各部分电压之和，所以，电源电压等于L1 两端的电压与L2 两端的电压之和，即三个电表示数之间存在的关系是：U3 =U1 +U2 。
【分析】各用电器顺次连接是串联电路；串联电路中，各用电器的电压和等于电源电压。
4、【答案】2；4；6
【解析】【解答】如图所示，电压表测L2两端电压，为4V；电源电压为6V，L1两端电压为2V。当开关S断开时，电压表被串联到电路中，示数等于电源电压，示数为6V。
【分析】串联电路中，电源电压等于各用电器电压之和；电压表和所测量的位置并联。
5、【答案】L1；1.2；0.9
【解析】【解答】由图可知两灯并联。电流表a测L1的电流，电流表b测干路电流。所以电流表a的量程是0~0.6A，即0.3A，电流表b量程是0~3A,即1.2A。所以L2的电流。
【分析】首先分析电路连接方式和电流表测量的电流。然后由并联电路中干路电流等于各支路电流之和求解。
三、计算题
1、【答案】解：由电路图可知，电阻R1、R2并联，R2两端电压电压电源电压，即：
U2=U=6V；
电流表测干路中的电流I=0.6A，
根据并联电路电流规律可知，通过电阻R2的电流：
I2=I I1=0.6A 0.5A=0.1A。
答：电阻R2两端电压为6V；电流为0.1A。
【解析】【分析】并联电路中各支路电压和电源电压都相等，各支路电流之和等于干路电流。
2、【答案】（1）解：由图可知，两灯泡L1、L2并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路电流，电压表测量电源电压。所以经过灯L2的电流I2=0.2A
答：经过灯L2的电流是0.2A；
（2）解：根据并联电路电流关系可得经过灯L1的电流I1= I- I2=0.5A -0.2A=0.3A
答：经过灯L1的电流是0.3A；
（3）解：电压表测量电源电压，示数为U=3V
答：电压表示数是3V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，根据并联电路电流关系可得经过灯L2、L1的电流。
（2）根据并联电路电压关系可得电压表示数。
3、【答案】（1）解：闭合开关，R1与R2并联，电流表A1测干路的电流，I=0.6A，电流表A1测R2的电流I2=0.2A。
答：通过R2的电流是0.2A；
（2）解：由并联电路电流的规律可知通过R1的电流I1=I-I2=0.6A-0.2A=0.4A
答：通过R1的电流是0.4A；
（3）解：由并联电路电压的规律可知R2两端的电压U2=U=6V
答：R2两端的电压是6V；
（4）解：滑片移至左端，R1与R2并联，由并联电路电压的规律可知R1的电压U1=U=6V
答：R1的滑片P移至最左端时，R1的电压是6V。
【解析】【分析】（1）根据支路电流表示数，判断此支路电流大小；
（2）根据并联电路电流规律，计算支路电流大小；
（3）电压表和所测量的位置并联，测量电压；
（4）根据并联电路电压规律，计算电压大小。
四、实验探究
1、【答案】（1）不相同
（2）断开开关，换用小量程，重做实验
（3）不正确；电压表正负接线柱接反了
（4）第2组；本次实验总电压不等于各部分电路两端电压之和
【解析】【解答】(1)为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。
(2)根据图2电压表所示情况可知，电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用较小量程重新做实验。
(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了。
(4)因为第2组实验数据串联电路的总电压小于灯各部分两端的电压之各，可能是在测量总电压时看错量程读数了。
【分析】（1）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多，故为了使探究得出的结论具有普遍意义，选择不同规格的灯泡。
（2）用电压表测量电压时，要选择合适的量程，否则指针偏转角度过大或过小。
（3）用电压表测量电压时，电流应从电压表正接线柱流入，从负接线柱流出，否则指针反向偏转。
（4）串联电路两端的电压等于各部分电压之和。
2、【答案】（1）断开
（2）串联；C
（3）电流表正负接线柱接反了；0.24
（4）
（5）用的是同规格的灯泡；只有一组实验数据
【解析】【解答】（1）在连接电路过程中，开关应该断开。
（2）电流表应串联在被测电路中；若要测量干路电流，由电路图可知，电流表应接在甲图中的C点。
（3）闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0～06A，分度值为0.02A，示数为0.24A。
（4）根据表格中的数据可知，在并联电路中，干路中的电流等于支路电流的和，即
（5）由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，只进行了一次实验，只测出了一组实验数据，由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据。
【分析】（1）电路连接时，开关要断开；
（2）电流表和所测量的位置测量；测量干路电流时，串联在干路上；
（3）电流表的接线柱接反时，指针反向偏转；根据指针位置，测量电流；
（4）在并联电路中，干路电流等于各支路电流之和；
（5）探究并联电路电流规律时，选择不同规格的用电器，进行多次实验可以探究普遍性。
