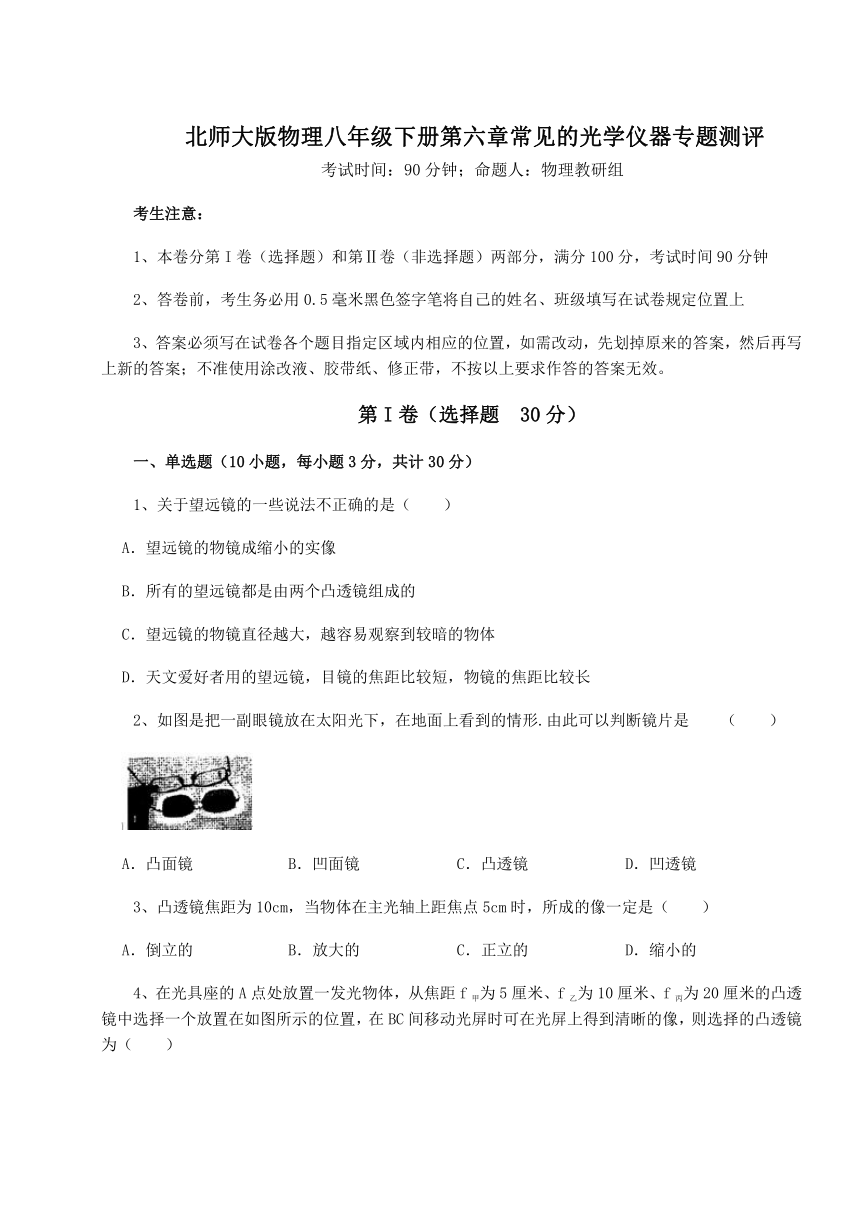

北师大版物理八年级下册第六章常见的光学仪器专题测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于望远镜的一些说法不正确的是（ ）
A．望远镜的物镜成缩小的实像
B．所有的望远镜都是由两个凸透镜组成的
C．望远镜的物镜直径越大，越容易观察到较暗的物体
D．天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长
2、如图是把一副眼镜放在太阳光下，在地面上看到的情形.由此可以判断镜片是 （ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
3、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（ ）
A．倒立的 B．放大的 C．正立的 D．缩小的

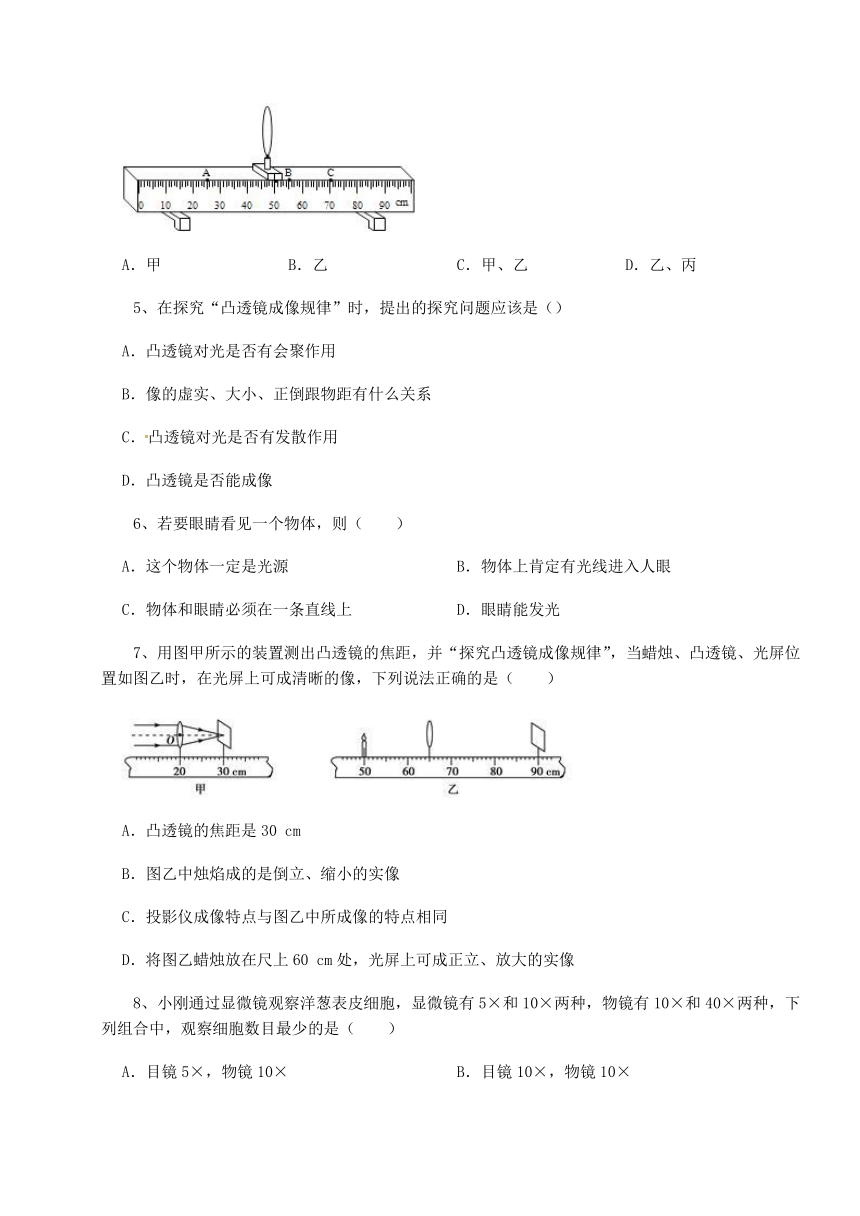

4、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（ ）
A．甲 B．乙 C．甲、乙 D．乙、丙
5、在探究“凸透镜成像规律”时，提出的探究问题应该是（）
A．凸透镜对光是否有会聚作用
B．像的虚实、大小、正倒跟物距有什么关系
C．凸透镜对光是否有发散作用
D．凸透镜是否能成像
6、若要眼睛看见一个物体，则（ ）
A．这个物体一定是光源 B．物体上肯定有光线进入人眼
C．物体和眼睛必须在一条直线上 D．眼睛能发光
7、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（ ）
A．凸透镜的焦距是30 cm
B．图乙中烛焰成的是倒立、缩小的实像
C．投影仪成像特点与图乙中所成像的特点相同
D．将图乙蜡烛放在尺上60 cm处，光屏上可成正立、放大的实像
8、小刚通过显微镜观察洋葱表皮细胞，显微镜有5×和10×两种，物镜有10×和40×两种，下列组合中，观察细胞数目最少的是（ ）
A．目镜5×，物镜10× B．目镜10×，物镜10×
C．目镜5×，物镜40× D．目镜10×，物镜40×
9、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（ ）
A．是物 B．是放大正立的实像
C．是放大正立的虛像 D．是放大倒立的实像

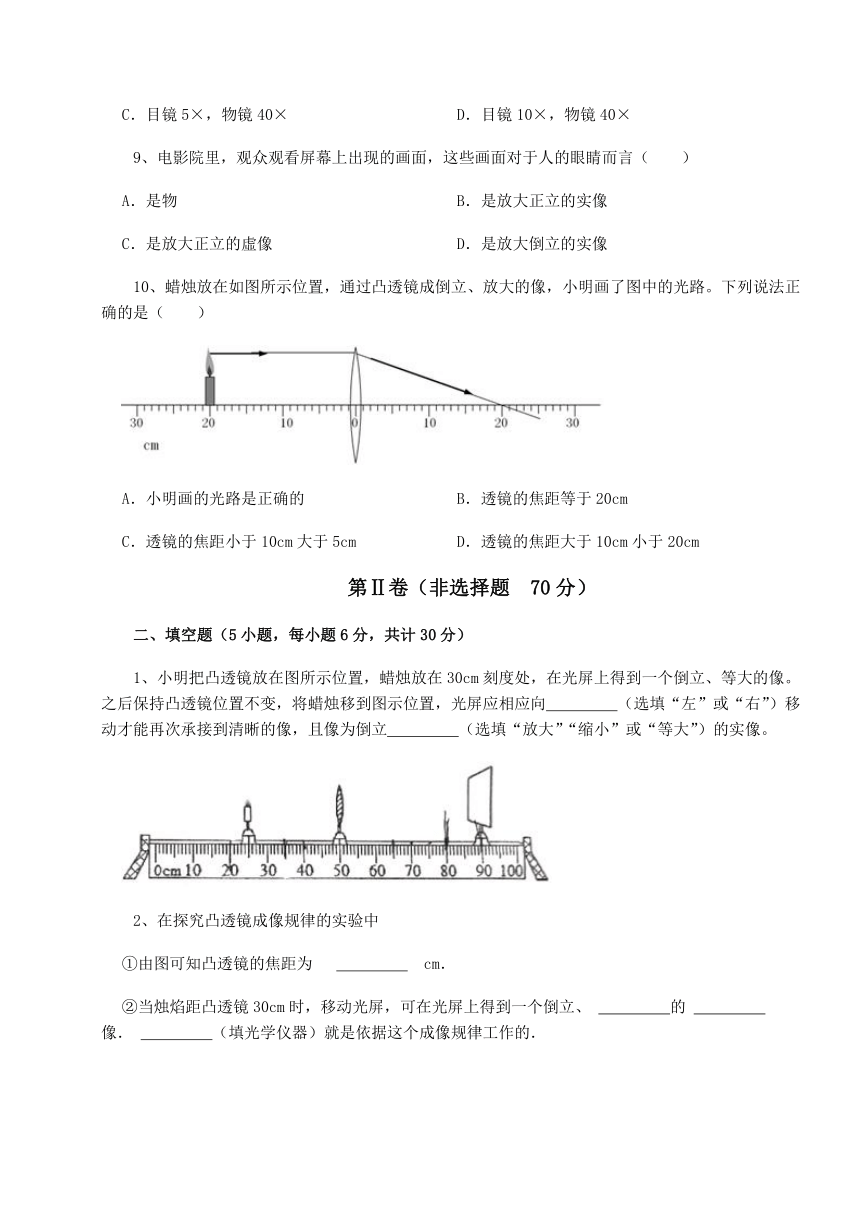

10、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（ ）
A．小明画的光路是正确的 B．透镜的焦距等于20cm
C．透镜的焦距小于10cm大于5cm D．透镜的焦距大于10cm小于20cm
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、小明把凸透镜放在图所示位置，蜡烛放在30cm刻度处，在光屏上得到一个倒立、等大的像。之后保持凸透镜位置不变，将蜡烛移到图示位置，光屏应相应向 （选填“左”或“右”）移动才能再次承接到清晰的像，且像为倒立 （选填“放大”“缩小”或“等大”）的实像。
2、在探究凸透镜成像规律的实验中
①由图可知凸透镜的焦距为 cm．
②当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个倒立、 的 像． （填光学仪器）就是依据这个成像规律工作的．

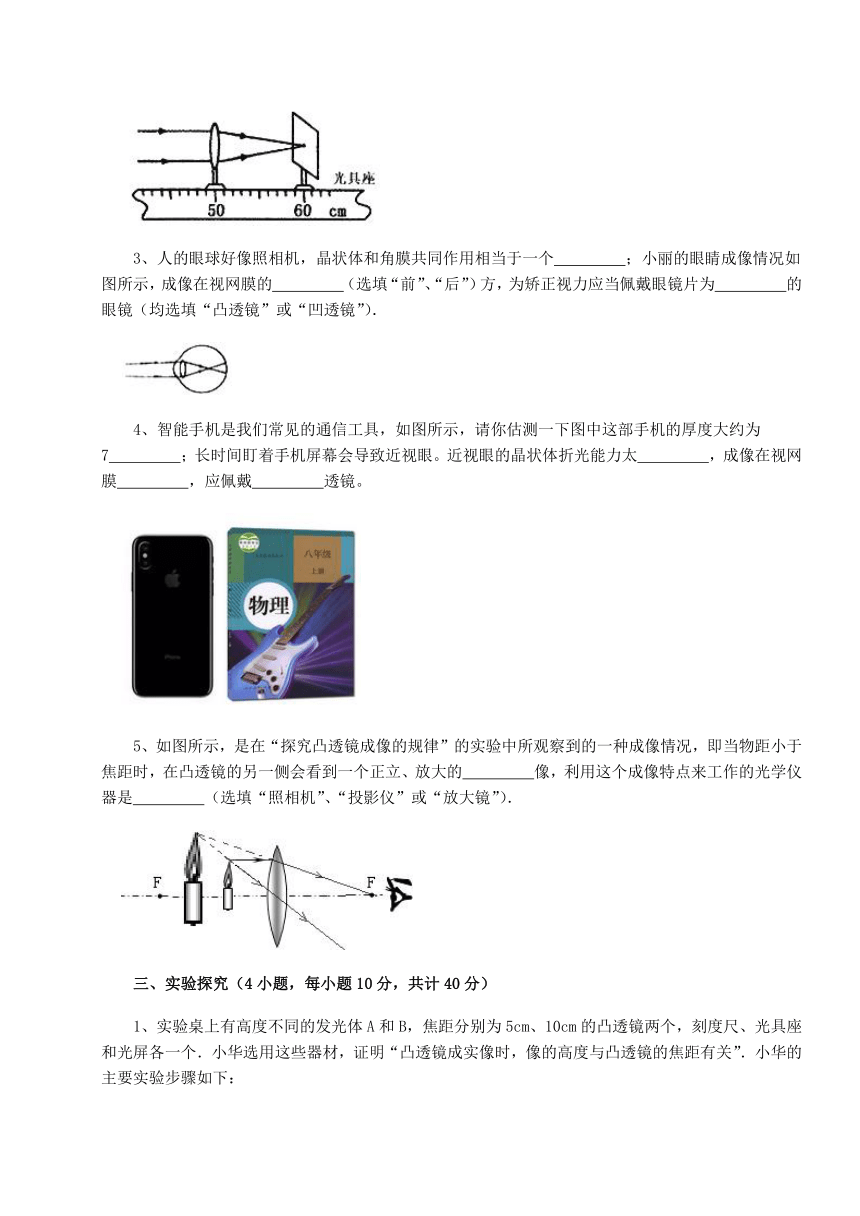

3、人的眼球好像照相机，晶状体和角膜共同作用相当于一个 ；小丽的眼睛成像情况如图所示，成像在视网膜的 （选填“前”、“后”）方，为矫正视力应当佩戴眼镜片为 的眼镜（均选填“凸透镜”或“凹透镜”）．
4、智能手机是我们常见的通信工具，如图所示，请你估测一下图中这部手机的厚度大约为7 ；长时间盯着手机屏幕会导致近视眼。近视眼的晶状体折光能力太 ，成像在视网膜 ，应佩戴 透镜。
5、如图所示，是在“探究凸透镜成像的规律”的实验中所观察到的一种成像情况，即当物距小于焦距时，在凸透镜的另一侧会看到一个正立、放大的 像，利用这个成像特点来工作的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）．
三、实验探究（4小题，每小题10分，共计40分）
1、实验桌上有高度不同的发光体A和B，焦距分别为5cm、10cm的凸透镜两个，刻度尺、光具座和光屏各一个．小华选用这些器材，证明“凸透镜成实像时，像的高度与凸透镜的焦距有关”．小华的主要实验步骤如下：
①将焦距为5cm的凸透镜固定在光具座中央，将发光体A、光屏分别放在凸透镜两侧．调节发光体A、凸透镜和光屏的高度，使它们的中心在同一水平线上．
②用刻度尺测出发光体A的高度，并记录在表格中．
③将发光体A放在光具座上距凸透镜30cm处，移动光屏，在光屏上得到发光体A清晰的像，用刻度尺测量像的高度，并记录在表格中．
④用刻度尺测出发光体B的高度，并记录在表格中．
⑤将发光体B放在光具座上距凸透镜30cm处，用焦距10cm凸透镜替换焦距5cm的凸透镜，调节发光体B、凸透镜和光屏，使它们的中心在同一高度，移动光屏，在光屏上得到发光体B清晰的像，用刻度尺测量像的高度，并记录在表格中．
根据以上叙述，回答下列问题：
（1）小华的探究过程中存在的问题： ．
（2）请你针对小华探究过程中存在的问题，写出改正措施： ．
2、小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后， 发现蜡烛火焰飘忽不定、像与物对比难判定等问题， 小明对实验装置进行了创新， 创新点如图 所示： 光具座上凸透镜所在位置为零刻度线， 数值向左、向右依次增大；在标有均匀格子的面板上用制作成字母“A”形状的 LED 灯（高为 4cm）替代蜡烛；光屏上标有同样的均匀格子。
（1）小明所创新的实验装置的好处有：
①可以从光具座上直接读出物距和 ；
②光屏上所成的像 （选填：“会”或“不会”）飘忽不定；
③从光屏的格子上可以更准确得出像与物的 关系。
（2）小明的实验数据如下表 所示， 请解答：
实验次数 物距/cm 像距/cm 像高/cm
1 30 15 2
2 20 20 4
3 15 30 8
④由数据可知： 实验中所用的凸透镜的焦距为 cm；
⑤根据实验数据推测， 当把物体“A”放在光具座最左端时，物体所成的像的高度 （选填：“大于”、“小于”或“等于”）2cm.；
⑥分析数据，你可初步得出的凸透镜成像规律之一是： 。
3、小明做“探究凸透镜成像规律”的实验．
（1）为了测出凸透镜的焦距，小明同学将凸透镜正对着太阳光，调整光屏位置如图甲所示，则该凸透镜的焦距为 cm．
（2）如图乙所示，经过调节后，此时在光屏上得到一个清晰的像， 就是利用这一成像规律工作的，若遮去凸透镜的上面一半，则物体像的大小将 ．
（3）接下来，小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变 了，若不改变蜡烛和凸透镜的位置，应将光屏 （选填“远离”或“靠近”）凸透镜．
4、某小组进行“探究凸透镜成像规律”的实验：
（1）由图甲可知，该透镜的焦距是 cm．
（2）实验时，为了使像成在光屏的中央，要调节烛焰、透镜和光屏三者的中心在 ．
（3）如图乙所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的 点，此成像规律在实际生活中的应用是 ．
（4）小莉同学患近视眼．下列四个选项中，正确表示小莉同学近视眼及其矫正情况的是 ．
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】解：A、望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立，缩小的实像，相当于照相机的工作原理，故A正确；
B、一般情况下，望远镜物镜由凸透镜组成，目镜由凸透镜或凹透镜两种类型．观察天体物理方面，一般采用反射式望远镜，采用凹面镜做物镜，故B错误；
C、天文望远镜的物镜口径做得越大，会聚的光线更多，从而观测到较暗的星，故C正确；
D、望远镜的物镜和目镜都是凸透镜，望远镜的物镜焦距长，目镜焦距短，是为了使像放大更大的倍数，故D正确．
故选B．
【分析】（1）望远镜中物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大．
（2）望远镜有两种：一是折射望远镜，用透镜作物镜的望远镜；二是反射望远镜，用凹面反射镜作物镜的望远镜．
（3）望远镜的物镜口径做得越大，会聚的光线更多．
（4）望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同．
2、【答案】D
【解析】【解答】 眼镜为透镜，眼镜分为近视眼镜和远视眼镜，其中近视眼镜的镜片为凹透镜，远视眼镜的镜片为凸透镜，凹透镜对光线有发散作用，凸透镜对光线汇聚作用，图中眼镜放在阳光下，与眼镜形状相同的影区外围较亮，说明太阳光经过该镜光线范围大了些，即光线发散了，而能对光线发散的透镜为凹透镜，D符合题意.
故答案为：D.
【分析】凸透镜对光线具有会聚作用，会使中间较亮，四周较暗，凹透镜对光具有发散作用，现象为中间较暗，四周较亮.
3、【答案】B
【解析】【解答】已知f=10cm，物体在主光轴上距焦点5cm，则物距可能为10cm+5cm=15cm，此时物体处于1倍和2倍焦距之间，所以成倒立放大的实像；
也可能为10cm﹣5cm=5cm，所以此时成正立放大的虚像．
两次成像的共同特点为：成放大的像．
故选B．
【分析】凸透镜的焦距为10cm，当物体放在主轴上距焦点5cm时，成像情况有两种：成放大的倒立的实像和成正立放大的虚像．
4、【答案】C
【解析】【解答】解：由图可知，此时的像距在5cm﹣﹣20cm之间，此时的物距为25cm，物距大于像距，所以在光屏上成的是倒立、缩小的实像，像距应在一倍焦距和二倍焦距之间：当像距为5cm时：f＜5cm＜2f，则2.5cm＜f＜5cm；当像距为20cm时：f＜20cm＜2f，则10cm＜f＜20cm；由此可知，凸透镜的焦距应在2.5cm﹣20cm之间．
故选：C．
【分析】根据物距和像距的大小，判断成像的性质，然后根据像距和焦距的关系判断焦距的大小．
5、【答案】B
【解析】【解答】探究“凸透镜成像规律”，首先提出问题：成像情况是如何变化，变化的原因是什么？
那么可进行猜想，如：①物体离凸透镜的距离，②光屏离凸透镜的距离；
③什么时候成正立的像，什么时候成倒立的像等…．
所以可以提出的探究问题应该是：像的虚实、大小、正倒跟物距的关系是什么．
故选B．
【分析】根据探究的实验目的，提出问题，进行合理的猜想，从而确定探究问题．
6、【答案】B
【解析】【分析】若要使眼睛看见一个物体，一定是物体发出的光，或者反射的光线进入眼里，这个物体不一定是光源。故选B
【点评】要解答本题需掌握：眼睛看见物体是因为物体发出的光，或者反射的光线进入眼里。是中招的热点。
7、【答案】C
【解析】【解答】A．如图甲，平行于主光轴的光线经凸透镜后会聚到一个点上，该点为焦点，该点到凸透镜的距离为焦距，则可得焦距为f=30.0cm-20.0cm=10.0cm
A不符合题意；
BC．观察图乙可知，此时物距小于像距，则成倒立、放大的实像，投影仪成像原理与图乙相同，B不符合题意，C符合题意；
D．当图乙的蜡烛位于60cm处时，物距为10cm，物距等于焦距，不成像，D不符合题意。
故答案为：C。
【分析】在探究凸透镜成像时，平行光经过透镜后会会聚到一个点上，此点即为焦点，焦点到光心的距离为焦距；当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
8、【答案】D
【解析】【解答】选择放大倍数最大的组合，即为观察到细胞数目最少的：
A、5×10=50；
B、10×10=100；
C、5×40=200；
D、10×40=400．
故选D．
【分析】显微镜的物镜、目镜的数字代表放大倍数，物镜的数字和目镜的数字相乘代表显微镜的放大倍数，比如：物镜是20X，目镜是10X，代表显微镜的放大倍数是20×10=200，即放大200倍，显微镜的视野面积是一定的，被观察细胞放大的倍数越大，视野里的细胞数目越少．这是一道跨生物学科的题，记住物镜和目镜的放大倍数相乘是显微镜所能放大的倍数．
9、【答案】A
【解析】【解答】人的眼睛晶状体和角膜共同作用相当于凸透镜，当观众观看屏幕上出现的画面时，这些画面相当于物体，能够通过晶状体和角膜成像在视网膜上。A符合题意。
故答案为：A
【分析】人看画面时，画面相对于眼睛是物体。
10、【答案】D
【解析】【解答】A．由图看出物距是20cm，焦距是20cm，而此时物体不能成倒立、放大像，A不符合题意；
B．若透镜的焦距等于20cm，物体放在20cm处时，物距等于一倍焦距，不成像，与题意不符，B不符合题意；
CD．由图知，物距为20cm，已知物体经凸透镜折射后成倒立、放大的像，说明物体在一倍焦距与二倍焦距之间，即2f＞20cm＞f
所以20cm＞f＞10cm
C不符合题意，D符合题意。
故答案为：D。
【分析】当物距f2f，成倒立、放大的实像，结合此时物距与焦距额关系求解焦距的范围即可。
二、填空题
1、【答案】左；缩小
【解析】【解答】蜡烛放在30cm刻度处，在光屏上得到一个倒立、等大的像，此时的物距等于像距，都等于二倍焦距，即u=v=2f=20.0cm
f=10.0cm，将蜡烛移到图示位置，此时的物距大于二倍焦距，物距变大了，则像距会减小，像会变小，所以应将光屏向左移动，在光屏上成倒立、缩小的实像。
【分析】物体成等大的像时，在二倍焦距点；物体远离凸透镜时，像靠近凸透镜；物体在二倍焦距外时，成像变小。
2、【答案】10；缩小；实；照相机
【解析】【解答】①由图知，焦点到凸透镜的距离为10cm，所以焦距f=10cm；
②当烛焰距凸透镜30cm时，物距大于2f，此时成倒立缩小的实像，照相机是根据这个原理制成的。
故答案为：①10；②缩小；实；照相机。
【分析】①根据焦距的定义：平行于主光轴的光线经凸透镜折射后折射光线会聚在焦点上，焦点到透镜光心的距离为焦距；
②掌握凸透镜成像的规律，知道当物距大于2f时，成倒立缩小的实像，根据这个原理制成了照相机。
3、【答案】凸透镜；前；凹透镜
【解析】【解答】解：
人的眼球好像照相机，晶状体和角膜共同作用相当于一个凸透镜；
该图中的像成在视网膜的前方，说明小丽的眼睛为近视眼；此时应佩戴发散透镜即凹透镜进行矫正，可以使光线推迟会聚，使所成的像相对于晶状体后移，成在视网膜上．
故答案为：凸透镜；前；凹透镜．
【分析】近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正．
4、【答案】mm；强；前；凹
【解析】【解答】这部手机的厚度大约为7mm；近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方；近视眼应佩戴凹透镜来进行矫正。
【分析】根据常见物体的厚度解答；近视眼的晶状体变厚，折光能力强，像成在视网膜前，利用凹透镜矫正。
5、【答案】虚；放大镜
【解析】【解答】解：当物距小于焦距时，在凸透镜的另一侧会看到一个正立、放大的虚像，利用这个成像特点来工作的光学仪器是放大镜．
故答案为：虚；放大镜．
【分析】根据凸透镜成像的情况和应用进行判断：u＜f，成正立、放大的虚像，应用于放大镜和老花镜．
三、实验探究
1、【答案】（1）改变了发光体的高度（未控制发光体的高度）
（2）在第④步中，用刻度尺测出发光体B的高度，没有必要，应去掉，且仍使用发光体A再次进行实验
【解析】【解答】解：（1）由题意探究“凸透镜成实像时，像的高度与凸透镜的焦距有关”可知，应控制物距、物体的高度不变，改变凸透镜的焦距，多次实验后分析像的高度与凸透镜的焦距是否有关，而小华的探究过程中却改变了物体的高度，故不能达到探究目的．（2）根据控制变量法，不需要改变发光物体的高度，具体的改正措施：在第④步中，用刻度尺测出发光体B的高度，没有必要，应去掉，且仍使用发光体A再次进行实验．
故答案为：（1）改变了发光体的高度（未控制发光体的高度）；（2）在第④步中，用刻度尺测出发光体B的高度，没有必要，应去掉，且仍使用发光体A再次进行实验．
【分析】（1）根据探究目的“凸透镜成实像时，像的高度与物体的高度是否有关”分析；（2）根据控制变量的思想，改变物体的高度做实验研究．
2、【答案】（1）像距；不会；大小
（2）10；小于；（1倍焦距外）物距越短像距越大（像越大）
【解析】【解答】(1)①光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大，可以直接读出物距以及像距。②用制成字母“A”状的LED灯代替蜡烛，光屏上成像更清晰、更稳定，物体不受外界环境的影响，像不会飘忽不定。③光屏上标有同样的均匀格子，从光屏上可以准确得出像与物的大小关系。(2)④ 根据u=2f=20cm成等大的实像，结合数据可知凸透镜的焦距为f=10cm；⑤由第一次实验数据知，当物距为30cm时像高2cm， 当把物体A放在光具座最左端此时物距变大，像距变小，像变小，则物体所成的像的高度小于2cm.。⑥依次分析实验1、2、3可初步得出的凸透镜成像规律：（1倍焦距外）物距越短像距越大（像越大）。
【分析】（1）①探究凸透镜成像时，可以从光具座上读取物距和像距；②物体稳定，光屏上的像是稳定的；③根据光屏上的个数，可以判断像的大小；（2）物距和像距相等时，物体在凸透镜的二倍焦距点；当物距变大时像距变小，像变小。
3、【答案】（1）10
（2）照相机；不变
（3）模糊；远离
【解析】【解答】解：（1）太阳光类似于平行光，由图可知，太阳光经凸透镜折射后会聚点是在40cm刻度线处，因此凸透镜焦距F=40cm﹣30cm=10cm；（2）由题可知，像能被光屏承接，所以是实像，由图可知，u＞f，根据凸透镜成像特点，成的是倒立缩小的实像，生活中照相机便用利用这一成像原理制成的；若遮去凸透镜的上面一半，蜡烛发出的透过凸透镜的光线会减少，根据凸透镜成像原理可知，像的亮度会变暗，但不会影响像的大小；（3）近视眼镜是凹透镜，对光有发散作用，把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，从而使蜡烛发出的光线发散，经凸透镜折射后延迟会聚，像会在离透镜更远，所以原有光屏位置上接收到的像变模糊了，就将光屏远离凸透镜．故案为：（1）10；（2）照相机；不变；（3）模糊；远离．
【分析】（1）平行于主光轴的光线经凸透镜折射后会聚一点，该点为透镜的焦点，焦距指焦点到透镜光心的距离；（2）凸透镜成实像时．当u=2f，成等大倒立的实像，v=2f=u；当u＞v，成倒立缩小的实像；u＜v时，成倒立放大的实像；发光体发出的无数条光线经凸透镜折射后会聚，便形成了实像，透过的光线越多，像便越亮，所以凸透镜的口径大小影响的是像的亮度，与大小无关；（3）近视眼镜是凹透镜，对光线有发散作用，对于本就会聚的光线而言，会使会聚延迟．
4、【答案】（1）15.0
（2）同一高度上
（3）c；幻灯机
（4）丙和甲
【解析】【解答】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f=60.0cm﹣45.0cm=15.0cm．（2）为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上；（3）由屏上得到清晰放大的实像可知，此时f＜u＜2f时，由图可知，c点正好在f和2f之间；其应用是投影仪；（4）近视眼看远处的物体时，像成在视网膜的前面，所以丙是近视眼的成像情况．近视眼需戴凹透镜矫正，所以甲是近视眼的矫正做法．
故答案为：（（1）15.0；（2）同一高度上；（3）c；幻灯机；（4）丙和甲．
【分析】（1）根据凸透镜焦点和焦距的定义进行判断；（2）为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上；（3）f＜u＜2f时，凸透镜成倒立放大的实像；（4）近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，使光线推迟会聚．
