8.2盲区课件

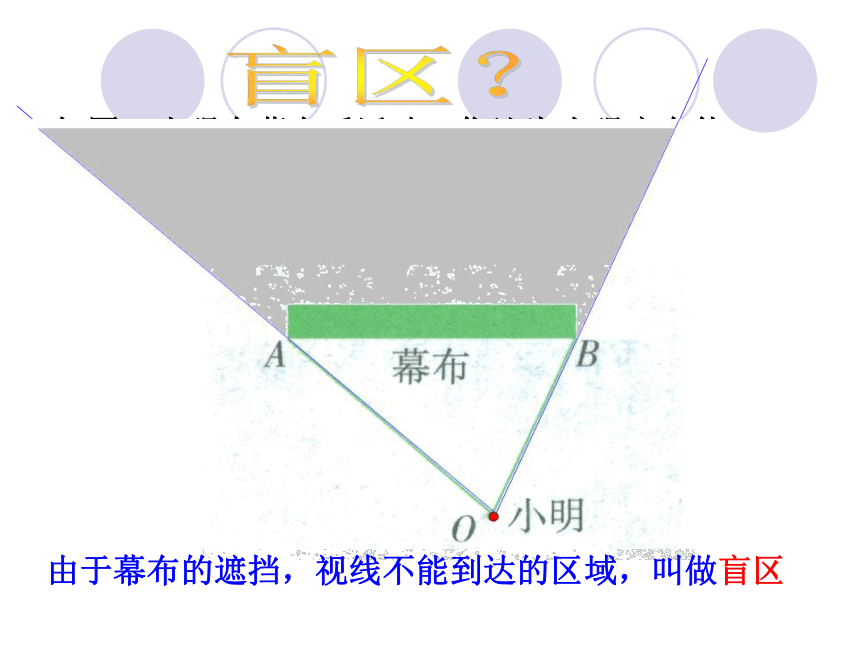

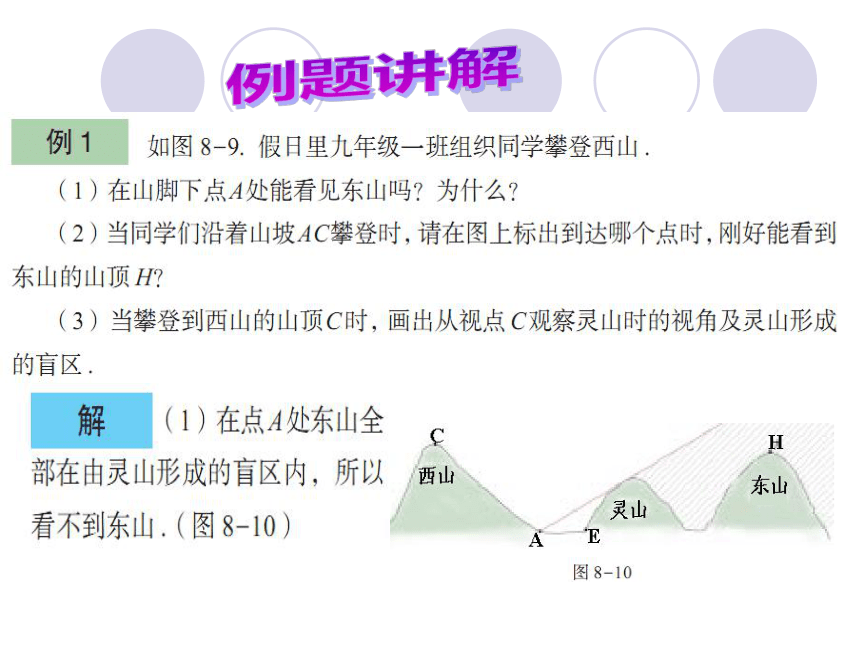

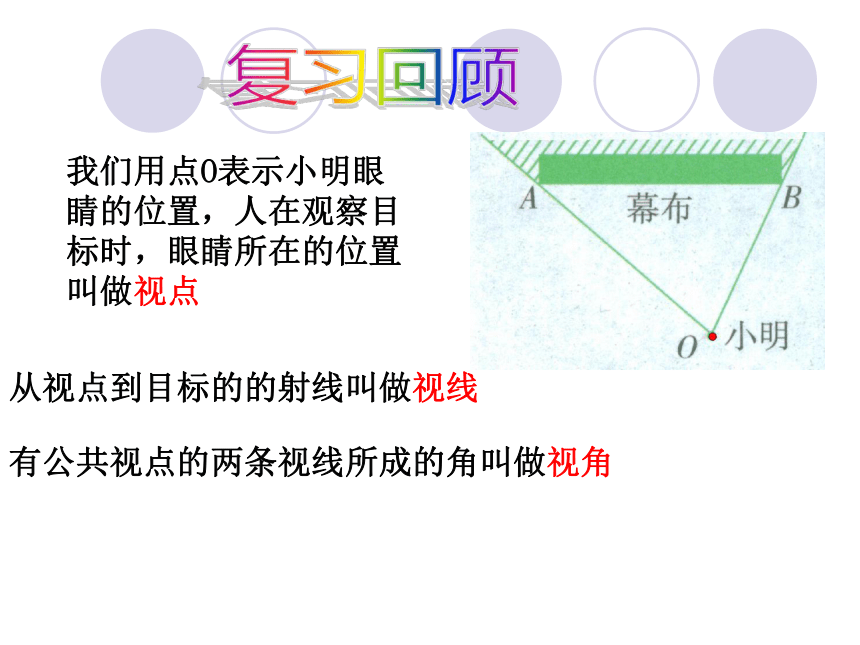

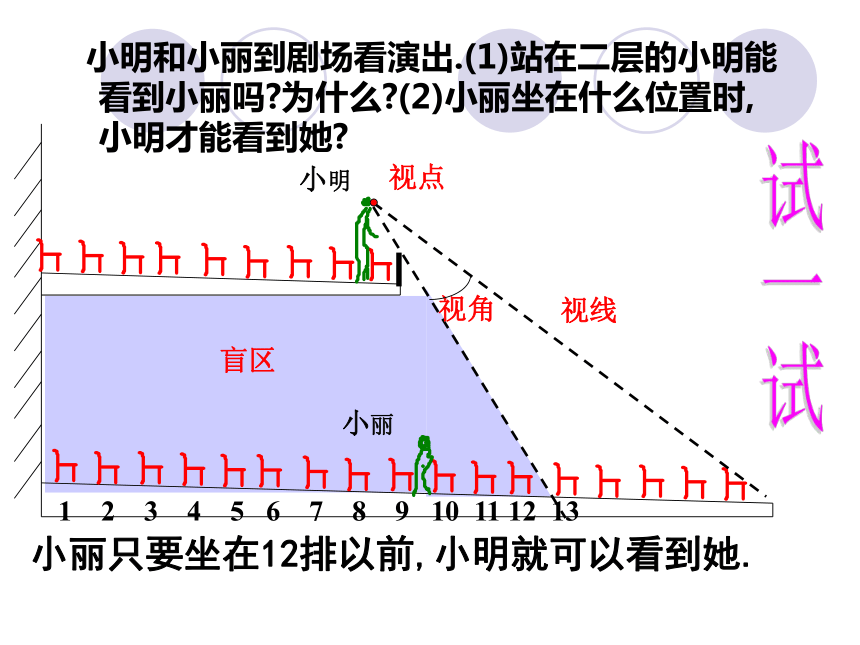

课件14张PPT。§8.2盲区第8章：投影与识图我们用点O表示小明眼睛的位置，人在观察目标时，眼睛所在的位置叫做视点从视点到目标的的射线叫做视线有公共视点的两条视线所成的角叫做视角复习回顾如图，小强在幕布后活动，你认为小强应在什么区域活动，才能不被小明（在幕布的前面）看见？请在图中画出小强的活动范围，并用阴影部分表示.由于幕布的遮挡，视线不能到达的区域，叫做盲区盲区？例题讲解小丽只要坐在12排以前,小明就可以看到她.视线盲区视点1 2 3 4 5 6 7 8 9 10 11 12 13 小明和小丽到剧场看演出.(1)站在二层的小明能看到小丽吗?为什么?(2)小丽坐在什么位置时,小明才能看到她?

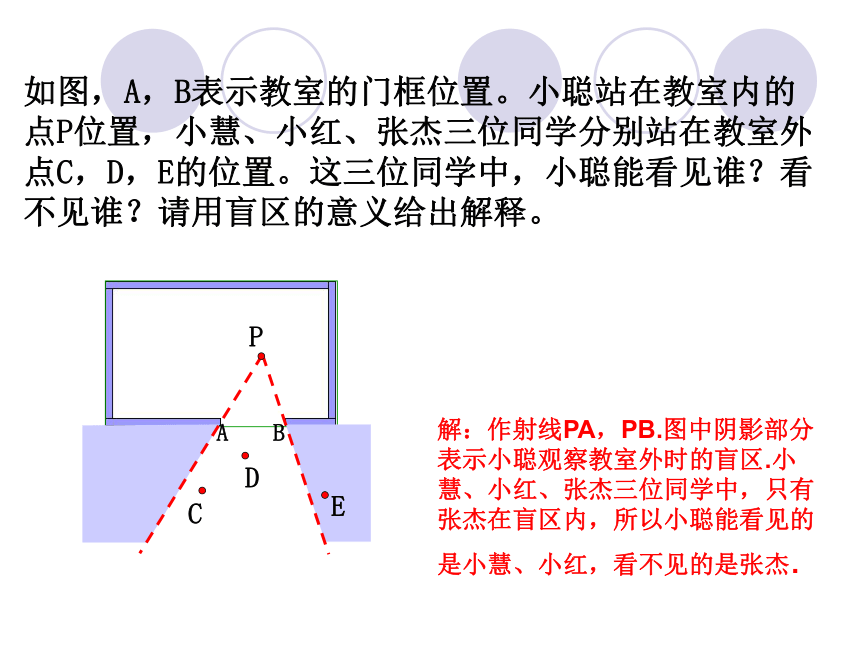

试一试如图，A，B表示教室的门框位置。小聪站在教室内的点P位置，小慧、小红、张杰三位同学分别站在教室外点C，D，E的位置。这三位同学中，小聪能看见谁？看不见谁？请用盲区的意义给出解释。PABCDE解：作射线PA，PB.图中阴影部分表示小聪观察教室外时的盲区.小慧、小红、张杰三位同学中，只有张杰在盲区内，所以小聪能看见的是小慧、小红，看不见的是张杰.有一辆客车在平坦的大路上行驶,前方有两座建筑物.（1）客车行驶到图(1)位置时,司机能看到建筑物B的一部分,如果客车继续向前行驶,那么他所能看到的部分是怎样变化的?（2）客车行驶到图(2)的位置时,司机还能看到建筑物B吗?为什么?B A (2) (1)试一试典型例题如图，一条河的两岸有一段是平行的，在河的南岸边每隔5米有一棵树，在北岸边每隔50米有一根电线杆．小丽站在离南岸边15米的点P处看北岸，发现北岸相邻的两根电线杆恰好被南岸的两棵树遮住，并且在这两棵树之间还有三棵树，则河宽为_________米． 22.5练一练如图所示，一段街道的两边缘所在直线分别为AB，PQ，并且AB∥PQ．建筑物的一端DE所在的直线MN⊥AB于点M，交PQ于点N．小亮从胜利街的A处，沿着AB方向前进，小明一直站在点P的位置等候小亮．
（1）请你在图10中画出小亮恰好能看见小明时的视线，以及此时小亮所在位置（用点C标出）；
（2）已知：MN=20?m，MD=8?m，PN=24?m，求（1）中的点C到胜利街口的距离CM． 如图,直角坐标平面内,小聪站在x轴上的点A(–10,0)处观察y轴.眼睛距地面1.5m,他的前方5m处有一堵墙CD,若墙高2m. 求:(1)盲区在y轴上的范围;(2)盲区的面积.
E(0,2.5),F(0,-1.5);
S梯形CDFE =15m2.小结与作业小结：通过这节课的学习你学会
了什么？你有什收获与困惑？
作业：P116练习2
习题8.2A组1、2；B组1
