第2节 电功率

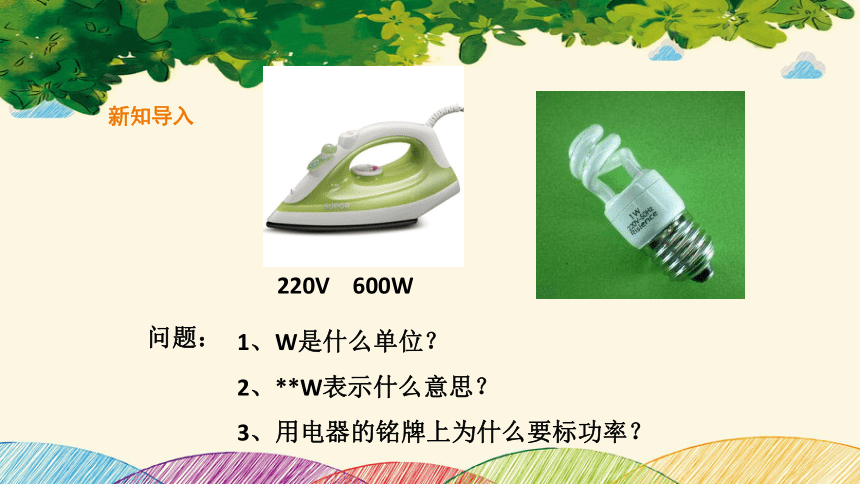

新知导入
1、W是什么单位？
2、**W表示什么意思？
3、用电器的铭牌上为什么要标功率？
220V 600W
问题：
新知讲解

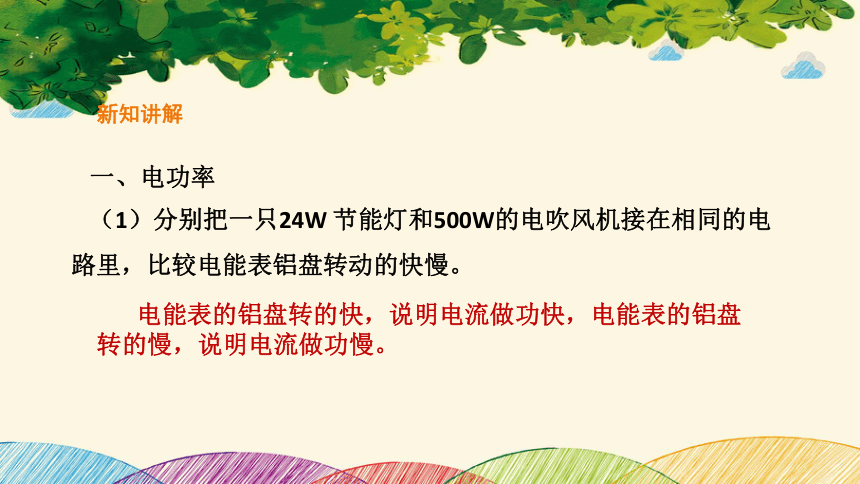

一、电功率
（1）分别把一只24W 节能灯和500W的电吹风机接在相同的电路里，比较电能表铝盘转动的快慢。
电能表的铝盘转的快，说明电流做功快，电能表的铝盘转的慢，说明电流做功慢。

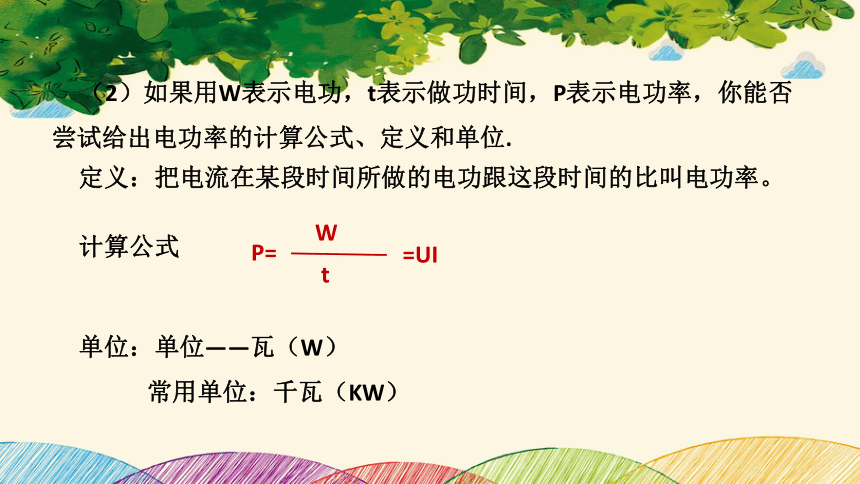

（2）如果用W表示电功，t表示做功时间，P表示电功率，你能否尝试给出电功率的计算公式、定义和单位.
定义：把电流在某段时间所做的电功跟这段时间的比叫电功率。
计算公式
单位：单位——瓦（W）
常用单位：千瓦（KW）
W
t
P=
=UI

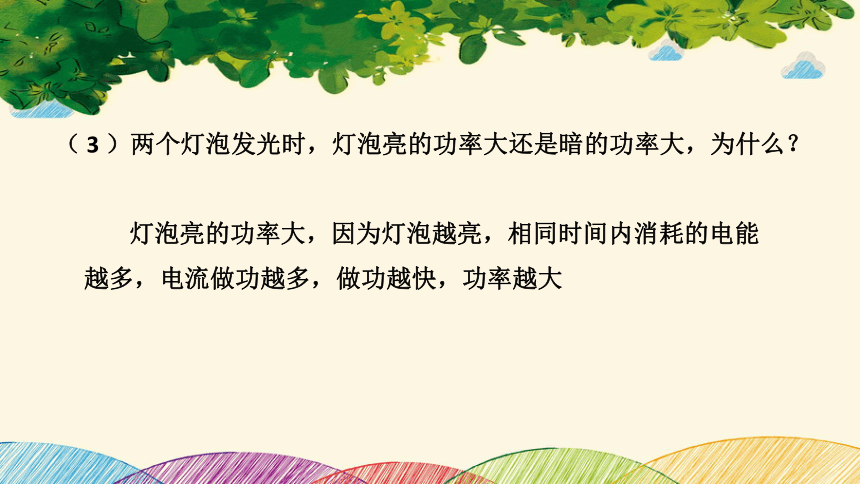

（ 3 ）两个灯泡发光时，灯泡亮的功率大还是暗的功率大，为什么？
灯泡亮的功率大，因为灯泡越亮，相同时间内消耗的电能越多，电流做功越多，做功越快，功率越大

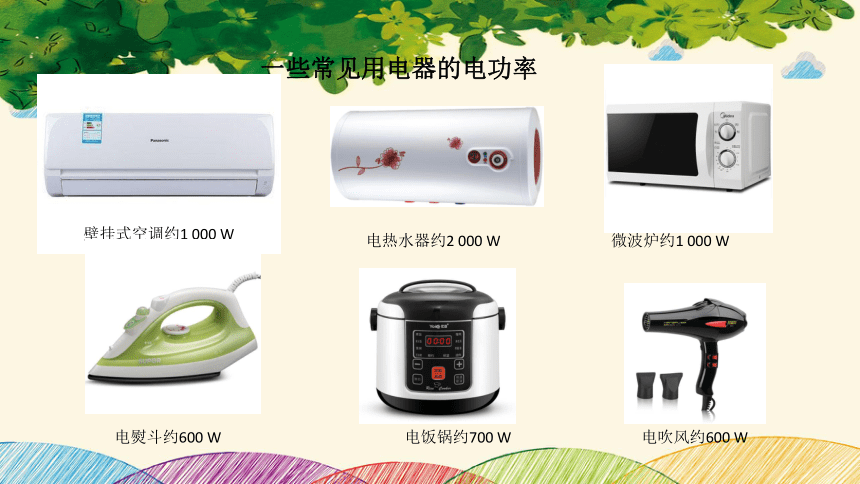

一些常见用电器的电功率
壁挂式空调约1 000 W
电热水器约2 000 W
微波炉约1 000 W
电饭锅约700 W
电吹风约600 W
电熨斗约600 W

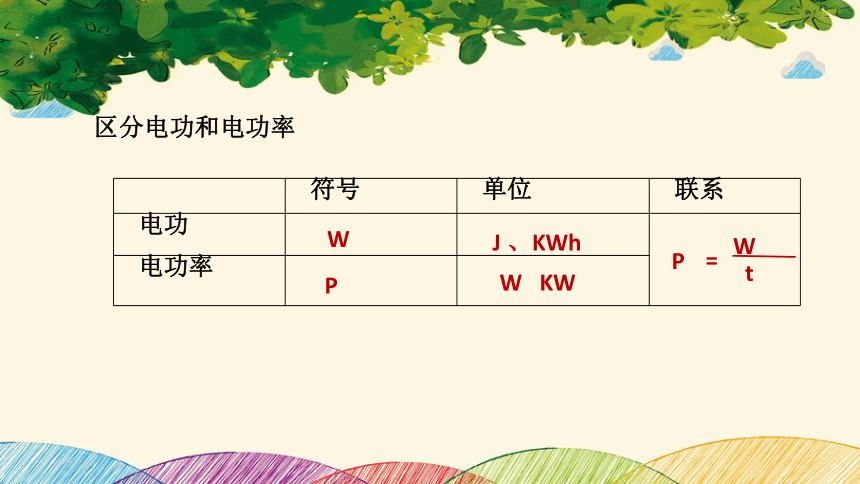

区分电功和电功率
符号 单位
联系
电功
电功率
W KW
J 、KWh
P
W
W
t
P
=

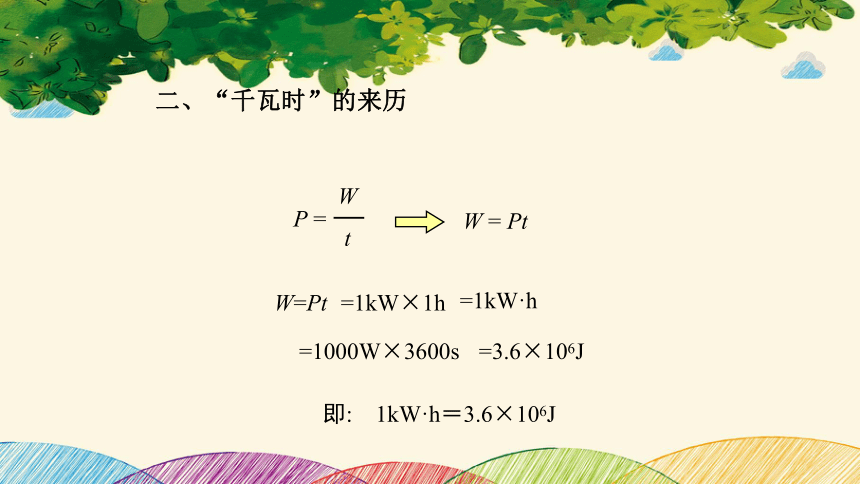

二、“千瓦时”的来历
W = Pt
P =
W
t
W=Pt
=1kW×1h
=1kW·h
=1000W×3600s
=3.6×106J
即: 1kW·h＝3.6×106J

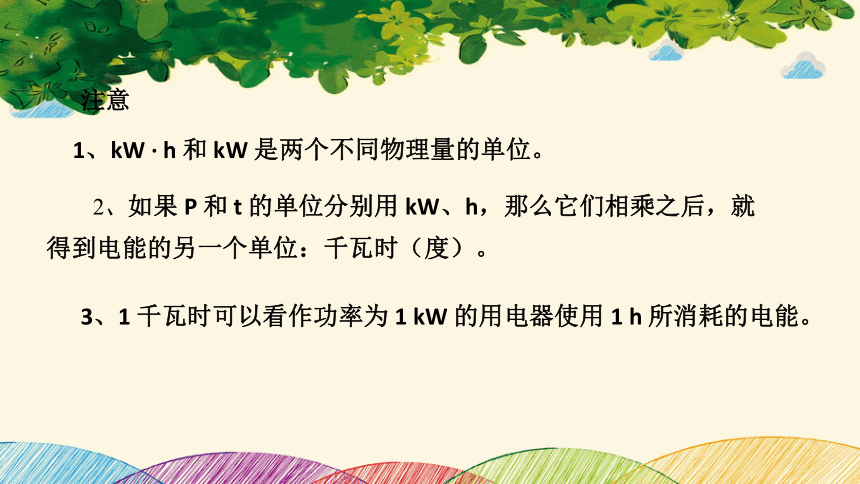

1、kW · h 和 kW 是两个不同物理量的单位。
2、如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
注意
3、1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
例：某电视机的电功率是150W，每天使用3h，一个月用电多少千瓦时？（按30天计算）
解：P=150W=0.15KW
t=3h×30=90h
由 变形 得
W=Pt=0.15Kw×90h=13.5KWh
W
t
P=
三、额定电压 额定功率
观察自己实验桌上的小灯泡，看上面标的电压值是多少
灯泡上为什么要标有电压值，如果实际电压大于或等于灯泡上标示的电压，可能会出现什么情况？
（一）研究额定电压与额定功率
观察灯泡亮度的变化
实验步骤：
1、观察灯泡标示的电压值
2、根据电路图选择实验器材并连接电路
3、改变电路中滑动变阻器的电阻，观察电压表示数的变化，同时观察灯泡亮度的变化情况。
4、分别用两个不同的灯泡进行实验，并把观察到的现象填在表格中
当电压表的示数等于灯泡上标示的电压值时 当电压表的示数略大于灯泡上标示的电压值时 当电压表的示数小于灯泡上标示的电压值时
灯泡L1的亮度
灯泡L2的亮度
结论：
当加在灯泡上的电压小于灯泡上标示的电压值时，灯泡发光较暗；
当加在灯泡上的电压略大于灯泡上标示的电压值时，灯泡发光很亮；
正常发光
正常发光
发光很亮
发光很亮
发光较暗
发光较暗
当加在灯泡上的电压等于灯泡上标示的电压值时，灯泡能正常发光；
额定电压:用电器正常工作时的电压
额定电流:用电器正常工作时的电流
额定功率 :用电器在额定电压下工作时所消耗的功率
一般来说，用电器的铭牌上均标有额定电压、额定电流或额定功率的数值
（二）额定电压 额定功率
电风扇
（三）实际电压和实际功率
实际电压：在实际使用时，加在用电器上的电压，有时略高于或略低于额定电压，用电器也能工作，这个电压就叫实际电压
实际功率：用电器在实际电压下工作时所消耗的功率
当U实=U额时，P实=P额；
当U实>U额时，P实>P额；
当U实2、一只功率为40瓦的白炽灯连续正常工作20小时，消耗的电能是多少千瓦时，合多少焦.
解：W=Pt=2.5KW×8h=20KWh
解：P=40W=4×10-2KW
W=Pt=4×10-2KW×20h=0.8KWh
1.功率2.5kW的电动机工作8小时用电多少kW·h
课堂练习
２、某小灯泡的电阻为４Ω，通过的电流为０.2A，则电功率为 多少W？
P=UI=I2R=(0.2A)2 × ４Ω=0.16W
3、某小灯泡的电阻为４Ω，两端的电压为8V，则电功率为 多少W？
P=UI=
（U）2
R
（8V）2
4 Ω
=16W
=
4、如图,R1=12 Ω,R2=8 Ω,R1通过 的电流是0.3A,求R1 R2的电功率 各是多少
解：U1=I1R1=0.3A ×12 Ω=3.6V
因为是并联电路
U1=U2=3.6V
P1=I12R1=（0.3A）2 ×12 Ω=1.08W
（U2）2
R2
=
（3.6V）2
8 Ω
=0.81W
P2=
5、如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（ ）
A．灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
C
6．如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P由中点滑向最右端,以下分析正确的是（ ）
A. V示数变大
B. 电路的总电阻变大
C. 电路的总功率变大
D . A1表示数与A2示数之差变大
D
1.一灯泡标有“PZ220V—40W”它的额定电流和电阻分别是多少？
答：灯泡的电流和电阻分别为0.18A和1210欧
0.18A
40W
U
P
I
220V
=
=
=
1210W
）
（
P
U
R
40W
220V
2
2
=
=
=
拓展提高
2.标有“12V6W”的灯泡接入电路中,若通过灯泡的电流为0.3A, 则灯泡的实际功率 ( )
A．等于6W B．大于6W
C．小于6W D．无法判断
C
课堂总结
W
t
P=
=UI
一、电功率
当U实=U额时，P实=P额；
当U实>U额时，P实>P额；
当U实二、额定电压 额定功率
谢 谢！
