8.4正投影
图片预览
文档简介

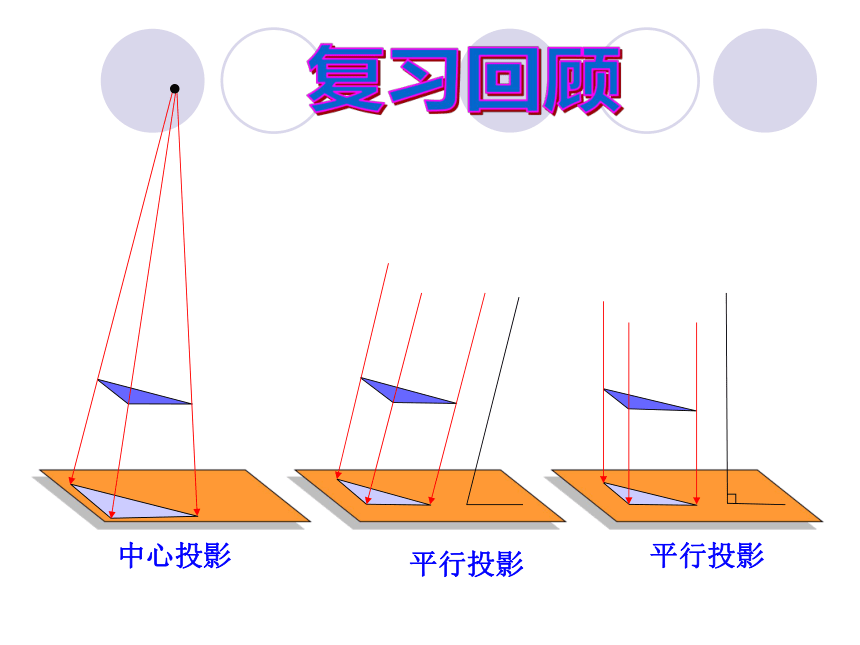

课件12张PPT。§8.4正投影第8章：投影与识图中心投影平行投影平行投影复习回顾平行投影

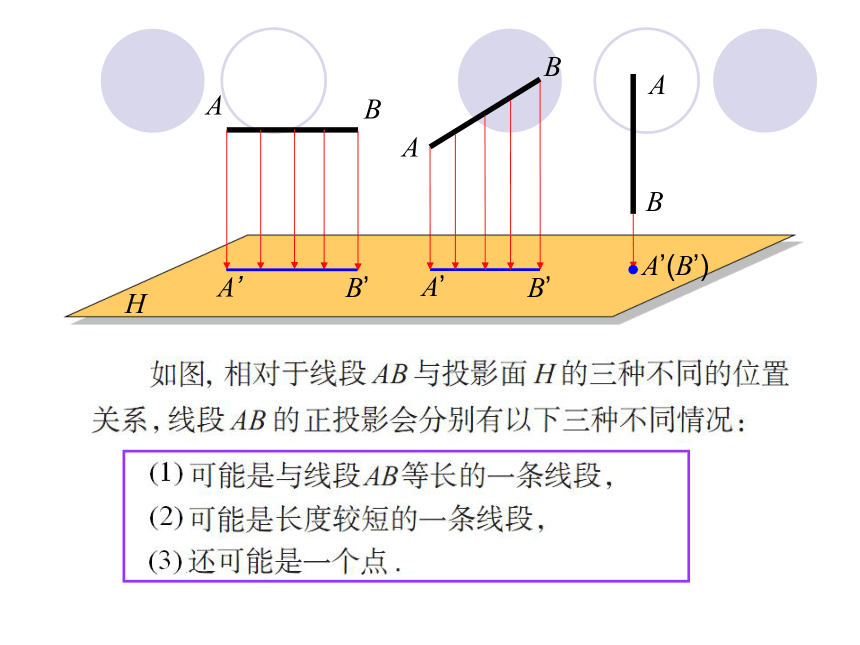

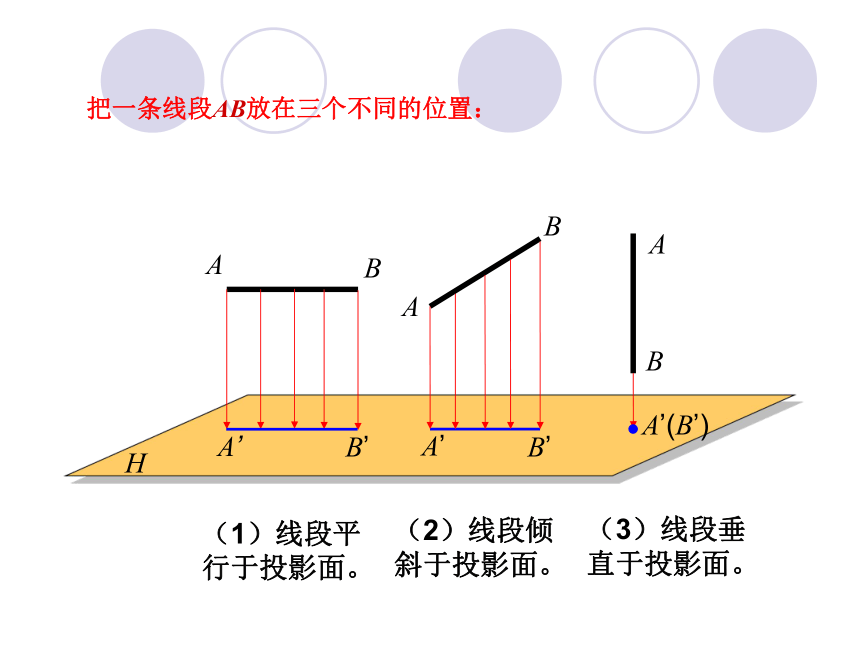

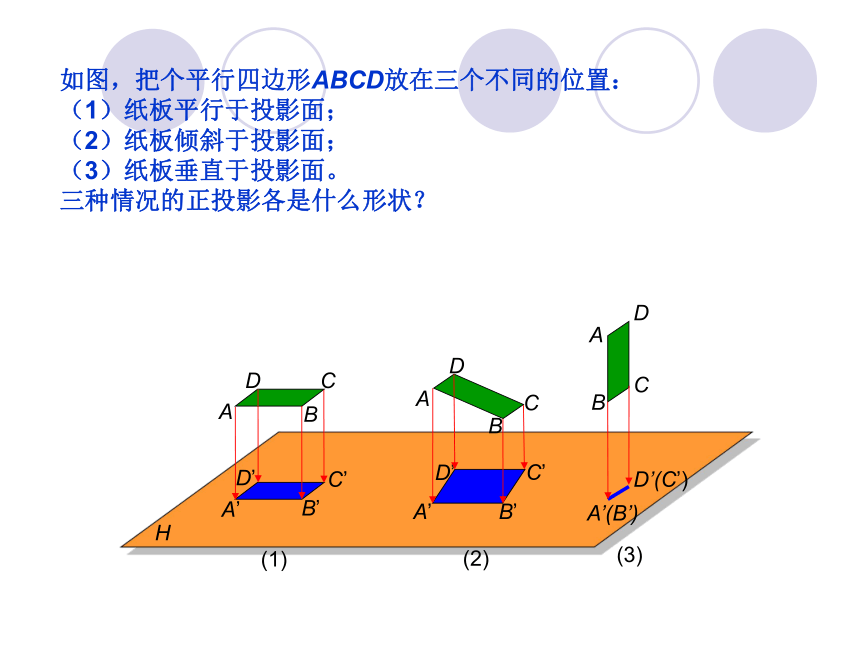

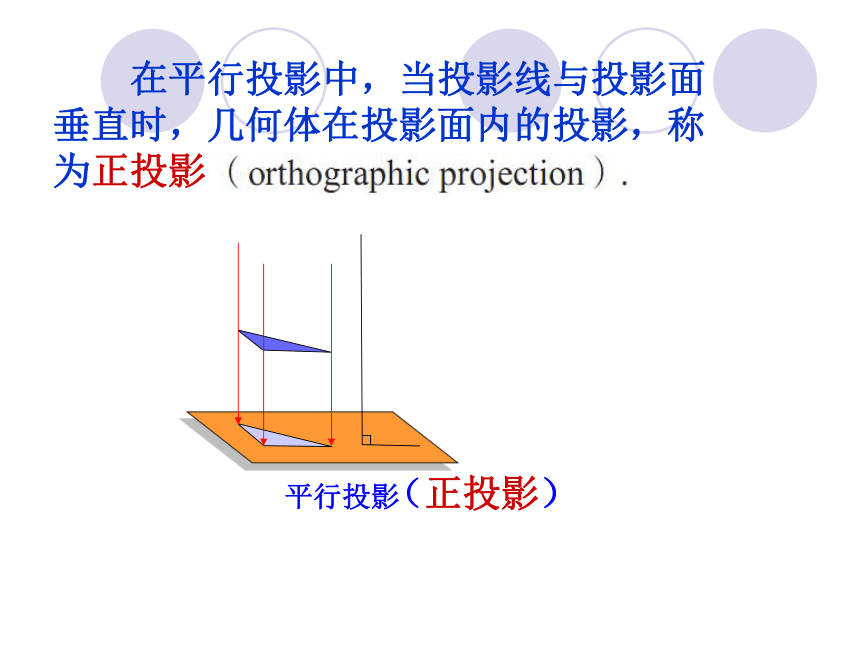

（正投影） 在平行投影中，当投影线与投影面垂直时，几何体在投影面内的投影，称为正投影ABABABHA’B’A’B’A’(B’)（1）线段平行于投影面。（2）线段倾斜于投影面。（3）线段垂直于投影面。把一条线段AB放在三个不同的位置：ABABABHA’B’A’B’A’(B’)HABCDA’B’C’D’ABCDA’B’C’D’ABCDA’(B’)D’(C’)(1)(2)(3)如图，把个平行四边形ABCD放在三个不同的位置： （1）纸板平行于投影面； （2）纸板倾斜于投影面； （3）纸板垂直于投影面。 三种情况的正投影各是什么形状？ ABCDA’B’C’D’VBCDEFGF ’A’D’C’B’G’V例 画出如图摆放的正方体在投影面V上的正投影。 （1）正方体的一个面ABCD平行于投影面V； （2）正方体的一个面ABCD倾斜于投影面V,上底面 ADEF垂直于投影面V. AH从正面看从正面看正面侧面水平面想一想5.
