2022春人教版物理第十九章 生活用电（word版含答案）

2022春人教版物理第十九章 生活用电含答案
*人教第十九章 生活用电*
一、选择题。
1、一般家用电器的三脚插头上都标有一些符号和数字(标有“E”字样的插脚比其他两插脚稍长一些),如图所示,从安全用电角度出发,下列有关解释中错误的是
(　　)
A.此插头能承受的最大电压是250 V
B.标有“E”字样的插脚一定接地线
C.当拔下插头的瞬间,用电器外壳首先与地线断开
D.当插头插入插座的瞬间,用电器外壳先接地
2、在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（　　）

A．b，c B．b，d C．c，d D．a，c
3、关于如图所示安全用电的描述,不符合用电原则、需要改正的是 (　　)

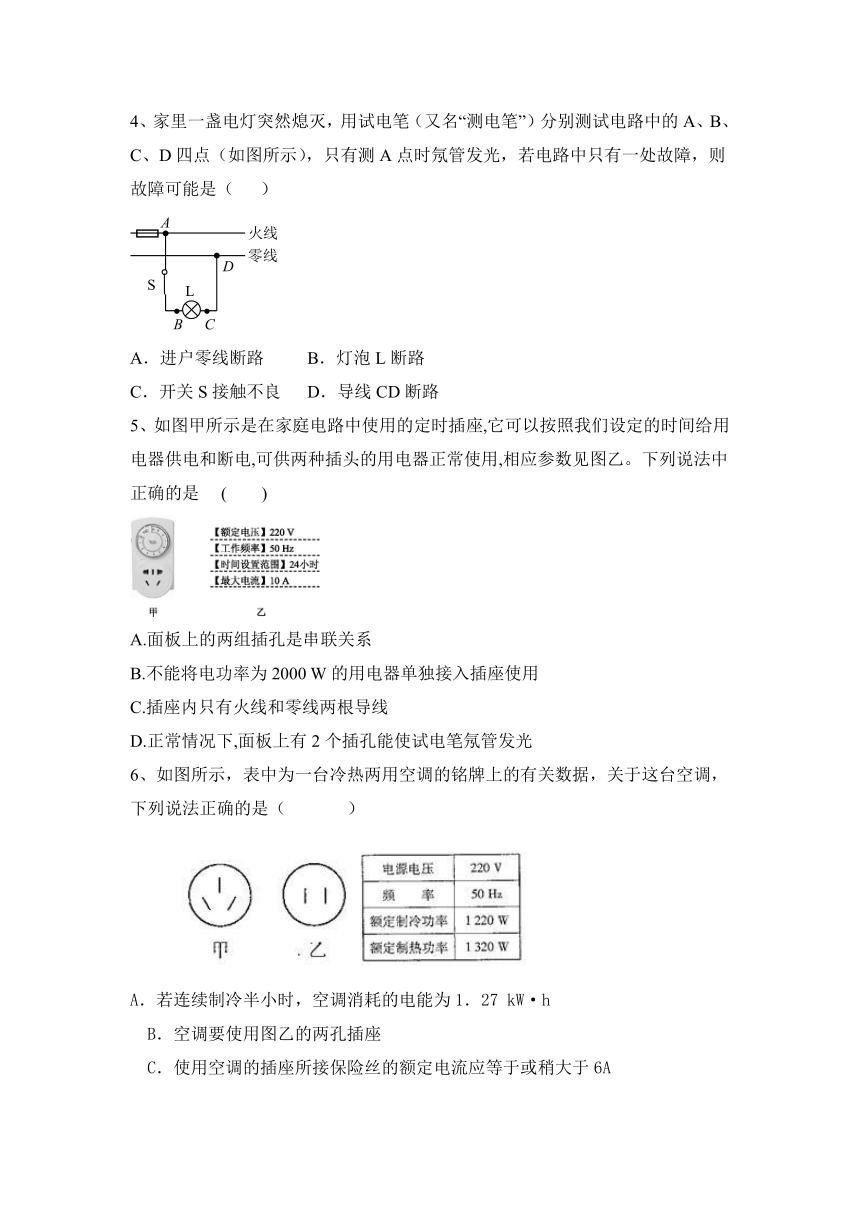

4、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A、B、C、D四点（如图所示），只有测A点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线CD断路
5、如图甲所示是在家庭电路中使用的定时插座,它可以按照我们设定的时间给用电器供电和断电,可供两种插头的用电器正常使用,相应参数见图乙。下列说法中正确的是 (　　)
A.面板上的两组插孔是串联关系
B.不能将电功率为2000 W的用电器单独接入插座使用
C.插座内只有火线和零线两根导线
D.正常情况下,面板上有2个插孔能使试电笔氖管发光
6、如图所示，表中为一台冷热两用空调的铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）

A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
7、下列关于家庭电路和安全用电常识的说法，正确的是（　　）
A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电
B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路
C．使用试电笔判断火线、零线时，手要按住笔尖金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与零线相连
8、新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ ）
A．增大导线的电阻 B．减小通过导线的电流
C．增大导线的电压 D．减小导线发热的功率

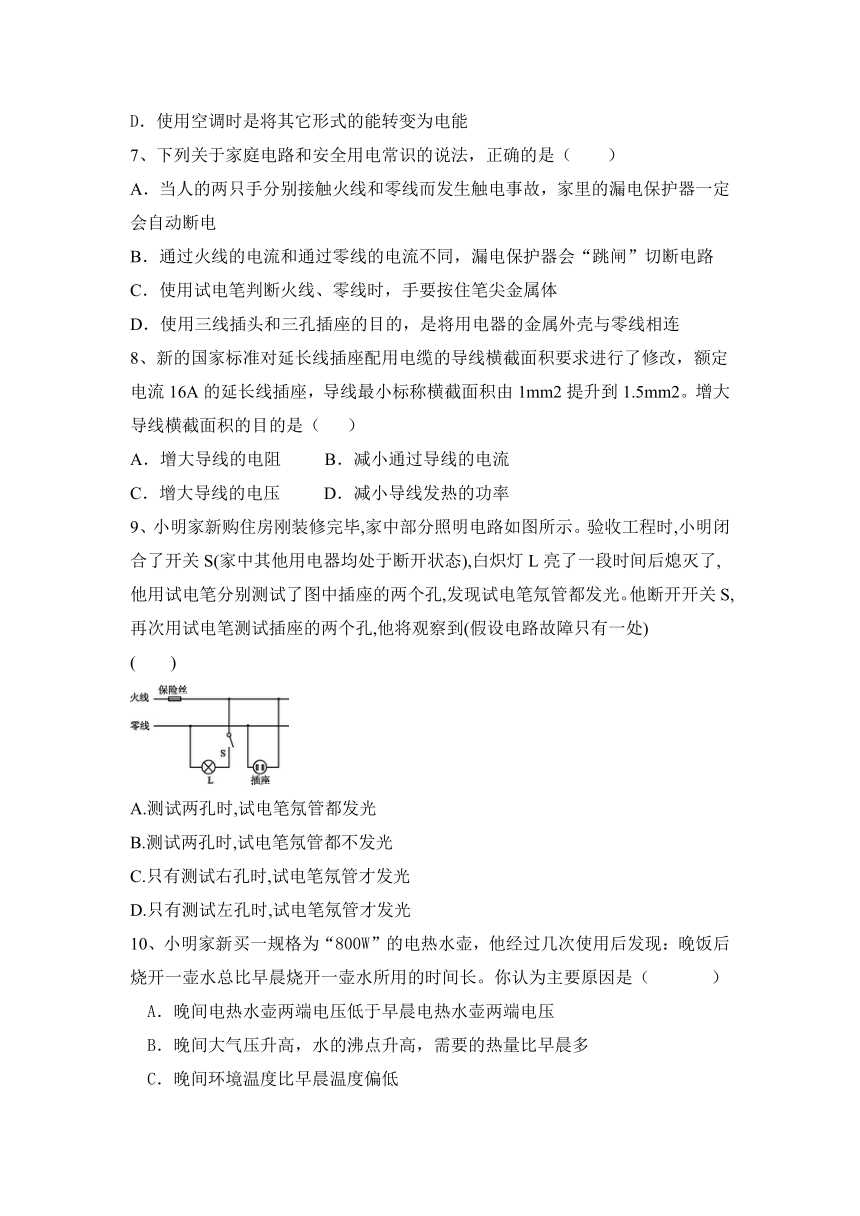

9、小明家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时,小明闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,他用试电笔分别测试了图中插座的两个孔,发现试电笔氖管都发光。他断开开关S,再次用试电笔测试插座的两个孔,他将观察到(假设电路故障只有一处) (　　)
A.测试两孔时,试电笔氖管都发光
B.测试两孔时,试电笔氖管都不发光
C.只有测试右孔时,试电笔氖管才发光
D.只有测试左孔时,试电笔氖管才发光
10、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
11、下列关于生活用电常识的说法，正确的是（　　）
A．家庭电路中总电流过大都是由短路引起的
B．发现有人触电时，应先切断电源，千万不要直接去拉触电者
C．在户外遇到雷雨天气时，我们应躲在高大的树下避雨比较安全
D．通常情况下，对人体的安全电压不低于36V
12、关于安全用电，下列做法正确的是（ ）
A．在通电的电线上晾晒衣服 B．及时更换老化的电线
C．用湿布擦拭通电的电视机 D．在高压线附近放风筝
二、填空题。
13、串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________。
14、闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作。

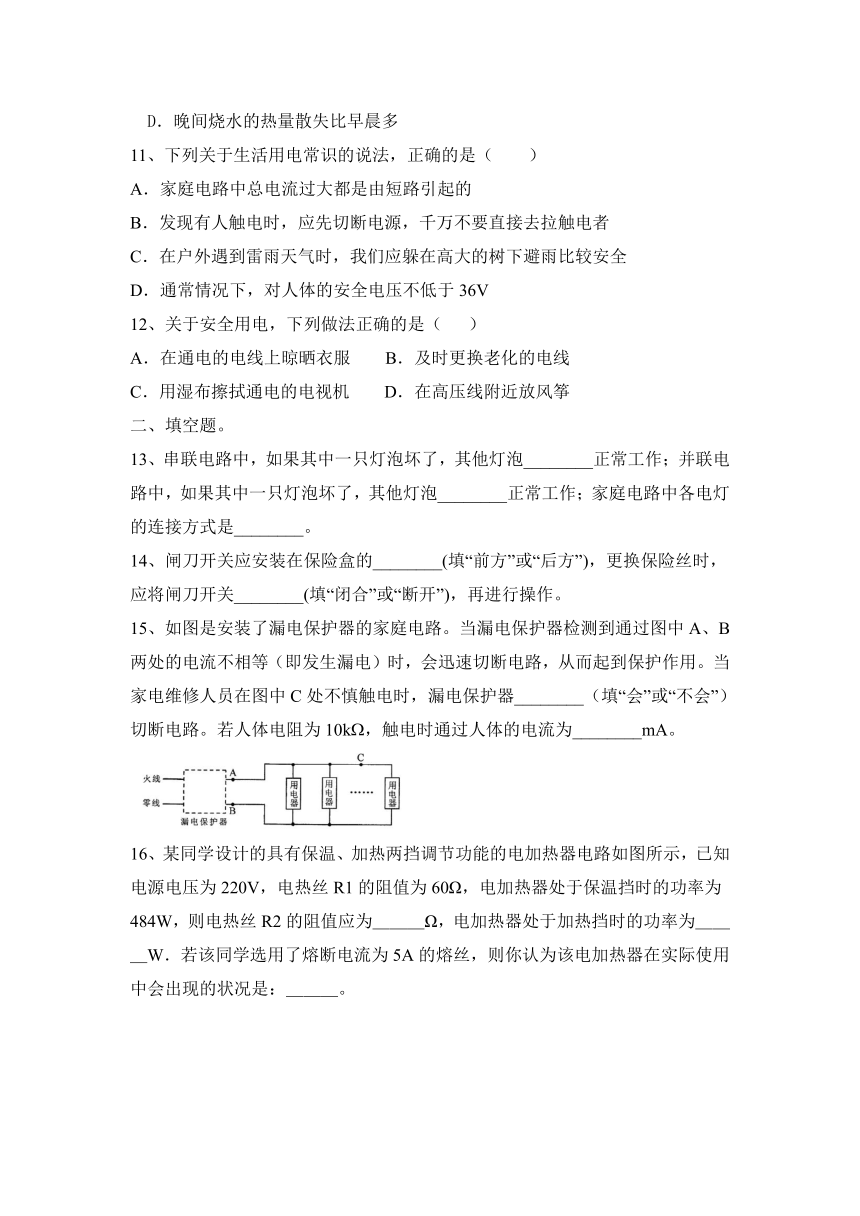

15、如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________（填“会”或“不会”）切断电路。若人体电阻为10k，触电时通过人体的电流为________mA。
16、某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为＿＿＿Ω，电加热器处于加热挡时的功率为＿＿＿W．若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：＿＿＿。

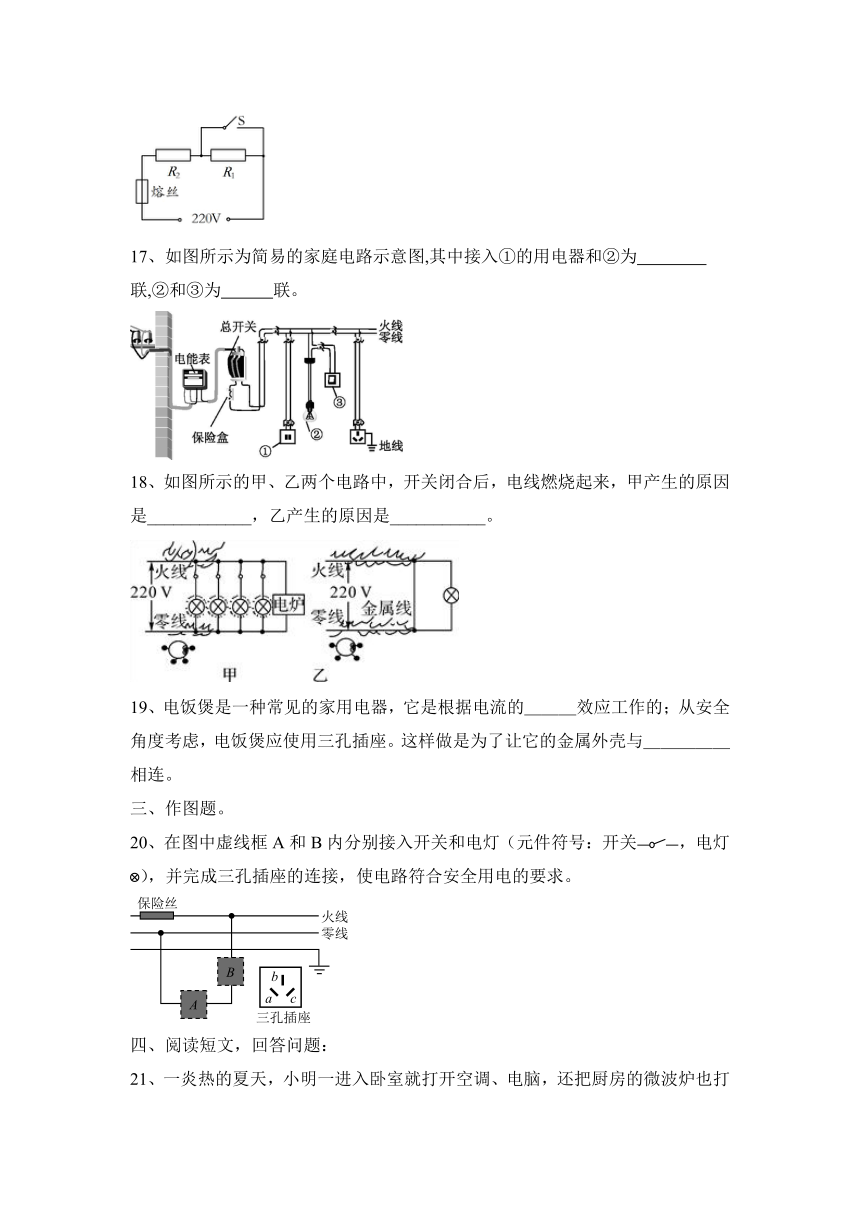

17、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为　　　 联,②和③为　　　联。
18、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________，乙产生的原因是___________。
19、电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。这样做是为了让它的金属外壳与＿＿＿＿＿相连。
三、作图题。
20、在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求。
四、阅读短文，回答问题：
21、一炎热的夏天，小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了 ， 正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了。小明在爸爸的帮助下检查电路并修好了，之后在电脑上看到了一篇文章：我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在 3000 多年以前的殷商时期，甲骨文中就有了“雷”、“电” 的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的 “电”字。
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确： “雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电 ”。
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用 。《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”。
在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放 电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声 ”。
（1）“阴阳相博为雷,激扬为电”中的“阴”指负电荷,“阳”指正电荷,云层带电是因为云层与空气摩擦使________________ 发生转移,这种现象叫____________；
（2）“电火烧塔下佛面”是因为佛面的金属膜属于________________，强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也”是因为窗户为木制，木头属于______________，所以仍保持原样；
（3）结合材料“小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了，正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了”说明：多个大功率用电器同时使用可导致电流过大原因。________________
温馨提示：解题过程中有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
五、计算类综合题。
22、小刚家电能表的规格为“220 V　10 A”。求：
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表。若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1
2022春人教版物理第十九章 生活用电含答案
*人教第十九章 生活用电*
一、选择题。
1、一般家用电器的三脚插头上都标有一些符号和数字(标有“E”字样的插脚比其他两插脚稍长一些),如图所示,从安全用电角度出发,下列有关解释中错误的是
(　　)
A.此插头能承受的最大电压是250 V
B.标有“E”字样的插脚一定接地线
C.当拔下插头的瞬间,用电器外壳首先与地线断开
D.当插头插入插座的瞬间,用电器外壳先接地
【答案】C　
2、在探究熔丝熔断的原因时，小明设计了如图所示的电路，在接线柱c、d间接入熔丝，接线柱a、b间接入导线。电源电压6V，闭合开关，电灯正常发光，熔丝不熔断，断开开关，在a、b、c、d四个接线柱的哪两个之间接入一根导线后，再次闭合开关时，c、d间的熔丝将会熔断？（　　）

A．b，c B．b，d C．c，d D．a，c
【答案】B
3、关于如图所示安全用电的描述,不符合用电原则、需要改正的是 (　　)
【答案】D　
4、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的A、B、C、D四点（如图所示），只有测A点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线CD断路
【答案】C
5、如图甲所示是在家庭电路中使用的定时插座,它可以按照我们设定的时间给用电器供电和断电,可供两种插头的用电器正常使用,相应参数见图乙。下列说法中正确的是 (　　)
A.面板上的两组插孔是串联关系
B.不能将电功率为2000 W的用电器单独接入插座使用
C.插座内只有火线和零线两根导线
D.正常情况下,面板上有2个插孔能使试电笔氖管发光
【答案】D
6、如图所示，表中为一台冷热两用空调的铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）

A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
【答案】C
7、下列关于家庭电路和安全用电常识的说法，正确的是（　　）
A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电
B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路
C．使用试电笔判断火线、零线时，手要按住笔尖金属体
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与零线相连
【答案】B
8、新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ ）
A．增大导线的电阻 B．减小通过导线的电流
C．增大导线的电压 D．减小导线发热的功率
【答案】D
9、小明家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时,小明闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,他用试电笔分别测试了图中插座的两个孔,发现试电笔氖管都发光。他断开开关S,再次用试电笔测试插座的两个孔,他将观察到(假设电路故障只有一处) (　　)
A.测试两孔时,试电笔氖管都发光
B.测试两孔时,试电笔氖管都不发光
C.只有测试右孔时,试电笔氖管才发光
D.只有测试左孔时,试电笔氖管才发光
【答案】C
10、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间大气压升高，水的沸点升高，需要的热量比早晨多
C．晚间环境温度比早晨温度偏低
D．晚间烧水的热量散失比早晨多
【答案】A
11、下列关于生活用电常识的说法，正确的是（　　）
A．家庭电路中总电流过大都是由短路引起的
B．发现有人触电时，应先切断电源，千万不要直接去拉触电者
C．在户外遇到雷雨天气时，我们应躲在高大的树下避雨比较安全
D．通常情况下，对人体的安全电压不低于36V
【答案】B
12、关于安全用电，下列做法正确的是（ ）
A．在通电的电线上晾晒衣服 B．及时更换老化的电线
C．用湿布擦拭通电的电视机 D．在高压线附近放风筝
【答案】B
二、填空题。
13、串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________。
【答案】不能 能 并联
14、闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作。
【答案】前方 断开
15、如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________（填“会”或“不会”）切断电路。若人体电阻为10k，触电时通过人体的电流为________mA。
【答案】会 22
16、某同学设计的具有保温、加热两挡调节功能的电加热器电路如图所示，已知电源电压为220V，电热丝R1的阻值为60Ω，电加热器处于保温挡时的功率为484W，则电热丝R2的阻值应为＿＿＿Ω，电加热器处于加热挡时的功率为＿＿＿W．若该同学选用了熔断电流为5A的熔丝，则你认为该电加热器在实际使用中会出现的状况是：＿＿＿。
【答案】40 1210 处于加热挡时电流超过5A，熔丝会熔断
17、如图所示为简易的家庭电路示意图,其中接入①的用电器和②为　　　 联,②和③为　　　联。
【答案】并　串
18、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________，乙产生的原因是___________。
【答案】用电器总功率过大 发生短路
19、电饭煲是一种常见的家用电器，它是根据电流的＿＿＿效应工作的；从安全角度考虑，电饭煲应使用三孔插座。这样做是为了让它的金属外壳与＿＿＿＿＿相连。
【答案】热 大地
三、作图题。
20、在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求。
【答案】如图所示：
四、阅读短文，回答问题：
21、一炎热的夏天，小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了 ， 正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了。小明在爸爸的帮助下检查电路并修好了，之后在电脑上看到了一篇文章：我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在 3000 多年以前的殷商时期，甲骨文中就有了“雷”、“电” 的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的 “电”字。
《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确： “雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电 ”。
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用 。《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”。
在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放 电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声 ”。
（1）“阴阳相博为雷,激扬为电”中的“阴”指负电荷,“阳”指正电荷,云层带电是因为云层与空气摩擦使________________ 发生转移,这种现象叫____________；
（2）“电火烧塔下佛面”是因为佛面的金属膜属于________________，强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也”是因为窗户为木制，木头属于______________，所以仍保持原样；
（3）结合材料“小明一进入卧室就打开空调、电脑，还把厨房的微波炉也打开了，正在热熟食……当小明从微波炉取出香喷喷的鸡腿时，家里没电了”说明：多个大功率用电器同时使用可导致电流过大原因。________________
温馨提示：解题过程中有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
【答案】电子； 摩擦起电； 导体； 绝缘体； 见解析
【解析】 (1)[1][2]云层带电是因为云层与空气摩擦使电子发生转移，这种现象叫摩擦起电。
(2)[3]金属膜善于导电，属于导体；
[4]窗户为木制，木头不善于导电，属于绝缘体。
(3)[5]家庭各用电器是并联的，同时使用的用电器越多总功率越大，根据P=UI知道，家庭电路电压为220V，总功率越大，总电流越大，所以多个大功率用电器同时使用可导致电流过大。
五、计算类综合题。
22、小刚家电能表的规格为“220 V　10 A”。求：
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表。若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1
【答案】（1）220　 （2）27　35.1
