3.3 认识简单机械——滑轮1

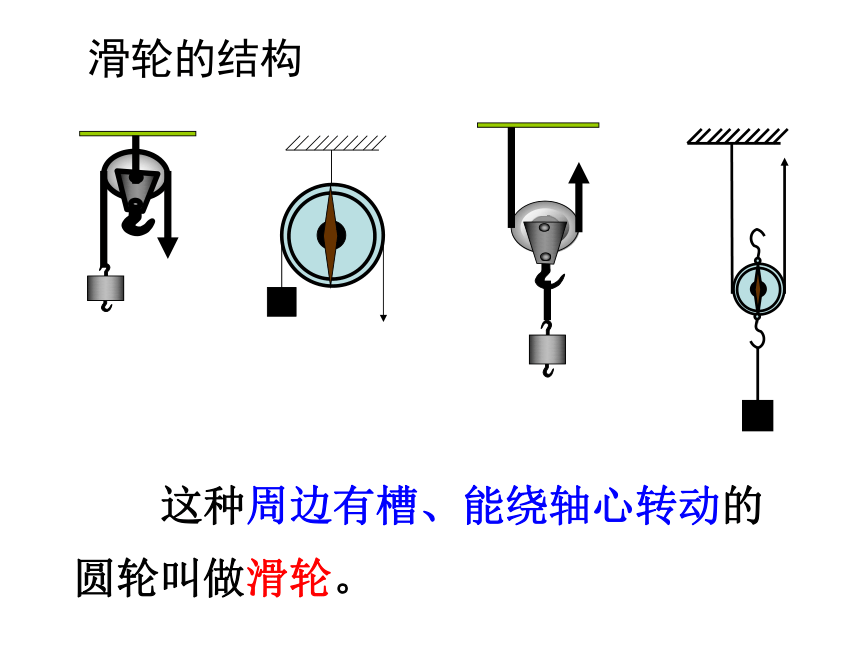

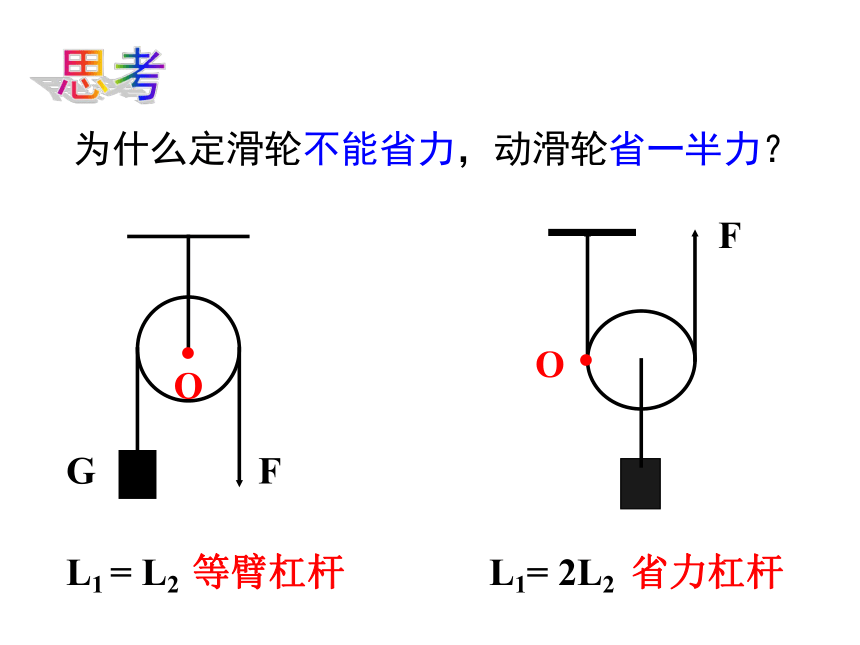

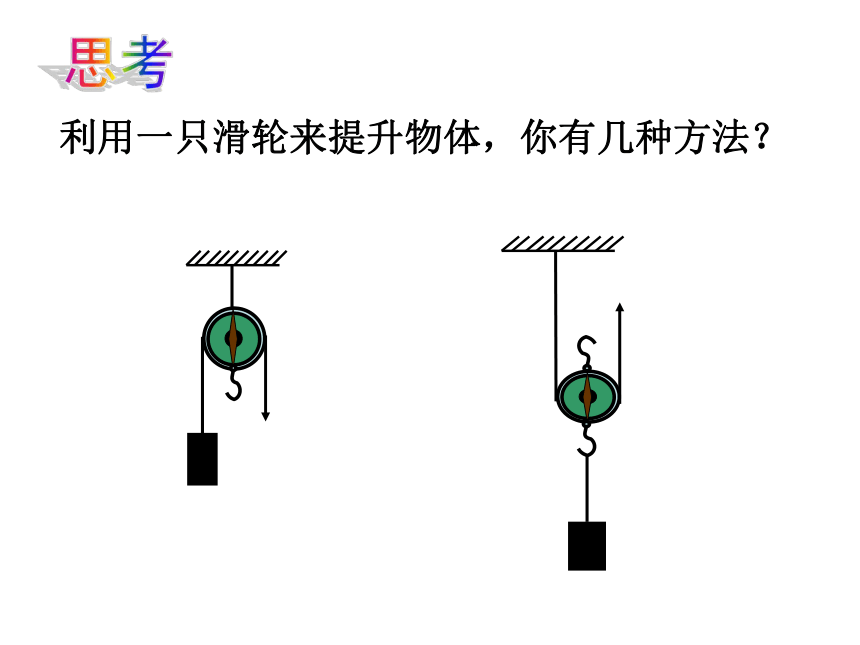

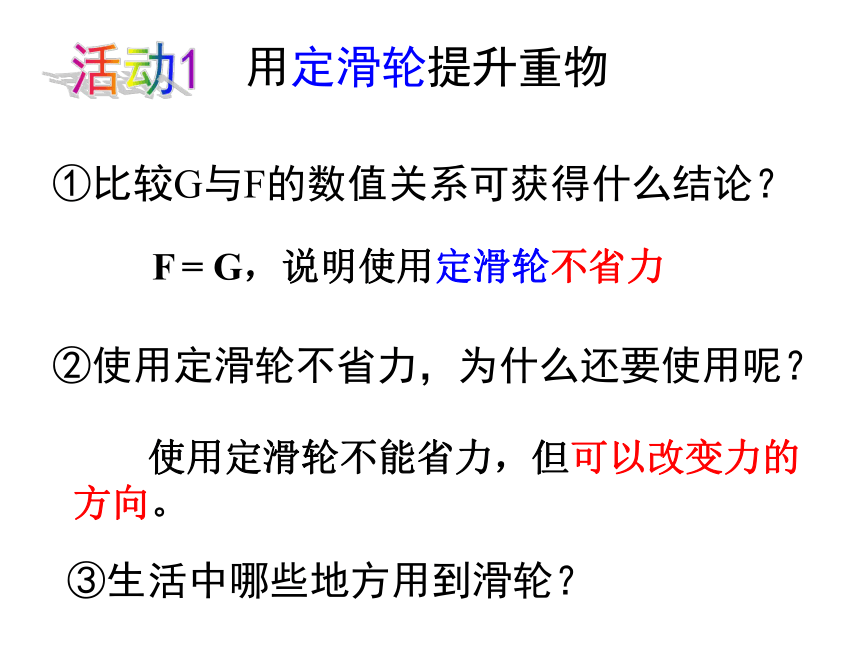

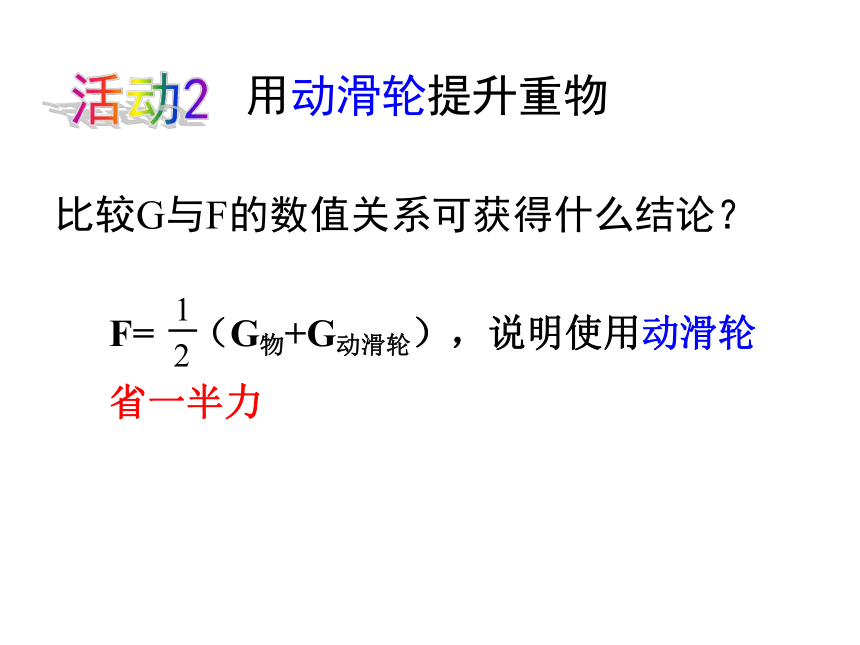

课件13张PPT。认识简单机械——滑轮 这种周边有槽、能绕轴心转动的圆轮叫做滑轮。滑轮的结构利用一只滑轮来提升物体，你有几种方法？思考活动1①比较G与F的数值关系可获得什么结论？②使用定滑轮不省力，为什么还要使用呢？ 使用定滑轮不能省力，但可以改变力的方向。③生活中哪些地方用到滑轮？用定滑轮提升重物F = G，说明使用定滑轮不省力活动2 比较G与F的数值关系可获得什么结论？用动滑轮提升重物F= （G物+G动滑轮），说明使用动滑轮省一半力为什么定滑轮不能省力，动滑轮省一半力？思考L1 = L2 等臂杠杆L1= 2L2 省力杠杆例1、如图所示，物体A和B所受重力都为200N，滑轮重力和摩擦不计，当用力分别匀速提升物体A和B时，FA为_____N，FB为______N。1002002、设A物重20牛，若不计滑轮所受重力，向上匀速拉滑轮的力是 。20牛3、物体重100N，受到地面摩擦力为20N，不计滑轮重与摩擦，匀速拉动物体前进的力F的大小 （ ）
A、 50N B 、10N
C 、20N D、40NF=2G4、物体A重20牛，若不计滑轮所受重力，向上匀速拉滑轮的力是 。40牛活动3 绳子自由端移动的距离与物体上升的距离有何关系？S=hh—物体上升高度；S—绳子自由端移动距离S=2h1、定滑轮的特点：能改变用力的方向但不能改变力的大小。小结2、动滑轮的特点： 能省一半力，但要多移动一倍距离，不能改变力的方向。用受力分析法解决滑轮组问题①将动滑轮和物体当做一个整体分析；
②处于静止或匀速直线运动时，物体受平衡力；
③每段绳子上受力都是相等的。
