2021-2022学年度人教版物理九年级全册第十五章电流和电路专题测试练习题（有解析）

人教版物理九年级全册第十五章电流和电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

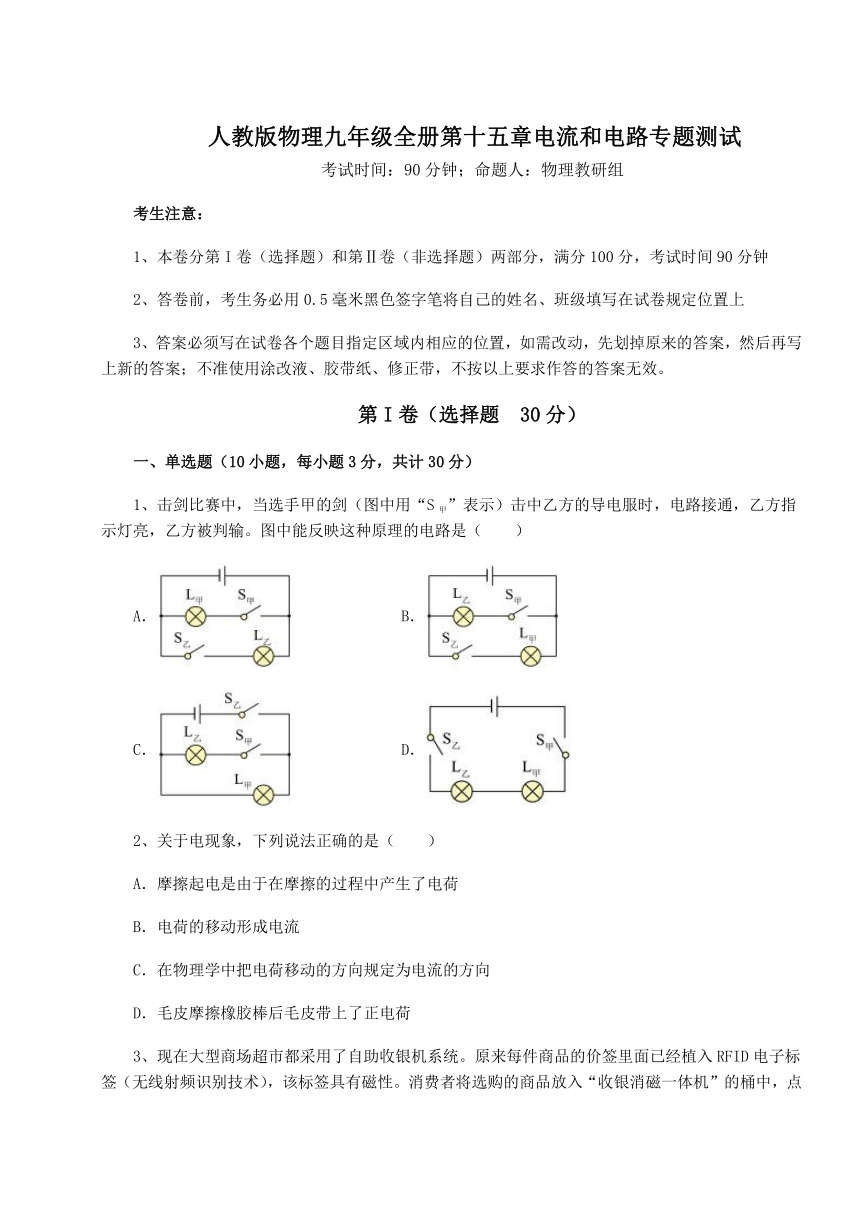

1、击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．
2、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷

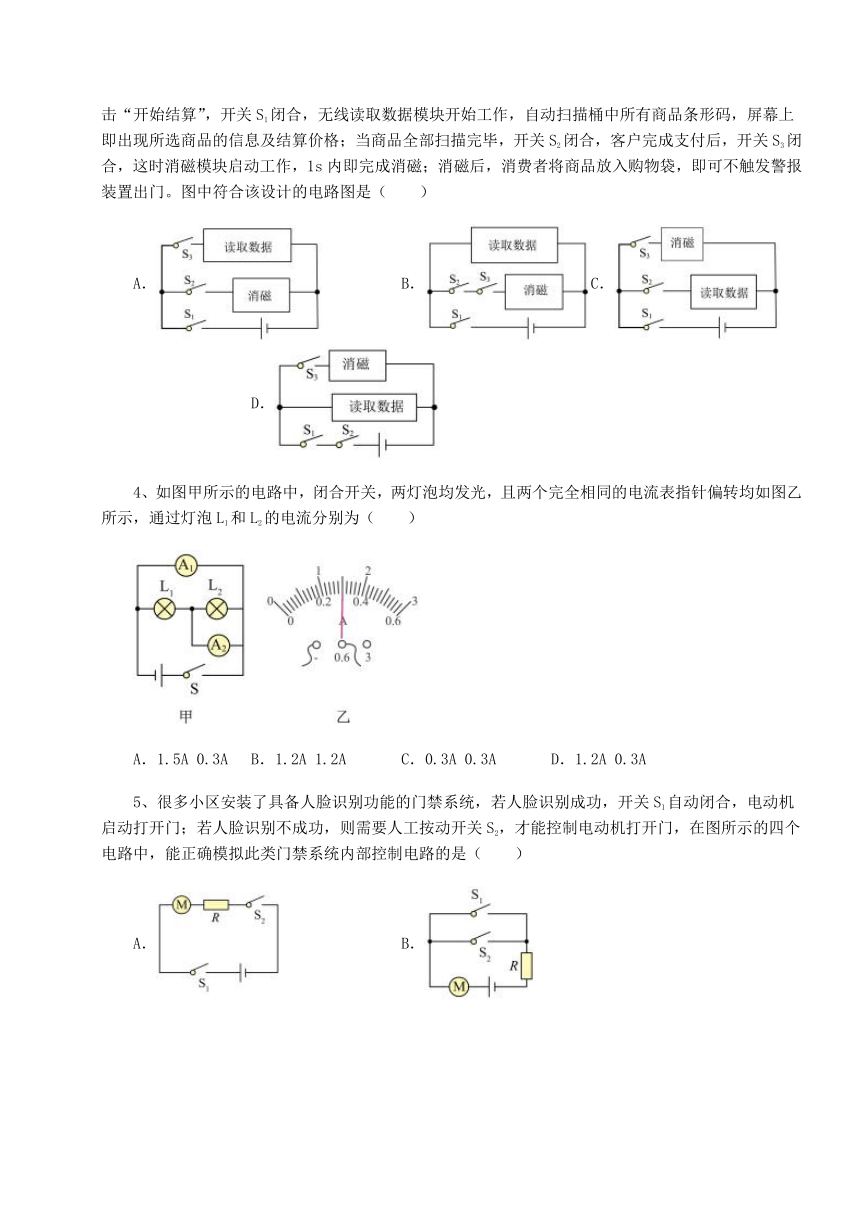

3、现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B．C． D．
4、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
5、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（　　）
A． B．
C． D．

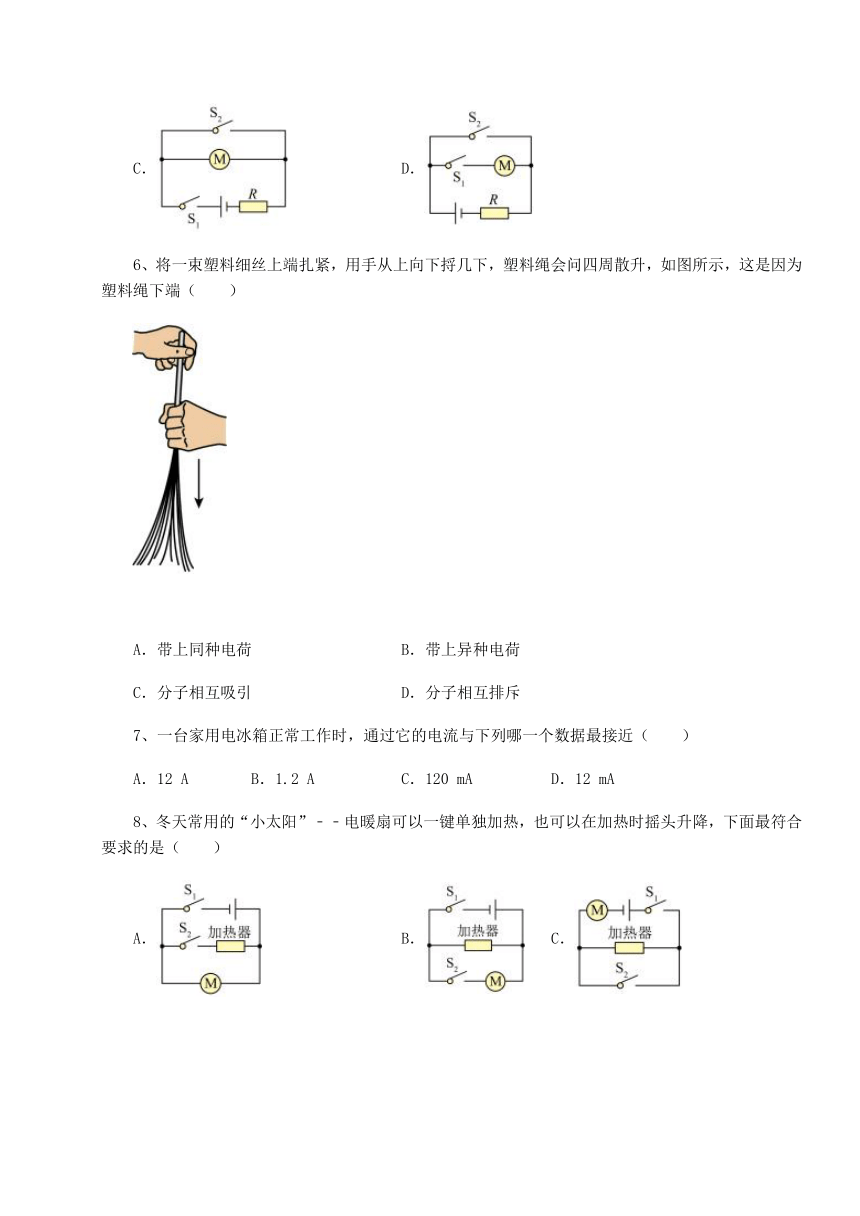

6、将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，如图所示，这是因为塑料绳下端（　　）
A．带上同种电荷 B．带上异种电荷
C．分子相互吸引 D．分子相互排斥
7、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（　　）
A．12 A B．1.2 A C．120 mA D．12 mA
8、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．

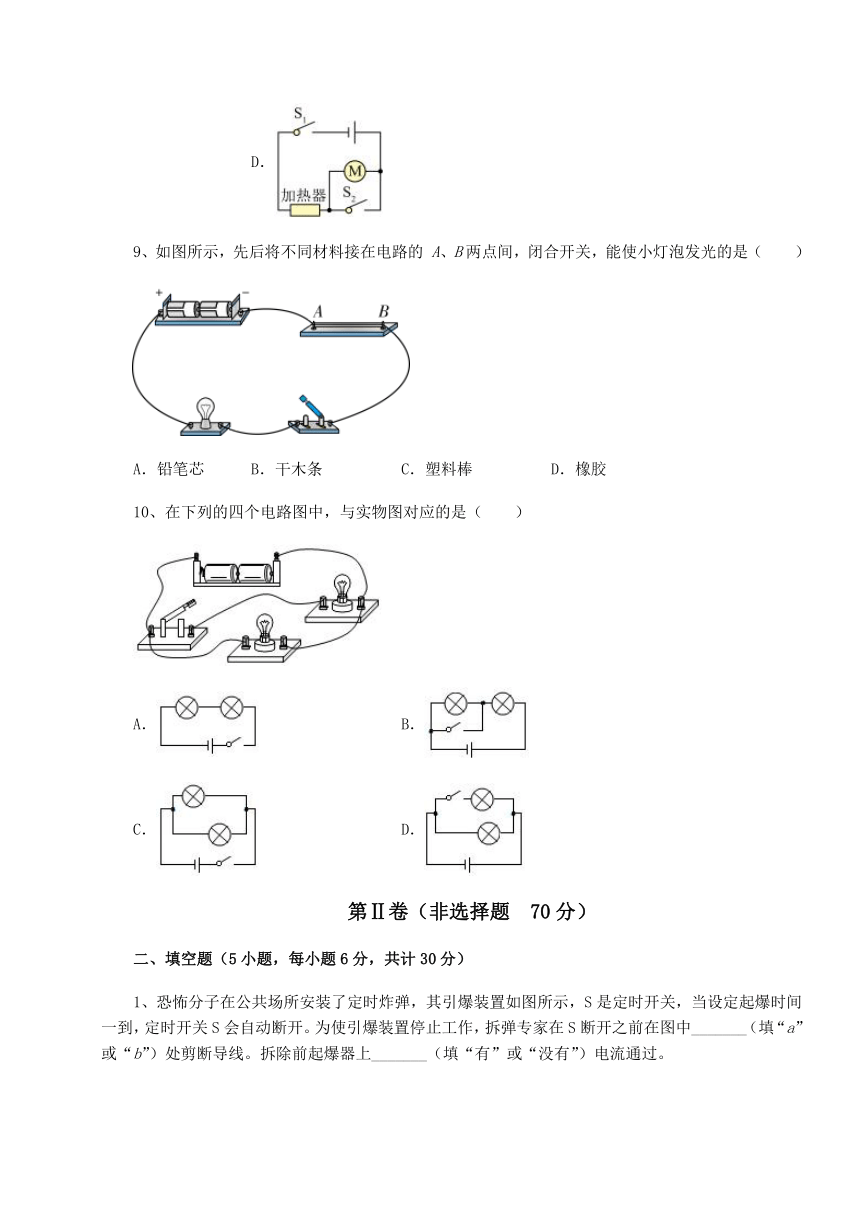

9、如图所示，先后将不同材料接在电路的 A、B两点间，闭合开关，能使小灯泡发光的是（　　）
A．铅笔芯 B．干木条 C．塑料棒 D．橡胶
10、在下列的四个电路图中，与实物图对应的是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）

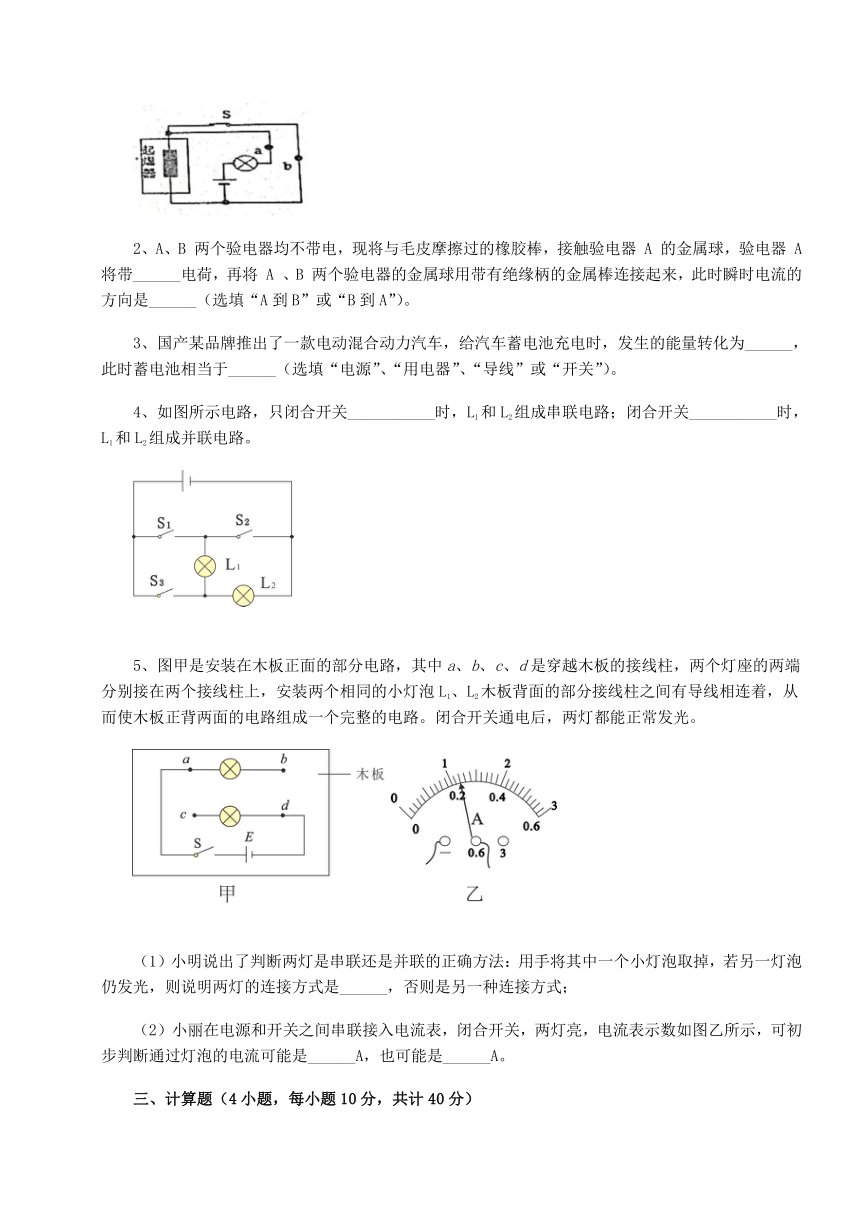

二、填空题（5小题，每小题6分，共计30分）
1、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中_______（填“a”或“b”）处剪断导线。拆除前起爆器上_______（填“有”或“没有”）电流通过。
2、A、B 两个验电器均不带电，现将与毛皮摩擦过的橡胶棒，接触验电器 A 的金属球，验电器 A 将带______电荷，再将 A 、B 两个验电器的金属球用带有绝缘柄的金属棒连接起来，此时瞬时电流的方向是______（选填“A到B”或“B到A”）。
3、国产某品牌推出了一款电动混合动力汽车，给汽车蓄电池充电时，发生的能量转化为______，此时蓄电池相当于______（选填“电源”、“用电器”、“导线”或“开关”）。
4、如图所示电路，只闭合开关___________时，L1和L2组成串联电路；闭合开关___________时，L1和L2组成并联电路。
5、图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______，否则是另一种连接方式；
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯泡的电流可能是______A，也可能是______A。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，闭合开关S，A1 示数为 0.5 A，通过L3示数为 0.1 A，A3 示数为 0.7 A，求：
（1）通过灯 L1的电流；
（2）通过电流表A2的电流。
2、如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？
3、如图甲所示电路中，闭合开关，电流表A1与A2指针指示的位置均如图乙所示。
求：（1）电路中的总电流是多少？
（2）通过灯L1和L2的电流。
4、在如图所示的电路中，当只闭合S1时电流表示数是0.3A，当S1、S2都闭合时电流表示数是0.5A；当S1、S2部闭合时，请你解答下列问题：
(1)通过灯泡L1的电流；
(2)通过灯泡L2的电流。
-参考答案-
一、单选题
1、B
【解析】
【详解】
因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，故ACD不符合题意，B符合题意。
故选B。
2、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
3、B
【解析】
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
4、D
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，L2支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A；则灯L1中的电流
故ABC不符合题意；D符合题意。
故选D。
5、B
【解析】
【详解】
由题意可得，开关S1闭合时，电动机启动打开门；开关S2闭合时，电动机也能启动打开门，开关S1和S2均能单独控制电路中的电动机，说明开关S1和S2是并联在电路中的，且电动机连接在电路的干路上，故ACD不符合题意，B符合题意。
故选B。
6、A
【解析】
【详解】
将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，是因为塑料细丝在与手摩擦的过程中带了电，塑料细丝带的是同种电荷，同种电荷相互排斥，故A符合题意。
故选A。
7、B
【解析】
【详解】
家用电冰箱正常工作时，通过它的电流大小一般为0.5A~1.5A这个区间。
故选B。
8、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
9、A
【解析】
【详解】
A．将铅笔芯接在电路的 A、B两点间，闭合开关，能使小灯泡发光，因为铅笔芯属于导体，故A符合题意；
BCD．干木条、塑料棒、橡胶都不容易导电，属于绝缘体，接入A、B间灯泡不能发光，故BCD不符合题意。
故选A。
10、D
【解析】
【详解】
A．两只灯泡串联，不符合题意；
B．开关闭合后，一只灯泡被短路，不符合题意；
C．两只灯泡并联，开关控制两只灯泡，不符合题意；
D．两只灯泡并联，开关控制一只灯泡，符合题意。
故选D。
二、填空题
1、a 没有
【详解】
[1]由题意可知，当开关S断开时，起爆器中将有电流通过，炸弹会被引爆，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
[2]由电路图可知，拆除前由于起爆器被短路，故起爆器上没有电流流过。
2、负 B到A
【详解】
[1]毛皮摩擦过的橡胶棒带负电，A、B 两个验电器均不带电，将与毛皮摩擦过的橡胶棒接触验电器 A 的金属球，橡胶棒带上多余的电子转移到验电器 A，故A将带负电荷。
[2]正电荷定向移动的方向为电流的方向，电流的方向与负电荷定向移动的方向相反。故再将 A 、B 两个验电器的金属球用带有绝缘柄的金属棒连接起来，电子从A到B，故此时瞬时电流的方向是B到A。
3、电能转化为化学能 用电器
【详解】
[1]汽车蓄电池是一种可充电的化学电源，当给它充电时是把电能转化为化学能。
[2]给汽车蓄电池充电时，蓄电池要消耗电能，所以相当于用电器。
4、S1 S2、S3，断开S1
【详解】
[1]由电路图可知，开关S1闭合，S2、S3断开时，两灯泡首尾顺次连接，电流只有一条路径，两灯泡串联。
[2]开关S2、S3，同时闭合S1断开时，两灯泡首首相连、尾尾相连，电路有两条电流路径，两灯泡并联。
5、并联 0.24 0.12
【详解】
（1）[1]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系。
（2）[2]由图乙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.24A；如果两灯串联，因为串联电路电流处处相等，所以通过两个灯泡的电流均为0.24A，如果两灯泡并联，则电流表测量的是干路的电流，由题干可知，两个灯泡相同，通过两个灯泡的电流也相同，并联电路各支路电流等于干流之和，则流过每个灯泡的电流为干路电流的一半，即0.12A。
三、计算题
1、（1）0.2A；（2）0.6A
【详解】
解：由电路图可知，三灯泡并联，电流表A3测干路电流，电流表A2测L1和L2支路的电流之和，电流表A1测L2和L3支路的电流之和；设灯L1通过的电流为I1，灯L2通过的电流为I2，灯L3通过的电流为 I3，由并联电路电流规律可得
I1+I2+I3=0.7A----①
I3=0.1A----②
I2+I3=0.5A----③
由②③可得，I2=0.4A；由①③可得，I1=0.2A；则
I1+I2=0.6A
即电流表A2的示数为0.6A。
答：（1）通过灯 L1的电流为0.2A；（2）通过电流表A2的电流为0.6A。
2、0.3A；0.2A；0.5A
【详解】
由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据并联电路电流规律可知通过灯L3的电流
I3＝IA3＝0.5A
通过灯L2的电流
I2＝IA2﹣IA3＝0.7A﹣0.5A＝0.2A
通过灯L1的电流
I1＝IA1﹣IA2＝1A﹣0.7A＝0.3A
答：通过灯L1、L2和L3的电流分别是0.3A、0.2A与0.5A。
3、（1）2.2A；（2）1.76A，0.44A
【详解】
解：（1）由电路图可知，两灯并联，电流表A1测干路电流，A2测L2支路电流，由并联电路干路电流等于各支路电流之和可知，A1示数应大于A2示数，而两电流表指针偏转相同，所以A1使用0~3A量程，分度值0.1A，由图乙知其示数为2.2A，电路中的总电流即干路电流为
（2）A2使用0~0.6A量程，分度值0.02A，其示数为0.44A，即L2支路电流为0.44A；由并联电路的电流特点可知，通过L1电流为
答：（1）电路中的总电流是2.2A；
（2）通过灯L1和L2的电流分别为1.76A、0.44A。
4、 (1)0.3A；(2)0.2A
【详解】
(1)当只闭合S1时，电流表与灯泡L1串联接入电路，当S1、S2都闭合时两灯泡并联接入，由于两端电压不变，则通过灯泡L1的电流仍为0.3A。
(2)当S1、S2都闭合时，两灯泡并联接入，电流表在干路，根据并联分流可知通过灯泡L2的电流为
答：(1)通过灯泡L1的电流为0.3A；
(2)通过灯泡L2的电流为0.2A。
