课件25张PPT。一只灯的故事电功、电功率、电热综合复习电流在单位时间内所做的功电能转化为其他形式的能电流做功快慢 W=Pt=UIt

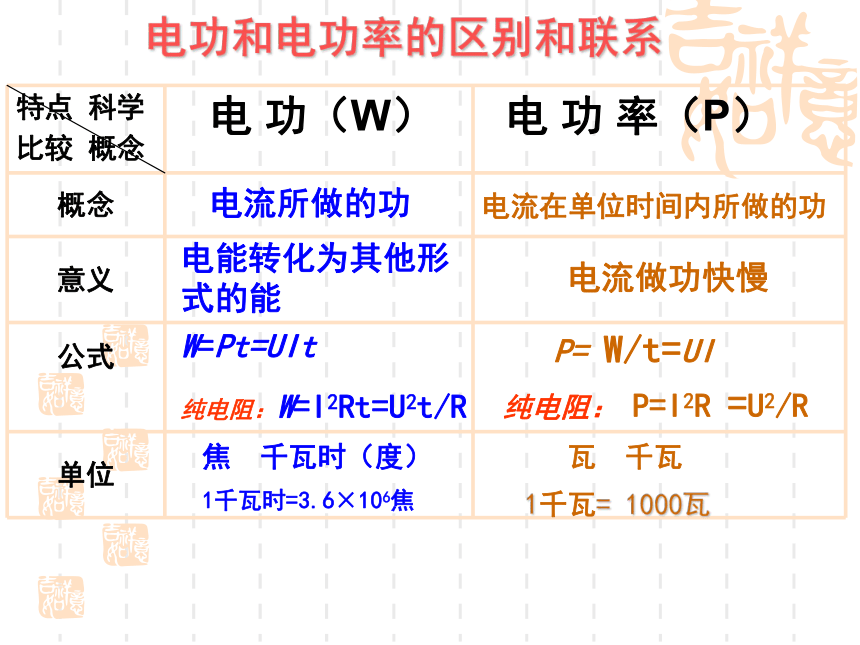

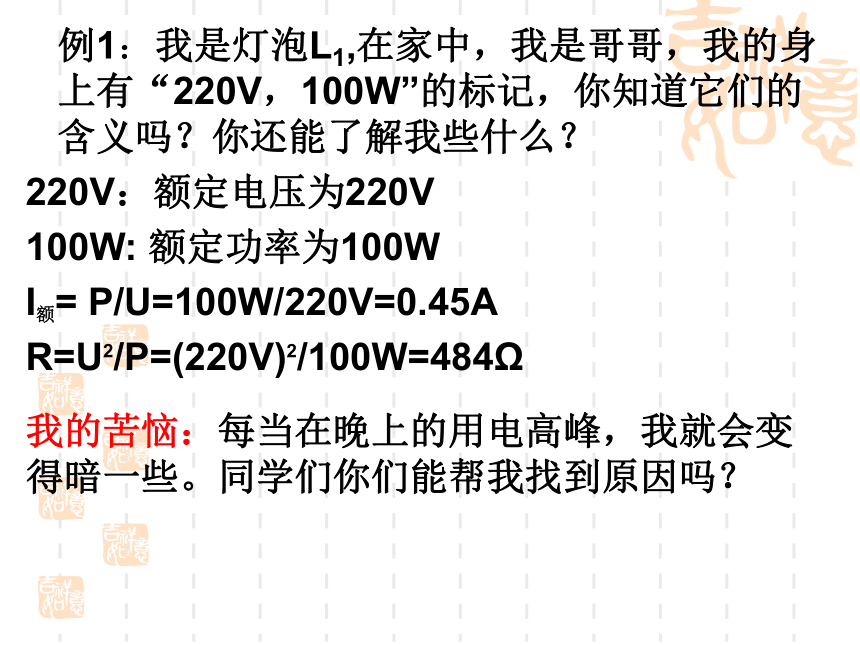

纯电阻：W=I2Rt=U2t/RP= W/t=UI焦 千瓦时（度）瓦 千瓦电流所做的功电功和电功率的区别和联系1千瓦时=3.6×106焦1千瓦= 1000瓦纯电阻： P=I2R =U2/R 例1：我是灯泡L1,在家中，我是哥哥，我的身上有“220V，100W”的标记，你知道它们的含义吗？你还能了解我些什么？
220V：额定电压为220V
100W: 额定功率为100W
I额= P/U=100W/220V=0.45A

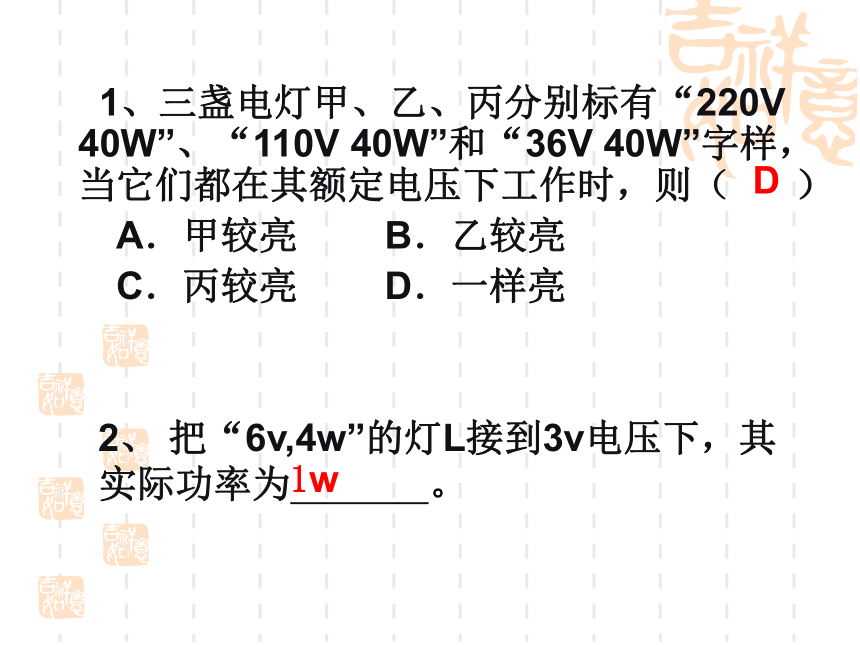

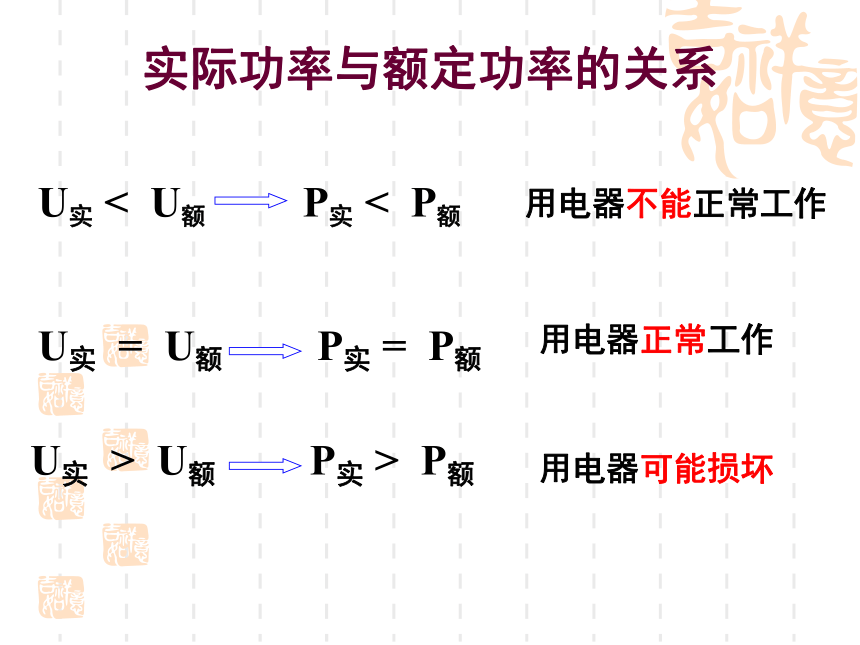

R=U2/P=(220V)2/100W=484Ω我的苦恼：每当在晚上的用电高峰，我就会变得暗一些。同学们你们能帮我找到原因吗？实际功率与额定功率的关系U实 < U额P实 < P额U实 = U额U实 > U额P实 = P额P实 > P额用电器正常工作用电器不能正常工作用电器可能损坏 1、三盏电灯甲、乙、丙分别标有“220V 40W”、“110V 40W”和“36V 40W”字样，当它们都在其额定电压下工作时，则（ ）
A．甲较亮 B．乙较亮

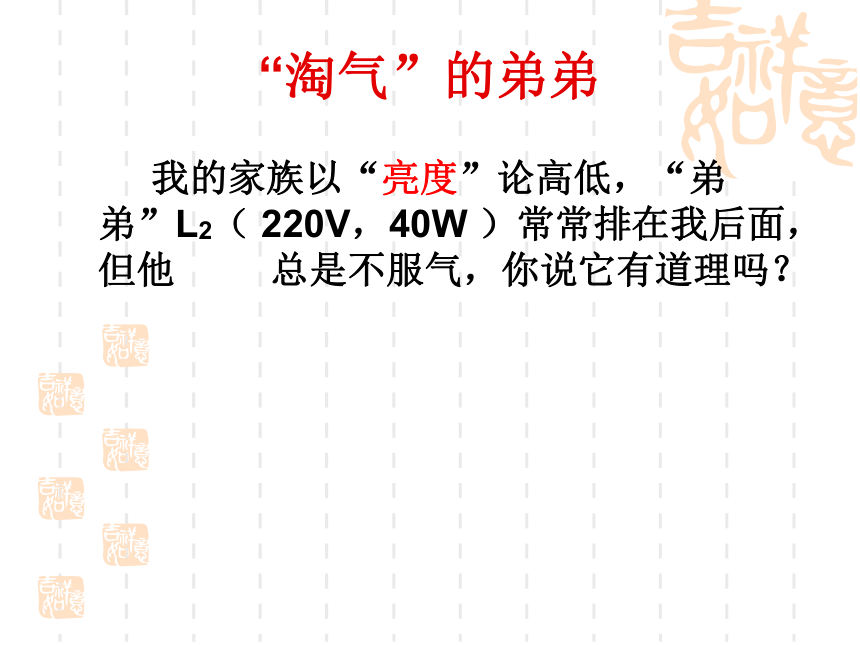

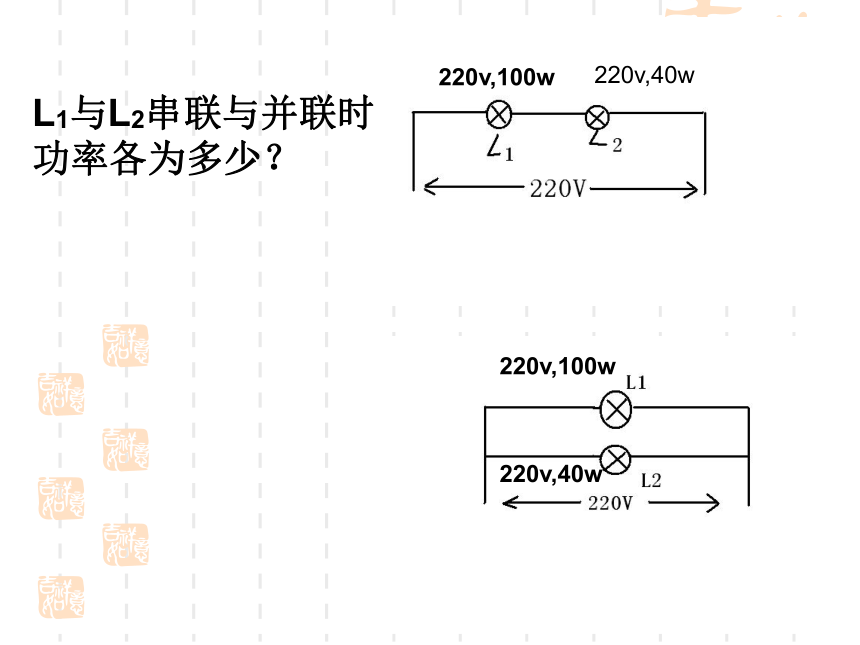

C．丙较亮 D．一样亮 2、 把“6v,4w”的灯L接到3v电压下，其实际功率为 。1wD“淘气”的弟弟 我的家族以“亮度”论高低，“弟弟”L2（ 220V，40W ）常常排在我后面，但他 总是不服气，你说它有道理吗？L1与L2串联与并联时

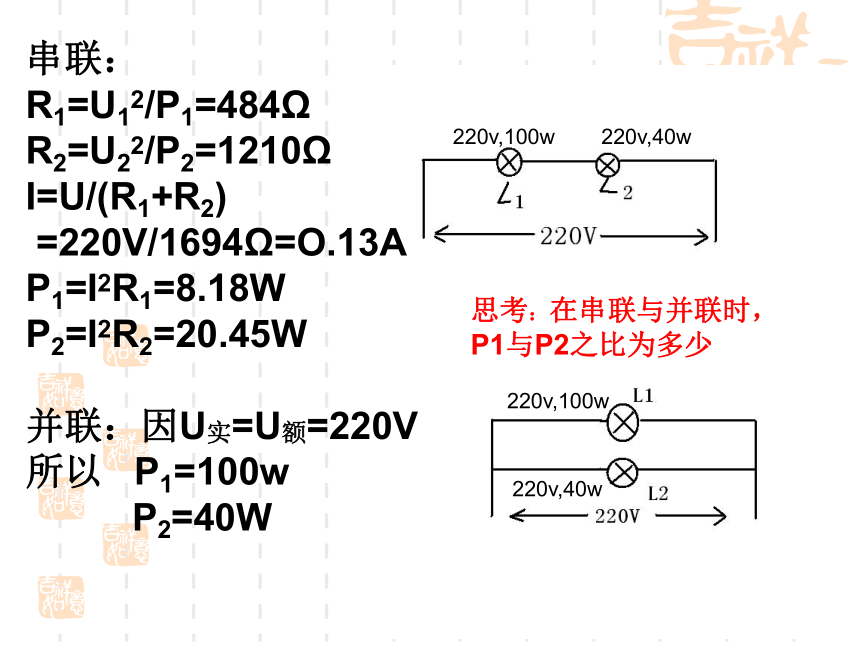

功率各为多少？220v,100w220v,40w220v,100w220v,40w串联：
R1=U12/P1=484Ω
R2=U22/P2=1210Ω
I=U/(R1+R2)
=220V/1694Ω=O.13A
P1=I2R1=8.18W
P2=I2R2=20.45W
并联：因U实=U额=220V
所以 P1=100w
P2=40W

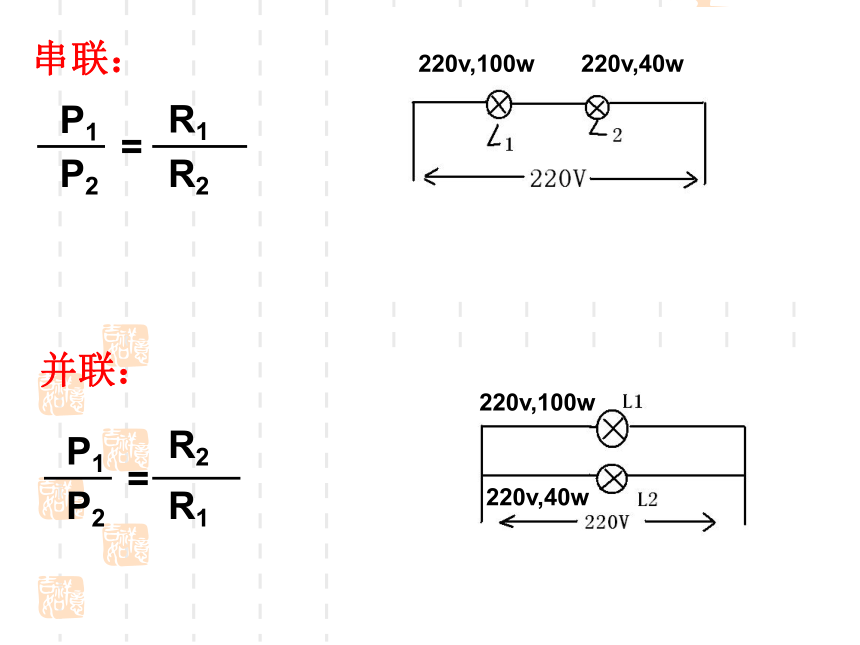

220v,100w220v,40w220v,100w220v,40w思考：在串联与并联时，
P1与P2之比为多少220v,100w220v,40w220v,100w220v,40w串联：并联： 3、将“12V 16W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中,则 ( )
A. L1和L2均正常发光
B. L1比L2亮
C. L1比L2暗
D. L1和L2一样亮
C我的忧伤 如今主人带回了节能灯L3（220V,30W），准备用它替换我（220V,100W），同样的时间（平均每天6小时），同样的工作，为什么主人要换掉 我？请你告诉我！4、5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视，妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：豆浆机做一次豆浆，电动机累计工作3分钟，电阻丝累计加热12分钟，则总共消耗多少电能6.03X105焦(或0.1675KWh)失忆的兄弟
我的兄弟，年华逝去，标记依稀（“220V，×”)谁能帮他找回记忆？1.实验原理：
2.实验器材：
3.电路图：
4.实验方法：实验：测定小灯泡的功率P = UI滑动变阻器的作用：开关应断开一上一下，滑片在最大阻值处回忆：连接电路时开关和变阻器应注意什么?调节小灯泡两端的电压伏安法例4、如图所示的是测定额定电压为
2.5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应选______ 档，b表量程应选用_________档.
（4）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向 ______ 端移动，才能使电压表示数为_____ ，此时灯泡的实际功率就是额定功率.
电压电流０－3V０－0．6A左2．5V（3）闭合开关后，移动滑动变阻器，发现灯泡始终不亮，电流表有示数，电压表示数为0，则电路的故障为 灯泡L短路（5）小明排除故障后，正确测得如下几组数据：由表中数据可知，小灯泡的额定功率为 W。小林认为应利用三组数据计算取功率的平均值会更加准确。请你评价小林的说法： ，
。因为额定功率是指在额定电压下工作时的功率错误1.2可在实验中，小明无论怎样移动滑动变阻器，电压表的示数都不能达到额定电压，原因可能是 。 电源电压太小 看到灯泡可以用伏安法测定他的额定功率，电风扇和电熨斗两位苦恼了:“如果有一天我也失忆了，我该怎样找回我的身份证？”
同学们，你们能帮帮他们吗？例5、电能表下只接电熨斗。让电熨斗连续工作二分钟该电能表转盘转动24圈，那么电熨斗的电功率为多大？220V 10(20)A 1600R/kWhP ==2/60h=0.45kWWt电能表法我的邻居 例6、我的邻居是热水器“220V，1000W”,他正常工作半小时，能产生热量多少？5、CFXB型“220V,1100W”电饭煲有两档开关，如图所示,虚线框内为电饭煲的简易原理示意图
（1）当开关 时，电饭煲处于高温烧煮状态，当开关 时，电饭煲处于保温状态；
（2）若当接档2时，电路的功率是1100瓦；当接档1时，电路的总功率是22瓦。
求 串联电阻R的阻值；
接档1时R消耗的功率；
sS接2S接1左图：R0=U02/P0 = (220V)2/1100W = 44Ω右图：R总=U总2/P总 = (220V)2/22W = 2200Ω R=R总- R0= 2200Ω- 44Ω = 2156ΩI总=P总/U总 =22W/220V=0.1A P=I2R=(0.1A)2 X 2156Ω= 21.56W右图：6、如图是某节能型家用电饭锅简化的电路图。当S1 S2都闭合时，R1、R2 两个发热体同时给锅加热，处于高温加热状态。当只闭合S1时，处于保温状态。已知R2工作时的阻值为88Ω，电饭锅保温状态时的功率为40W。试求：
（1）高温加热状态时，通过R2的电流是多少安？
（2）低温保温状态时，
R1的阻值是多少欧？
（3）如果做一次米饭
（高温加热状态）
用30min，则消耗多少电能？7、电热器与一制阻值为24Ω的电阻串联后接在电压恒定电源的两端，通电后电热器的实际功率为额定功率的 1/9 ，电路上的电流为1A，若去掉电阻，将电热器直接接到电源上，则电热器的功率恰好为额定功率。求：
（1）电热器与电阻串联工作时，电阻两端的电压。
（2）电源电压
（3）电热器的额定功率电功：P=U I普遍适用w=P t再见
