人教版初中第十九章生活用电单元练习题（有答案）

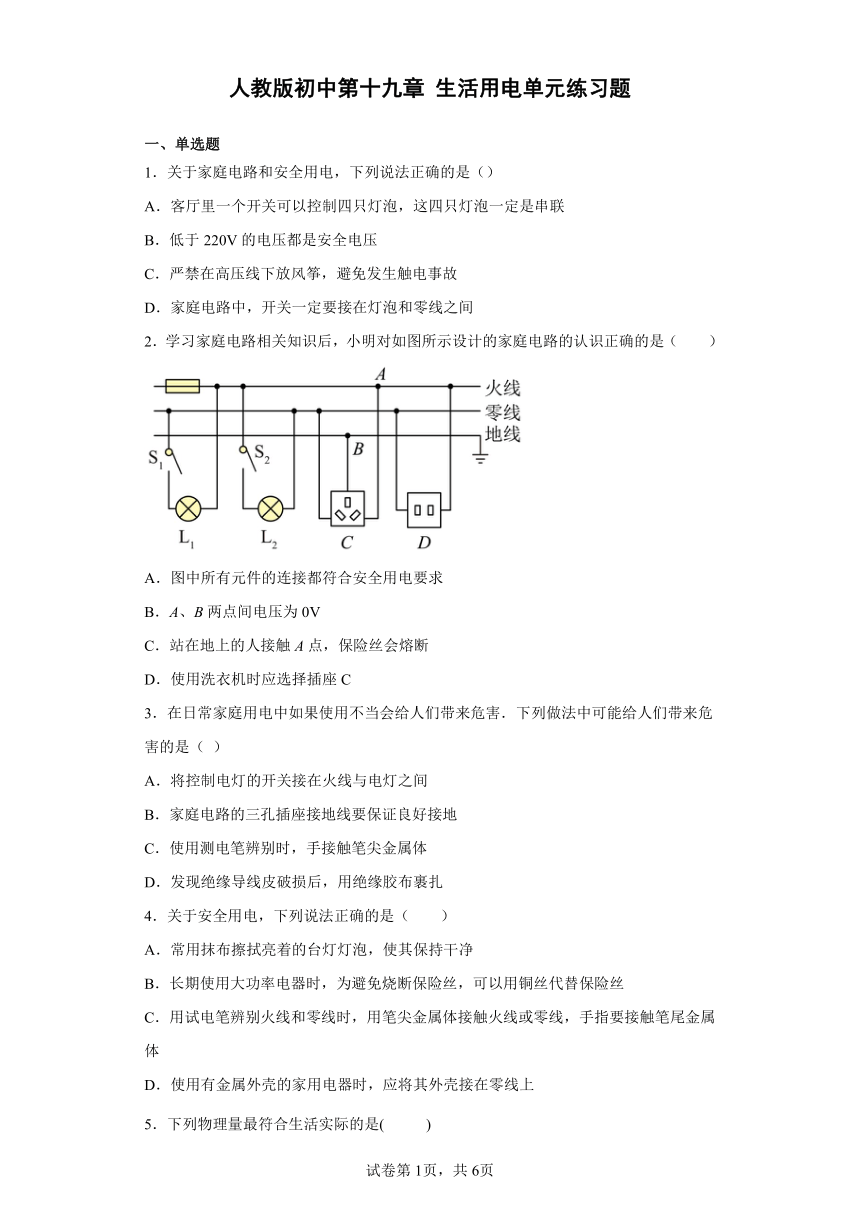

人教版初中第十九章 生活用电单元练习题
一、单选题
1．关于家庭电路和安全用电，下列说法正确的是（）
A．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联
B．低于220V的电压都是安全电压
C．严禁在高压线下放风筝，避免发生触电事故
D．家庭电路中，开关一定要接在灯泡和零线之间
2．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（　　）
A．图中所有元件的连接都符合安全用电要求
B．A、B两点间电压为0V
C．站在地上的人接触A点，保险丝会熔断
D．使用洗衣机时应选择插座C
3．在日常家庭用电中如果使用不当会给人们带来危害．下列做法中可能给人们带来危害的是（ ）
A．将控制电灯的开关接在火线与电灯之间
B．家庭电路的三孔插座接地线要保证良好接地
C．使用测电笔辨别时，手接触笔尖金属体
D．发现绝缘导线皮破损后，用绝缘胶布裹扎
4．关于安全用电，下列说法正确的是（　　）
A．常用抹布擦拭亮着的台灯灯泡，使其保持干净
B．长期使用大功率电器时，为避免烧断保险丝，可以用铜丝代替保险丝
C．用试电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
D．使用有金属外壳的家用电器时，应将其外壳接在零线上

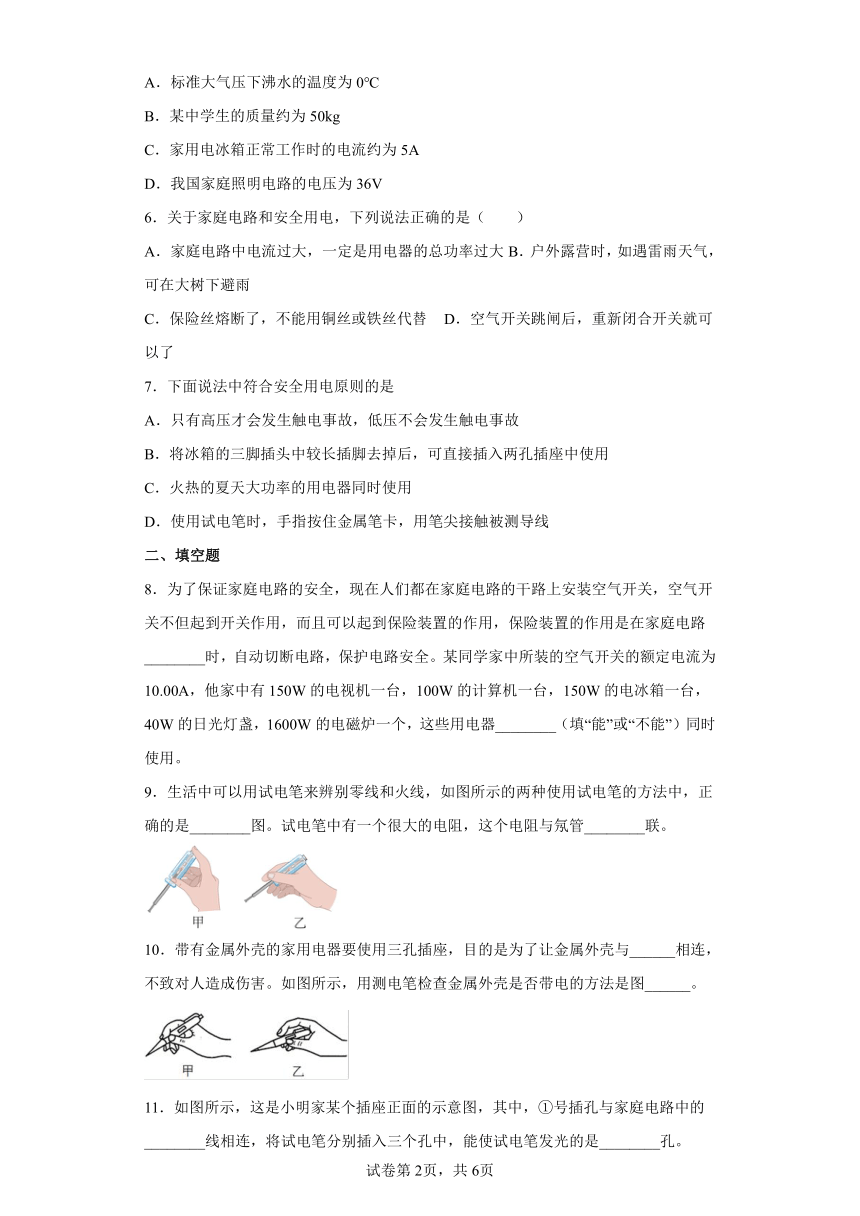

5．下列物理量最符合生活实际的是( )
A．标准大气压下沸水的温度为0℃
B．某中学生的质量约为50kg
C．家用电冰箱正常工作时的电流约为5A
D．我国家庭照明电路的电压为36V
6．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中电流过大，一定是用电器的总功率过大 B．户外露营时，如遇雷雨天气，可在大树下避雨
C．保险丝熔断了，不能用铜丝或铁丝代替 D．空气开关跳闸后，重新闭合开关就可以了
7．下面说法中符合安全用电原则的是
A．只有高压才会发生触电事故，低压不会发生触电事故
B．将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用
C．火热的夏天大功率的用电器同时使用
D．使用试电笔时，手指按住金属笔卡，用笔尖接触被测导线
二、填空题
8．为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路________时，自动切断电路，保护电路安全。某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯盏，1600W的电磁炉一个，这些用电器________（填“能”或“不能”）同时使用。
9．生活中可以用试电笔来辨别零线和火线，如图所示的两种使用试电笔的方法中，正确的是________图。试电笔中有一个很大的电阻，这个电阻与氖管________联。
10．带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______相连，不致对人造成伤害。如图所示，用测电笔检查金属外壳是否带电的方法是图______。

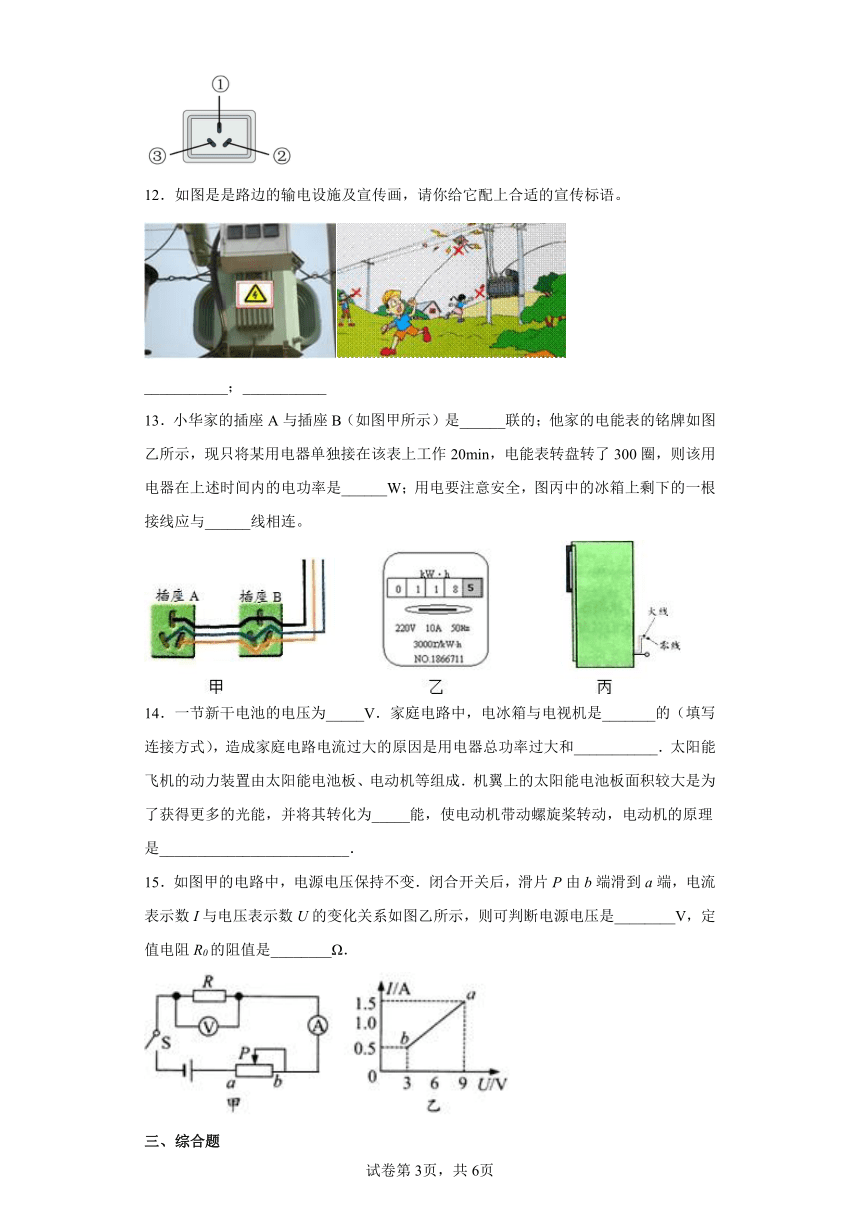

11．如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的________线相连，将试电笔分别插入三个孔中，能使试电笔发光的是________孔。
12．如图是是路边的输电设施及宣传画，请你给它配上合适的宣传标语。
___________；___________
13．小华家的插座A与插座B（如图甲所示）是______联的；他家的电能表的铭牌如图乙所示，现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内的电功率是______W；用电要注意安全，图丙中的冰箱上剩下的一根接线应与______线相连。
14．一节新干电池的电压为_____V．家庭电路中，电冰箱与电视机是_______的（填写连接方式），造成家庭电路电流过大的原因是用电器总功率过大和___________．太阳能飞机的动力装置由太阳能电池板、电动机等组成．机翼上的太阳能电池板面积较大是为了获得更多的光能，并将其转化为_____能，使电动机带动螺旋桨转动，电动机的原理是_________________________．
15．如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V，定值电阻R0的阻值是________Ω．
三、综合题

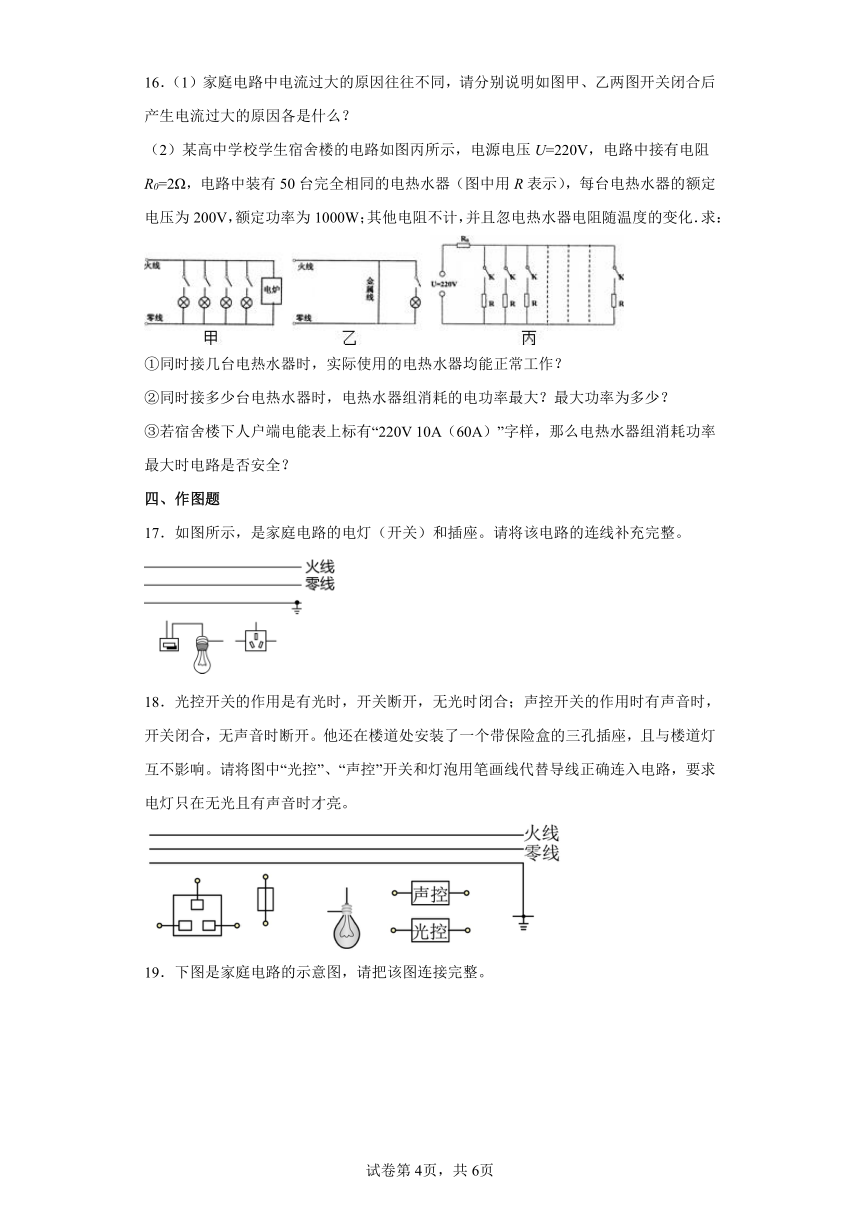

16．（1）家庭电路中电流过大的原因往往不同，请分别说明如图甲、乙两图开关闭合后产生电流过大的原因各是什么？
（2）某高中学校学生宿舍楼的电路如图丙所示，电源电压U=220V，电路中接有电阻R0=2Ω，电路中装有50台完全相同的电热水器（图中用R表示），每台电热水器的额定电压为200V，额定功率为1000W；其他电阻不计，并且忽电热水器电阻随温度的变化．求：
①同时接几台电热水器时，实际使用的电热水器均能正常工作？
②同时接多少台电热水器时，电热水器组消耗的电功率最大？最大功率为多少？
③若宿舍楼下人户端电能表上标有“220V 10A（60A）”字样，那么电热水器组消耗功率最大时电路是否安全？
四、作图题
17．如图所示，是家庭电路的电灯（开关）和插座。请将该电路的连线补充完整。
18．光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用时有声音时，开关闭合，无声音时断开。他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。请将图中“光控”、“声控”开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
19．下图是家庭电路的示意图，请把该图连接完整。
五、计算题
20．如图所示，是一种煲汤用的电热锅工作原理图，调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，温控器的作用是当水沸腾后能自动断电一段时间，其中R1=605Ω，R,2=96.8Ω，电热锅的部分参数如下表所示．
示．
容积 4L
额定电压 220V
加热额定功率 500W
保温额定功率 80W
（1）电热锅处于保温挡正常工作时，锅内的水温度始终不变，则该电热锅的散热功率是多少？
（2）电热锅处于高温挡(切换开关接“1”)正常工作，在标准大气压下高温加热2kg的水，10min内消耗多少电能？设散热功率不变，水的初温为73℃，则加热10min后水的最终温度是多少？
21．炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
六、实验题
22．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格分别为“10Ω，0.5A”，“40Ω，1A”的滑动变阻器，导线若干。
　
（1）请用笔画线代替导线，在图甲中将实物电路连接完整。要求滑片P向右滑动时电流表示数变大。( )
（2）小海接好电路，尚未闭合开关，此时发现电流表如图乙所示，出现此现象的原因是___。
（3）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图丙所示，读数为___V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向____（填“左”或“右”）移动滑片。
（4）小海在实验中选用的滑动变阻器应该是____（选填“10Ω，0.5A”或“40Ω，1A”）。
（5）本实验中滑动变阻器除了保护电路之外，还具有_____的作用：在探究“电流跟电压的关系”的实验中，滑动变阻器除了保护电路之外的作用是___。
（6）本实验结果是：当导体两端的电压一定时，______。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．D
3．C
4．C
5．B
6．C
7．D
8． 电流过大 能
9． 甲 串
10． 大地 乙
11． 地##保护接地线 ②
12． 高压危险 不要在高压线下玩耍
13． 并 300 地
14． 1.5 并联 短路 电 通电导线在磁场中受到力的作用
15． 9 6
16．(1)图甲是因为用电器总功率过大；图乙是因为短路；(2)①同时接2台电热水器时，实际使用的电热水器均能正常工作；②6050W；③电热水器组消耗功率最大时电路是安全的．
17．
18．
19．
20．（1）80W；(2)3×105J（3）l00℃
21．(1) 4.55 A；(2)允许．
22． 见解析 2.5 右 40Ω，1A 保持电阻两端电压不变 改变电阻两端电压 通过导体的电流和导体的电阻成反比
