高 三 地 理 复 习 专 题
地 图 和 等 值 线

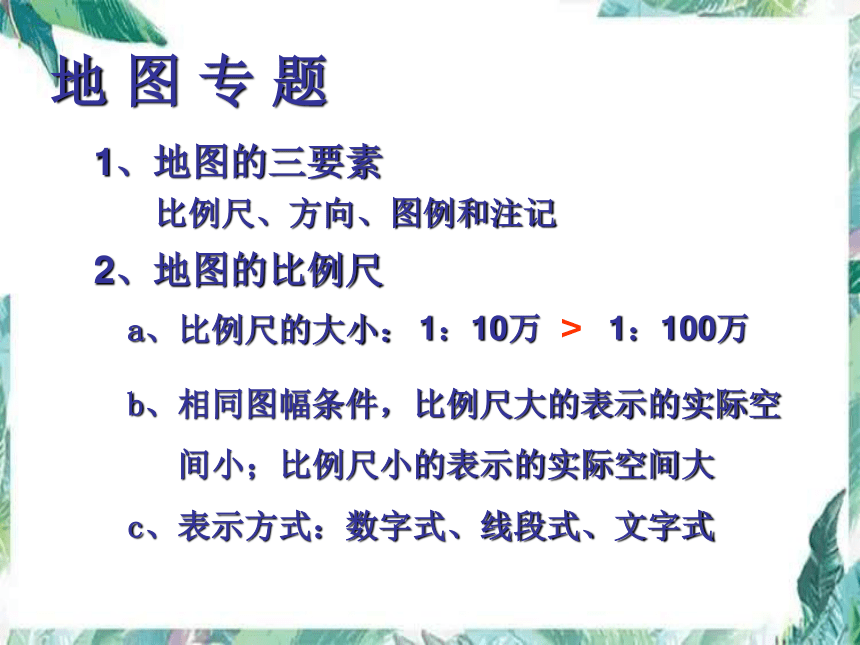

地 图 专 题
1、地图的三要素
比例尺、方向、图例和注记
2、地图的比例尺
a、比例尺的大小：
1：10万
1：100万
>
b、相同图幅条件，比例尺大的表示的实际空
间小；比例尺小的表示的实际空间大
c、表示方式：数字式、线段式、文字式
3、地图上的方向判断
1）、没有任何说明的前提下，“上北下南，左西右东”
2）、依据图上的方向标判断方向：箭头指向为北，相反方向为南，左侧为西，右侧为东
3）、经纬网判断方向：经线表示南北方向，纬线表示东西方向
A
B
C
A
B
C
等 值 线 的 类 型
某年欧洲PH值等值线
分布图（2000年）
某时海平面平均气压（单位：hPa）（2002年）
2002年
某山区等高线地形图
（2001年）
一、等高线专题

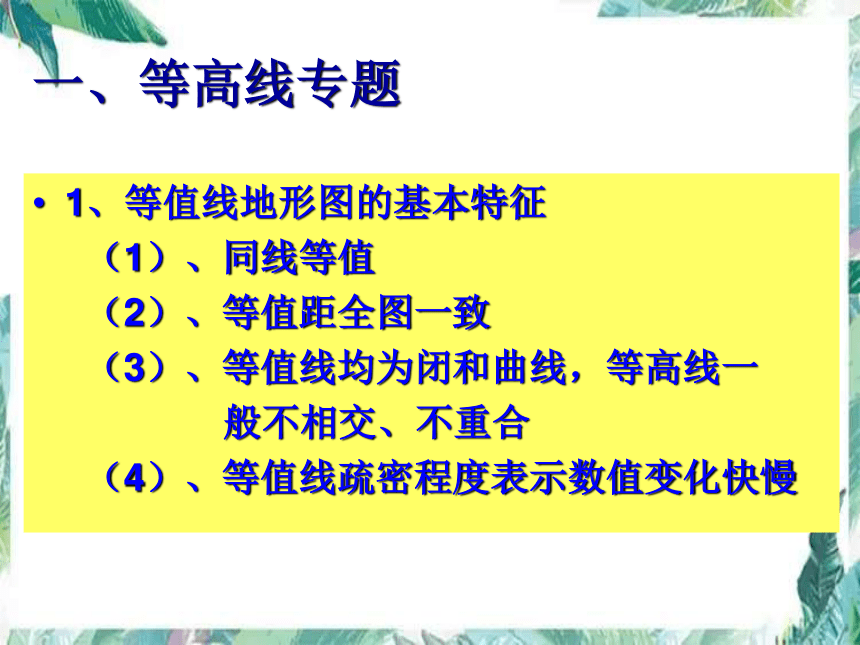

1、等值线地形图的基本特征
（1）、同线等值
（2）、等值距全图一致
（3）、等值线均为闭和曲线，等高线一
般不相交、不重合
（4）、等值线疏密程度表示数值变化快慢
2、等高线地形判读
一、等高线专题

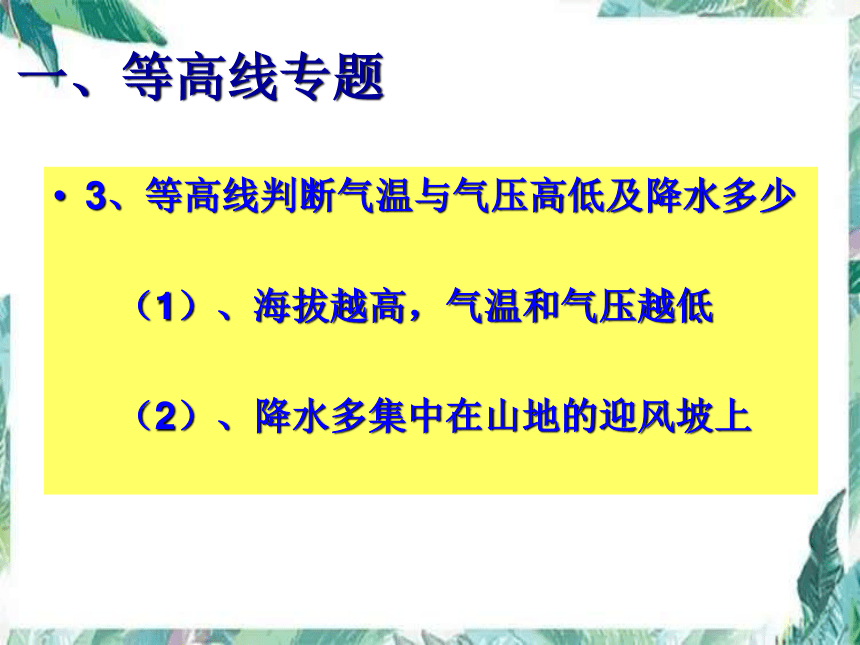

3、等高线判断气温与气压高低及降水多少
（1）、海拔越高，气温和气压越低
（2）、降水多集中在山地的迎风坡上
一、等高线专题

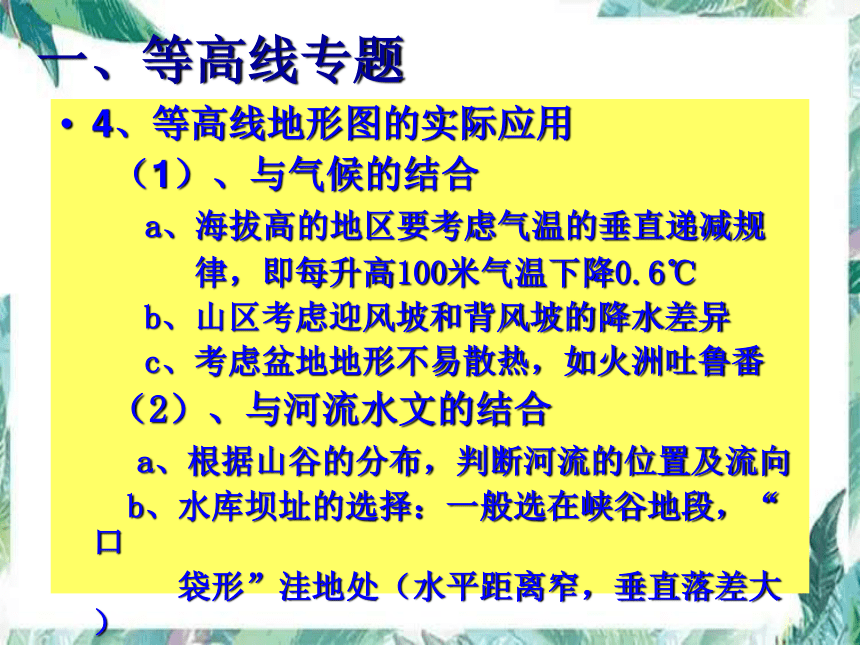

4、等高线地形图的实际应用
（1）、与气候的结合
a、海拔高的地区要考虑气温的垂直递减规
律，即每升高100米气温下降0.6℃
b、山区考虑迎风坡和背风坡的降水差异
c、考虑盆地地形不易散热，如火洲吐鲁番
（2）、与河流水文的结合
a、根据山谷的分布，判断河流的位置及流向
b、水库坝址的选择：一般选在峡谷地段，“口
袋形”洼地处（水平距离窄，垂直落差大）
一、等高线专题
3、等高线地形图的实际应用
（3）、铁路、公路选线
一般应选在缓坡，避开陡崖、滑坡，沿等高线建盘山路，翻山时应选择缓坡，并通过鞍部
（4）、建港口、海滨浴场
港口应选在避风的海湾，避开含沙量大的河流，以免引起航道淤塞。浴场一般选在海滨缓坡沙岸
（5）、建疗养院
一般选在城郊山地向阳坡，有林木覆盖，空气清新的地方
一、等高线专题

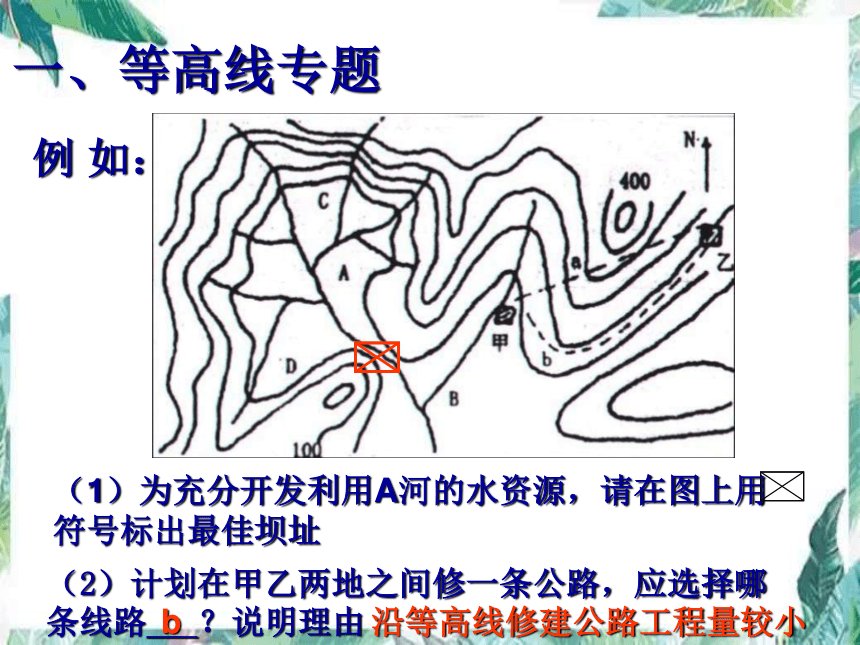

例 如：
（1）为充分开发利用A河的水资源，请在图上用 符号标出最佳坝址
（2）计划在甲乙两地之间修一条公路，应选择哪条线路 ？说明理由
b
沿等高线修建公路工程量较小

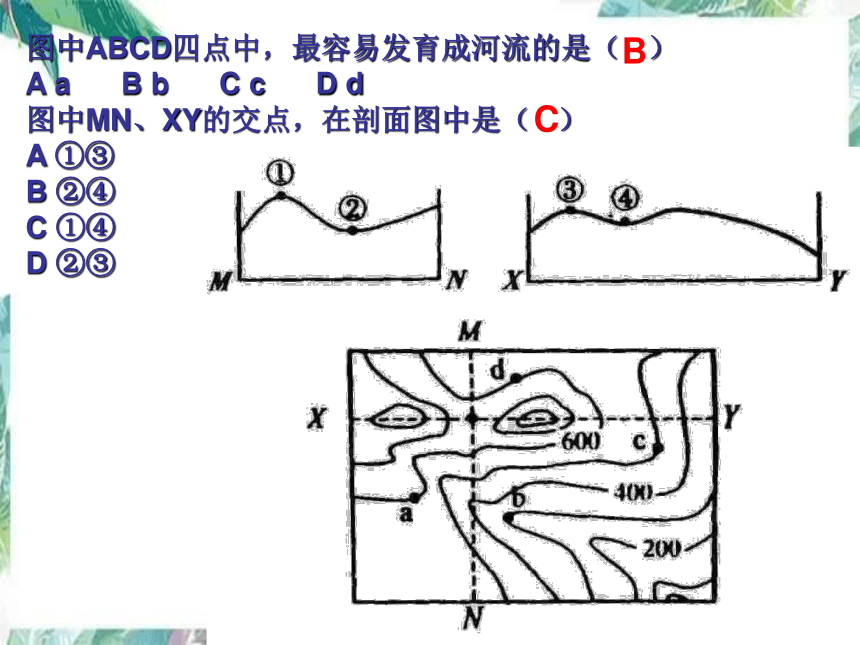

图中ABCD四点中，最容易发育成河流的是（ ）
A a B b C c D d
图中MN、XY的交点，在剖面图中是（ ）
A ①③
B ②④
C ①④
D ②③
B
C

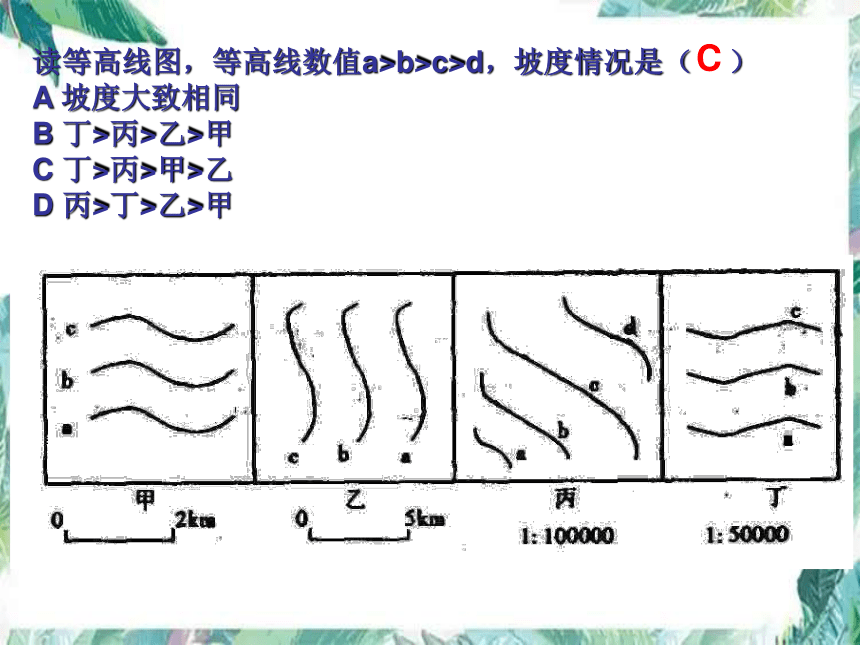

读等高线图，等高线数值a>b>c>d，坡度情况是（ ）
A 坡度大致相同
B 丁>丙>乙>甲
C 丁>丙>甲>乙
D 丙>丁>乙>甲
C
二、等温线专题
1、根据等温线分布可以判读：
⑴判断南北半球
气温总是由低纬向高纬递减→
向北等温线数值降低→北半球
向北等温线数值升高→南半球
(2)判断洋流流向和洋流的性质
等温线弯曲的方向即为洋流的流向：
①等温线向低值弯曲：
洋流由温度高处流向温度较处，即由低纬流向高纬，为暖流。
②等温线向高值弯曲：
洋流由温度低处流向温度较高处，
即由高纬流向低纬，为寒流。
24℃
22℃
20℃
(3)、判断季节和海陆分布
赤 道
陆地
海洋
A
C
1月
1月
7月
7月
B
D
1月份 全球陆地等温线向南弯曲
全球海洋等温线向北弯曲
7月份 全球陆地等温线向北弯曲
全球海洋等温线向南弯曲
点北陆北
点南陆南
二、等温线专题
2、影响等温线走向的因素：
①等温线与纬线方向基本一致：
影响因素：太阳辐射由低纬向高纬递减
②等温线大体与海岸线平行：
影响因素：受海洋影响程度不同
③等温线与等高线平行或与山脉走向平行：
影响因素：受地形起伏的影响
例 题 1：
左图为等值线数值由下向上递减
读图后回答
（1）
①若图示为等温线，该地位于——　半球，判断理由———————
北
从北向南，温度升高
②若该图等温线弯曲是洋流影响，则 该洋流按性质分类属于—— 等温线凸出方向与洋流流向的关系 是———
暖
一致
③若该处是陆地，两侧是海洋，此时为——月。若该处是海洋，两侧是陆地，此时为——月
7
1
例 题 1：
（２）若图示为等高线
下图为等值线数值由下向上递减
读图后回答
①该处地形是_______
山脊
②Ａ．Ｂ．Ｃ．Ｄ四点，高度相同的是______和______
C D
③D处气温比B处 ____,气温与海拔关系是 _____________
B处气压比D处____，气压与海拔关系是____________
高
海拔高气温低
低
海拔高气压低
例2
读某地等高线图回答：
（1）沿AB方向所作的地形剖面图是 （甲或乙），沿CD方向所作的地形剖面图是 （甲或乙）
乙
甲
（2）在等高线图上标出山脊和山谷的位置
（3）如果m点温度为10摄氏度，则n点的温度为 。
8.2摄氏度
（4）若该地是我国东部地区，夏季E、F、G、H四个地区，降水量丰富的地区 。
E
山脊
山谷
例2拓展
读某地等高线图回答：
若该地是我国西南某地区，夏季E、F、G、H四个地区，降水量最丰富的地区 。
F
三、等压线专题
1、有关知识点
⑴对于同一地点而言，气压总是随高度的增加而递减
⑵高压和低压都是针对同一水平面上的气压差异而言
⑶等压面凸起的地方为高压区，下凹的地方为低压区
C
D
B
A
·
·
·
·
1)请比较下列位置的气压高低：
A D B C
> >
2)请比较下列位置的气压高低：
A B C D
> >
3)请比较ABCD的气压高低：
⑷气压系统的判读
①凡等压线闭合，中心气压高于四周气压的区域，叫做高气压；凡等压线闭合，中心气压低于四周气压的区域，叫做低气压
②由高气压向外延伸出来的狭长区域，叫做高压脊，脊的最高部分的连线称为脊线；由低气压向外延伸出来的狭长区域，叫做低压槽，槽的最低部分的连线称为槽线
③相邻的两个高压脊之间和相邻两个低压槽之间的部位称为鞍部
高
高
高
低
低
低
鞍
鞍
脊
脊
槽
槽
2、根据风向可判读
⑴等压线值大小的确定：
顺着风向，等压线数值减小。
A < B < C
D < E < F
⑵南北半球的确定：
水平气压梯度力→右偏→北半球
水平气压梯度力→左偏→南半球
北 半 球
南 半 球
⑶近地面和高空位置的确定：
近地面的风向：风向与等压线斜交
高空中的风向：风向与等压线平行
戊图
己图
近地面
高 空
3、根据等压线疏密判断风力
等压线密集处
单位距离内气压差异大
水平气压梯度力大
风力越强
4、根据闭合等压线判断天气状况
低气压中心附近(低压槽)→阴雨天气
高气压中心附近(高压脊)→晴朗天气
5、锋面气旋的判读
例题3：
右图表示某地近地面气压状况，n表示风向，读图回答：
1、判断此图位于＿ 半球（南或北）
2、L1、L2的锋面类型：
L1：-----------------
L2：-----------------
3、如果锋面系统都能引起降水，那么图中A、B、C、D出现降水区域的是：
南
暖锋锋面
冷锋锋面
B、C
读下面等值线，已知a>b>c，下列各项正确的是（ ）
A 若为等高线，则L2为山谷
B 若为等压线，则L1为鞍部
C 若为海平面等温线图，则L2为寒流
D 若为1月份等温线图，从海陆分布来看，A是南半球的海洋
D
下图所示北半球某区域等值线图，等值线的数值a>b>c,据此回答
假如是等高线，则（ ）
A 、E表示山谷，F表示山脊 B 、E表示山脊，F表示山谷
C、 E，F均表示鞍部 D、 E，F均表示河流流向
假如E所在的区域为陆地，F所在的区域为海洋，等值线为等温线，则（ ）
A 、此图为冬季等温线 B、此图为夏季等温线
C、 此时，我国东南沿海盛行东南风
D 、此时我国东部大部分河流进入汛期
假如是等压线则（ ）
A E为脊线，F为槽线
B E为槽线，F为脊线
C E处出现晴朗天气
D F处出现阴雨天气
A
A
B
四、等盐度线专题
1、盐度的影响因素：
（1）、蒸发量、降水量
蒸发量 > 降水量 盐度就高
蒸发量 < 降水量 盐度就低
（2）、径流
江河入海口处，海水被淡水稀释，盐度较低
(3）、洋流
同纬度地区暖流流经地区盐度偏高，寒流流经地区盐度偏低。我们也可以依据盐度的高度判断洋流的性质。
2、盐度的高低影响船吃水深浅：盐度越高，海水浮力越大，船吃水越浅，反之，就越深。
3、盐度的分布变化规律
由南北纬副热带海区向两侧的高纬、低纬海区递减
例题4：
左图表示某洋面等盐度曲线，且a>b>c，回答下列问题：
1、海轮行驶经过A、B、C、D四点中，吃水线最浅的是
-----
2、如果该地等盐度线弯曲是由于洋流的影响，则AB线上各点盐度比两侧海区盐度
------洋流性质为------
B
高
暖流
如果上图表示长江口沿岸的等盐度曲线，且a中B点离长江口最近的季节是----------，
判断依据是--------------------------------------------------。
此时开普敦的气候特征是---------------。
冬季
冬季，长江径流量小，盐度较高
炎热干燥
等值线地图判断要素：
1、读图名，读出什么事象的等值线图
2、读数值，最大值、最小值及递变规律、形成原因
3、读等值线递变方向
高值凸，数值低
低值凸，数值高
4、读等值线疏密程度：
等高线
密
坡度陡
等压线
密
风力强
等温线
密
温差大
5、读地图背景材料
根据图中经纬线、海岸线及其他地理事物定位，作好图表信息的转化。
