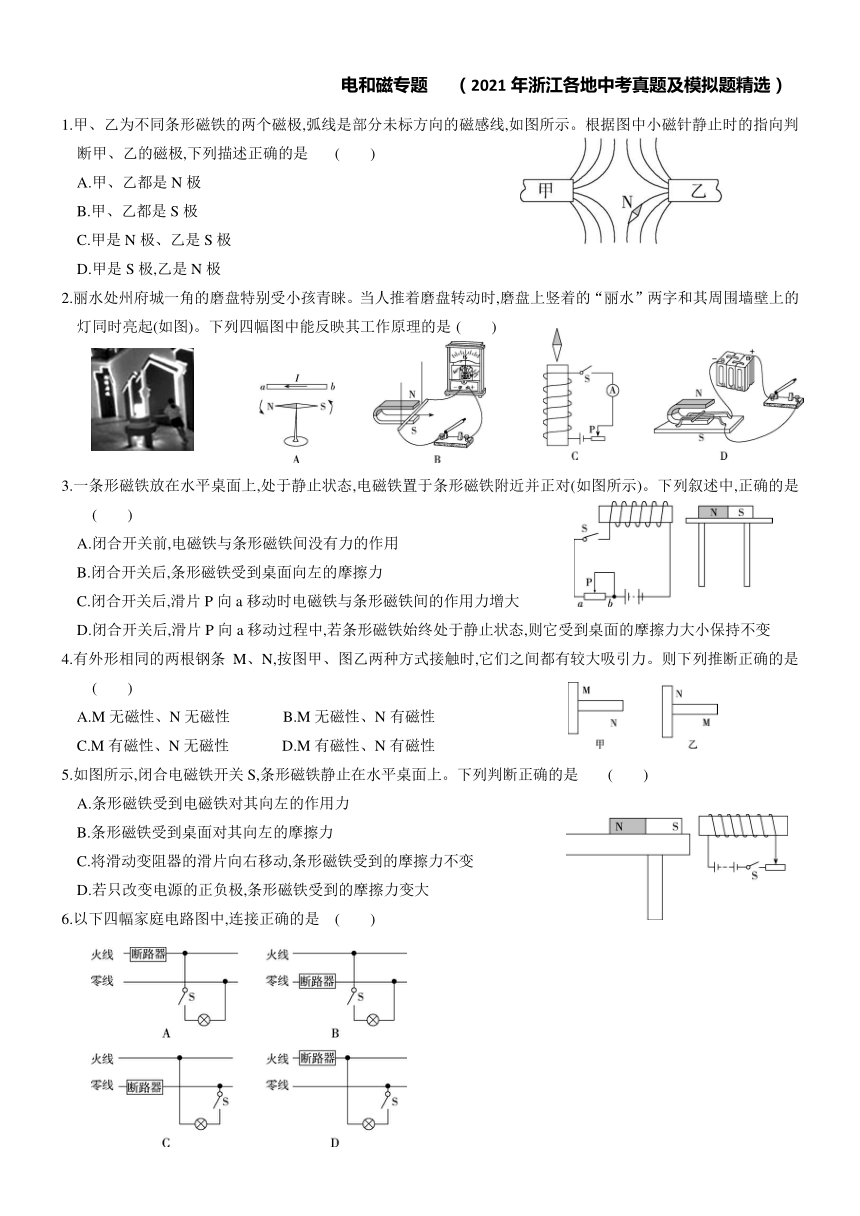

电和磁专题 （2021年浙江各地中考真题及模拟题精选）
1.甲、乙为不同条形磁铁的两个磁极,弧线是部分未标方向的磁感线,如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极,下列描述正确的是 ( )
A.甲、乙都是N极
B.甲、乙都是S极
C.甲是N极、乙是S极
D.甲是S极,乙是N极
2.丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时,磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起(如图)。下列四幅图中能反映其工作原理的是 ( )
3.一条形磁铁放在水平桌面上,处于静止状态,电磁铁置于条形磁铁附近并正对(如图所示)。下列叙述中,正确的是 ( )
A.闭合开关前,电磁铁与条形磁铁间没有力的作用
B.闭合开关后,条形磁铁受到桌面向左的摩擦力
C.闭合开关后,滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D.闭合开关后,滑片P向a移动过程中,若条形磁铁始终处于静止状态,则它受到桌面的摩擦力大小保持不变
4.有外形相同的两根钢条M、N,按图甲、图乙两种方式接触时,它们之间都有较大吸引力。则下列推断正确的是 ( )
A.M无磁性、N无磁性 B.M无磁性、N有磁性
C.M有磁性、N无磁性 D.M有磁性、N有磁性
5.如图所示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。下列判断正确的是 ( )
A.条形磁铁受到电磁铁对其向左的作用力
B.条形磁铁受到桌面对其向左的摩擦力
C.将滑动变阻器的滑片向右移动,条形磁铁受到的摩擦力不变
D.若只改变电源的正负极,条形磁铁受到的摩擦力变大
6.以下四幅家庭电路图中,连接正确的是 ( )

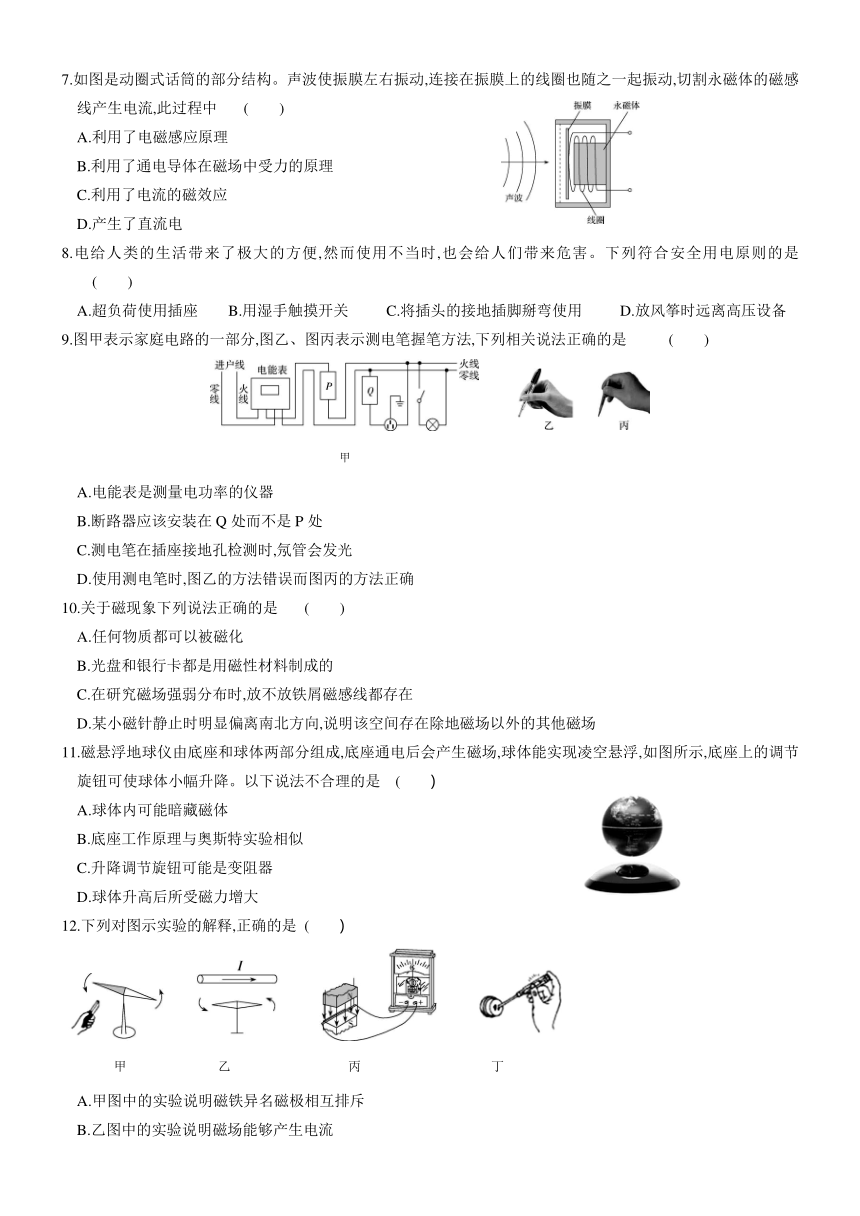

7.如图是动圈式话筒的部分结构。声波使振膜左右振动,连接在振膜上的线圈也随之一起振动,切割永磁体的磁感线产生电流,此过程中 ( )
A.利用了电磁感应原理
B.利用了通电导体在磁场中受力的原理
C.利用了电流的磁效应
D.产生了直流电
8.电给人类的生活带来了极大的方便,然而使用不当时,也会给人们带来危害。下列符合安全用电原则的是 ( )
A.超负荷使用插座 B.用湿手触摸开关 C.将插头的接地插脚掰弯使用 D.放风筝时远离高压设备
9.图甲表示家庭电路的一部分,图乙、图丙表示测电笔握笔方法,下列相关说法正确的是 ( )
甲
A.电能表是测量电功率的仪器
B.断路器应该安装在Q处而不是P处
C.测电笔在插座接地孔检测时,氖管会发光
D.使用测电笔时,图乙的方法错误而图丙的方法正确
10.关于磁现象下列说法正确的是 ( )
A.任何物质都可以被磁化
B.光盘和银行卡都是用磁性材料制成的
C.在研究磁场强弱分布时,放不放铁屑磁感线都存在
D.某小磁针静止时明显偏离南北方向,说明该空间存在除地磁场以外的其他磁场
11.磁悬浮地球仪由底座和球体两部分组成,底座通电后会产生磁场,球体能实现凌空悬浮,如图所示,底座上的调节旋钮可使球体小幅升降。以下说法不合理的是 ( )
A.球体内可能暗藏磁体
B.底座工作原理与奥斯特实验相似
C.升降调节旋钮可能是变阻器
D.球体升高后所受磁力增大
12.下列对图示实验的解释,正确的是 ( )
甲 乙 丙 丁
A.甲图中的实验说明磁铁异名磁极相互排斥
B.乙图中的实验说明磁场能够产生电流
C.丙图中的实验表示机械能转化为电能
D.丁图中的测电笔的氖管发光说明它与零线接触

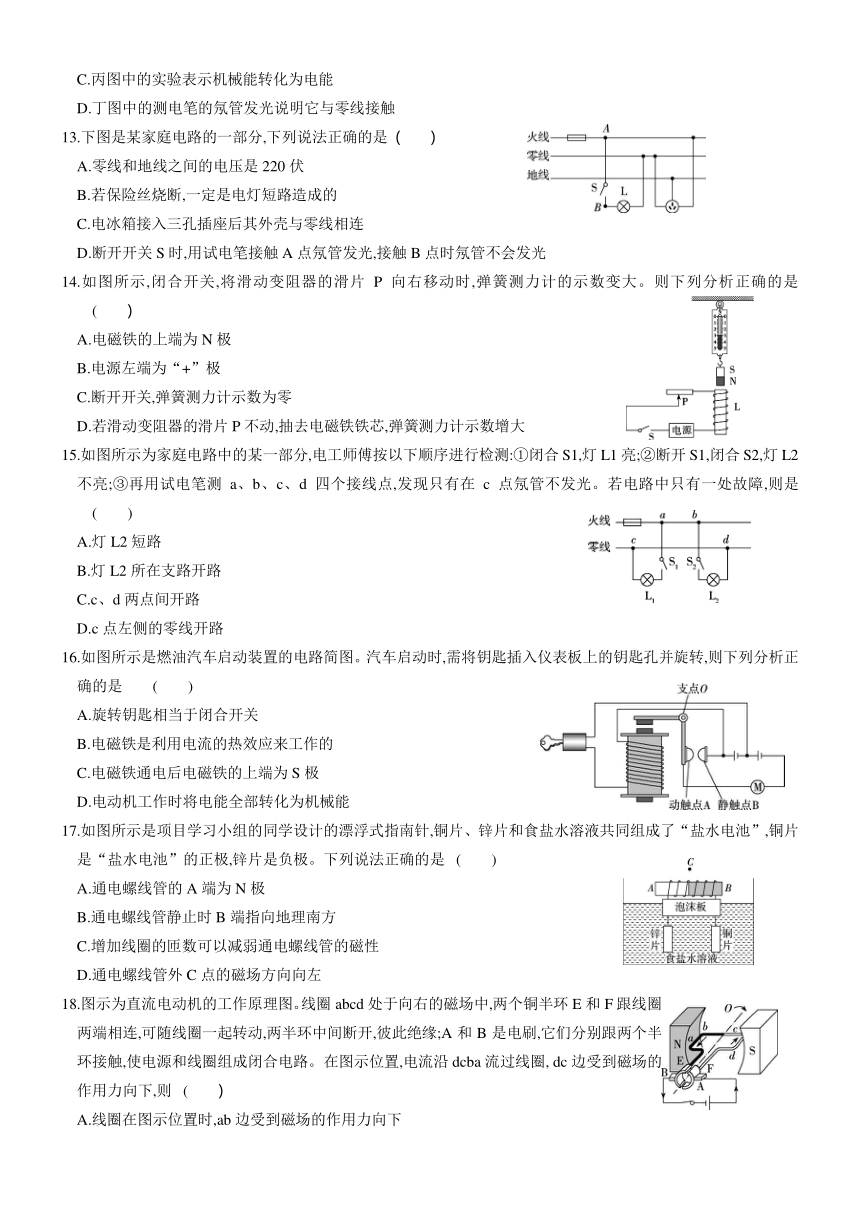

13.下图是某家庭电路的一部分,下列说法正确的是 ( )
A.零线和地线之间的电压是220伏
B.若保险丝烧断,一定是电灯短路造成的
C.电冰箱接入三孔插座后其外壳与零线相连
D.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光
14.如图所示,闭合开关,将滑动变阻器的滑片P向右移动时,弹簧测力计的示数变大。则下列分析正确的是 ( )
A.电磁铁的上端为N极
B.电源左端为“+”极
C.断开开关,弹簧测力计示数为零
D.若滑动变阻器的滑片P不动,抽去电磁铁铁芯,弹簧测力计示数增大
15.如图所示为家庭电路中的某一部分,电工师傅按以下顺序进行检测:①闭合S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用试电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光。若电路中只有一处故障,则是 ( )
A.灯L2短路
B.灯L2所在支路开路
C.c、d两点间开路
D.c点左侧的零线开路
16.如图所示是燃油汽车启动装置的电路简图。汽车启动时,需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是 ( )
A.旋转钥匙相当于闭合开关
B.电磁铁是利用电流的热效应来工作的
C.电磁铁通电后电磁铁的上端为S极
D.电动机工作时将电能全部转化为机械能
17.如图所示是项目学习小组的同学设计的漂浮式指南针,铜片、锌片和食盐水溶液共同组成了“盐水电池”,铜片是“盐水电池”的正极,锌片是负极。下列说法正确的是 ( )
A.通电螺线管的A端为N极
B.通电螺线管静止时B端指向地理南方
C.增加线圈的匝数可以减弱通电螺线管的磁性
D.通电螺线管外C点的磁场方向向左
18.图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中,两个铜半环E和F跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘;A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路。在图示位置,电流沿dcba流过线圈, dc边受到磁场的作用力向下,则 ( )
A.线圈在图示位置时,ab边受到磁场的作用力向下
B.线圈由图示位置转过180°时,电流沿dcba流过线圈
C.线圈由图示位置转过180°时,dc边受到磁场的作用力向下
D.线圈由图示位置转过180°时,ab边受到磁场的作用力向下
19.如图是一款能发电的魔方充电器。转动魔方时,它能发电,其原理是 (选填“电磁感应”或“磁场对电流的作用”)。魔方还能通过USB端口给移动设备充电,给移动设备充电时,魔方相当于电路中的 (选填“电源”或“用电器”)。
20.地磁场使地球生命免受宇宙射线的危害。有关地磁场形成的原因有很多假说,其中一种认为,在高温、高压环境下,地核物质中的部分带电粒子向外逃逸到地幔层,并随着地球自转形成电流,从而产生磁场,如图所示,形成磁场的带电粒子是 (选填“质子”或“电子”)。
21.隔离病毒,不隔离教学。如图是疫情期间,老师们开展网络教学用到的电脑手写板。手写板通过数据线与电脑任意USB接口进行连接,各USB接口间 联。手写板内有一块电路板,可产生纵横交错的磁场,当带有线圈的手写笔在手写板上方移动时,手写板便能接收到手写笔发射的 (选填“电磁波”“超声波”或“次声波”)信号,从而判断笔的位置,这是 现象。
22.如图所示,条形磁体放在水平桌面上,闭合开关S,此时通电螺线管的左
端为 极;当条形磁体受到的摩擦力增大时,滑动变阻器的滑片
P应向 移动。
23.如图所示是一款“运动手环”,其主要部分是一段内置有一小块磁铁的密闭的空心塑料管,管外缠绕着线圈。戴着这种手环走路时塑料管跟着手一起运动,磁铁则在管内反复运动,线圈中便会产生电流,液晶上就会显示出运动的步数。此过程的工作原理 ,将 能转化为 能。
24.电给人类的生活带来了极大的方便,了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 V, 对于人体,一般情况下 V以下的电压才是安全的。安全用电原则是不接触 ,不靠近 。
25.电动机在现代生产、生活中有广泛的应用。
(1)如图所示是电动机原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到 ,使线圈转动起来。
(2)某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中
来实现倒车。
26.夏天的紫外线较强,人们在户外活动时间过长,会造成皮肤灼伤,甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质,设计了如图所示电路。当户外紫外线增强到设定值时,S2闭合,电动机转动,遮阳棚上防紫外线的遮阳布展开。
(1)调试时发现,当户外紫外线增强到设定值时,S2仍未闭合。为了达到设计要求,需要把滑动变阻器R1的 滑片P向 (填“左”或“右”)移动。
(2)从安全用电的角度分析,进户线a应该是 线。
27.材料:爷爷家的电饭锅不能做饭了,小敏检查发现:
电源插头处有烧焦的痕迹。
奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连
接口拔出就算完事,插头总在插座上插着。看,烧坏了吧!”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了!”
奶奶:“没电 没电你摸摸,不电死你才怪!”
……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧焦的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
28.如图是某兴趣小组制作的“电子秤”的结构简图,其中的
电磁铁和永磁体之间相互排斥,对秤盘产生向上的力。当秤盘上放置质量不同的物
体时,可通过调节滑动变阻器改变电流大小,从而改变斥力大小,使指针始终指在“a”
位置。此时,该电子秤所称量物体质量m跟电路中电流I的关系可视为:m=kI(k为
500克/安)。据此原理,可将电流表改装成“质量显示仪”达到称量质量的目的。
(1)图中电磁铁和永磁体之间要产生斥力,则永磁体下端应为 极。
(2)当放上物体后,为了使指针仍处在“a”位置,必须将滑动变阻器滑片向 端移动。
(3)图中电源电压为9伏。线圈电阻为10欧。线圈允许通过的最大电流为0.8安,滑动变阻器规格为“50 Ω 2 A”,电流表量程为0~0.6安。
①计算该电子秤所能称量物体质量的范围;
②要增大该电子秤的称量范围,以下方法可行的是 。(假设弹簧等元件均能正常工作)
A.增大电源电压
B.换用“100 Ω 1 A”的滑动变阻器
C.电流表的量程换用“0~3安”
29小金对玩具汽车的电动机很感兴趣,他拆下电动机,测得它的内阻为1.5 Ω。为测量电动机工作时的电流,利用身边现有器材,设计了如图所示的电路(符号表示数值可读的变阻器)。已知电源电压为12 V,当变阻器的阻值为6 Ω时,电压表的读数为3 V。计算此时:
(1)通过电动机的电流;
(2)电动机消耗的电功率。
30.近期一些餐厅出现了用送餐机器人进行无接触配送,其运动依靠底部电动机带动。已知电动机线圈为铜制,比热容为0.4×103 J/(kg·℃),整个线圈质量为0.2 kg,产生的热量有80%转化为线圈的内能,电动机与电流表串联后接在24 V直流电源上工作。闭合开关后发现机器人并未运动,这时电流表的示数为8 A。检查发现电动机轴上的齿轮被卡住了,排除故障后,正常工作时电流表的读数为1 A。忽略所有摩擦,请计算:
(1)电动机线圈的阻值 ;
(2)电动机正常转动时的效率 ;
(3)不考虑线圈与其他材料之间的热传递,在卡住的1分钟内线圈温度会升高多少
电和磁 专题
参考答案
1、B 2、B 3.C 4、D 5、A 6、A 7、A 8、D 9、D 10、D 11、D 12、C
13、D 14、B 15、C 16、D 17、A 18、D
19、电磁感应 电源
20、电子
21、并 电磁波 电磁感应
22、N 右
23、电磁感应 机械 电
24、220 36 低压带电体 高压带电体
25、(1)力的作用 (2)电流的方向
26、(1)右 (2)相(火)
27、答案 答题要素:爷爷说的“没电”指没电流;奶奶认为的“有电”指有电压;插头烧焦的原因是插头处发热过多;安全用电建议。
示例:爷爷和奶奶的说法都正确,只是角度不同,爷爷说的“没电”是指插头处电路断开,没有构成回路,所以没有电流;奶奶认为的“有电”是指有电压,当用手触摸插头,可能导致火线—人体—大地构成回路,从而触电。插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。安全用电建议:将插头插入插座时,手不要接触金属插脚;防止电线的绝缘层老化或破损;不要用湿的手触摸电器、插座和开关;用电器使用后要及时拔下插头;定期检查用电器线路等。
28、(1)S (2)B (3)①0.075 kg~0.3 kg ②BC
29、(1)1.5A (2)4.5W
30、(1)3 Ω (2)87.5% (3)115.2 ℃
