浙江省宁波市鄞州区2021-2022学年八年级下学期科学期中测试试卷（1-4章 含答案）

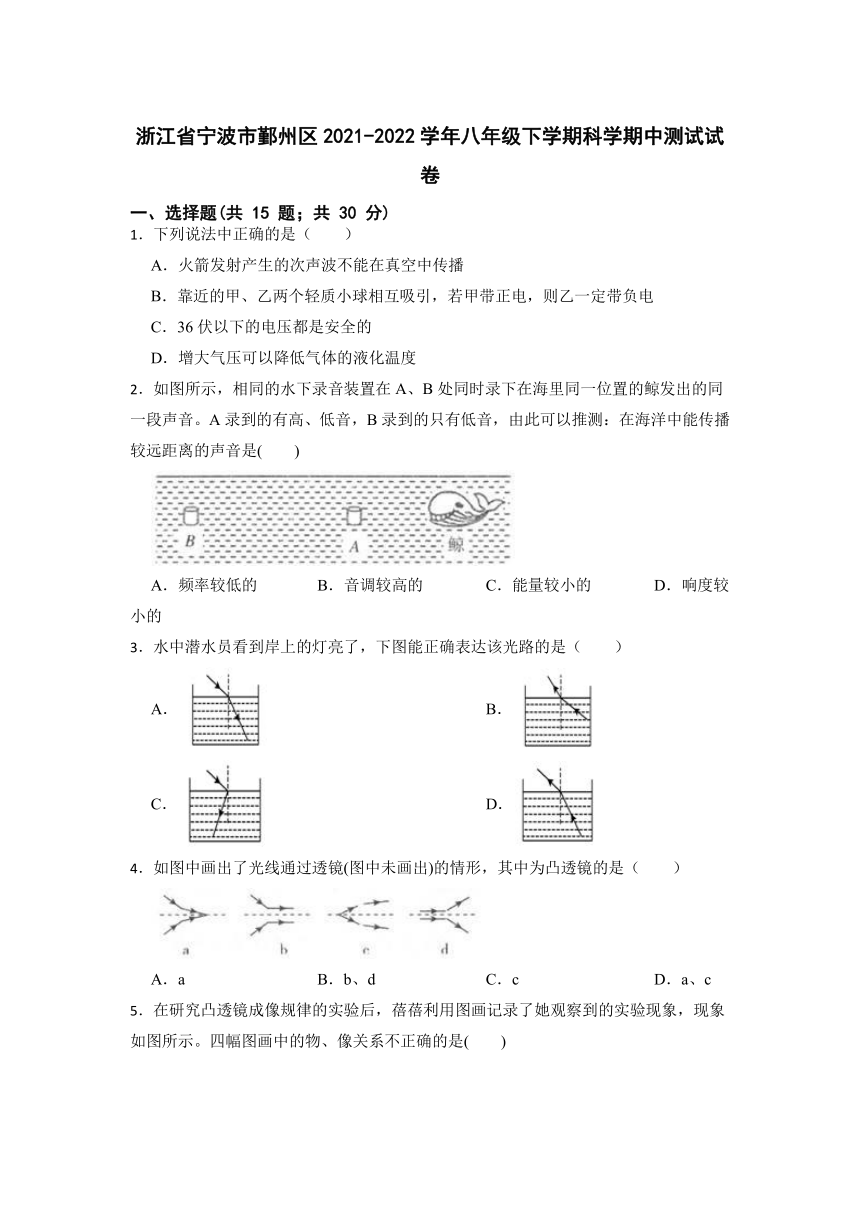

浙江省宁波市鄞州区2021-2022学年八年级下学期科学期中测试试卷
一、选择题(共 15 题；共 30 分)
1．下列说法中正确的是（　　）
A．火箭发射产生的次声波不能在真空中传播
B．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
C．36伏以下的电压都是安全的
D．增大气压可以降低气体的液化温度
2．如图所示，相同的水下录音装置在A、B处同时录下在海里同一位置的鲸发出的同一段声音。A录到的有高、低音，B录到的只有低音，由此可以推测：在海洋中能传播较远距离的声音是(　　)
A．频率较低的 B．音调较高的 C．能量较小的 D．响度较小的
3．水中潜水员看到岸上的灯亮了，下图能正确表达该光路的是（　　）
A． B．
C． D．
4．如图中画出了光线通过透镜(图中未画出)的情形，其中为凸透镜的是（　　）
A．a B．b、d C．c D．a、c
5．在研究凸透镜成像规律的实验后，蓓蓓利用图画记录了她观察到的实验现象，现象如图所示。四幅图画中的物、像关系不正确的是(　　)
A． B．
C． D．

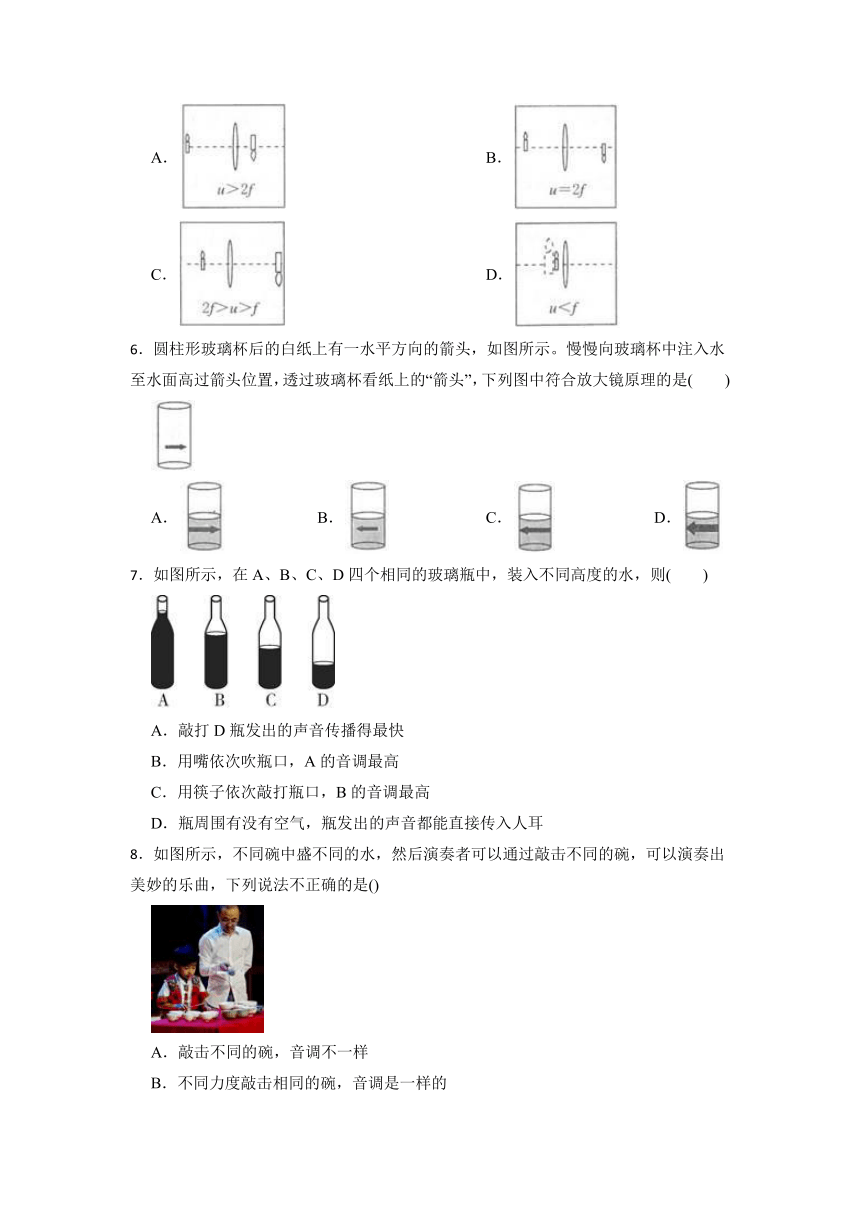

6．圆柱形玻璃杯后的白纸上有一水平方向的箭头，如图所示。慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，下列图中符合放大镜原理的是(　　)
A． B． C． D．
7．如图所示，在A、B、C、D四个相同的玻璃瓶中，装入不同高度的水，则(　　)
A．敲打D瓶发出的声音传播得最快
B．用嘴依次吹瓶口，A的音调最高
C．用筷子依次敲打瓶口，B的音调最高
D．瓶周围有没有空气，瓶发出的声音都能直接传入人耳
8．如图所示，不同碗中盛不同的水，然后演奏者可以通过敲击不同的碗，可以演奏出美妙的乐曲，下列说法不正确的是()
A．敲击不同的碗，音调不一样
B．不同力度敲击相同的碗，音调是一样的
C．若碗的材质不同，则敲击时音色将不同
D．敲击时美妙的声音是通过空气震动发声的

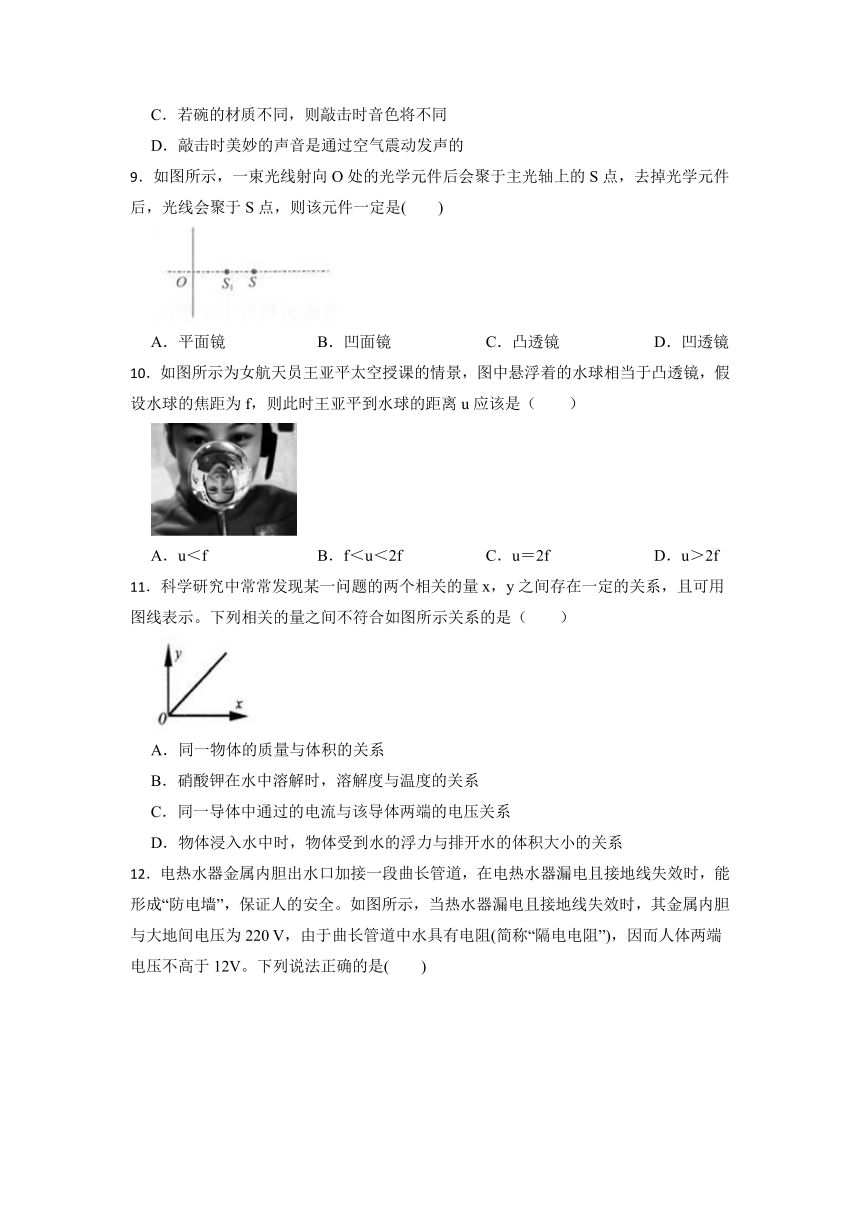

9．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S点，则该元件一定是(　　)
A．平面镜 B．凹面镜 C．凸透镜 D．凹透镜
10．如图所示为女航天员王亚平太空授课的情景，图中悬浮着的水球相当于凸透镜，假设水球的焦距为f，则此时王亚平到水球的距离u应该是（　　）
A．u＜f B．f＜u＜2f C．u＝2f D．u＞2f
11．科学研究中常常发现某一问题的两个相关的量x，y之间存在一定的关系，且可用图线表示。下列相关的量之间不符合如图所示关系的是（　　）
A．同一物体的质量与体积的关系
B．硝酸钾在水中溶解时，溶解度与温度的关系
C．同一导体中通过的电流与该导体两端的电压关系
D．物体浸入水中时，物体受到水的浮力与排开水的体积大小的关系
12．电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保证人的安全。如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端电压不高于12V。下列说法正确的是(　　)

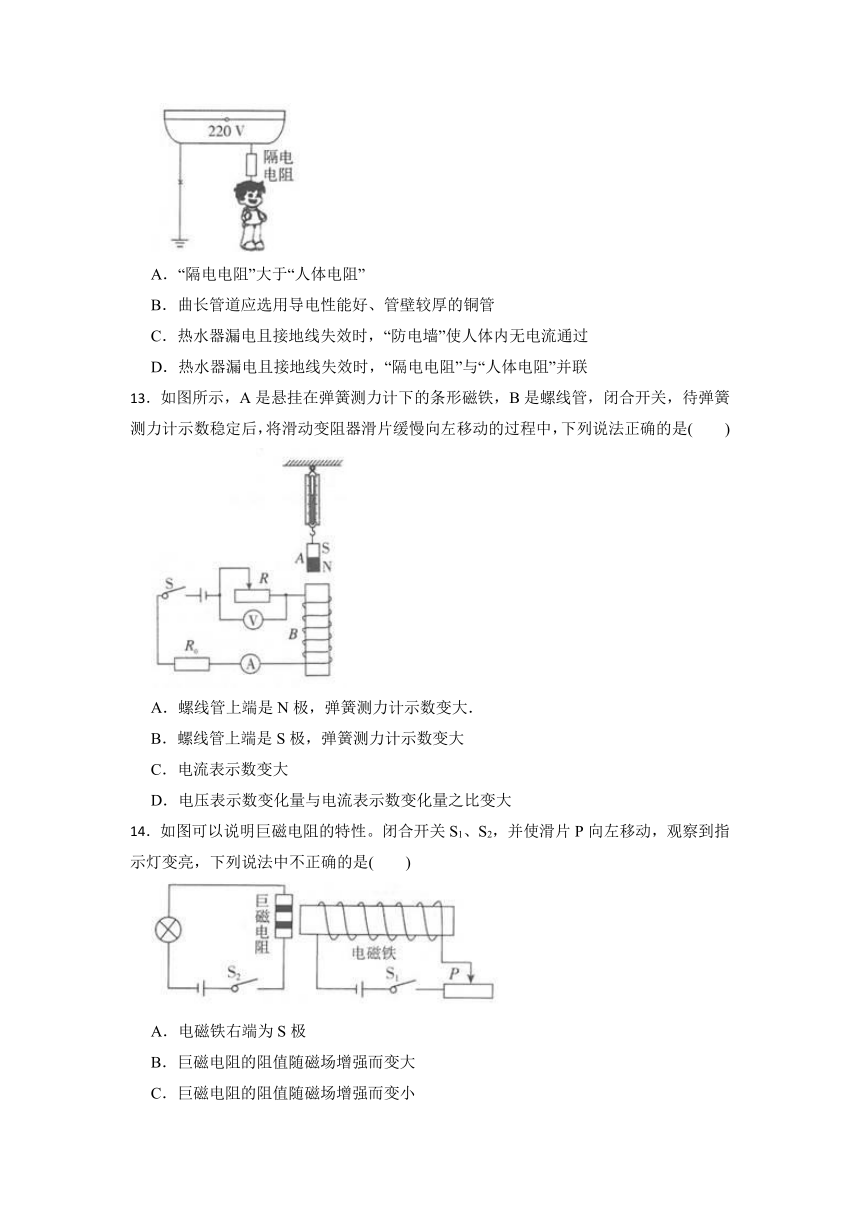

A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好、管壁较厚的铜管
C．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联
13．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向左移动的过程中，下列说法正确的是(　　)
A．螺线管上端是N极，弹簧测力计示数变大．
B．螺线管上端是S极，弹簧测力计示数变大
C．电流表示数变大
D．电压表示数变化量与电流表示数变化量之比变大
14．如图可以说明巨磁电阻的特性。闭合开关S1、S2，并使滑片P向左移动，观察到指示灯变亮，下列说法中不正确的是(　　)
A．电磁铁右端为S极
B．巨磁电阻的阻值随磁场增强而变大
C．巨磁电阻的阻值随磁场增强而变小
D．电磁铁磁性增强

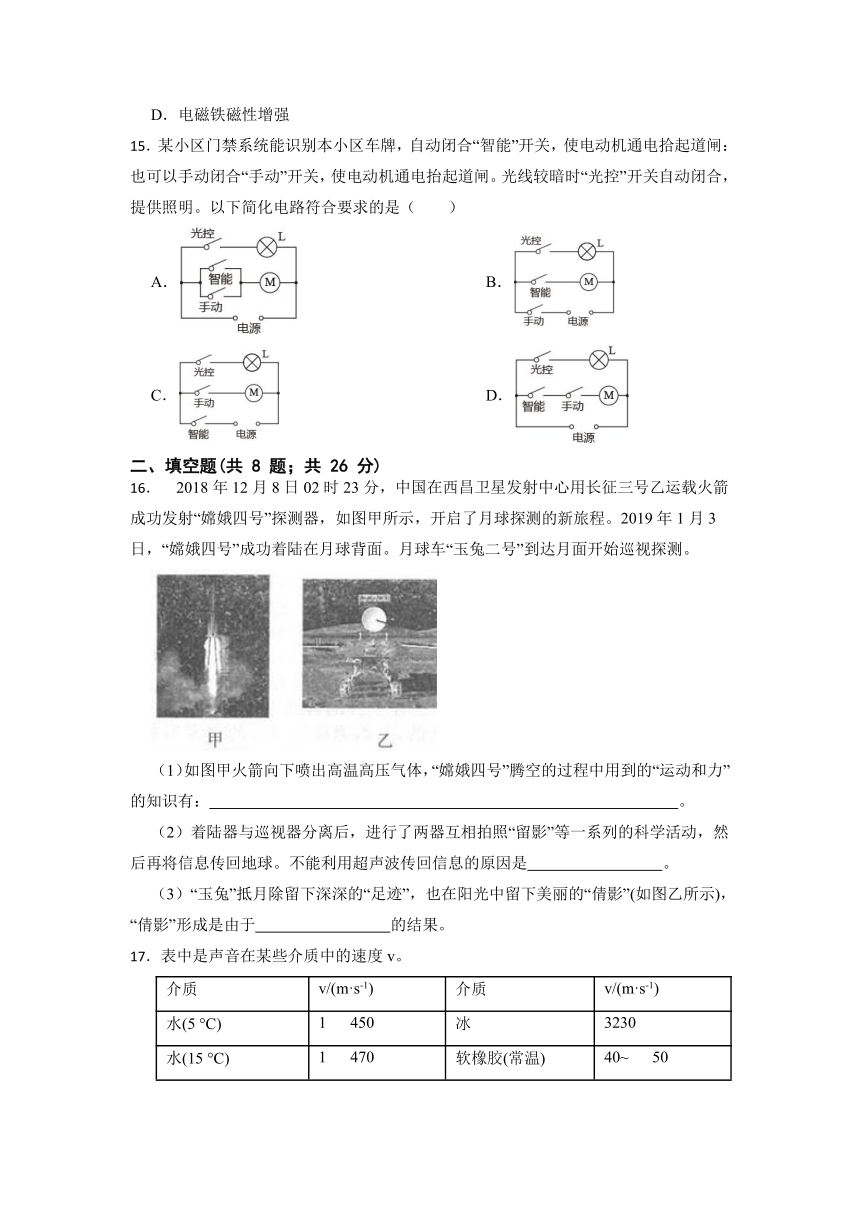

15．某小区门禁系统能识别本小区车牌，自动闭合“智能”开关，使电动机通电拾起道闸：也可以手动闭合“手动”开关，使电动机通电抬起道闸。光线较暗时“光控”开关自动闭合，提供照明。以下简化电路符合要求的是（　　）
A． B．
C． D．
二、填空题(共 8 题；共 26 分)
16． 2018年12月8日02时23分，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射“嫦娥四号”探测器，如图甲所示，开启了月球探测的新旅程。2019年1月3日，“嫦娥四号”成功着陆在月球背面。月球车“玉兔二号”到达月面开始巡视探测。
（1）如图甲火箭向下喷出高温高压气体，“嫦娥四号”腾空的过程中用到的“运动和力”的知识有：　 　。
（2）着陆器与巡视器分离后，进行了两器互相拍照“留影”等一系列的科学活动，然后再将信息传回地球。不能利用超声波传回信息的原因是　 　。
（3）“玉兔”抵月除留下深深的“足迹”，也在阳光中留下美丽的“倩影”(如图乙所示)，“倩影”形成是由于　 　的结果。
17．表中是声音在某些介质中的速度v。
介质 v/(m·s-1) 介质 v/(m·s-1)
水(5 °C) 1 450 冰 3230
水(15 °C) 1 470 软橡胶(常温) 40~ 50
水(20 °C ) 1 480 软木 500
海水(25 °C) 1 531 铁(棒) 5200
（1）分析表格的信息，推断声速大小可能跟　 　、　 　有关。
（2）假设海水温度为25°C，在海面用超声测位仪向海底垂直发射声波，经过2 s后收到回波。由此可知海水深度为　 　m。
18．珠穆朗玛峰高程测量的历史是一部测绘科技进步史。每次测量都体现了测绘技术水平的不断进步，彰显测绘技术的最高水平，反映了人类对自然的求真与探索精神。
（1）在19世纪，人类首次用三角测量法对珠峰的高度进行测量。如图甲所示，由于光从数千米高的峰顶到300 km外观测点，经过不均匀的大气层发生　 　 (填“折射”“反射”或“直线传播”)，使测量结果偏大。
（2）2020年5月，珠峰高程测量登山队在珠峰顶首次开展重力测量，直接测得g。已知g与海拔高度h的关系如图乙所示，测量队员随身携带的重物从珠峰脚到珠峰顶，重物受到的重力大小将会怎么变？　 　。
19．“小眼镜”成为全社会的“大关切”，有人大代表建议要高度重视近视低龄化问题。
（1）如图甲所示，正常人眼看远近不同物体时能实现自动变焦，使物体都成像在　 　上，看清近处物体时的焦距　 　(填“大于”“等于”或“小于”)看清远处物体时的焦距。
（2）如图乙所示，现流行的全飞秒近视手术，在眼角膜上削去一部分并从切口取出，从而使角膜形成一个　 　 (填“凸透镜”或“凹透镜")的形状，达到矫正近视的目的，但也有一定的后遗症。
20．如图甲为支付宝推出的扫脸支付装置，顾客站在摄像头装置前，摄像头捕捉人脸即可在感光器上成像，进行顾客身份识别。小明用凸透镜成像实验模拟支付装置的成像规律(如图乙)。
（1）该支付装置中的感光器相当于图乙中的　 　 。
（2）人脸在感光器上成一个　 　 (填像的性质)的实像。
（3）该装置静止于水平桌面上时，支撑架对屏幕作用力的方向为图甲中的　 　(填字母)。
21．梅雨季节，空气潮湿，路面湿滑，为保证师生通行安全，好学的英英同学设计了如图乙警示灯的模拟电路。
（1）在电路中串联一个湿敏电阻，当湿度变大，电流高达一定程度时警示灯才发光，因此应选择图甲中的 　 　（填“R1”或“R2”）湿敏电阻。
（2）为了提高警示效果，要求警示灯能亮暗闪烁，湿敏电阻应连接在图乙的 　 　（填“A” 或“B”）位置。
22．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。保险丝是利用电流的　 　（选填“热”或“磁”)效应工作的。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中　 　保险丝的电阻大，当乙、丙两保险管通过相同的电流时，　 　保险丝的热功率更大（选填“乙”或“丙”）。当电路中保险丝意外熔断，能否用铜丝替代？　 　（选填“能”或“不能”）。
23．
（1）小江将玻璃棒与丝绸摩擦后放在电子秤的塑料盘内，称得的质量如图甲，当用毛皮摩擦过的橡胶棒放在玻璃棒的正上方（未接触），称得的质量如图乙，该现象可以说明异种电荷相互　 　。
（2）小江往热熔枪中（如图丙）装入塑料条，接通电源，等待一段时间后发现塑料逐渐变软变稀。可见，塑料是　 　（选填“晶体”或“非晶体”）。
（3）小江让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，如图丁所示，则该凸透镜的焦距为　 　cm。
三、实验探究题(共 4 题；共 25 分)
24．某兴趣小组设计了如图所示的实验装置来探究“声音的产生和传播”。图中甲、乙为直径为10cm的去底塑料简，在每个筒的一侧用橡皮筋扎一橡皮膜，再在乙筒的橡皮膜外吊一乒乓球，装置固定在两张桌面上。
（1）调节两个塑料简的中心在同一高度上，并使筒的开口对齐且相距 5 cm，用手往外拉开甲的橡皮膜，突然放手，听到声音并观察到图乙处的乒乓球被弹开。此实验说明了(填字母，多 选)。
A．声音具有能量 B．声音可以在空气中传播
C．真空不能传播声音 D．声音由振动产生
（2）为了进一步探究响度和距离的关系，小组成员将甲、乙两筒的距离 s 分别调节到 10 cm、 15 cm、20 cm，重复上述实验，观察到乒乓球被弹开的幅度逐渐减小，说明了　 　。
（3）以上两次实验均用到乒乓球，请任意选择一次说明乒乓球在实验中的作用　 　。
25．在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点， 如图甲所示。
（1）当把蜡烛放在乙图位置时，移动光屏，在光屏上能成　 　、缩小的实像。
（2）凸透镜的位置固定不动，当蜡烛向右(靠近透镜)移动一段距离后，要在光屏上再次成清晰的像，需将光屏向　 　(选填“左”或“右”)移动。
（3）在上一步光屏上成清晰的像后，取一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，保持凸透镜和光屏的位置不动，可将蜡烛适当向　 　(选填“左”或“右”)移动。
（4）实验时，蜡烛越烧越短，光屏上的像向　 　移动，若用不透明纸遮住透镜的一半，光屏上的像　 　(填选项)。
A.无影响 B.像变为原来的一半 C.能成完整的像，像变暗 D.不成像
26．如图甲是某同学在“探究电流与电阻的关系”实验时设计的电路。已知电源电压为6伏。有不同阻值的定值电阻若干及两个规格分别为“10Ω；1A”、“50Ω；2A”的滑动变阻器可供选择使用。
（1）先将5Ω的定值电阻接入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数如图乙，记下此时的电流值为0.4A。按规范操作将定值电阻换成10Ω、20Ω并重复上述步骤，记下的电流值分别为0.2A和0.1A。在这两次重复的步骤中移动滑动变阻器滑片时眼睛应观察_________________；
A．灯泡的发光情况 B．变阻器滑片的位置
C．电压表的示数 D．电流表的示数
（2）依据以上相关数据，可判断该同学在实验过程中选择的滑动变阻的规格是　 　。
（3）该同学还利用上述电路和器材来探究“电流与电压的关系”，他把10Ω的电阻接入电路中，调节滑动变阻器的滑片P测出通过定值电阻R的不同电流和对应的电压值，记录如下表。老师看了表中的实验数据后，却说有一组的数据是错误的。请你帮他找出错误的数据（用序号表示），并分析原因。　 　
序号 1 2 3 4 5 6
电压U/V 0.5 1.0 1.2 1.5 2.0 2.5
电流I/A 0.05 0.1 0.12 0.15 0.2 0.25
27．小科同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω，1A”字样，导线若干。
（1）小科连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是　 　。
（2）故障排除后，小科先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，他直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是　 　V，接下来他向右调节滑动变阻器的滑片，使电压表的示数为2V。
（3）当小科改用50Ω的电阻继续实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值，你认为造成该现象的原因可能是__________。
A．电源电压太小 B．电压表量程太小
C．滑动变阻器阻值太小 D．滑动变阻器烧坏了
（4）小科解决了上述问题后，利用收集到的多组数据。作出了如图丁所示的电流I随电阻R变化的关系图像，分析图像得出的结论是　 　。
四、解答题(共 3 题；共 19 分)
28．在某校举行的科技节中，小金设计了一款模拟网红产品“可调节加热桌垫”的电路图，如图所示，电源电压为3V，电阻R2的阻值为5Ω，滑动变阻器R1的铭牌是“25Ω 1A”。 求：
（1）电压表的读数为1V时，电流表的示数是多少？
（2）当滑动变阻器的阻值调到最大时，电压表的示数是多少？
29．电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全。如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于20V。若发生漏电事故：
（1）隔电电阻和人体的连接方式是　 　(选填“串联”或“并联”)；
（2）人体电阻为1800Ω，若此时加在人体两端电压恰好为20V，计算隔电电阻的阻值。
30．如图所示，站在泡沫塑料板上的女士用手触摸静电起电机的金属球壳时，头发丝会一根根上扬，形成“怒发冲冠”的有趣景象。请解释她的头发上扬的原因。
答案解析部分
1．【答案】A
【考点】沸点及沸点与气压的关系；声音的传播；电荷间的相互作用规律；电压
【解析】【分析】（1）根据声音传播的知识判断；
（2）根据带电体的性质判断；
（3）根据触电的定义判断；
（4）根据沸点随气压的变化关系判断。
【解答】A.次声波、超声波等都属于声音，而声音的传播都需要介质，故A正确；
B.甲和乙相互吸引，若甲带正电，那么乙可能不带电，因为所有的带电体都有吸引轻小物体的性质，故B错误；
C.对人体是否安全取决于通过人体的电流大小。电流大小由电压和电阻决定，在一般情况下，不高于36V的电压就是安全的。但是在某些特殊情况下，例如潮湿的环境中，人体电阻会变小，此时36V也会使人体触电，故C错误；
D.气体液化的温度就是液体的沸点，而沸点随上方气压的增大而升高，故D错误。
故选A。
2．【答案】A
【考点】声音的特性
【解析】【分析】根据题目的描述分析判断。
【解答】B点时只能听到低音，不能听到高音，即低音传播距离较远。声音的高低叫音调，由频率大小决定，因此频率低的传播距离更远，故A正确，而B、C、D错误。
故选A。
3．【答案】A
【考点】光的折射规律
【解析】【分析】根据光的折射规律分析判断。
【解答】水中的潜水员看到岸上的路灯亮了，则路灯发出的光从空气斜射入水中，此时折射角小于入射角，即折射光线靠拢法线偏折，故A正确，而B、C、D错误。
故选A。
4．【答案】C
【考点】透镜的光路图
【解析】【分析】如果光线靠拢主轴，那么光线会聚；如果光线远离主轴，那么光线发散，据此确定透镜的种类。
【解答】根据图片可知，a、b、d图中折射光线比入射光线远离主轴，则使光线发散，应该为凹透镜。而c图中折射光线比入射光线靠近主轴，即使光线会聚，应该为凸透镜。
故C正确，而A、B、D错误。
故选C。
5．【答案】A
【考点】凸透镜成像规律及其探究实验
【解析】【分析】根据凸透镜的成像规律判断。
【解答】A.当u>2f时，应该成倒立缩小的实像，故A错误符合题意；
B.当u=2f时，成倒立等大的实像，故B正确不合题意；
C.当2f>u>f时，成倒立放大的实像，故C正确不合题意；
D.当u故选A。
6．【答案】A
【考点】凸透镜成像的应用
【解析】【分析】根据凸透镜的成像规律分析。
【解答】圆柱体玻璃杯中装上水后，在水平方向上，中间厚边缘薄，相当于一个凸透镜。透过玻璃杯看箭头时，由于箭头在焦距以内，因此成正立放大的虚像，即箭头水平像右，这就是放大镜，故A正确，而B、C、D错误。
故选A。
7．【答案】B
【考点】声音的特性
【解析】【分析】（1）声音传播的快慢与介质的种类和温度有关；
（2）（3）音调与振动频率的关系是频率越快，音调就越高。
（4）在一般情况下，声音通过空气传播到耳朵，从而形成听觉。
【解答】A.敲打瓶子发出的声音，在温度相同的空气中传播时速度相同，故A错误；
B.用嘴依次吹瓶口，发声体是瓶中的空气柱。A瓶中水面最高，而空气柱最短，振动频率最大，因此A的音调最高，故B正确；
C.用筷子依次敲打瓶口，发声体是瓶子和水构成的整体。D中的水最少，水和瓶子的整体质量最小，振动频率最大，音调最高，故C错误；
D.瓶发出的声音通过空气传入人耳，故D错误。
故选B。
8．【答案】D
【考点】声音的特性
【解析】【分析】声音是由物体震动产生的，声音有三要素，分别是音调、响度、音色。声音的音调跟物体振动频率（即物体振动快慢）有关，频率越高，音调就越高，频率越低，音调就越低；声音的响度跟物体振动幅度有关，振动幅度越大，声音的响度就越大，除此之外，响度还与人距离声源的远近有关，距声源越远，声音越分散，声音的响度也越小。音色是声音的品质与特色，不同发声体的材料、结构不同，发出的音色就不同。
【解答】A、碗中装有不同体积的水，敲击时碗和水振动发出声音，碗中装的水越少，振动的频率就越高，音调就越高，反之，水越多，音调越低，因此敲击不同的的碗，音调不一样，故A正确，但不符合题意；
B、用不同力度去敲碗，碗和水的振动幅度不同，但是频率仍然相同，因此音调是一样的，不一样的是响度，故B正确，但不符合题意；
C、音色与发声体材料和结构有关，因此碗的材质不同，敲击时的音色自然就不同，故C正确，但不符合题意；
D、敲击时美妙的声音是通过碗和水振动发声的，故D错误，但符合题意；
故选D。
9．【答案】D
【考点】透镜的光路图
【解析】【分析】凸透镜对光线有会聚作用，凹透镜对光线有发散作用，据此分析判断。
【解答】如下图所示：
去掉该光学元件后，光线从S点移动到S1点，即加上该光线元件后，光线从S1移动到S点，即光线比原来发散了，那么该元件是凹透镜，故D正确，而A、B、C错误。
故选D。
10．【答案】D
【考点】凸透镜成像规律及其探究实验
【解析】【分析】根据凸透镜成像的特点分析判断。
【解答】根据图片可知，宇航员在水球里成倒立、缩小的实像，那么她到水球的距离应该在二倍焦距以外，即u>2f，故D正确，而A、B、C错误。
故选D。
11．【答案】B
【考点】密度公式的应用；阿基米德原理；欧姆定律及其应用；溶解度的影响因素
【解析】【分析】分析各个选项中物理量之间的关系，然后与图像进行对照即可。
【解答】根据图像可知，y随x的变化图像为一条通过坐标原点的斜线，那么二者成正比关系。
A.根据m=ρV可知，同一物体的密度相等，则它的质量与体积成正比，故A不合题意；
B.硝酸钾的溶解度对温度的升高而增大，但是二者之间没有正比关系，故B符合题意；
C.根据U=IR可知，同一导体的电阻相等，则通过它的电流与电压成正比，故C不合题意；
D.根据阿基米德原理F浮=ρ液gV排可知，当液体的密度不变时，物体受到的浮力与排开水的体积成正比，故D不合题意。
故选B。
12．【答案】A
【考点】电阻和电阻的串联、并联；欧姆定律及其应用
【解析】【分析】（1）在串联电路中，电压的分配与电阻成正比；
（2）根据防电墙的作用分析；
（3）根据欧姆定律分析；
（4）用电器相互影响为串联，不相互影响为并联，据此分析判断。
【解答】隔电电阻的作用是降低人体两端的电压，减小通过人体的电流，即它会对人体产生影响，那么二者串联，故D错误；
人体两端的电压大约为12V，隔电电阻两端的电压为：U=U总-U人=220V-12V=212V。根据串联电路的分压规律可知，隔电电阻要远远大于人体电阻，故A正确；
防电墙与人体串联，它只是使通过人体的电流减小，而不是使人体没有电流经过，故C错误；
曲长管道的作用是增加电阻，因此不能用导电性能好的铜管，故B错误。
故选A。
13．【答案】A
【考点】二力平衡的条件及其应用；欧姆定律及其应用；影响电磁铁磁性强弱的因素；通电螺线管的极性和电流方向的判断
【解析】【分析】（1）（2）根据安培定则判断螺线管的磁场方向，根据磁极之间的相互作用确定条形磁体受到磁力的方向，最后根据二力平衡的知识分析测力计的示数变化。
（3）根据电流与电阻的反比关系判断；
（4）根据欧姆定律分析。
【解答】电流由下方流入，则线圈上电流方向向右。右手握住螺线管，弯曲的四指指尖向右，此时大拇指指向上端，则螺线管上端为N极，螺线管下端为S极。
根据同名磁极相互排斥可知，此时条形磁体受到向上的排斥力，即测力计的示数F=G-F排斥。
将滑动变阻器的滑片缓慢向左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
由 可知，电路中的电流变小，即电流表的示数变小，螺线管的磁性减弱。
所以电磁铁和条形磁铁相互排斥的斥力减小，而弹簧测力计示数变大，故A正确，B、C错误；
由电路图可知，定值电阻R0与滑动变阻器串联，电流表测电路中的电流，电压表测R两端的电压，
将滑动变阻器的滑片缓慢向左移动的过程中，R接入电路中的电阻变大，电压表示数变化量与电流表示数变化量之比是定值电阻的大小，即保持不变，故D错误。
故选A。
14．【答案】B
【考点】欧姆定律及其应用；通电螺线管的极性和电流方向的判断
【解析】【分析】（1）根据安培定则判断电磁铁的极性；
（2）（3）根据灯泡的亮度变化确定巨磁电阻的阻值变化，根据电流变化确定电磁铁的磁场强度的变化，最后得到变化规律；
（4）根据影响电磁铁磁场强弱的因素判断。
【解答】闭合开关S1后，电磁铁线圈上电流方向向上。右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，则电磁铁的左端为N极，右端为S极，故A正确不合题意；
指示灯的亮度变大了，说明通过电路的电流变大了，而巨磁电阻的阻值减小了。当滑片P向左移动时，变阻器的阻值减小，通过电磁铁的电流增大，此时电磁铁的磁场增强，那么巨磁电阻的阻值随磁场增强而减小，故B错误符合题意，而C、D正确不合题意。
故选B。
15．【答案】A
【考点】串、并联电路的设计
【解析】【分析】（1）用电器相互影响为串联，不相互影响为并联；
（2）在并联电路中，干路开关控制所有用电器；支路开关只能控制它所在支路上的用电器，据此设计电路即可。
【解答】（1）根据题目描述可知，当电动机工作时，灯泡不一定工作；当灯泡工作时，照明灯不一定工作，则二者不相互影响，应该为并联；
（2）光控开关只能控制灯泡，则它应该与灯泡串联在同一支路上；
（3）无论是“智能”开关，还是手动开关，都能单独控制电动机工作，则二者应该不影响，为并联，然后与电动机串联在同一支路上，如下图所示：
故选A。
16．【答案】（1）物体间力的作用是相互的(或“力可以改变物体的运动状态”)
（2）真空不能传声
（3）光的直线传播
【考点】声音的传播；光的直线传播及应用；力的作用效果；力的作用是相互的
【解析】【分析】（1）可从力的作用的相互性和力的作用效果的角度解答；
（2）根据声音的传播条件判断；
（3）光在同一种均匀介质中沿直线传播，现象有：影子、日食和月食、小孔成像等。
【解答】（1）①火箭对气体施加相互的推力，而气体同时对火箭产生向前的推力，则说明：物体间力的作用是相互的；
②火箭受力后不断加速，则说明：力可以改变物体的运动状态。
（2）着陆器与巡视器分离后，进行了两器互相拍照“留影”等一系列的科学活动，然后再将信息传回地球。不能利用超声波传回信息的原因是：真空不能传声。
（3）玉兔”抵月除留下深深的“足迹”，也在阳光中留下美丽的“倩影”(如图乙所示)，“倩影”形成是由于光的直线传播的结果。
17．【答案】（1）温度；介质
（2）1531
【考点】声音的传播；速度公式及其应用
【解析】【分析】（1）根据表格数据，分析其中变化的变量，从而推断影响声速的因素。
（2）海水的深度等于声音传播路程的一半，即s=。
【解答】（1）在表格中，水的温度为5℃、15℃与20℃时，声速不同，即声速可能与温度有关。
当温度相同时，冰、软木、水的声速不同，即声速可能与介质种类有关。
（2）海水深度为：s==。
18．【答案】（1）折射
（2）变小
【考点】光的折射规律；光的折射现象及应用；重力的大小
【解析】【分析】（1）光在同一种均匀介质中沿直线传播。如果介质不够均匀，那么光在其中传播时，相当于从一种介质射入另一种介质，则传播方向会不断发生改变，这种现象叫折射。
（2）根据G=mg分析解答。
【解答】（1）如图甲所示，由于光从数千米高的峰顶到300 km外观测点，经过不均匀的大气层发生折射，使测量结果偏大。
（2）测量队员随身携带的重物从珠峰脚到珠峰顶时，重物所在的高度不断增大，根据图乙可知，g的数值不断减小。根据G=mg可知，物体的质量不变，则物体受到的重力不断减小。
19．【答案】（1）视网膜；小于
（2）凹透镜
【考点】眼球的结构与视觉的形成；近视眼的成因与矫正办法
【解析】【分析】（1）人类和某些动物的眼睛很像一架照相机。眼球内的晶状体相当于一个凸透镜，视网膜相当于光屏，我们看物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度，改变晶状体的焦距，使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像；
（2）中间比边缘厚的透镜为凸透镜，中间比边缘薄的透镜为凹透镜。
【解答】（1）正常眼看远处和近处的物体都清晰，就是根据晶状体自动调节焦距的原理，使像能成在视网膜上；
由图甲可知，当正常人眼看远处物体时，晶状体变薄，折光能力变弱，使像成在视网膜上；当看近处的物体时，晶状体变厚，折光能力变强，即焦距变小，故看清近处物体时的焦距小于看清远处物体时的焦距；
（2）全飞秒近视手术，在眼角膜上削去一部分并从切口取出，此时眼角膜的中间比边缘薄，从而使角膜形成一个凹透镜，由于凹透镜对光线具有发散作用，能使像成在视网膜上。
20．【答案】（1）光屏
（2）倒立缩小
（3）F3
【考点】凸透镜成像规律及其探究实验；二力平衡的条件及其应用
【解析】【分析】（1）摄像头相当于凸透镜，感光器相当于光屏，人脸相当于蜡烛；
（2）根据凸透镜的成像规律解答；
（3）根据二力平衡的知识解答。
【解答】（1）根据图片可知，该支付系统中的感光器相当于图乙中的光屏；
（2）感光器的面积远远小于人脸的面积，因此人脸在感光器上成一个倒立缩小的实像。
（3）屏幕在空中保持静止状态，则支撑架对屏幕的支持力与屏幕的重力相互平衡，即二者方向相反。因为重力的方向竖直向下，所以支撑架对屏幕的作用力方向为竖直向上。
21．【答案】（1）R2
（2）B
【考点】欧姆定律及其应用；电磁铁的其他应用
【解析】【分析】（1）根据欧姆定律判断出湿敏电阻与湿度的关系，再根据图象判断出R1和R2与湿度的关系，从而得出答案；
（2）根据实际需要，当空气潮湿，能见度低时，警示灯变亮，即警示灯随湿度增加而变亮，警示灯变亮时，电路的电流增大，电阻减小，即湿敏电阻随着湿度的增加而减小，根据警示灯不断闪烁确定湿敏电阻的位置。
【解答】（1）根据题意可知，当湿度变大时，电流越大，电磁铁的磁场增强，将衔铁吸下来，短路电磁铁和B，此时只有灯泡自己。由于灯泡的电压增大，所以此时警示灯发光。由欧姆定律可知，湿敏电阻随湿度的增加而减小，
由图甲知：R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小，因此R2为湿敏电阻。
（2）由图乙知，当空气潮湿（湿度大），能见度低时，湿敏电阻的阻值变小，根据 可知，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来；若湿敏电阻放在B位置时，会被短路，电路的电流突然增大，警示灯一下变得很亮，起到闪烁的作用，而放在A点则不会出现此现象，因此湿敏电阻应连接在图甲的B位置。
22．【答案】热；丙；丙；不能
【考点】影响电阻大小的因素；熔断器的作用及保险丝的选择方法；电功率计算公式的应用
【解析】【分析】（1）电流经过导体时都会发热，这就是电流的热效应，根据保险丝的工作原理解答；
（2）导体的电阻与长度成正比，与横截面积成反比；
（3）根据电功率的公式P=I2R分析发热功率的大小；
（4）根据保险丝的特点判断。
【解答】（1）如图甲所示。保险丝是利用电流的热效应工作的。
（2）两管内保险丝的材料相同，长度相同，粗细不同，因为丙的横截面积更小，所以两图中丙保险丝的电阻大。
（3）已知R乙（4）保险丝的电阻率大，熔点低，而铜的电阻率小，熔点高，因此不能用铜丝代替保险丝。
23．【答案】（1）吸引
（2）非晶体
（3）10.0
【考点】晶体与非晶体；透镜的光路图；电荷间的相互作用规律
【解析】【分析】（1）根据天平的示数变化确定橡胶棒和玻璃棒之间力的作用；
（2）晶体和非晶体的区别：有无熔点；
（3）根据凸透镜焦距的定义解答。
【解答】（1）根据图片可知，天平的示数减小，说明橡胶棒对玻璃棒有向上的吸引力，即说明：异种电荷相互吸引。
（2）接通电源，等待一段时间后发现塑料逐渐变软变稀，说明它没有熔点，则塑料是非晶体。
（3）焦距是从透镜的焦点到光心的距离，根据图丁可知，该凸透镜的焦距f=60cm-50cm=10cm。
24．【答案】（1）A；B；D
（2）声音的响度 与距离声源的远近有关，且距离越远，响度越小
（3）实验 1：放大实验现象 实验 2：反映声音响度的大小(任选一个即可)
【考点】声音的传播；声音的产生；声音的特性
【解析】【分析】（1）可从声音的产生、传播以及声音利用等角度对现象进行分析。
（2）乒乓球被弹开的幅度越小，说明声音的响度越小，据此分析声音的响度与距离的关系；
（3）橡皮膜发声时也在振动，但是振幅很小，无法用眼睛直接看到，借助与其接触的乒乓球的大幅度跳动，可以感知橡皮膜的振动。乒乓球的跳动幅度越大，说明橡皮膜振幅越大，声音的响度越大，据此分析乒乓球的作用。
【解答】（1）向外拉动甲的橡皮膜，松手后橡皮膜肯定振动。附近的乙的橡皮膜并没有被拉动，上的乒乓球跳起起来，说明乙橡皮膜也在振动，则这些能量肯定来自于甲，这些说明声音可以在空气中传播，且声音具有能量，还能说明声音由物体振动产生，故选ABD。
（2）了进一步探究响度和距离的关系，小组成员将甲、乙两筒的距离 s 分别调节到 10 cm、 15 cm、20 cm，重复上述实验，观察到乒乓球被弹开的幅度逐渐减小，说明了：声音的响度 与距离声源的远近有关，且距离越远，响度越小。
（3）乒乓球在实验中的作用：实验 1：放大实验现象；实验 2：反映声音响度的大小。
25．【答案】（1）倒立
（2）右
（3）左
（4）上；C
【考点】凸透镜成像规律及其探究实验
【解析】【分析】（1）在凸透镜成实像时，如果像距大于物距，那么成倒立放大的实像；如果像距等于物距，那么成倒立缩小的实像。
（2）根据凸透镜成实像时“物近像远大，物远像近小”的规律解答；
（3）根据近视镜对光线的作用，分析像的位置变化即可；
（4）根据凸透镜成实像时的“倒立性”的特点分析像的移动方向。凸透镜的口径越大，会聚的光线越多，所成的像越明亮；而口径的大小，不会影响成像的虚实、正倒和大小。
【解答】（1）根据图片可知，此时像距小于物距，则光屏上成倒立、缩小的实像。
（2）凸透镜的位置固定不动，当蜡烛向右(靠近透镜)移动一段距离后，物距减小，根据“物近像远大”的规律可知，此时像距增大，即要在光屏上再次成清晰的像，需将光屏向右动。
（3）近视眼是凹透镜，凹透镜对光线有发散作用，取一副近视镜放在凸透镜和蜡烛之间，使原来会聚的光线推迟会聚，像会在光屏的右方，不动光屏，像靠近凸透镜，由于物远相近像变小可知，蜡烛向左远离凸透镜，才能在光屏上得到清晰的像。
（4）凸透镜成像的倒立性，不但指形状上的改变，而且指运动方向的相反。蜡烛越烧越短，即物体向下运动，则光屏上的像运动方向相反，即向上移动。
如果用不透明的纸遮住透镜的一半，那么会聚的光线变少，会导致像变暗，但是像仍然是完整的，故选C。
26．【答案】（1）C
（2）50Ω；2A
（3）第一组数据错误，因为其电压示数为0.5V，而定值电阻的两端最小电压为1V
【考点】探究电流与电压、电阻的关系实验
【解析】【分析】（1）根据“探究电流与电阻的关系”的实验过程分析；
（2）当电路中电流最小时，变阻器接入的阻值最大，根据 计算出此时的总电阻，再根据R滑=R总-R计算出变阻器接入的最大阻值即可。
（3）根据欧姆定律计算出电压表的最小示数，然后与表格数据进行比较即可。
【解答】（1）在“探究电流与电阻的关系”的实验中，要控制定值电阻两端的电压相等，然后记录电阻和对应的电流。因此，在换用定值电阻后，我们要调节变阻器，眼睛不断观察电压表的示数，直到等于预设电压，然后记下对应的电流，故选C。
（2）根据（1）中可知，电路的最小电流为0.1A，
则电路的总电阻为： ；
此时变阻器接入的阻值为：R滑=R总-R=60Ω-20Ω=40Ω；
故选则变阻器“50Ω 2A”。
（3）当定值电阻的阻值为10Ω时，通过电路的最小电流为： ；
根据表格可知，此时电压表的最小示数为1V，而不是0.5V。
因此第一组数据错误。
27．【答案】（1）R处发生短路
（2）2.4
（3）C
（4）导体两端电压一定时，通过导体的电流与电阻成反比
【考点】探究电流与电压、电阻的关系实验
【解析】【分析】（1）根据甲图可知，定值电阻R与变阻器串联，电压表测R的电压。电流表指针正常偏转，说明整个电路是连通的。电压表的示数为零，则说明电流从电压表的位置经过，但是没有经过电压表，应该是定值电阻发生短路所致。
（2）根据丙图确定电压表选择的量程和分度值，然后根据指针位置读出示数。
（3）在串联电路中，电压与电阻成正比，即滑动变阻器的最大阻值决定了它的分压能力。当定值电阻的阻值变大时，变阻器的阻值要相应变大，才能保持电压表的示数不变。如果变阻器的最大阻值不够大，那么电压表的示数会偏大，从而不能达到保持不变的电压，据此分析解答。
（4）根据图像的形状分析电流与电阻的关系。
【解答】（1）小科连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是R处发生短路。
（2）根据丙图可知，电压表选择量程0~3V，分度值为0.1V，那么示数为2.4V。
（3）当小科改用50Ω的电阻继续实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值，你认为造成该现象的原因可能是：滑动变阻器的最大阻值太小，故选C。
（4）根据图丁可知，图像为一条双曲线，即电流与电阻成反比，那么得到结论：导体两端电压一定时，通过导体的电流与电阻成反比。
28．【答案】（1）解：
（2）解：
【考点】欧姆定律及其应用
【解析】【分析】根据图片可知，定值电阻R2与变阻器R1串联，电压表测R2的电压，电流表测总电流。
（1）已知R2的电压和电阻，根据公式 计算电流表的示数；
（2）首先根据R总=R1+R2计算出总电阻，再根据 计算出总电流，最后根据 计算电压表的示数。
29．【答案】（1）串联
（2）解： ，R隔=18000Ω。
【考点】串联电路和并联电路的辨别；欧姆定律及其应用
【解析】【分析】（1）如果用电器相互影响，则为串联；如果不相互影响，那么它们并联。
（2）在串联电路中，电压的分配与电阻成正比，据此列式计算即可。
【解答】（1）隔电电阻的作用是减小通过人体的电流，保护人体的安全，即它与人体相互影响，则隔电电阻与人体的连接方式为串联。
（2）隔电电阻与人体串联，
隔电电阻两端的电压为：U隔=U总-U人=220V-20V=200V；
根据串联电路中电压与电阻成正比得到：；
；
解得：R隔=18000Ω。
30．【答案】静电起电机工作时能使电荷集中到球壳表面，这位女士因与静电起电机接触而带电，她的长发由于带上了同种电荷，相互排斥而扬起
【考点】电荷间的相互作用规律
【解析】【分析】同种电荷相互排斥，异种电荷相互吸引，根据电荷之间的相互作用规律分析解答。
【解答】静电起电机工作时能使电荷集中到球壳表面，这位女士因与静电起电机接触而带电，她的长发由于带上了同种电荷，相互排斥而扬起。
