透镜

课件25张PPT。第一节 透镜第三章 透镜及其应用幻灯机照相机显微镜凸透镜：中间厚边缘薄的透镜
叫凸透镜(例如:老花眼镜)凹透镜：中间薄边缘厚的透镜
叫凹透镜(例如:近视眼镜)透镜的分类第一节 透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类： C C主光轴光心透镜都有主光轴和光心 透镜上通过两个球心的直线叫做主光轴,简称主轴。

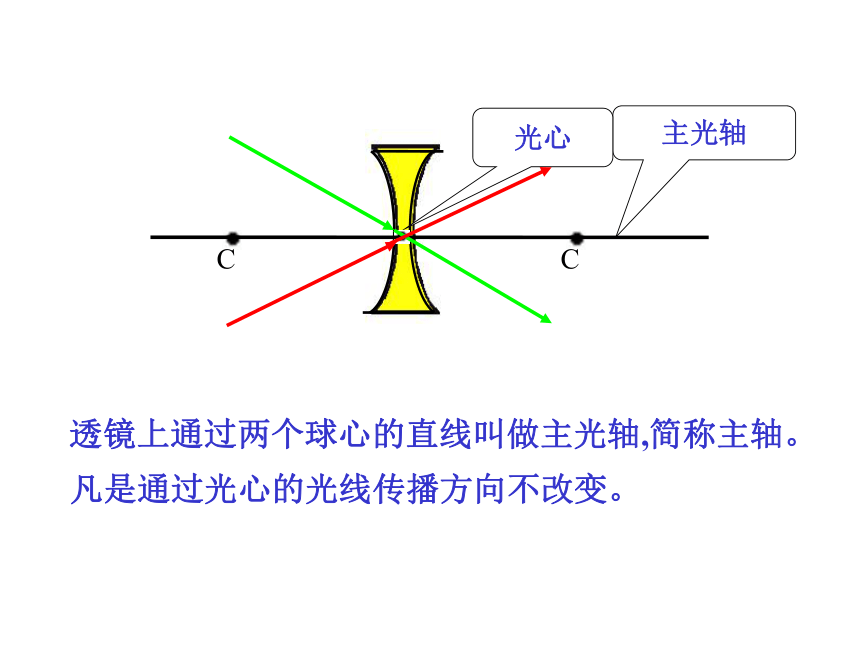

凡是通过光心的光线传播方向不改变。 C C主光轴光心 透镜上通过两个球心的直线叫做主光轴,简称主轴。
凡是通过光心的光线传播方向不改变。凸透镜凹透镜2、在下列主光轴上分别画出凸透镜和凹透镜凸透镜对光线的作用凸透镜对光线起会聚作用 也叫会聚透镜。OF焦点f焦距:焦点到光心的距离叫焦距凸透镜能使跟主光轴平行的光线会聚到一点,这个点叫凸透镜的焦点 凸透镜在日常生活中的应用公元前2世纪，古人用冰凸透镜向日取OF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点探究活动：怎样测出一个凸透镜 的焦距？ 结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?OFF 三条特殊光线总结:
平行于主光轴的光线过焦点通过光心的光线:传播方向不改变F FFF3、完成下列光路图。FFFFo凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散， 因此凹透镜也叫发散透镜. 凹透镜有两个虚焦点.F4、完成下列光路图F5、在下列虚线处填上适当的透镜F　　凸透镜对光的会聚作用是表明光通过凸透镜以后会变得收拢些。→→→→正确理解“会聚”和“发散” 凹镜对光的发散作用是表明光通过凹透镜以后会更散开一些，但是散开不一定不能会聚。试试看:1.一束光通过透镜的光路如图所示,哪幅图是正确的?2.根据入射光线和折射光线,在图中的虚线框内画出适当类型的透镜.3.凸透镜对光起 作用,凹透镜对光起 作用, 是 因为光通过透镜表面时发生 的缘故.会聚发散折射4. 平行于主光轴的光线,通过凸透镜后 将 一点, 这个点叫做凸透镜 的 ,这点到凸透镜的光心的距离叫做 .会聚焦距焦点一、透镜的分类：今天这节课你学到了什么? 二、透镜的有关概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜小结:布置作业:
课本62页:第 1、2两题谢谢光临再见！
