探究---电流与电压、电阻的关系

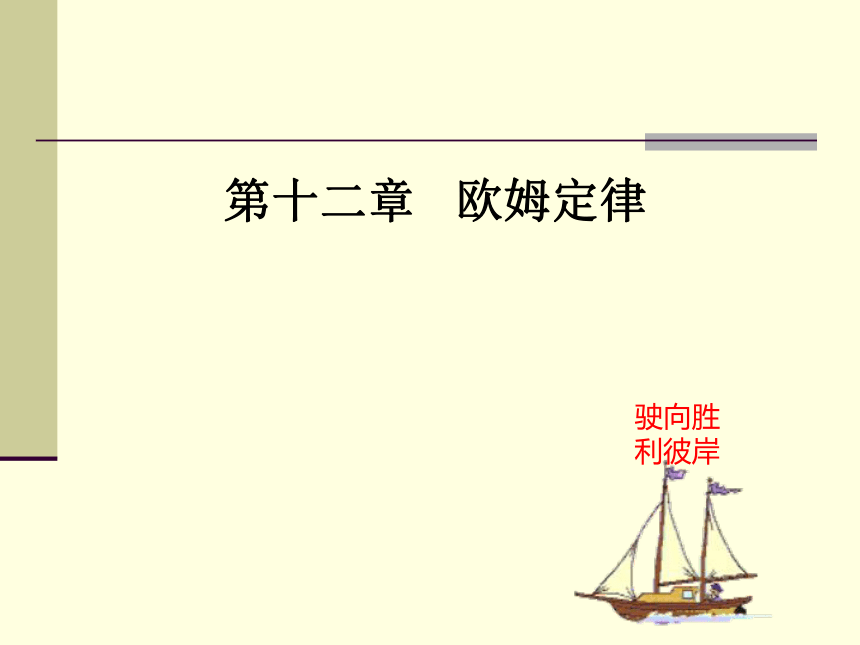

课件31张PPT。初三物理 第十二章 欧姆定律驶向胜利彼岸电流是怎样形成的？
形成电流的原因是什么？
什么是电阻？ ？电荷的定向移动形成电流电压是形成电流的原因电阻表示导体对电流的阻碍作用 第一节
　　　　——电流与电压、电阻的关系 第十二章 欧姆定律探究 电流和电压、电阻有什么关系？一、提出问题二、建立假设
电压越大电流越大？
电阻越小电流越大？
三、设计方案实验步骤
实验器材
实验电路图电阻一定，研究电流与电压的关系．　实验步骤电压一定，研究电流与电阻的关系．
确定研究对象：阻值已知的电阻圈
改变加在其上的电压：利用串联分压的特点，串一个滑动变阻器改变电压，用电压表测出电压．
测电流：用电流表测出电路中的电流，并记录．电阻一定，研究电流与电压的关系确定研究对象：电路中的某两点之间　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（必须通过调节滑动变阻器使两点间的电压相等）
改变两点间的电阻：将阻值不同的三个定值电阻分别接入电路．
测电流：用电流表测出电路中的电流，并记录．电压一定，研究电流与电阻的关系．电源、开关、导线、电压表、电流表、定值电阻（阻值不同的三个）、滑动变阻器
实验的器材实验电路图　四、收集证据电阻一定(R=10 ?) ，研究电流与电压的关系电压一定(U=2V)，研究电流与电阻的关系当电阻一定时，电流和电压成正比。
当电压一定时，电流和电阻成反比。五、结论分析本节课所讲的电流与电压、电阻的关系针对的是同一电路或同一电阻的。
电路闭合时间不能太长，读取数据后要断开电路，以防通电时间过长，电阻发热，给测量带来较大的误差。六、评估与交流　　某同学在做“电流与电压、电阻的关系”的实验时，得到两组实验数据，如下表一、表二所示 。请根据表中所列数据写出由此得出的结论。表一表二１、由表一得出的结论是________________________________.
2、由表二得出的结论是________________________________.
3、本实验采用的研究方法是_____________法当电阻一定时，电流和电压成正比当电压一定时，电流和电阻成反比控制变量电阻R1、R2中的电流跟它们两端的电压的变化关系如图所示，根据图可知 ( )
A、 R1>R2
B、 R1C、 R1=R2
D、无法确定UB 七、合作交流电阻电压电流 导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫做欧姆定律。欧姆定律公式及变形公式1.公式：2.变换公式：U=IR 欧姆定律的应用应用： 已知电流、电压，求电阻 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。 欧姆定律：已知电压、电阻，求电流已知电阻、电流，求电压公式： 车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。R=32Ω I=？U=36V已知：应用1.已知电压、电阻，求电流（2）列出已知条件和所求量解题步骤：（1）画电路图（3）求解IU=36VR=32Ω求：I答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.解：I=.UR36V32Ω =≈1.13A应用2：已知电阻、电流，求电压 在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。已知：R=20Ω, 求：解：UU=IR=0.6A×20Ω两端的电压是12V。=12V答：R=20ΩI=0.6AI=0.6A 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。应用3：已知电流、电压，求电阻U=220V, I=0.18AR=?灯丝正常发光时的电阻值为1222Ω=1222Ω三、课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5163.试根据欧姆定律，完成下列表格。41554.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：5.加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？已知：已知：U1=5V，I1=0.5A求：R=？解：U2=20V，R=10 Ω解：求：I2=？ 例1：一只电灯泡正常工作时的灯丝电阻是484欧,如果电灯线路的电压是220伏,求灯丝中通过的电流. 例2：一个家用电热水器工作时电热丝的电阻是44欧,通过的电流是5安,求电热水器两端的电压。 例3：一个接入电路中的定值电阻,用电压表测得其两端的电压是3伏,用电流表测得通过它的电流是0.3安,求这个定值电阻的阻值。
