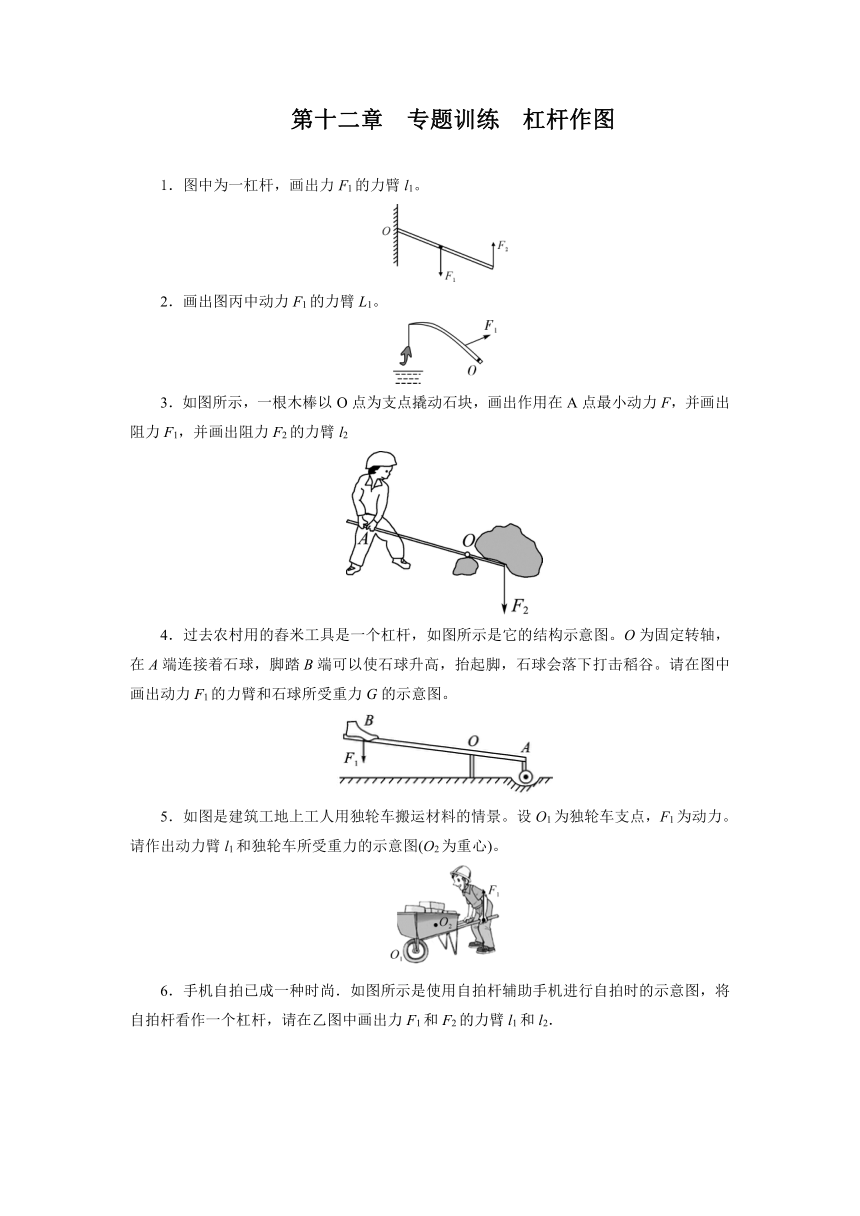

第十二章 专题训练 杠杆作图
1．图中为一杠杆，画出力F1的力臂l1。
2．画出图丙中动力F1的力臂L1。
3．如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l2
4．过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力G的示意图。
5．如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受重力的示意图(O2为重心)。
6．手机自拍已成一种时尚．如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在乙图中画出力F1和F2的力臂l1和l2．

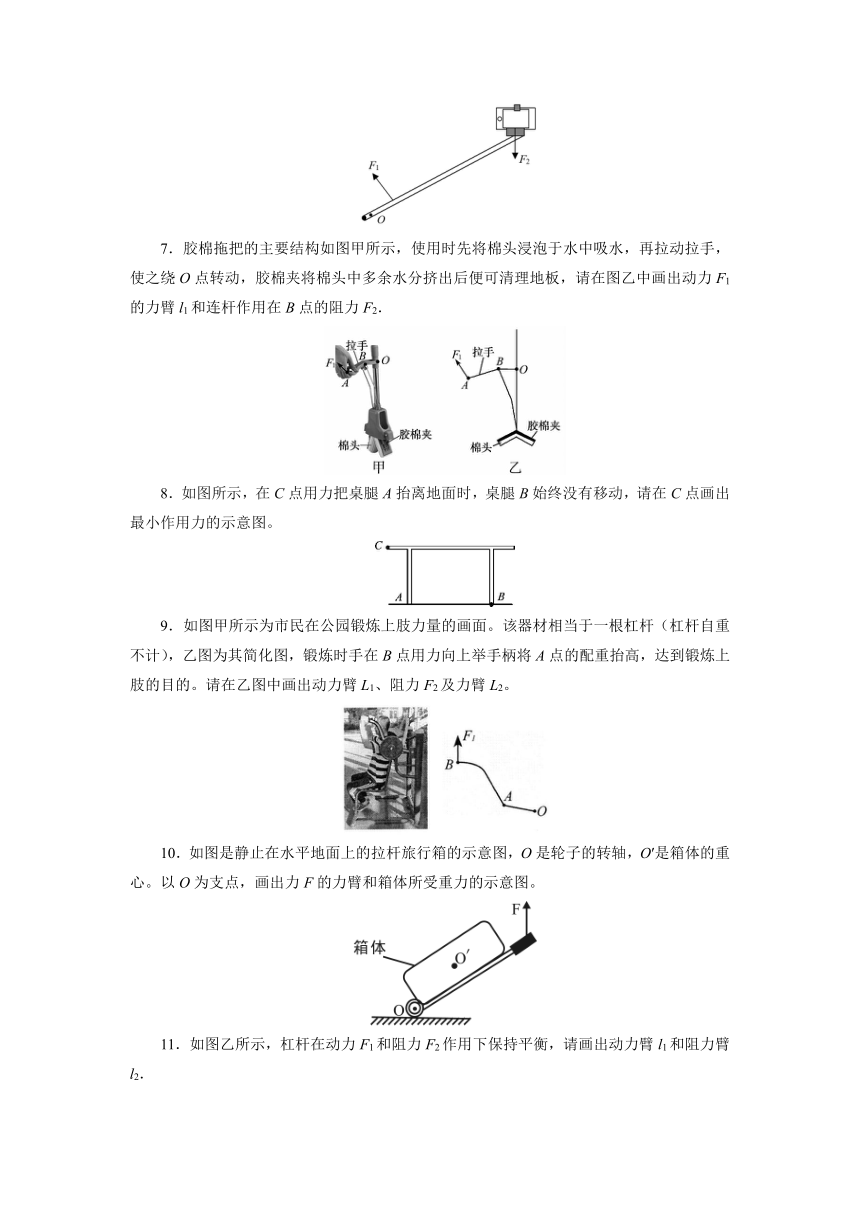

7．胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板，请在图乙中画出动力F1的力臂l1和连杆作用在B点的阻力F2．
8．如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。
　　
9．如图甲所示为市民在公园锻炼上肢力量的画面。该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的。请在乙图中画出动力臂L1、阻力F2及力臂L2。
10．如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。
11．如图乙所示，杠杆在动力F1和阻力F2作用下保持平衡，请画出动力臂l1和阻力臂l2．

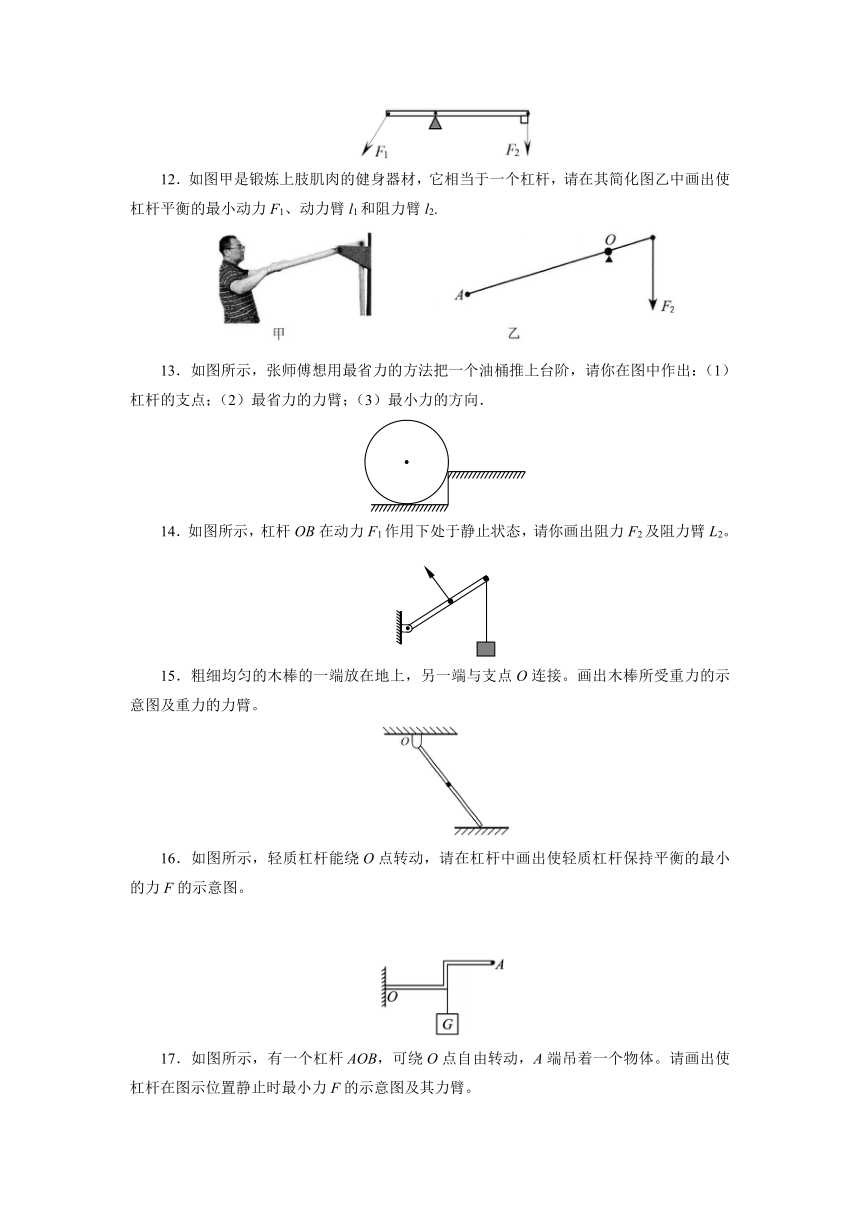

12．如图甲是锻炼上肢肌肉的健身器材，它相当于一个杠杆，请在其简化图乙中画出使杠杆平衡的最小动力F1、动力臂l1和阻力臂l2.
13．如图所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中作出：（1）杠杆的支点；（2）最省力的力臂；（3）最小力的方向．
14．如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
15．粗细均匀的木棒的一端放在地上，另一端与支点O连接。画出木棒所受重力的示意图及重力的力臂。
16．如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F的示意图。
17．如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体。请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
18．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂l1和B点所受的阻力F2．
参考答案
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
