2021-2022学年度北师大版物理九年级全册第十四章 电磁现象专项测评试题（有解析）

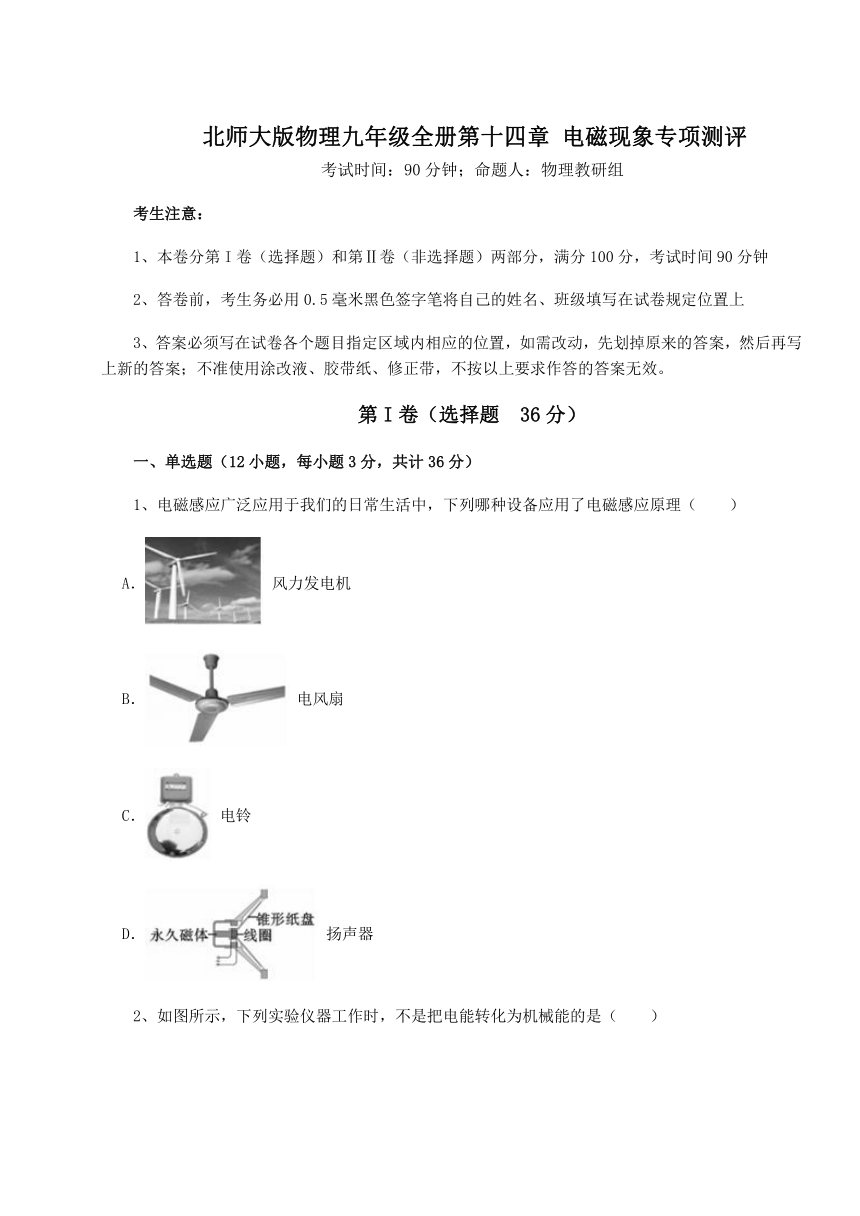

北师大版物理九年级全册第十四章 电磁现象专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（　　）
A． 风力发电机
B． 电风扇
C． 电铃
D． 扬声器
2、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（　　）

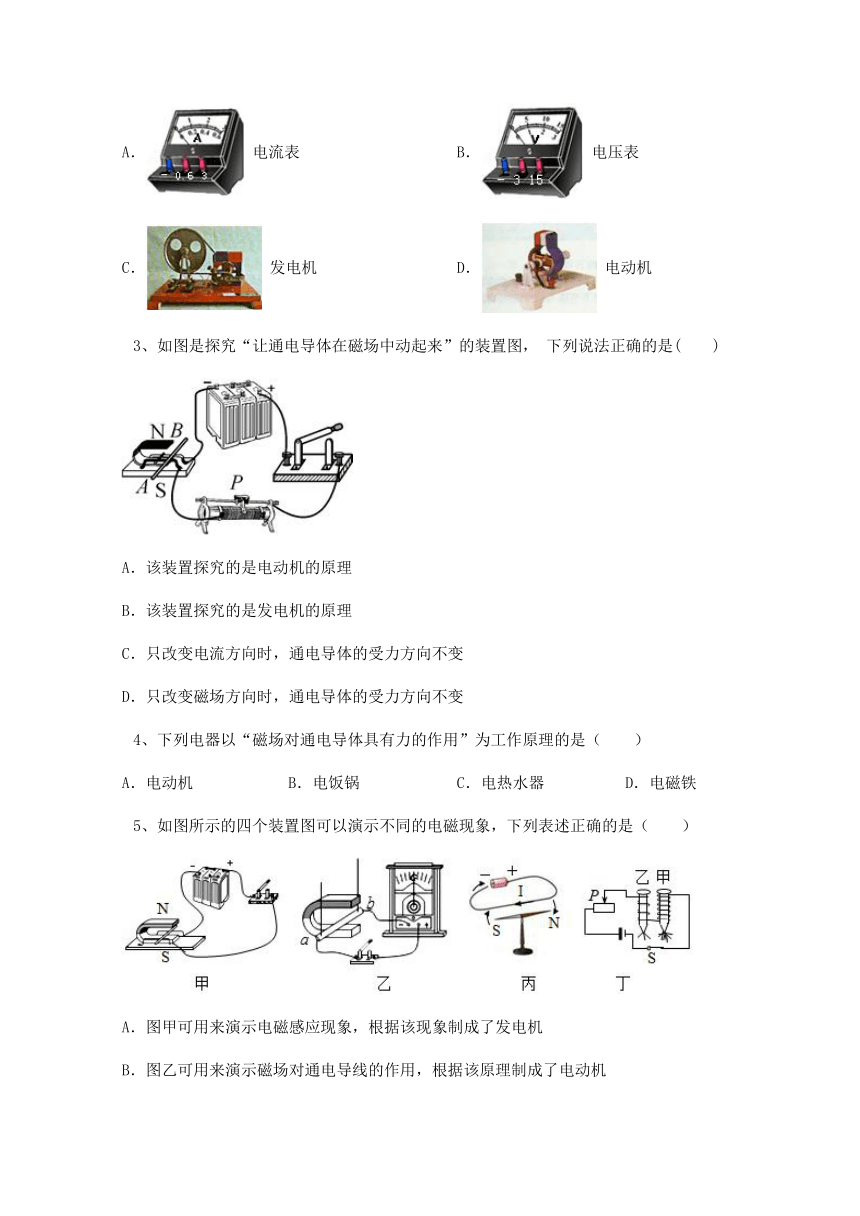

A． 电流表 B． 电压表
C． 发电机 D． 电动机
3、如图是探究“让通电导体在磁场中动起来”的装置图， 下列说法正确的是(　　)
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
4、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（　　）
A．电动机 B．电饭锅 C．电热水器 D．电磁铁
5、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（　　）
A．图甲可用来演示电磁感应现象，根据该现象制成了发电机
B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机
C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系

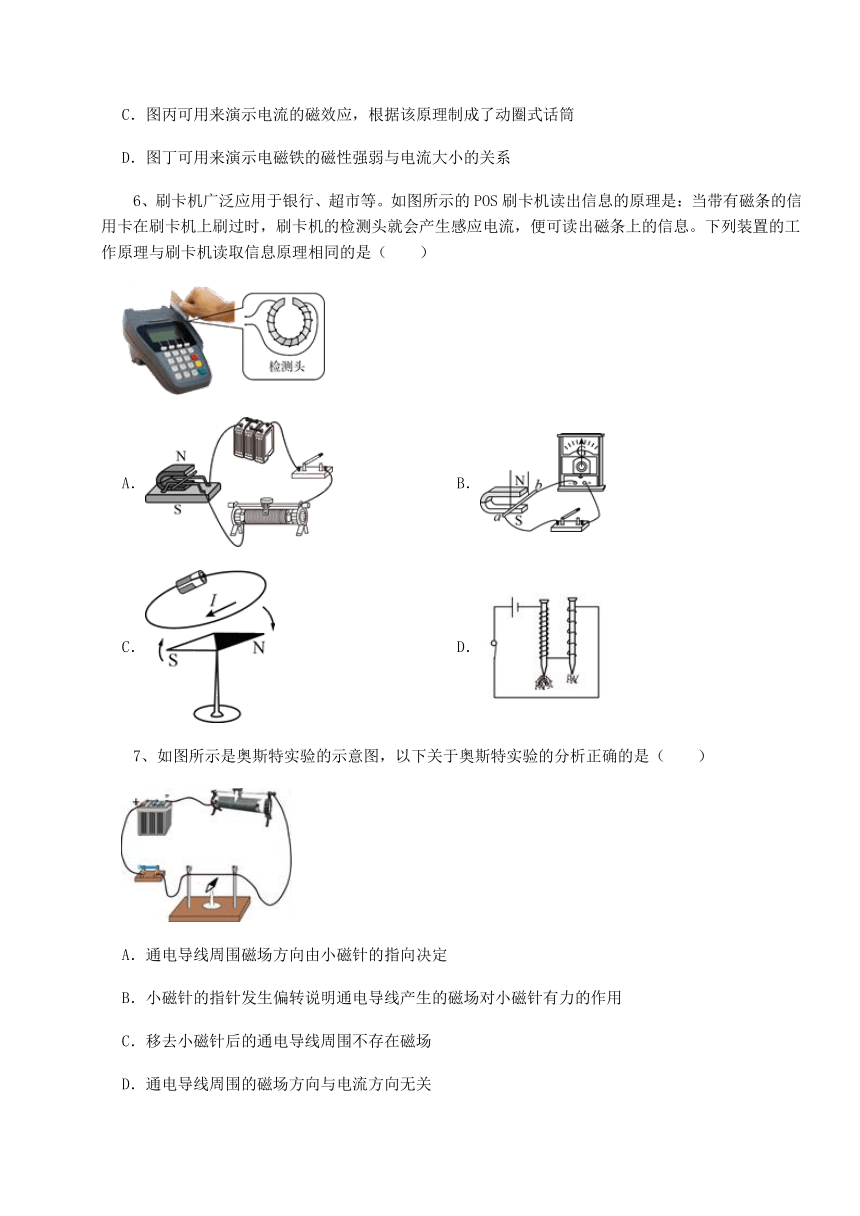

6、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（　　）
A． B．
C． D．
7、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（　　）
A．通电导线周围磁场方向由小磁针的指向决定
B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关

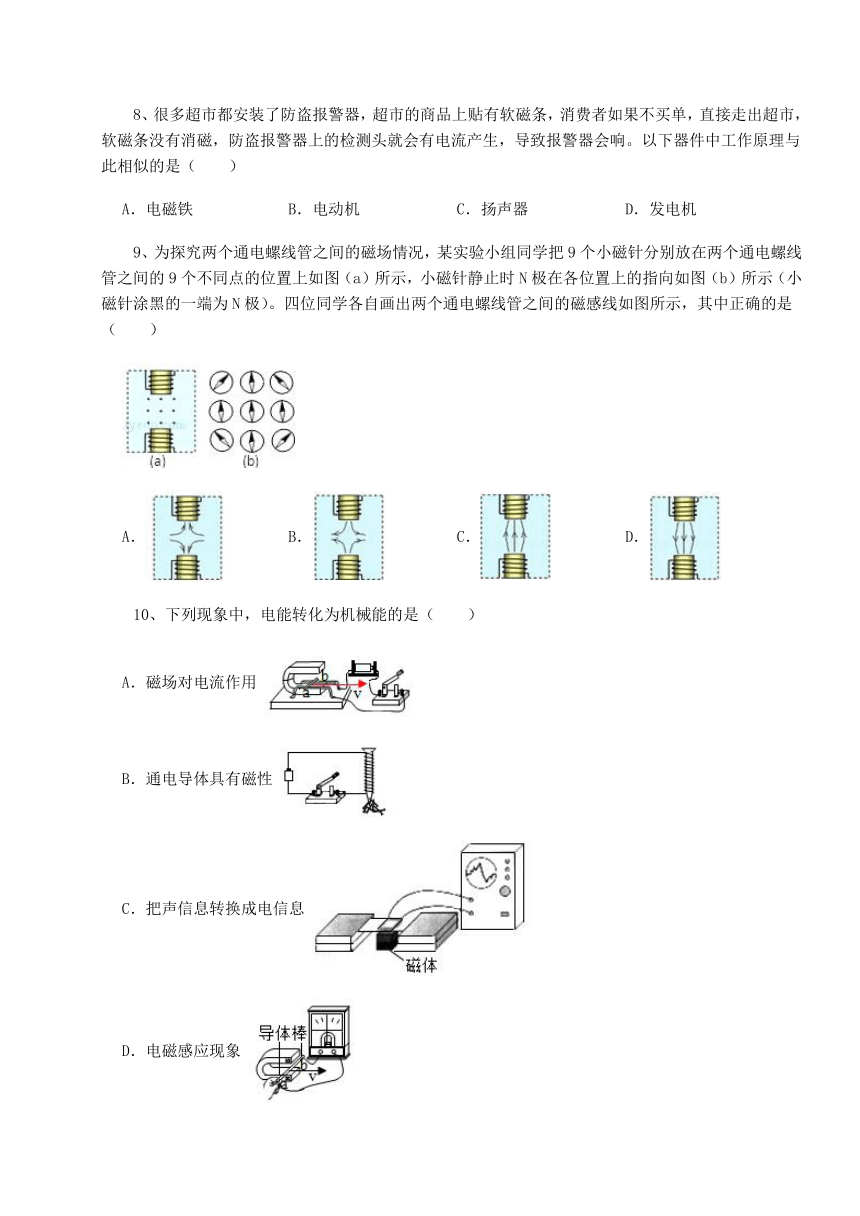

8、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是（　　）
A．电磁铁 B．电动机 C．扬声器 D．发电机
9、为探究两个通电螺线管之间的磁场情况，某实验小组同学把9个小磁针分别放在两个通电螺线管之间的9个不同点的位置上如图（a）所示，小磁针静止时N极在各位置上的指向如图（b）所示（小磁针涂黑的一端为N极）。四位同学各自画出两个通电螺线管之间的磁感线如图所示，其中正确的是（　　）
A． B． C． D．
10、下列现象中，电能转化为机械能的是（　　）
A．磁场对电流作用
B．通电导体具有磁性
C．把声信息转换成电信息
D．电磁感应现象

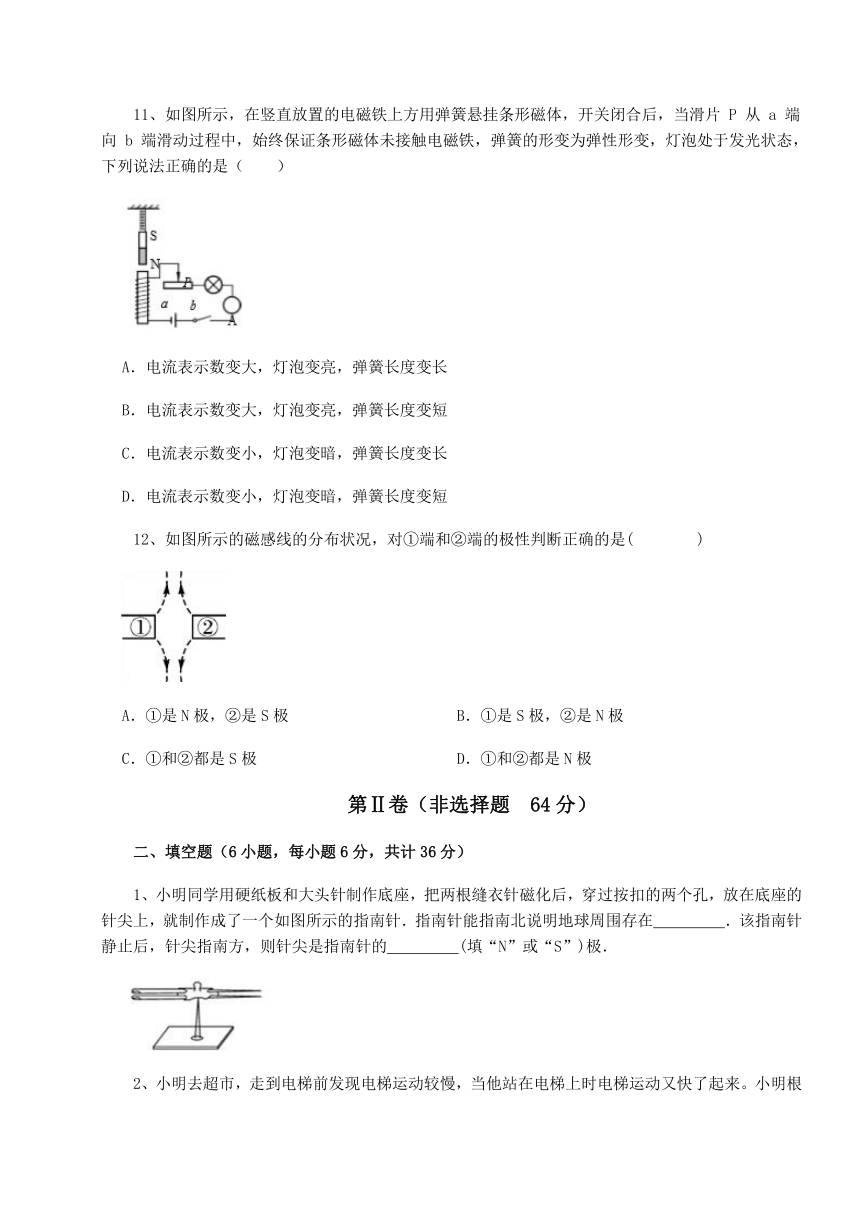

11、如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片 P 从 a 端向 b 端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（　　）
A．电流表示数变大，灯泡变亮，弹簧长度变长
B．电流表示数变大，灯泡变亮，弹簧长度变短
C．电流表示数变小，灯泡变暗，弹簧长度变长
D．电流表示数变小，灯泡变暗，弹簧长度变短
12、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是( )
A．①是N极，②是S极 B．①是S极，②是N极
C．①和②都是S极 D．①和②都是N极
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制作成了一个如图所示的指南针．指南针能指南北说明地球周围存在　 　．该指南针静止后，针尖指南方，则针尖是指南针的　 　(填“N”或“S”)极．
2、小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据网络搜索的如图所示电路(R是一个压敏电阻)分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变　 　，衔铁与触点2接触，电动机的转速变 　 　。
3、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互　 　（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为　 　（选填“N”或“S”）极。
4、小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，B是小型电热器．温度计里用水银而不用酒精是因为水银是　 　（选填“导体”或“绝缘体”），电磁铁的上端是　 　极（选填“N”或“S”）；该装置能使鱼缸的水温大致保持在　 　℃．
5、如图所示，通电螺线管的A端为　 　 极（填：“N”或“S”）
6、物理知识在生产和生活中有着广泛的应用．图（a）普通茶壶壶嘴的高度不低于壶身的高度，其设计遵循了　 　的原理；图（b）用吸管能将杯中的饮料吸入口中，是利用　 　的作用；图（c）指南针能够确定地理方位，是由于磁体在　 　的作用下能够指南北．
三、实验探究（2小题，每小题14分，共计28分）
1、安安在探究通电螺线管的磁场分布的实验中，如图所示：
（1）在固定有螺线管的水平硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情况，发现通电螺线管外都的磁场与　 　磁体的磁场相似；在通电螺线管的两端各放一个小磁针，根据小磁针静止时的指向，可以判定通电螺线管的　 　（选填“左”或“右”）端是它的N极；
（2）如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是　 　，并观察小磁针的指向。
2、在探究“产生感应电流的条件”实验中。
（1）实验中，观察　 　判断电路中是否有感应电流；
（2）闭合开关，若导体 不动，左右移动磁体，电路中　 　（选填“有”或“无”）感应电流；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做　 　运动时，导体中就会产生感应电流；这种现象叫　 　，是英国物理学家　 　最先发现的；
（4）如果将小量程电流表换成　 　，可以探究磁场对通电导体的作用。
-参考答案-
一、单选题
1、【答案】A
【解析】解：A、风力发电机是利用电磁感应原理工作的，在工作过程中，线圈在外力的作用下在磁场中转动，将风能转化成电能，A符合题意；
B、电风扇中的主要部件是电动机，电动机的工作原理是通电线圈在磁场中受力而转动，不是应用电磁感应原理，B不符合题意；
C、电铃是利用电流的磁效应工作的，C不符合题意；
D、扬声器工作时，电流经过磁场中的线圈，线圈由于受到磁场力而运动，从而带动纸盆产生振动发声，将电信号转化为声信号，D不符合题意。
故答案为：A。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.
2、【答案】C
【解析】解：A、电流表是测量电流的装置，它消耗的电能很少，它将消耗的电能转化为电流表指针转动的动能，不符合题意；
B、电压表是测量电压的装置，它消耗的电能很少，它将消耗的电能转化为电压表指针转动的动能，不符合题意；
C、发电机是产生电能的装置，它是利用电磁感应现象，将机械能转化为电能的装置，符合题意；
D、电动机是消耗电能的装置，它将电能转化为电动机转动的动能，不符合题意。
故答案为：C
【分析】消耗电能产生机械能是电能转化为机械能的过程，电磁感应现象是机械能转化为电能。
3、【答案】A
【解析】A. 电动机是将电能转化为机械能的装置，故电动机就是利用上述的通电导体在磁场中受力的作用的原理制成的，A符合题意；
B. 发电机是基于电磁感应定律和电磁力定律制成的，B不符合题意；
C. 在如图所示的电路中，电流方向从A端流向B端，根据左手定则，通电导体的受力方向向左，改变电流方向，电流从B端流向A段，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，C不符合题意；
D. 在如图所示的电路中，磁场方向向下，根据左手定则，通电导体的受力方向向左，改变磁场方向，磁场方向向上，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，D不符合题意；
故答案为：A
【分析】本题考查了电动机、发电机的工作原理，以及通电导体在磁场中受力方向的判断，主要运用左手定则进行判断。
4、【答案】A
【解析】磁场对电流有力的作用，使得导体在力的作用下运动，是电动机的工作原理，A符合题意。
故答案为：A.
【分析】电动机利用磁场对电流的力的作用工作的。
5、【答案】D
【解析】解：A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，利用该原理制成了电动机，A不符合题意；
B、乙图中导体棒AB在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，利用该原理制成了发电机，B不符合题意；
C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，C不符合题意；
D、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，滑动变阻器可以改变电路的流，可以探究电磁铁的磁性强弱与电流大小的关系，D符合题意。
故答案为：D
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越强，磁场就越强。
6、【答案】B
【解析】刷卡机检测头利用的是电磁感应现象原理。
A．如图电路中有电源，是通电线圈在磁场中受力运动，A不符合题意；
B．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，B符合题意；
C．如图反映电流周围存在着磁场，C不符合题意；
D．该实验是研究电磁铁磁性强弱与线圈匝数的关系，D不符合题意。
故答案为：B。
【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象。
7、【答案】B
【解析】A．通电导线周围磁场方向由电流的方向决定的，而不是小磁针的指向决定的，A不符合题意；
B．将通电导线放在小磁针上方时，小磁针会发生偏转，说明通电导线产生的磁场对小磁针有力的作用，B符合题意；
C．移去小磁针后，通电导线周围的磁场依然存在，C不符合题意；
D．通电导线周围的磁场方向与电流方向有关，D不符合题意。
故答案为：B。
【分析】通电导体周围有磁场；磁场方向和电流方向有关。
8、【答案】D
【解析】由题意可知，带有磁条的商品经过防盗报警器时，防盗报警器的检测头就会有电流产生，这是电磁感应现象；
A． 电磁铁是利用电流的磁效应做成的，A不符合题意；
B．电动机是利用通电导体在磁场中受力的作用而制成的，B不符合题意；
C． 扬声器是利用通电导体在磁场中受到力的作用制成的，C不符合题意；
D．人们利用电磁感应现象制成了发电机，D符合题意。
故答案为：D。
【分析】电动机是利用通电导体在磁场中受力的作用而制成的；人们利用电磁感应现象制成了发电机。
9、【答案】C
【解析】因为小磁针静止时北极所指的方向与磁场的方向（或磁感线方向）相同。
且由图a和b可知：小磁针静止时指向是由下向上。
所以在两个螺线管之间的磁感线的方向是由下边螺线管指向上边的螺线管；C符合题意，ABD不符合题意。
故答案为：C。
【分析】小磁针在磁场中，北极靠近磁体的南极，南极靠近磁体的北极。
10、【答案】A
【解析】A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；
B.通电导体有磁性，这是电流的磁效应，将电能转化为磁能，故B不合题意；
C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；
D.电磁感应现象将机械能转化为电能，故D不合题意。
故选A。
【分析】分析各个选项中的能量变化，哪个与题目要求相同，哪个就是正确选项。
11、【答案】A
【解析】滑片P从a到b的过程中，滑动变阻器的电阻在逐渐减小，总电阻也在减小，根据欧姆定律 可知，电压一定，电阻减小，电流表示数变大，灯泡变亮。电流变大会引起电磁铁的磁性变强，利用安培定则，电磁铁的上方是S极，此时吸引力变大，弹簧的伸长长度会变长。BCD不符合题意，A符合题意。
故答案为：A。
【分析】串联电路中电阻减小电流变大，电磁铁磁性增强，结合安培定则判断通电螺线管的磁极，结合磁极间作用规律判断拉力的变化。
12、【答案】D
【解析】如图①和②磁极的磁感线都是出发向外的，所以两个磁极都是N极。D符合题意。
故答案为：D。
【分析】磁感线从磁体的N极出发回到S极.
二、填空题
1、【答案】磁场；S
【解析】【解答】指南针能指南北说明地球周围存在磁场，针尖指南方，说明针尖是指南针的S极。
故答案为：磁场；S
【分析】地球是一个大磁体，指南针指南北是由于受到了地磁场的作用。
2、【答案】强；快
【解析】【解答】（1）在控制电路部分，压敏电阻和电磁铁串联，当压敏电阻的阻值减小时，电流变大，电磁铁的磁性变强；
（2）衔铁接1时，电动机与电阻R1串联；衔铁接2时，短路电阻R1，只有电动机，此时电阻变小，电流变大，所以电动机的转速变快。
【分析】（1）电磁铁的磁性与通过电流的大小有关，电流越大，磁性越强；
（2）电动机的转速与电流的大小有关，电流越大，转速越大。
3、【答案】吸引；N
【解析】【解答】列车是靠电磁铁异名磁极相互吸引才能使车身悬浮，故螺线管B与电磁铁A之间相互吸引。
由图乙中螺线管中电流的方向和安培定则可知，B的上端为N极，下端为S极。
【分析】根据安培定则判定电磁铁的极性；同名磁极相互排斥，异名磁极相互吸引。
4、【答案】导体；N；26
【解析】【解答】水银是导体，酒精和煤油是绝缘体，当温度计的液柱上升到26℃时，应接通电磁铁的电路，故应使用水银；
由图知，电流从电磁铁上方流入、下方流出，根据线圈绕线利用安培定则可知，电磁铁的上端为N极；
温度计的分度值为1℃，导线的末端在26℃处；由于水银是导体，当温度升高到26℃时，控制电路接通，电磁铁有磁性，吸引衔铁，加热电路断开，电热器不发热；当温度下降低于26℃时，控制电路断开，电磁铁无磁性，衔铁被弹簧拉起，加热电路接通，电热器发热；所以该装置能使鱼缸中的水温大致保持在26℃．
【分析】水银是液态金属，是导体；结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。
5、【答案】N
【解析】【解答】解：电流由A端流入，根据右手螺旋定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向﹣﹣通电螺线管的A端为N极。
故答案为：N
【分析】结合电流方向，利用安培定则分析解答即可.
6、【答案】连通器；大气压；地磁场
【解析】【解答】水壶在工作时，壶嘴与壶身构成连通器，是利用连通器原理工作的.
用力一吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入口腔内，利用了大气压．
地球本身就是一个巨大的磁体，指南针静止时总是一端指南，一端指北，就是因为受到了地磁场的作用.
【分析】连通器的结构特征是上端开口、底部连通。
利用大气压强例子很多，例如吸盘、用吸管吸饮料、抽水机等等，要利用大气压能解释生活中有关问题。
指南针静止时总是一端指南，一端指北，是因为受到了地磁场的作用。
三、实验探究
1、【答案】（1）条形；右
（2）对调电源的正负极（或改变电流方向）
【解析】【解答】(1)由图可知，通电螺线管外部磁场与条形磁体相似。左边小磁针的右端是N极，由异名磁极相互吸引可知螺线管的左端是S极，右端是N极。(2)探究通电螺线管的极性与电流方向的关系，由控制变量法可知需要对调电源的正负极。
【分析】（1）通电螺线管的磁场和条形磁体相似，根据安培定则可以判断螺线管的磁极位置；（2）通电螺线管的磁极位置和电流方向有关。
2、【答案】（1）电流表的指针是否偏转
（2）有
（3）切割磁感线；电磁感应；法拉第
（4）电源
【解析】【解答】(1)实验中，观察电流表的指针是否偏转，判断电流是否产生。
(2)若导体 不动，左右移动磁体，只要闭合电路的部分导体切割磁感线就会产生感应电流，故此题中移动磁体会产生感应电流。
(3)闭合电路的一部分导体，在磁场中切割磁感线就会产生感应电流；这种现象称为电磁感应现象；是法拉第最先发现的。
(4)可以探究磁场对通电导体的作用，故导体需要通电，故将电流表换成电源即可实现通电的要求，即可以探究磁场对通电导体的作用。
【分析】（1）观察电流表的指针是否偏转，判断电流是否产生；
（2）闭合电路的一部分导体，在磁场中切割磁感线就会产生感应电流；这种现象称为电磁感应现象；是法拉第最先发现的。
（3）电磁感应现象的条件：电路是闭合的，导体作切割磁感线运动。
