2021-2022学年度人教版物理九年级全册第十九章生活用电综合训练试题（有解析）

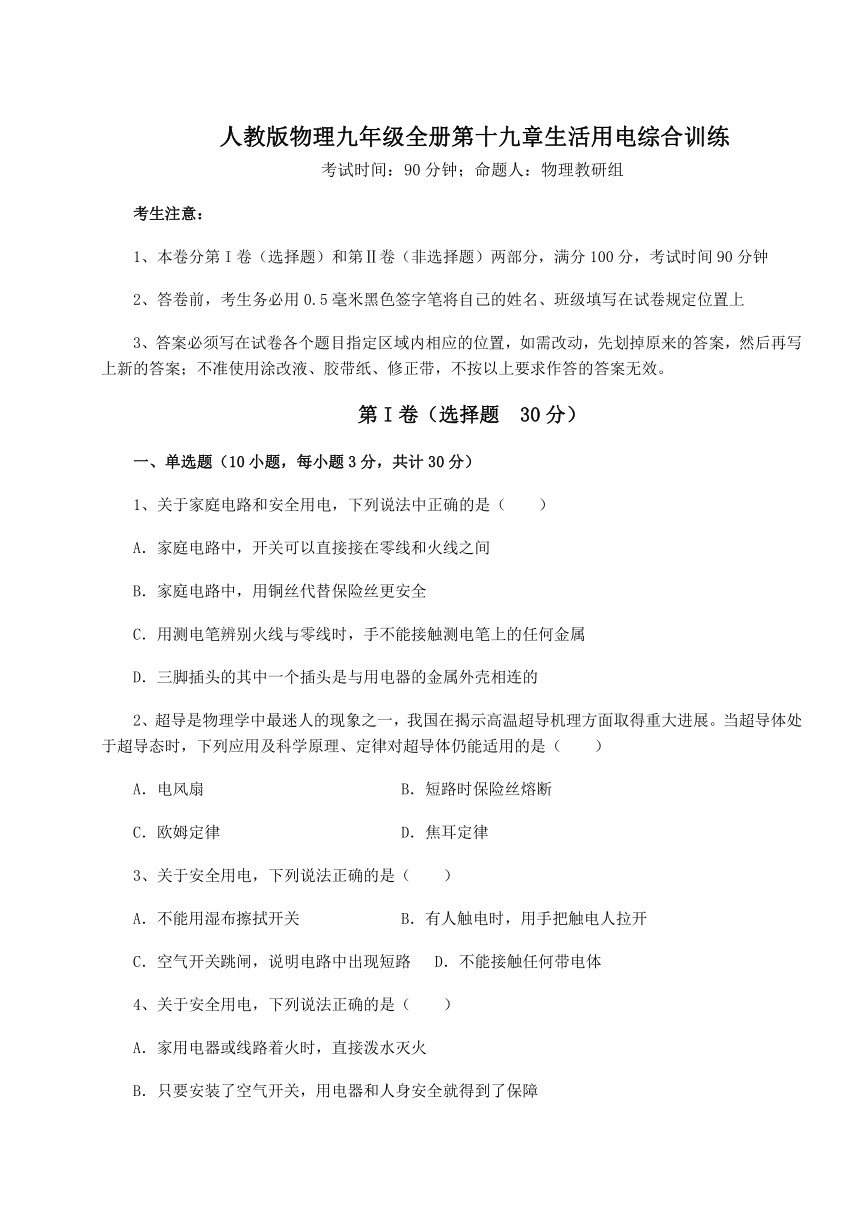

人教版物理九年级全册第十九章生活用电综合训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．家庭电路中，开关可以直接接在零线和火线之间
B．家庭电路中，用铜丝代替保险丝更安全
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．三脚插头的其中一个插头是与用电器的金属外壳相连的
2、超导是物理学中最迷人的现象之一，我国在揭示高温超导机理方面取得重大进展。当超导体处于超导态时，下列应用及科学原理、定律对超导体仍能适用的是（　　）
A．电风扇 B．短路时保险丝熔断
C．欧姆定律 D．焦耳定律
3、关于安全用电，下列说法正确的是（　　）
A．不能用湿布擦拭开关 B．有人触电时，用手把触电人拉开
C．空气开关跳闸，说明电路中出现短路 D．不能接触任何带电体
4、关于安全用电，下列说法正确的是（　　）
A．家用电器或线路着火时，直接泼水灭火
B．只要安装了空气开关，用电器和人身安全就得到了保障

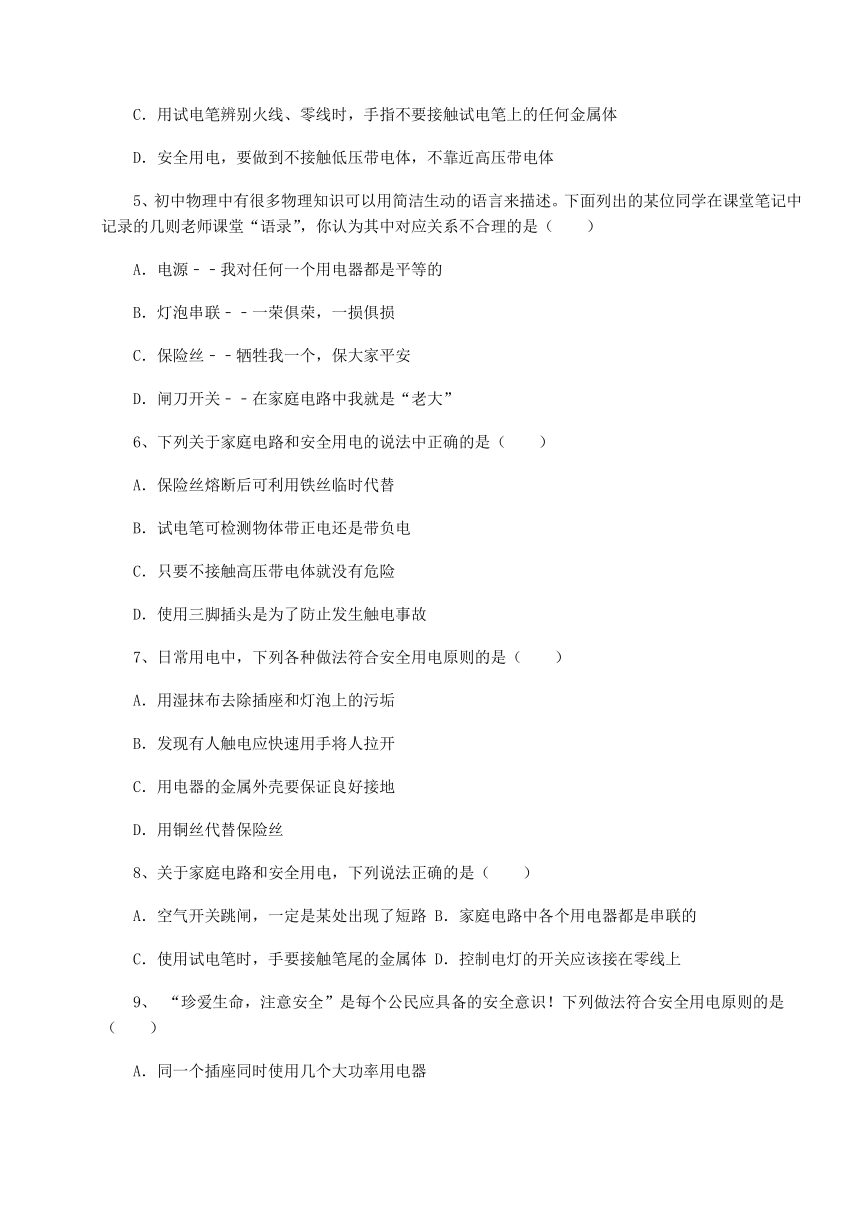

C．用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
D．安全用电，要做到不接触低压带电体，不靠近高压带电体
5、初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是（　　）
A．电源﹣﹣我对任何一个用电器都是平等的
B．灯泡串联﹣﹣一荣俱荣，一损俱损
C．保险丝﹣﹣牺牲我一个，保大家平安
D．闸刀开关﹣﹣在家庭电路中我就是“老大”
6、下列关于家庭电路和安全用电的说法中正确的是（　　）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．只要不接触高压带电体就没有危险
D．使用三脚插头是为了防止发生触电事故
7、日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢
B．发现有人触电应快速用手将人拉开
C．用电器的金属外壳要保证良好接地
D．用铜丝代替保险丝
8、关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸，一定是某处出现了短路 B．家庭电路中各个用电器都是串联的
C．使用试电笔时，手要接触笔尾的金属体 D．控制电灯的开关应该接在零线上
9、 “珍爱生命，注意安全”是每个公民应具备的安全意识！下列做法符合安全用电原则的是（　　）
A．同一个插座同时使用几个大功率用电器
B．用湿布擦拭工作中的家用电器
C．更换电路设备时断开总开关
D．将三脚插头改为两脚插头
10、 “创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。下列做法中，不符合安全用电要求的是（　　）
A．空调插头应选用三脚插头 B．雷雨闪电时，要在树下躲雨
C．发生触电时，首先要切断电源 D．不能用湿抹布擦插座面板
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、马路上的路灯总是晚上同时亮，早上同时灭，是因为马路上的路灯采用______的连接方式；进入宾馆房间时，首先要将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路中______，房间内的用电器采用______的连接方式；连接电路时开关要______。

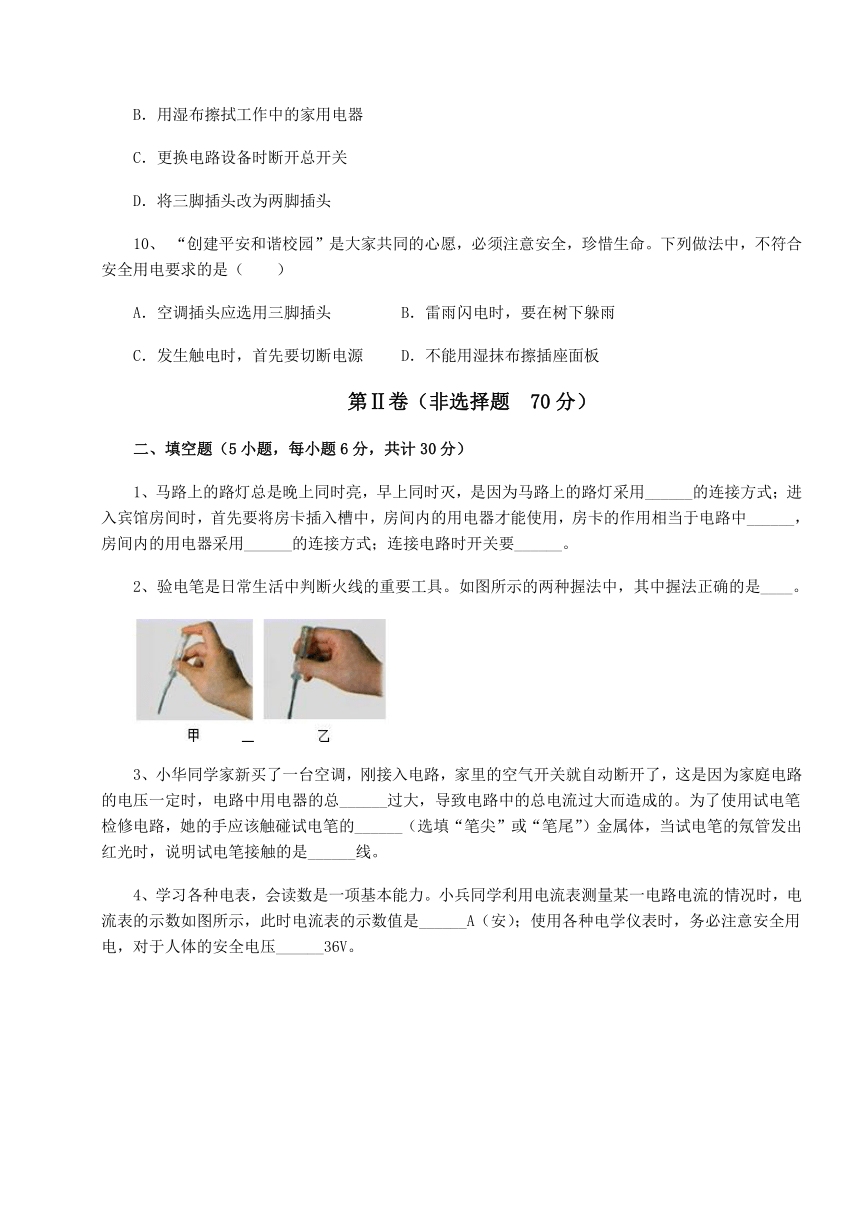

2、验电笔是日常生活中判断火线的重要工具。如图所示的两种握法中，其中握法正确的是____。
3、小华同学家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为家庭电路的电压一定时，电路中用电器的总______过大，导致电路中的总电流过大而造成的。为了使用试电笔检修电路，她的手应该触碰试电笔的______（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是______线。

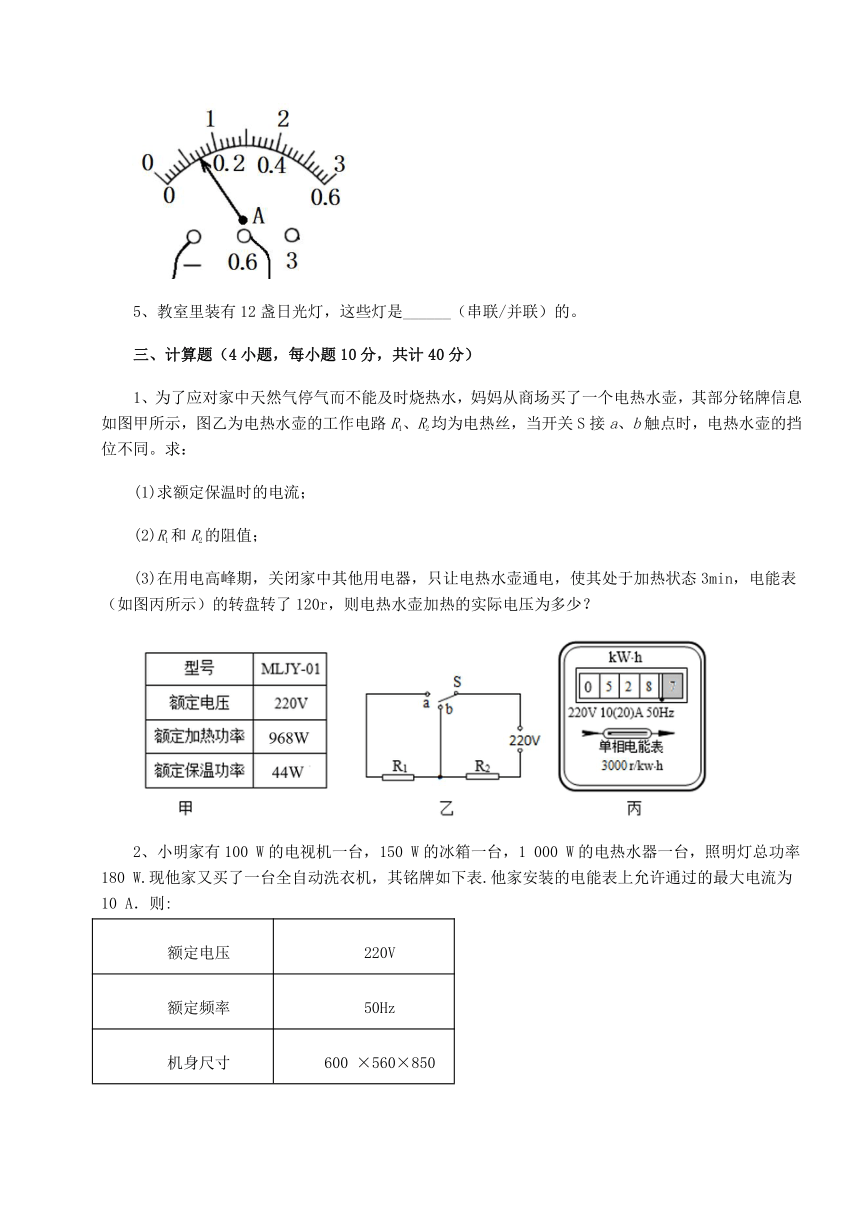

4、学习各种电表，会读数是一项基本能力。小兵同学利用电流表测量某一电路电流的情况时，电流表的示数如图所示，此时电流表的示数值是______A（安）；使用各种电学仪表时，务必注意安全用电，对于人体的安全电压______36V。
5、教室里装有12盏日光灯，这些灯是______（串联/并联）的。
三、计算题（4小题，每小题10分，共计40分）
1、为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热水壶，其部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R1、R2均为电热丝，当开关S接a、b触点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R1和R2的阻值；
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电能表（如图丙所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
2、小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？

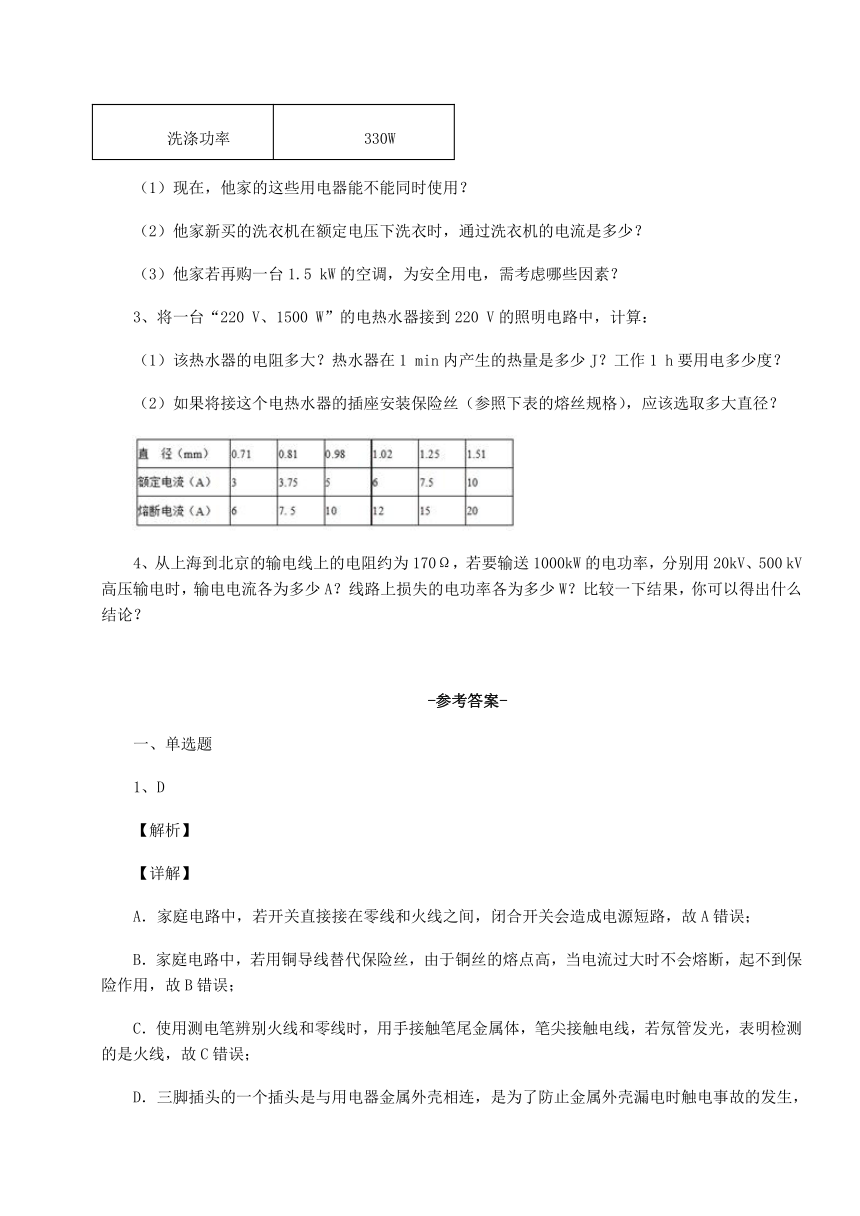

3、将一台“220 V、1500 W”的电热水器接到220 V的照明电路中，计算：
（1）该热水器的电阻多大？热水器在1 min内产生的热量是多少J？工作1 h要用电多少度？
（2）如果将接这个电热水器的插座安装保险丝（参照下表的熔丝规格），应该选取多大直径？
4、从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
-参考答案-
一、单选题
1、D
【解析】
【详解】
A．家庭电路中，若开关直接接在零线和火线之间，闭合开关会造成电源短路，故A错误；
B．家庭电路中，若用铜导线替代保险丝，由于铜丝的熔点高，当电流过大时不会熔断，起不到保险作用，故B错误；
C．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，若氖管发光，表明检测的是火线，故C错误；
D．三脚插头的一个插头是与用电器金属外壳相连，是为了防止金属外壳漏电时触电事故的发生，故D正确。
故选D。
2、A
【解析】
【详解】
假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等；而保险丝是用电流的热效应工作的，电阻为零，保险丝不能用超导体制作；电阻为零，欧姆定律、焦耳定律不能使用，故A符合题意，BCD不符合题意。
故选A。
3、A
【解析】
【详解】
A．自然界的水是导体，湿布易使开关漏电，使人发生触电事故，故A 正确；
B．有人触电时，用手把触电人拉开会使两人都触电，故B错误；
C．空气开关跳闸，主要原因是用电器过载导致电流过大或电路中出现短路，故C错误；
D．人体的安全电压不高于36V，人接不小心触低于36V带电体是安全的，故D错误。
故选A。
4、D
【解析】
【详解】
A．家用电器或线路失火时，要先切断电源，再实行施救措施，一定不能泼水，否则会发生触电事故，故A错误；
B．家庭电路中安装空气开关，是为了防止电流过大时引起火灾，对触电事故起不到保险作用，故B错误；
C．使用测电笔时，手指不能接触笔尖金属体，但手指一定要接触笔尾金属体，故C错误；
D．不接触低压带电体、不靠近高压带电体，这是基本的安全用电原则，故D正确。
故选D。
5、A
【解析】
【详解】
A．在并联电路中，各用电器两端的电压都相等；在串联电路中，各用电器两端的电压不一定相等。故A不合理，符合题意；
B．灯泡串联时，不能独立工作，互相干扰，有一个灯损坏，则全部停止工作。故B合理，不符合题意；
C．保险丝在电流过大时自动熔断，对其它用电器起到保护作用。故C合理，不符合题意；
D．家庭电路的各用电器都是并联的，家庭电路中的闸刀开关安装在干路上，控制整个电路的通断电。故D合理，不符合题意。
故选A。
6、D
【解析】
【详解】
A．因为铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，则不会熔断，起不到保险的作用，故A错误；
B．测电笔的作用是检验家庭电路中的火线和零线，不是检测物体带正电或负电，故B错误；
C．安全用电的原则是：不接触低压带电体、不靠近高压带电体，若人靠近高压带电体就有触电危险，故C错误；
D．使用三脚插头用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故，故D正确。
故选D。
7、C
【解析】
【详解】
A．湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电，不符合安全用电原则，故A错误，不符合题意；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，将人拉开不符合安全用电原则，故B错误，不符合题意；
C．金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合安全用电的原则，故C正确，符合题意；
D．用铜丝代替保险丝，发生事故时不能及时熔断，不符合安全用电原则，故D错误，不符合题意。
故选C。
8、C
【解析】
【详解】
A．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大造成的，故A错误；
B．家庭电路中各个用电器之间互不影响，并且能正常工作，所以各用电器之间是并联的，故B错误；
C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故C正确；
D．为了用电的安全，控制电灯的开关应该接在火线上，故D错误。
故选C。
9、C
【解析】
【详解】
A．同一个插座同时使用几个大功率用电器，会引起引起电路中的电流过大，容易引起火灾，故A不符合安全用电原则；
B．生活中的水是导体，用湿布擦拭正在工作的电视机易造成触电，故B不符合安全用电原则；
C．更换电路设备时，为了用电安全，需要断开总开关，故C符合安全用电原则；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合安全用电原则。
故选C。
10、B
【解析】
【详解】
A．空调属大功率用电器，金属外壳要接地，应使用三脚插头，故A正确，不符合题意；
B．雷容易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，故B错误，符合题意；
C．因为人是导体，所以发生触电事故，切断电源是首先要做的，故C正确，不符合题意；
D．生活用水是导体，湿抹布能导电，所以不能用湿抹布擦插座面板，故D正确，不符合题意。
故选B。
二、填空题
1、并联 开关 并联 断开
【详解】
[1]虽然马路上的路灯总是同时亮同时灭，但它们工作时互不影响，即一盏灯坏了后，其它的照常能发光，所以，这些灯的连接方式是并联。
[2]宾馆房卡可以控制用电器的工作，将房卡插入槽中，房间内的用电器才能工作，所以房卡相当于家庭电路的开关。
[3]由于房间内的用电器可以单独工作，所以房间内的用电器是并联的。
[4]为了保护电路，在连接电路时，开关应处于断开状态。
2、甲
【详解】
使用验电笔时，手要接触到笔尾的金属体才能形成回路，从而检验火线和零线，由图中可知正确的握法是甲。
3、功率 笔尾 火
【详解】
[1]家庭电路的电压一定，接入空调后，电路中的总功率过大，由P＝UI可知，导致电路中的电流过大，致使家里的空气开关自动断开。
[2][3]在使用试电笔时，笔尖接触导线，手接触笔尾金属体，当试电笔的氖管发出红光时，说明试电笔接触的是火线。
4、0.14 不高于
【详解】
[1]如图所示，电流表接入的是0~0.6A的量程，分度值为0.02A，故读数为0.14A。
[2]人体的电阻一般在，而通过的人体的电流0.02~0.025A 时手迅速麻痹，可能危及生命，根据欧姆定律可得人体能承受最大电压约为
根据行业安全标准，人体安全电压不得高于36V。
5、并联
【详解】
教室内的日光灯都属于家用电器，各灯都能正常发光，并且互不影响，所以这些灯是并联的。
三、计算题
1、 (1)0.2A；(2) 1050Ω，50Ω；(3)220V
【详解】
(1) 电热水壶额定保温时的电流
(2)由图乙知，开关S接触点a时，电阻R1、R2串联，电路总电阻最大；S接触点b时，电路是R2工作的简单电路。据知，S接触点a时，是保温挡，此时电路总电阻
S接触点b时，是加热挡，则
那么
R1=R总-R2=1100Ω-50Ω=1050Ω
(3)结合题意及图丙知，电热水壶在加热状态工作3min消耗的电能
据得，此时电路的实际电压
答：(1)额定保温时的电流为0.2A；
(2) R1和R2的阻值分别为1050Ω和50Ω；
(3)电热水壶加热的实际电压为200V。
2、（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
【分析】
（1）已知电能表的额定电压和允许通过的最大电流，利用P=UI即可求出电能表的最大功率；然后再求出电路中所有用电器的总功率，并与电路中电能表的最大功率进行比较；
（2）从表格中读出洗衣机的洗涤功率和额定电压，利用电功率的公式即可求出通过洗衣机的电流；
（3）他家若再购一台1.5 kW的空调，从电能表、保险丝和输电线考虑安全用电．
【详解】
（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；因此电能表的最大功率为：P=UI=220V×10A=2200W；小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W，因此他家的所有用电器可以同时使用；
（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过洗衣机的电流为：；
（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格和输电导线的额定电流．
3、（1）32.27Ω 9×104J 1.5度 （2）1.25mm
【解析】
解：（1）由可得，该电热器的电阻
热水器在1min内产生的热量
Q=W=Pt=1500W×60s=9×104J，
工作1h要用电W’=Pt=1.5kW×1h=1.5kWh=1.5度．
（2）由P=UI可得，电热水器的额定电流，
因此应选额定电流为7.5A的熔丝，由表可知，应该选取直径为1.25mm的熔丝．
答：（1）该热水器的电阻为32.27Ω，热水器在1 min内产生的热量是9×104J，工作1 h要用电1.5度；（2）如果将接这个电热水器的插座安装保险丝应该选取直径为1.25mm的熔丝；
点睛：电流通过纯电阻电路时，产生的热量等于电流所做的功，即Q=W；
4、 50A 2A 4.25×105W 680W 比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【解析】当时，电路中的电流为
电路上损失的电功率为
当时，电路中的电流为
电路上损失的电功率为
比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
答：输电电流分别为50A、2A，线路上损失的电功率分别为4.25×105W、680W，比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【点睛】先根据分别求出两种方式的输电电流,再利用求出两种方式线路上损失的电功率,然后比较得出结论。
