2021-2022学年度人教版物理九年级全册第十五章电流和电路专题测评试卷（精选含详解）

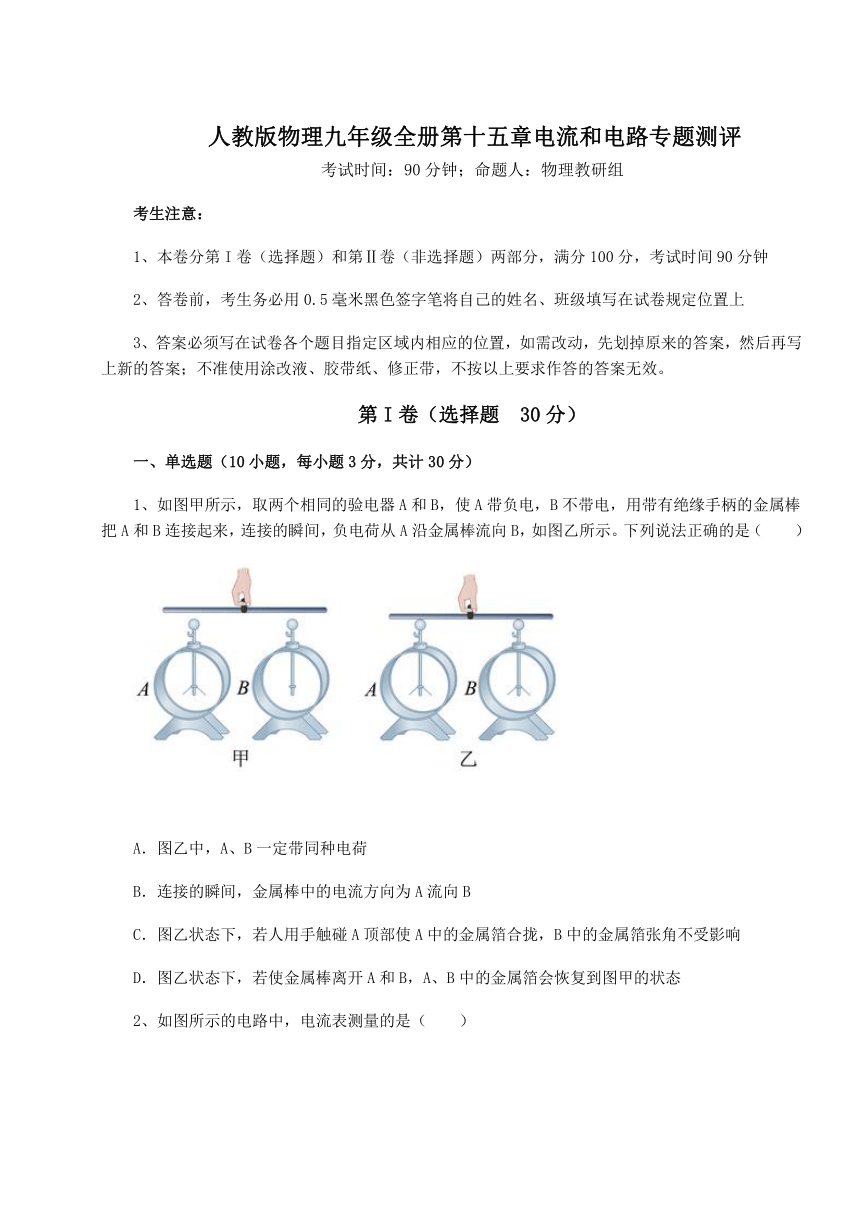

人教版物理九年级全册第十五章电流和电路专题测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。下列说法正确的是（　　）
A．图乙中，A、B一定带同种电荷
B．连接的瞬间，金属棒中的电流方向为A流向B
C．图乙状态下，若人用手触碰A顶部使A中的金属箔合拢，B中的金属箔张角不受影响
D．图乙状态下，若使金属棒离开A和B，A、B中的金属箔会恢复到图甲的状态

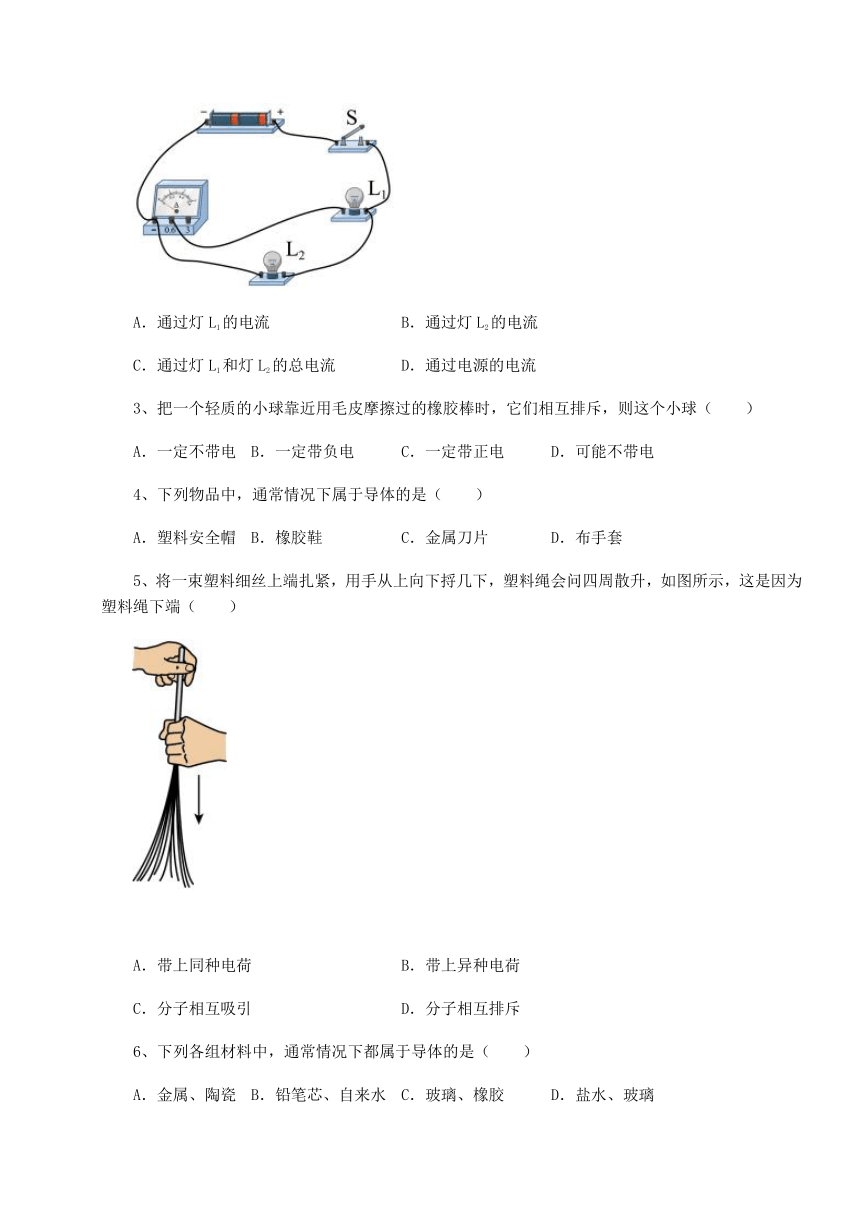

2、如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
3、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
4、下列物品中，通常情况下属于导体的是（　　）
A．塑料安全帽 B．橡胶鞋 C．金属刀片 D．布手套
5、将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，如图所示，这是因为塑料绳下端（　　）
A．带上同种电荷 B．带上异种电荷
C．分子相互吸引 D．分子相互排斥
6、下列各组材料中，通常情况下都属于导体的是（　　）
A．金属、陶瓷 B．铅笔芯、自来水 C．玻璃、橡胶 D．盐水、玻璃

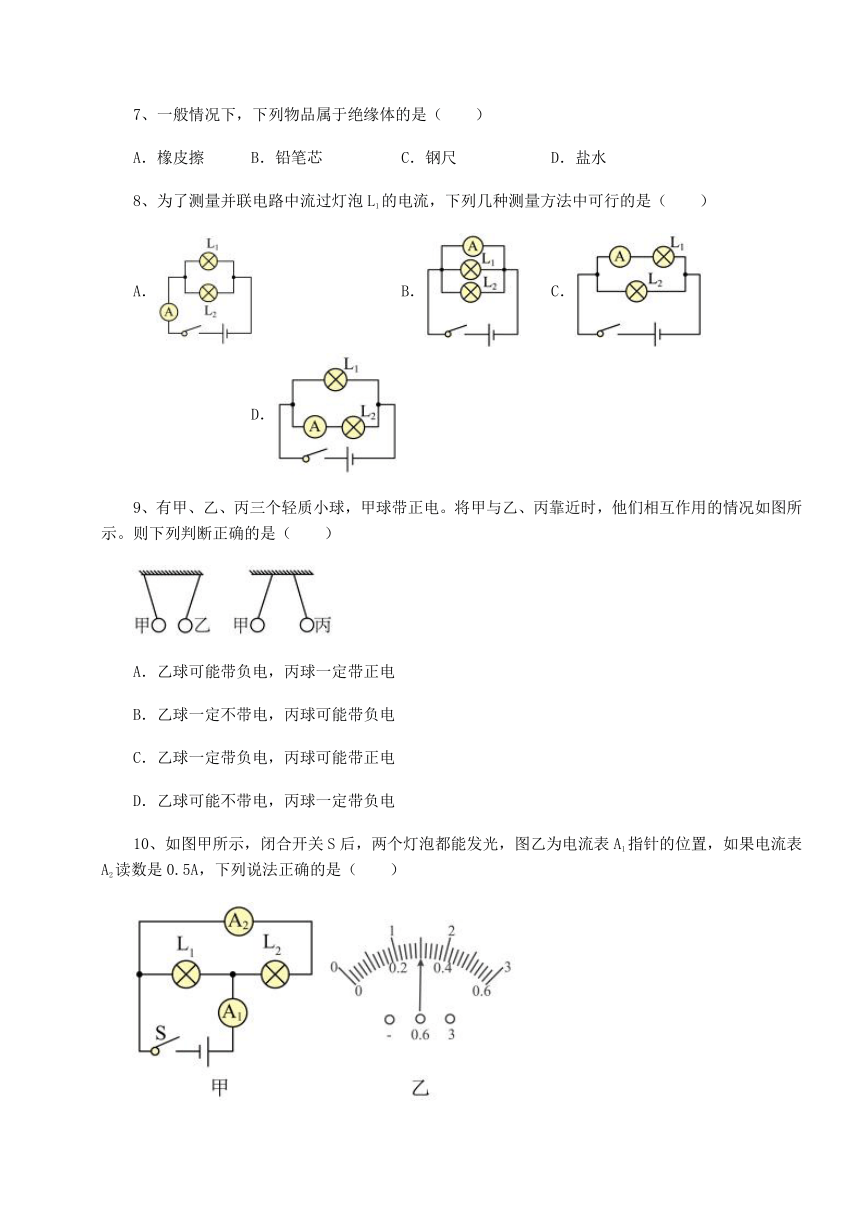

7、一般情况下，下列物品属于绝缘体的是（　　）
A．橡皮擦 B．铅笔芯 C．钢尺 D．盐水
8、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（　　）
A． B． C． D．
9、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
10、如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示，用与丝绸摩擦过的有机玻璃棒和与毛皮摩擦过的橡胶棒进行实验，将两个带电棒相互靠近，相互吸引的是图______（选填“甲”、“乙”或“丙”）；毛皮摩擦过的橡胶棒带负电，是因为橡胶棒的原子核对核外电子的束缚能力较______（选填“强”或“弱”），在摩擦的过程中______（选填“得到”或“失去”）电子。
2、如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2构成______电路，并同时发光，此时电流表A2测量通过灯泡______的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______（选填“变大”、“变小”或“不变”）。

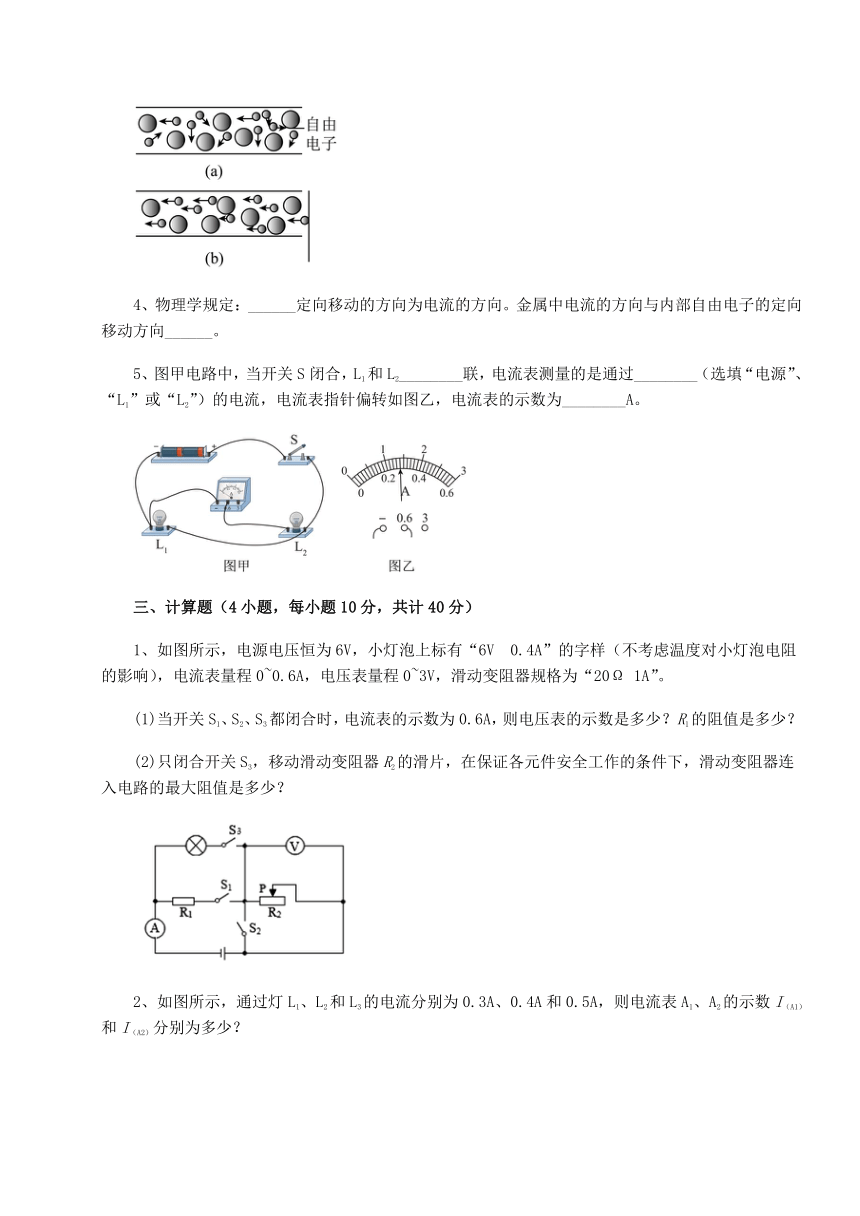

3、如图所示，导体中有电流的是_______图（选填“a”或“b”），该图中电流的方向是_______（选填“从左至右”或“从右至左”）。
4、物理学规定：______定向移动的方向为电流的方向。金属中电流的方向与内部自由电子的定向移动方向______。
5、图甲电路中，当开关S闭合，L1和L2________联，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表指针偏转如图乙，电流表的示数为________A。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，电源电压恒为6V，小灯泡上标有“6V 0.4A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格为“20Ω 1A”。
(1)当开关S1、S2、S3都闭合时，电流表的示数为0.6A，则电压表的示数是多少？R1的阻值是多少？
(2)只闭合开关S3，移动滑动变阻器R2的滑片，在保证各元件安全工作的条件下，滑动变阻器连入电路的最大阻值是多少？
2、如图所示，通过灯L1、L2和L3的电流分别为0.3A、0.4A和0.5A，则电流表A1、A2的示数I（A1）和I（A2）分别为多少？
3、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。
4、物理学中把单位时间内通过导体任一横截面的电荷量叫做电流强度，简称电流，其定义式为，其中表示电流，单位为安培（A），表示在时间（单位为s）内通过导体横截面的电荷量，单位为库仑（C）。
（1）已知在内通过某段导线横截面积的电子数为个，单个电子的电荷量为，求导线中的电流；
（2）如图所示，是横截面积为、长为的一段粗细均匀的导体。两端加一定的电压后，设导体中自由电荷定向移动的速度大小为，导体单位体积内的自由电荷数为，每个自由电荷的电荷量为。请用题中所给的物理量符号表示出导体中的电流。要求写出具体过程。
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．由题意可知，A带负电，B不带电，将金属棒与A和B连接起来后，A中部分负电荷通过金属棒转移到B中，使得B带负电荷，故A、B带同种电荷，故A正确；
B．物理学中规定，电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，连接的瞬间，负电荷从A定向流向B，故可知金属棒中的电流方向为从B到A，故B错误；
C．图乙状态下，若人用手触碰A顶部使A中的金属箔合拢，因人体是导体，A中的多余负电荷转移到人体中，使得A不带电，故A中金属箔合拢，又因B与人通过金属棒相连，故B中多余负电荷也会转移到人体中，因此B中金属箔的张角也会变小，故C错误；
D．图乙状态下，若使金属棒离开A和B，则此时A和B不接触，负电荷不会发生转移，故A、B中的金属箔会保持不变，故D错误。
故选A。
2、A
【解析】
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
3、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
4、C
【解析】
【详解】
ABD．塑料安全帽、橡胶鞋、布手套不容易导电，属于绝缘体，故ABD不符合题意；
C．金属刀片是金属，容易导电，属于导体，故C符合题意。
故选C。
5、A
【解析】
【详解】
将一束塑料细丝上端扎紧，用手从上向下捋几下，塑料绳会问四周散升，是因为塑料细丝在与手摩擦的过程中带了电，塑料细丝带的是同种电荷，同种电荷相互排斥，故A符合题意。
故选A。
6、B
【解析】
【详解】
A．金属是导体，陶瓷是绝缘体，故A不符合题意；
B．铅笔芯和自来水都是导体，故B符合题意；
C．玻璃和橡胶都是绝缘体，故C不符合题意；
D．盐水是导体，玻璃是绝缘体，故D不符合题意。
故选B。
7、A
【解析】
【详解】
A．橡皮擦的材料是橡胶，属于绝缘体，故A符合题意；
B．铅笔芯的主要材料是石墨，属于导体，故B不符合题意；
C．钢尺的材料是金属，属于导体，故C不符合题意；
D．盐水是电解质的水溶液，属于导体，故D不符合题意。
故选A。
8、C
【解析】
【详解】
A．图中两个灯泡并联，电流测量干路中的电流，故A不符合题意；
B．图中电流表直接与电源两极相连，电源短路，故B不符合题意；
C．图中两个灯泡并联，电流表与L1串联，即测量并联电路中流过灯泡L1的电流，故C符合题意；
D．图中两个灯泡并联，电流表与L2串联，即测量并联电路中流过灯泡L2的电流，故D不符合题意。
故选C。
9、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
10、D
【解析】
【详解】
ABC．观察甲电路图，闭合开关后，根据电流的流法可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，因为并联电路中干路电流等于各支路电流之和，电流表A2读数是0.5A，则电流表A1的示数大于0.5A，图乙为电流表A1指针的位置，假设电流表A1连接“0~0.6A”接线柱，则电流表A1的示数为0.3A，这不符合电流表A1的示数大于0.5A的条件，假设不成立，电流表A1不是连接“0~0.6A”接线柱，电流表A1是连接“0~3A”接线柱，它的读数为1.5A；综上所述，电流表A1是连接“3A”接线柱，灯泡L1和L2并联，电流表A1的读数是1.5A，故ABC错误；
D．由上述解析可知，电流表A1的读数是1.5A，即干路电流为1.5A，电流表A2读数是0.5A，即流过灯L2的电流为0.5A，根据并联电路的电流规律，可知通过灯L1的电流为
通过灯L1的电流为1A，故D正确。
故选D。
二、填空题
1、丙 强 得到
【详解】
[1]同种电荷相互排斥，异种电荷相互吸引。用与丝绸摩擦过的有机玻璃棒带正电，与毛皮摩擦过的橡胶棒带负电，故相互吸引的是图丙。
[2][3]摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开。与毛皮摩擦过的橡胶棒带负电，是因为橡胶棒的原子核对核外电子的束缚能力较强，在摩擦的过程中得到电子。
2、并联 L2 变小
【详解】
[1][2]分析电路可知：闭合两个开关，电流从正极出发，经开关S2后分为两支，一支经过L2、A2、A1回到负极，另一支经过S1、L1、A1回到负极，故两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流。
[3]两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，根据并联电路特点，L1断路，电流为0，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。因此电流表A1的示数变小。
3、b 从左至右
【详解】
[1]正电荷、负电荷的定向移动都可以形成电流，a中的电子运动杂乱无章，故不能形成电流，导体中有电流的是b图。
[2]因为正电荷定向移动的方向规定为电流的方向，而图b中电子运动的方向是向左的，而电流的方向与电子定向移动的方向相反，因此导体中电流的方向是从左向右的。
4、正电荷 相反
【详解】
[1][2]物理学规定：电流的方向是正电荷定向移动的方向，自由电子带负电，故金属中电流的方向与内部自由电子的定向移动方向相反。
5、并 L2 0.28
【详解】
[1]由图甲可知，闭合开关后，电流的路径有两条，电流分别经过两个灯泡，则L1和L2并联。
[2]电流表与灯L2串联在同一支路中，因此测量的是灯L2的电流。
[3]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，故其示数为0.28A。
三、计算题
1、 (1)0，30Ω；(2)15Ω
【详解】
(1)电压表测量滑动变阻器两端的电压，当开关S1、S2、S3都闭合时，滑动变阻器R2被短接，所以电压表的示数为0V。滑动变阻器R2被短接，灯泡L与定值电阻R1并联，UL=U1=U=6V，所以灯泡正常发光，通过灯泡的电流IL=0.4A，电流表测量干路的电流，I=0.6A，则通过R1的电流
I1=I-IL=0.6A-0.4A=0.2A
所以R1的电阻
(2)小灯泡的电阻为
在串联电路中，电压分配原理：导体两端的电压跟电阻成正比。因为电压表的量程为0~3V，所以当电压表示数最大为3V时，滑动变阻器接入电路的阻值最大，根据串联电路电压的规律知，此时小灯泡两端的电压为
U′L=U﹣U滑=6V﹣3V=3V
此时通过小灯泡的电流
因串联电路电流处处相等，则电路中的电流
I2=0.2A
则滑动变阻器连入电路的最大阻值为
答：(1)当开关S1、S2、S3都闭合时，电压表的示数是0；R1的阻值是。
(2)只闭合开关S3，移动滑动变阻器R2的滑片，在保证各元件安全工作的条件下，滑动变阻器连入电路的最大阻值是。
2、0.9A，0.7A
【详解】
解：由电路图可知，三个灯泡并联，电流表A1测流过灯L2与L3的电流，电流表A2测流过灯L2与L1的电流。已知通过灯L1、L2和L3的电流分别为I1=0.3A、I2=0.4A和I3=0.5A，根据并联电路电流规律可知：
I（A2）=I1+I2=0.4A+0.3A=0.7A
I（A1）=I3+I2=0.5A+0.4A=0.9A
答：电流表A1、A2的示数I（A1）和I（A2）分别为0.9A和0.7A。
3、0.1A
【详解】
解：由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
答：通过小灯泡L1的电流为0.1A。
4、（1）；（2）见解析所示
【详解】
（1）已知在内通过某段导线横截面积的电子数为个，单个电子的电荷量为，通过导线的电荷量
导线中的电流
（2）如图所示，因为导体中的自由电荷的速度为，则电荷移动距离所用的时间为
其体积为，则通过导体某一截面的自由电子数为，该时间内通过导体该截面的电量
根据电流的定义式，解得
答：（1）导线中的电流是；
（2）见详解。
