(共42张PPT)
地球的圈层结构
湘教版第一章第三节第一课时

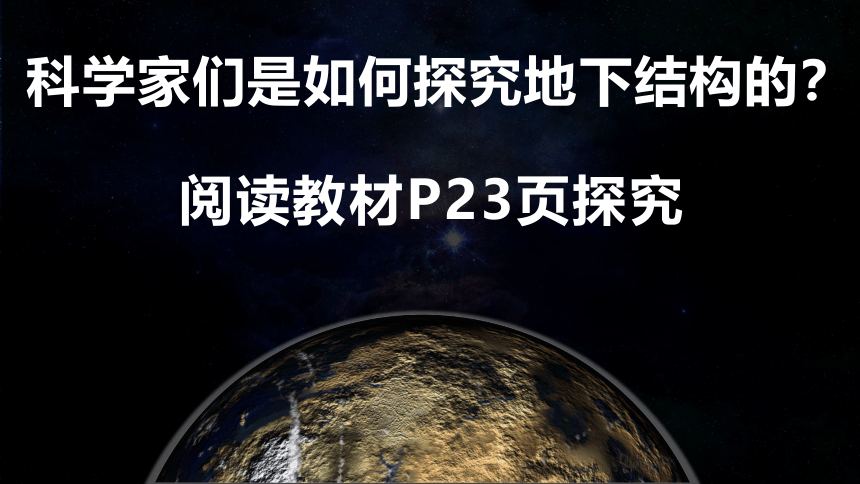

科学家们是如何探究地下结构的？
阅读教材P23页探究

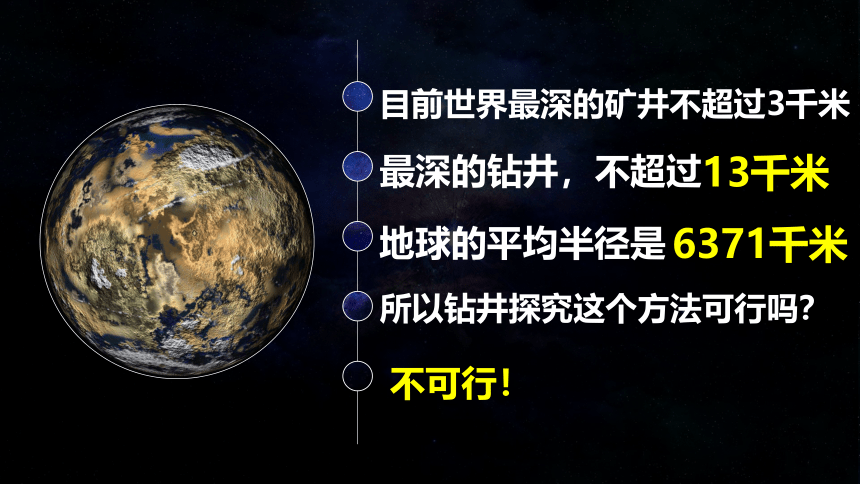

目前世界最深的矿井不超过3千米
最深的钻井，不超过
所以钻井探究这个方法可行吗？
地球的平均半径是
13千米
6371千米
不可行！

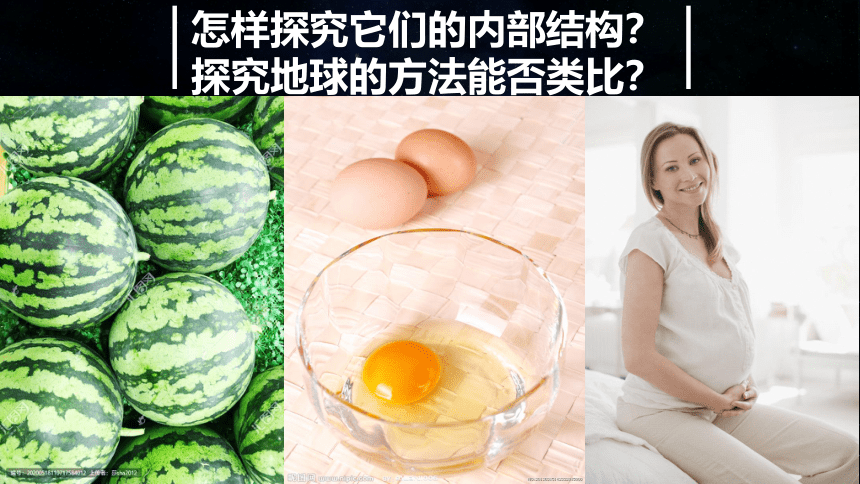

怎样探究它们的内部结构？
探究地球的方法能否类比？

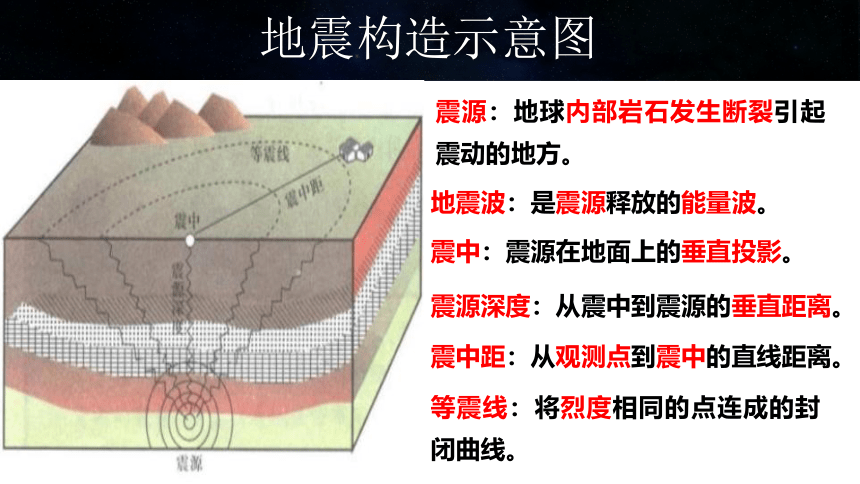

地震构造示意图
震源：地球内部岩石发生断裂引起震动的地方。
震中：震源在地面上的垂直投影。
震源深度：从震中到震源的垂直距离。
震中距：从观测点到震中的直线距离。
等震线：将烈度相同的点连成的封闭曲线。
地震波：是震源释放的能量波。
地震对地表和建筑物等破坏强弱的程度。
震级：。

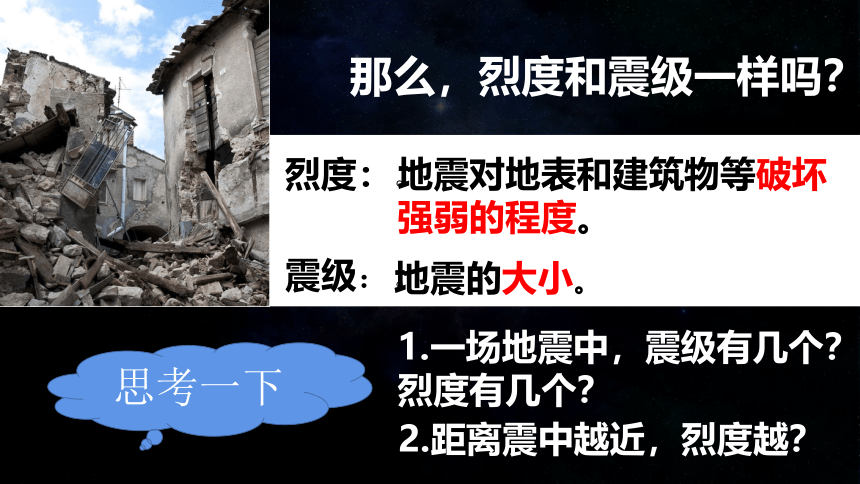

那么，烈度和震级一样吗？
烈度：。
地震的大小。
1.一场地震中，震级有几个？烈度有几个？
2.距离震中越近，烈度越？
思考一下

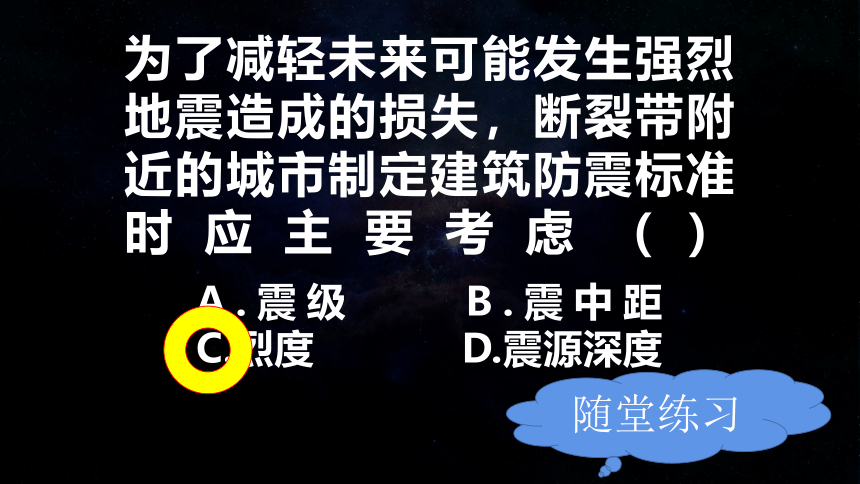

为了减轻未来可能发生强烈地震造成的损失，断裂带附近的城市制定建筑防震标准时应主要考虑（）
随堂练习
A.震级 B.震中距
C.烈度 D.震源深度

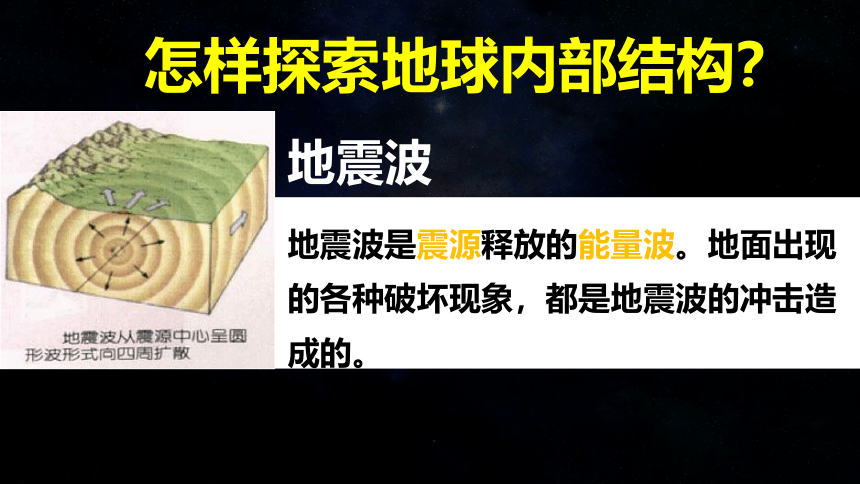

地震波
地震波是震源释放的能量波。地面出现的各种破坏现象，都是地震波的冲击造成的。
怎样探索地球内部结构？

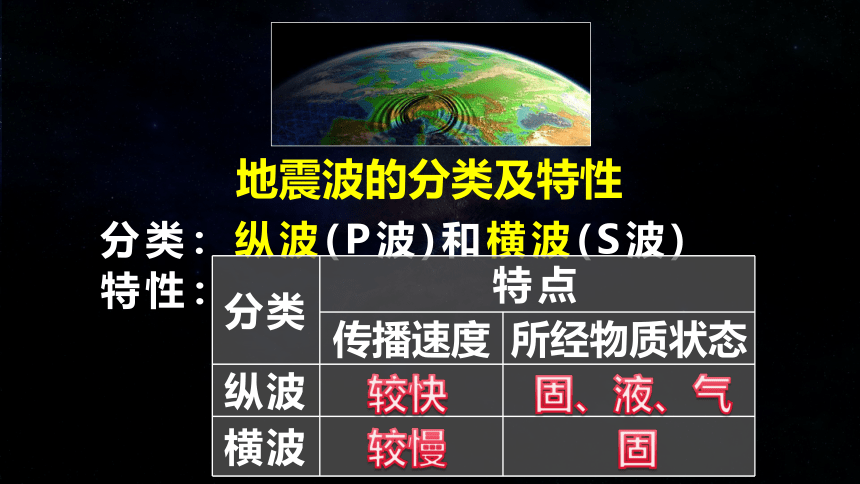

分类：纵波(P波)和横波(S波)
特性：
分类 特点
传播速度 所经物质状态
纵波
横波
地震波的分类及特性
较快
较慢
固、液、气
固

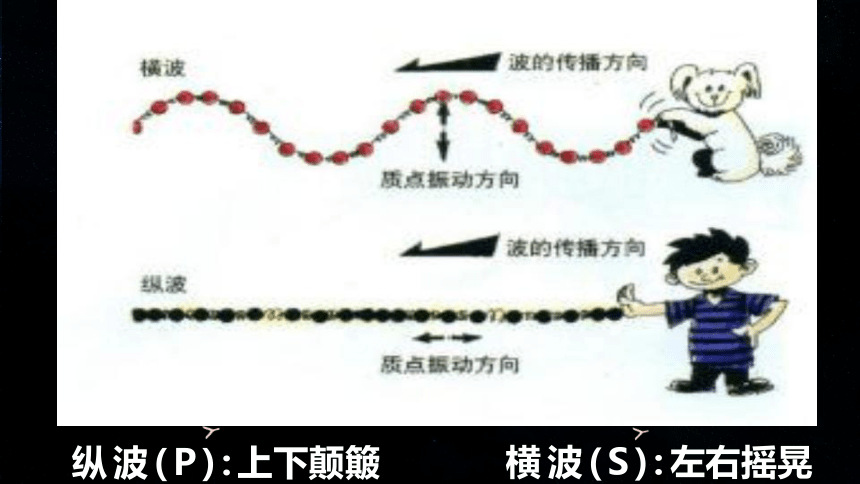

纵波横波的传播特点
ZONG BO HENG BO DE CHUAN BO TE DIAN
纵波(P):上下颠簸
横波(S):左右摇晃
思考时间
当地震发生时，人们的感觉是什么样的？为什么？
当地震发生在海洋时，又是什么情况？
地面上先上下颠簸，后左右摇晃
在海洋时，只有上下颠簸
分类 特点
传播速度 所经物质状态
纵波 较快 固、液、气
横波 较慢 固
共性
纵波和横波的传播速度，都随所通过的物质的性质而改变。

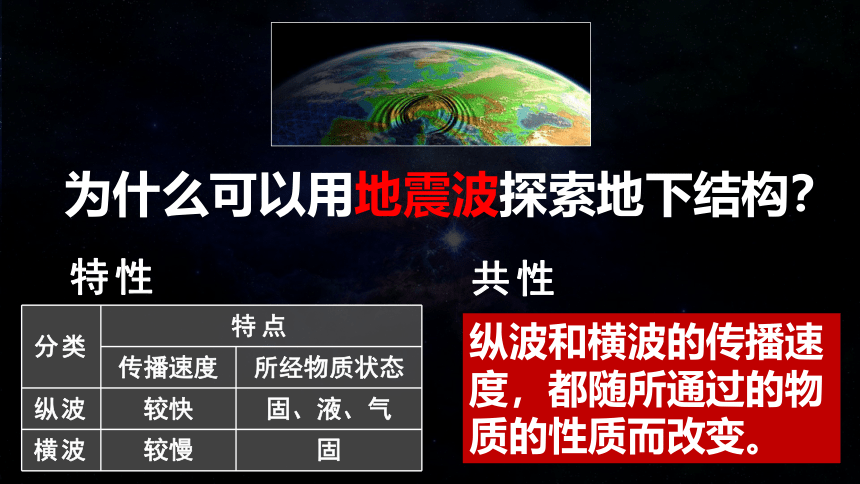

为什么可以用地震波探索地下结构？
特性
思考时间
1.哪个是纵波，哪个是横波？
为什么？
？
？
因为左边的速度慢；
且接近3000km时速度变为0。
2.速度在哪里发生了变化？速度
变化说明了什么？
3.这种速度突然发生变化的面为_________，这两个面分别叫__________、_________。
莫霍面
古登堡面
不连续面
2900km
物质性质发生了变化，地球内部划分出了圈层。
地球的内部圈层结构
莫霍面在大陆地区深度约在39～41千米左右，大洋地区5～10千米，平均为17千米。
是地壳和地幔的分界线。
古登堡面深处：约2900公里
古登堡面以上到莫霍面之间的地球部分称为地幔；古登堡面以下到地心之间的地球部分称为地核。
科学家们“透视”地球内部结构的依据是（）
随堂练习
A.地震波速度的变化 B.物质形态的变化
C.化学元素分布的变化 D.物质密度的变化
“打穿地壳和地幔边界”中的边界是指（）
随堂练习
A.软流层 B.岩石圈
C.莫霍面 D.古登堡面
2017年8月8日21时，我国九寨沟发生里氏7.0级地震，造成重大人员伤亡和财产损失。读地震构造示意图，回答以下问题：
2.处于地震震中区的人们会感觉到（）
A.只上下颠簸，不左右
B.先上下颠簸，后左右
C.只左右摇晃，不上下
D.先左右摇晃，后上下
1.此次地震震源深度为20千米，则震源位于（）
A.地壳 B.上地幔
C.下地幔 D.地核
目前，关于地球内部的知识，主要来自对地震波的研究。读图，回答以下问题：
2.以下哪个地点能够最快接收到从莫霍面传来的地震波（）
A.四川盆地 B.喜马拉雅山
C.三江平原 D.内蒙古高原
1.在地球内部，地震波传播速度最快的地方是（）
A.莫霍面 B.上、下地幔之间
C.古登堡面上部 D.内、外核之间
学会绘制地球内部圈层结构划分示意图（要包含两面三层），形式不限。
作业
地壳
地球的圈层结构
湘教版第一章第三节第二课时
课前提问环节
1
2.地震波
3
4
5
6
课前提问环节
科学家们利用什么探究了地球内部结构________
地震波
横波
纵波
分类 特点
传播速度 所经物质状态
纵波
横波
较快
较慢
固、液、气
固
课前提问环节
1.哪个是纵波，哪个是横波？
为什么？
？
？
因为左边的速度慢；
且接近3000km时速度变为0。
2.速度在哪里发生了变化？速度
变化说明了什么？
33km和2900km；
说明物质性质发生了变化，划分出了圈层。
3.这种速度突然发生变化的面为_________，
这两个面分别叫__________、_________。
莫霍面
古登堡面
不连续面
绘制地球内部圈层结构
地壳
地球的内部圈层结构——地壳
概念：地壳是地面以下、莫霍面以上的固体外壳。
平均厚度为17km；
大陆较厚，平均39~41km，最厚可达70km。
大洋较薄，平均为5~10km。
地球大范围固体表面的海拔越高，地壳______;海拔越低，地壳______。
越厚
越薄
地壳元素组成
1.地壳元素含量前八位排序分别为？
氧、硅、铝、铁、钙、钠、钾、镁
硅铝层
2.地壳上层为______;它在大洋_______。地壳下层为_______;它是______。
硅镁层
连续的
很罕见
地球的内部圈层结构——地幔
概念：地幔是地球内部介于地壳和地核之间的圈层，在莫霍面以下到古登堡面以上。
地幔分为_______和_______；
上地幔又分为_____、_____、_____。
上地幔的上部为________，是一种熔融物质，为岩浆主要发源地。
上地幔
下地幔
顶部
上部
下部
软流层
那么岩石圈的范围是？，
地壳＋上地幔顶部（软流层以上物质）
地球的内部圈层结构——地核
概念：地核是地球的核心部分，即古登堡面所包围的球体。
分为_____和_____。
内核
外核
推测：外核为_______;
但普遍认为，内核为_____。
液体
固体
外核可能是地球产生磁场的原因球体。
地球的内部圈层结构
1.由岩石组成的固体外核；
2.厚度不均，大陆厚，大洋薄。
：在固体的内核之上并在地幔之下，由液体的铁和镍构成，厚度大约2200千米。是产生磁场的原因。
：距离地表的深度为5100～6371千米。呈固态，能传播横波。
地幔
地壳
地壳
：上部存在一个软流层，可能是岩浆发源地。
上地幔
下地幔
外核
内核
若图中a是d的一部分，a和b组成c，则图中a、b、c可分别表示的概念是（）
A.外核、内核、地核
B.地壳、地幔、地核
C.上地幔顶部、地壳、岩石圈
D.上地幔、下地幔、地幔
分析地震波波速的变化可以了解地球内部的圈层结构。下图示意地震波在地球内部的传播速度。读图回答以下问题：
2.上图中的X处为（）
A.莫霍面B.古登堡面
C.岩石圈和软流层的交界面
D.内核与外核的交界面
1.下列叙述正确的是）
A.①是地壳；②是地幔；③是地核
B.①层中地震波波速随深度增加而加快
C.甲波由①层进入②层波速急剧上升
D.乙波无法通过地幔
当地时间2018年5月17日凌晨，位于美国夏威夷的吉拉威尔火山再次猛烈喷发，持续数分钟。读下图回答以下问题：
2.下列关于地球圈层特点的叙述，正确的是（）
A.①圈层的厚度海洋比陆地大
B.②圈层横波不能通过
C.③圈层可能为液体
D.④圈层的温度、压力和密度都很小
1.从火山喷发的炽热岩浆，一般来源于（）
A.①圈层 B.②圈层
C.③圈层 D.④圈层
地球的外部圈层
地球不是一个均质体，而是由不同状态和不同物质成分的同心圈层所组成的球体。地面以上的圈层称为外部圈层，地面以下的圈层称为内部圈层。
大气圈
水圈
生物圈
大气圈：包裹地球的气体层
1.大气圈的密度变化为？
近地面的大气密度大。随着高度的增加，大气密度迅速减小。
2.大气圈的上界高度大约为？
2000~3000km的高空
意义：地球生命生存的基础条件之一
水圈
1.水圈由什么组成？
液态水、固态水、气态水
2.可以怎样分类？
根据存在位置和状态，可分为海洋水、陆地水、大气水和生物水。
地表水
地下水
特点：连续且不规律的
生物圈：是地球上所有生物及其生存环境的总称
1.生物圈的范围为？
存在于水圈(全部)、大气圈(底部)、岩石圈(上部)
2.生物圈的核心部分为？
地面以上100米到水面以下200米
特点：是最活跃的圈层
思考一下
1
2
3
不连续面
在莫霍界面和古登堡界面附近，地震波的波速发生突然变化，这说明了什么问题？
说明莫霍界面和古登堡界面上下的物质性质发生了变化，
由此可将地球内部划分出若干个圈层
莫霍面在大陆地区深度约在20～70千米左右，大洋地区7～8千米。
是地壳和地幔的分界线。
古登堡面深处：约2900公里
古登堡面以上到莫霍面之间的地球部分称为地幔；古登堡面以下到地心之间的地球部分称为地核。
地壳
地震波在地球内部的传播速度一般随深度增加，但又不是匀速增加，在某些深度处发生突然变化。
地震波在此突然加速或减速（纵波减速时，横波甚至会消失）。
这种波速发生突然变化的面叫作不连续面。
1.地震波的速度在哪两个位置发生了变化？
2.2900米之前横波、纵波均存在，证明2900米以上为固体。
学习目标
XUE XI MU BIAO
地震波
不连续面
地球的内部圈层结构
地球的外部圈层结构
各圈层的作用及其之间的联系
随堂练习
SU TANG LIAN XI
读左侧“地球圈层结构示意图”,回答下列问题:
图示地球圈层结构中,内部圈层c、d的名称分别是 、 ,它们之间的界面是 ,该界面的深度在陆地上比海洋上 (填“深”或“浅”),请简要说明判断理由。
c和d顶部的地球圈层合称是 ,其位于 层之上,d以下的圈层界面名称是 。
近年来,我国采用三维地震勘探技术,在渤海湾等海域陆续发现总储量逾数10亿吨的大油田。根据地震波传播规律,在通过含油层时,传播速度发生明显变化的地震波是 ,请简要说明你的判断理由。
随堂练习
SU TANG LIAN XI
读材料,回答问题:
地球外部圈层中,厚度最大的是 ,连续而不规则的圈层是 ,其范围渗透到其他圈层之中的是 。
岩石圈的范围包括 和 ,由坚硬的 组成。在莫霍界面下,地震波的横波和纵波的传播速度将 ,地幔和地核的分界面是 。地球外部圈层之间 ,形成人类赖以生存和发展的自然环境。
“蛟龙”号采集到样本的位置处于地球的 (圈层)。
材料一 左侧地球外部圈层结构示意图。
材料二 当地时间2017年6月5日,“蛟龙”号在西北太平洋雅浦海沟进行了2017年试验性应用航次(中国大洋第38航次)第7次下潜,这也是本航段截至目前采集生物样品最多的一次下潜。此次下潜共取得近底海水16升,变质岩53.8千克,海参3只、海星1只、海绵1只、海蛇尾3只、未知物种1只。
板书设计
BAN SHU SHE JI
地球的圈层结构
内部结构
外部结构
划分依据：地震波
分层
纵波
横波
地壳
地幔
地核
莫霍界面
古登堡界面
岩石圈
大气圈
水圈
生物圈
记忆：一波二面三层四圈
