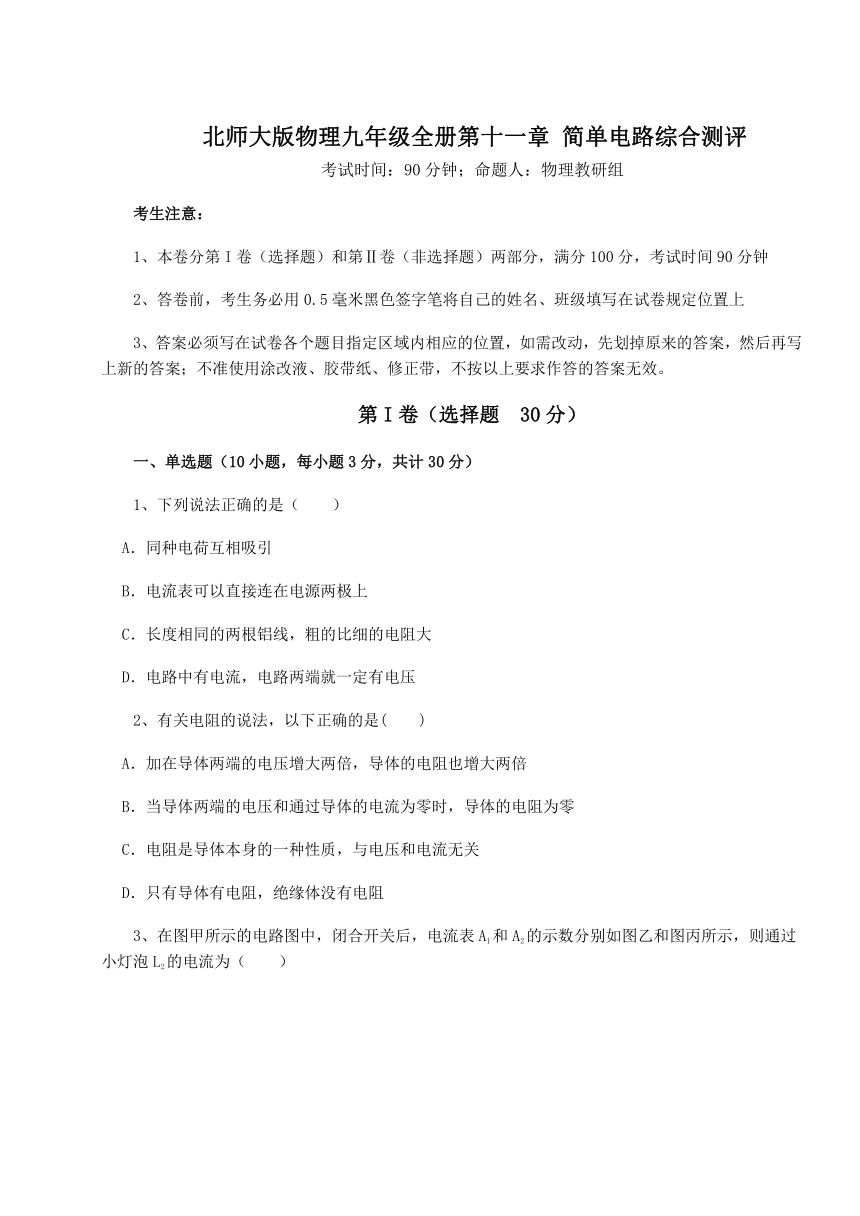

北师大版物理九年级全册第十一章 简单电路综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法正确的是（　　）
A．同种电荷互相吸引
B．电流表可以直接连在电源两极上
C．长度相同的两根铝线，粗的比细的电阻大
D．电路中有电流，电路两端就一定有电压
2、有关电阻的说法，以下正确的是(　　)
A．加在导体两端的电压增大两倍，导体的电阻也增大两倍
B．当导体两端的电压和通过导体的电流为零时，导体的电阻为零
C．电阻是导体本身的一种性质，与电压和电流无关
D．只有导体有电阻，绝缘体没有电阻

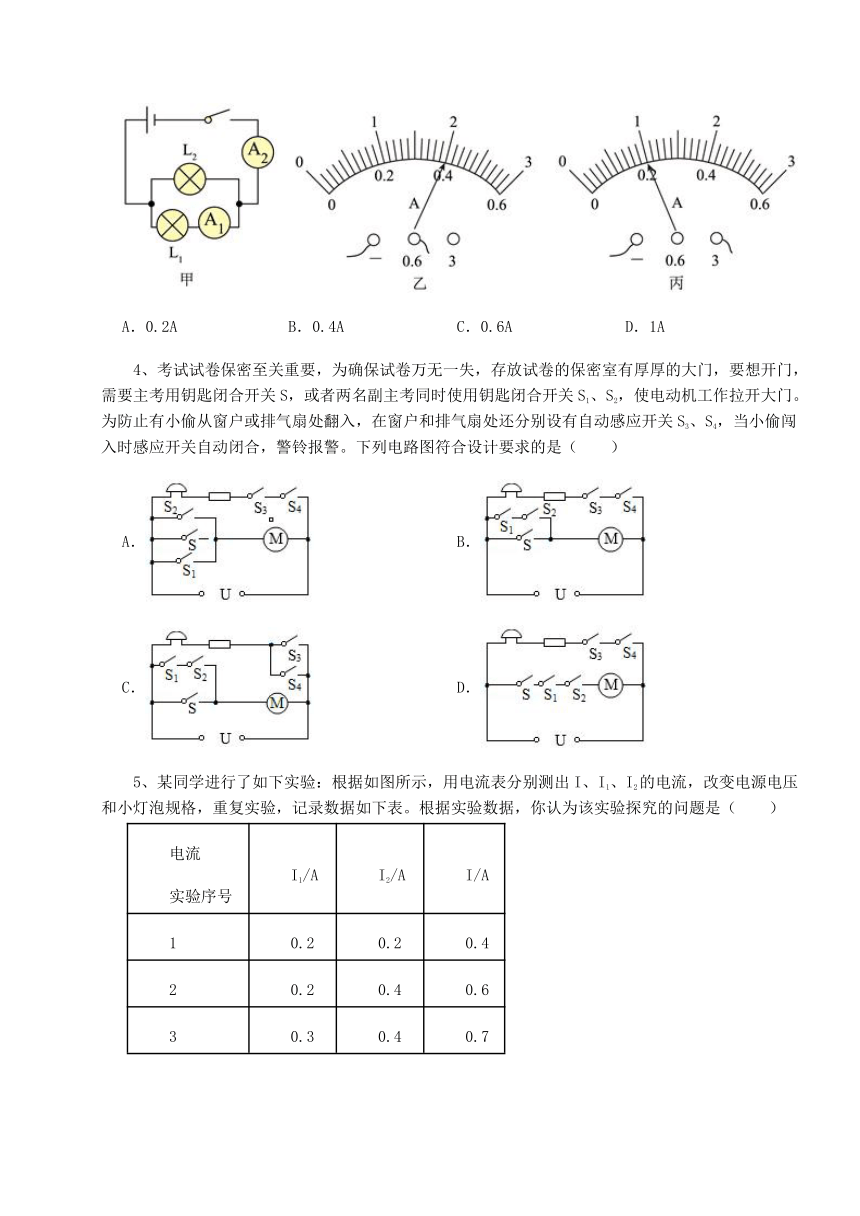

3、在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A
4、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（　　）
A． B．
C． D．

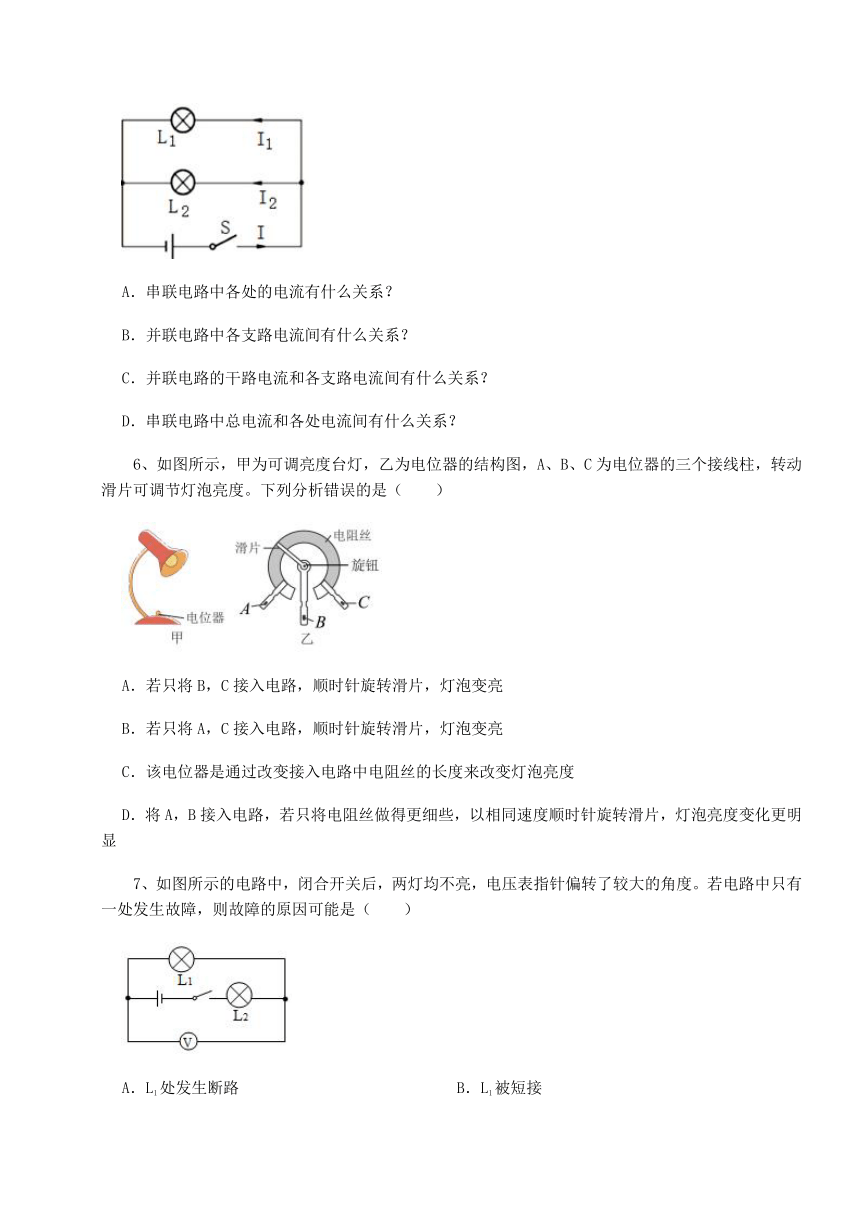

5、某同学进行了如下实验：根据如图所示，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如下表。根据实验数据，你认为该实验探究的问题是（　　）
电流 实验序号 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.2 0.4 0.6
3 0.3 0.4 0.7
A．串联电路中各处的电流有什么关系？
B．并联电路中各支路电流间有什么关系？
C．并联电路的干路电流和各支路电流间有什么关系？
D．串联电路中总电流和各处电流间有什么关系？
6、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（　　）
A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮
B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
7、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接

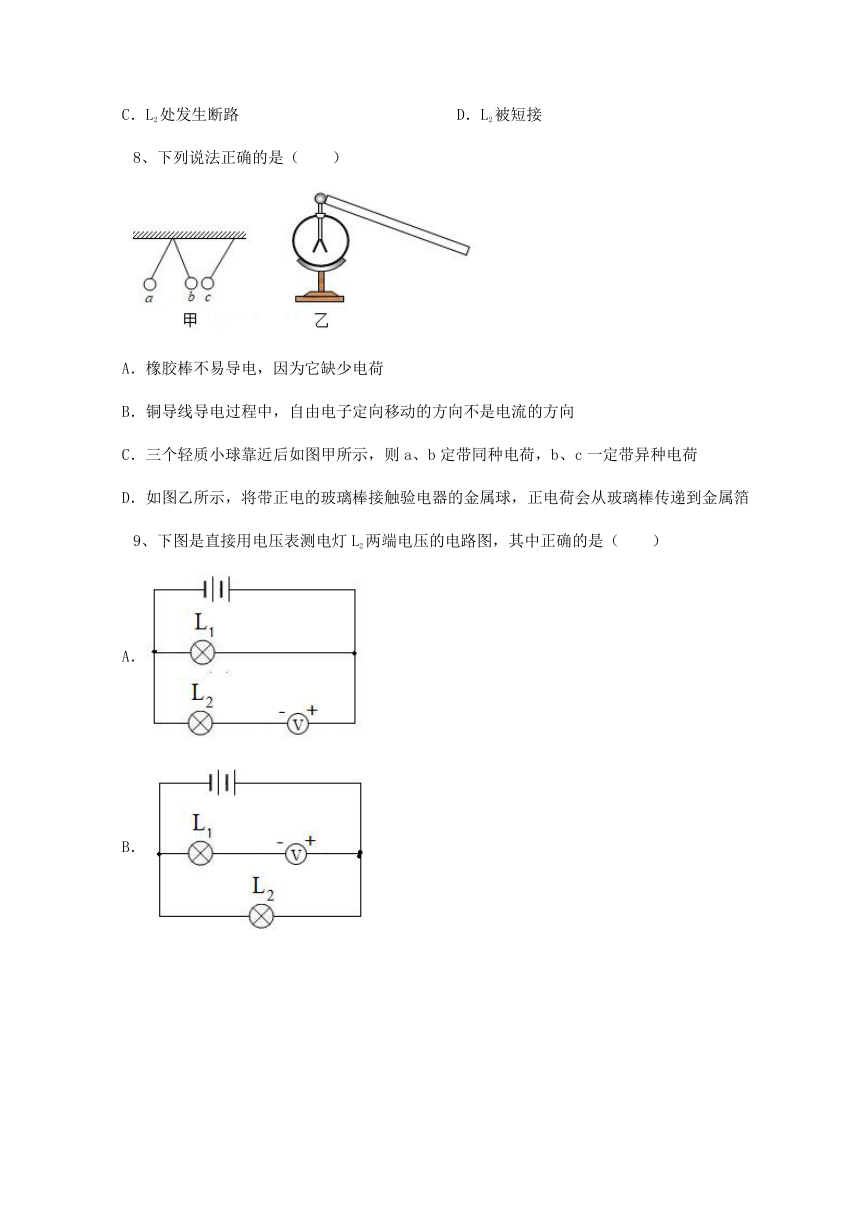

8、下列说法正确的是（　　）
A．橡胶棒不易导电，因为它缺少电荷
B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向
C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷
D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔

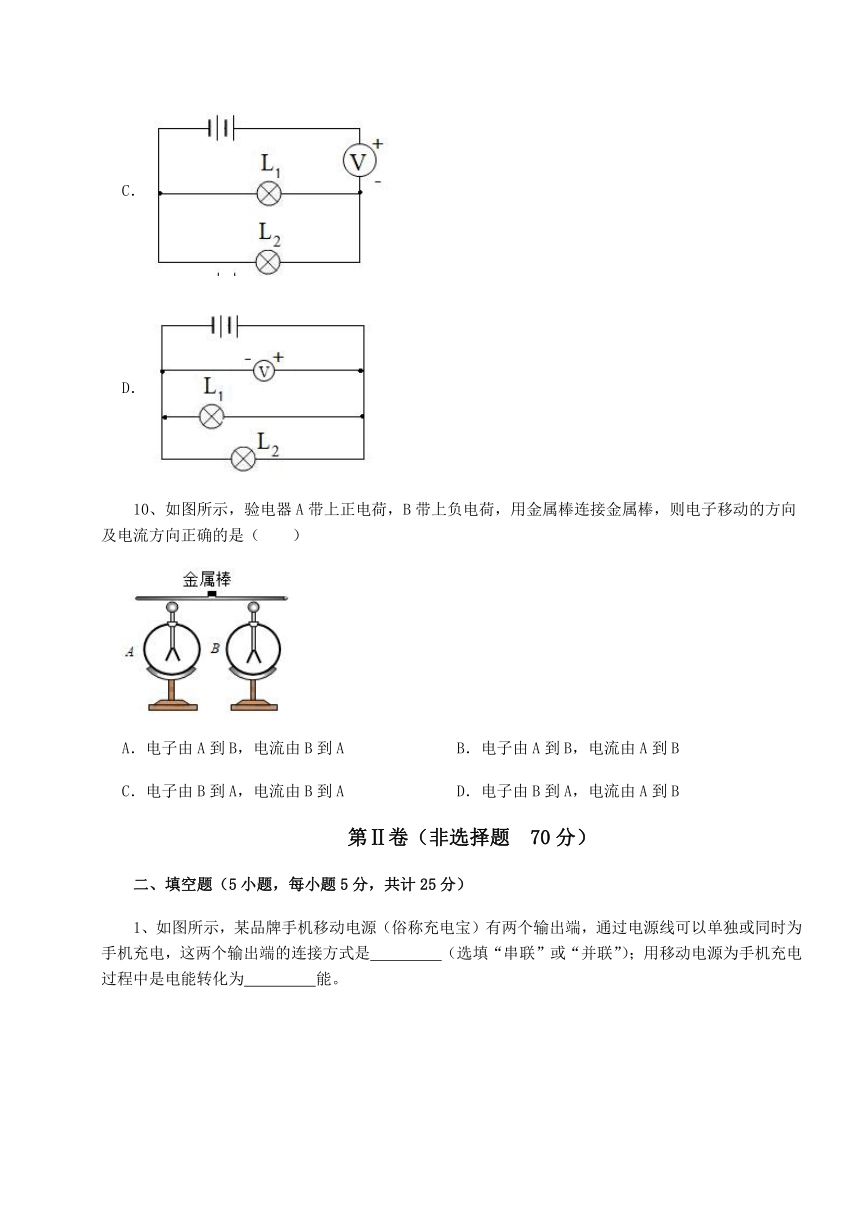

9、下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）
A．
B．
C．
D．
10、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（　　）
A．电子由A到B，电流由B到A B．电子由A到B，电流由A到B
C．电子由B到A，电流由B到A D．电子由B到A，电流由A到B
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，某品牌手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是　 　（选填“串联”或“并联”）；用移动电源为手机充电过程中是电能转化为　 　能。
2、如图所示是工厂、加油站里常见的静电清除杆。当工人进行静电清除时，只需站在杆旁手摸清除杆顶部的黑色圆球即可，清除杆顶部的黑色圆球是　 　（选填“导体”或“绝缘体”），若人体带负电，则清除静电时的瞬时电流方向为　 　（选填“由上到下”或“由下到上”）。摩擦起电的实质是　 　的转移。
3、验电器是检验物体是否带电的仪器，它是利用　 　的原理来工作的；在家庭电路中，电灯、电视机、空调等家用电器是　 　联在同一个电路中的，控制电灯的开关和电灯是　 　联的关系。
4、如图甲所示电路，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中a 电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b 电流表的读数应为　 　A，则通过 L2 的电流为　 　A。
5、小明在学习了相关电学知识后，做了一个小实验。他连接了如图（a）所示的电路，将A、B两个金属夹接触时，闭合开关S灯泡正常发光。接着他将C、D两个完全相同的石墨棒放置在装有纯净水的烧杯中，如图（b）所示，并把A、B两个金属夹分别夹在石墨棒上端，闭合开关S发现小灯泡不发光。当在装有适量纯净水的烧杯中放入少量盐并轻轻搅拌后灯泡发出微弱的光，请你分析：
①没有放盐时，灯泡不发光说明：　 　；
②写出增加灯泡亮度的方法并说明理由：　 　。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，求：
（1）此时灯L1两端的电压为多少
（2）如果开关s接到a时，灯L1，L2在电路里是怎么连接的
（3）在开关s接到a时，通过灯L2的电流是0.6A，通过灯L1的电流是多少
2、如图所示的电路，电流表A1的读数为0.2A，电流表A2的读数为0.3A，L3的电流为0.12A 求：
（1）通过L1和L2的电流分别是多少？
（2）电流表A3的读数是多少？
3、如图所示，电流表A的示数是0.45A，电流表A2的示数是0.25A。求：
（1）通过灯L2的电流。
（2）通过灯L1的电流。
四、实验探究（2小题，每小题12分，共计24分）
1、在“探究并联电路中电流特点”的实验中，小明同学连接了如图甲所示的电路。
（1）实验中选择的两个小灯泡的规格最好是　 　（选填“相同”或“不相同”）；
（2）闭合开关后，观察到只有一个灯泡发光。小华同学在原电路上只改动了一根导线后，便达到下列要求：电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。请在图甲中将改动的一根导线上画“×”，并用笔画线代替导线画出正确的电路连接；
（3）排除故障后闭合开关，如图乙所示电流表A1的示数和A2的示数，则通过L1的电流为　 　A；
（4）小华只有一组实验数据就得出了“探究并联电路中电流特点”，是否合理？　 　（选填“合理”或“不合理”）。原因　 　。
2、明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
⑴按图所示的电路图连接电路。
⑵闭合开关，排除故障，用电压表测出L1两端的电压；
⑶在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
⑷测出AC间的电压，得出结论。
（交流与评估）
（1）在拆接电路时，开关必须　 　；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　；
（3）小明用上面的方法能否测出L2两端的电压？　 　，为什么？　 　；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是　 　，改进方法　 　。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A．同种电荷相互排斥，异种电荷相互吸引，A不符合题意；
B．电流表电阻极小，若直接接在电源的两极，则会产生很大的电流，烧坏电源。故不允许电流表直接接在电源的两极上。B不符合题意；
C．同种材料的导体长度相同，横截面积越大，电阻越小，故长度相同的两根铝线，粗的比细的电阻小，C不符合题意；
D．在闭合的回路上施加电压，从而驱动电荷的定向移动形成电流，D符合题意。
故答案为：D。
【分析】电荷间同种电荷相互排斥，异种电荷相互吸引；电荷的定向移动形成电流；电阻大小和材料、长度、横截面积有关。
2、【答案】C
【解析】【解答】导体电阻是导体自身的一种性质，和导体的材料、长度、横截面积、温度有关，和加在导体上的电压、通过导体的电流无关，C符合题意，AB不符合题意；绝缘体的导电能力差，说明电阻极大，D不符合题意；
故答案为：C.
【分析】导体电阻是导体自身的一种性质，和导体的材料、长度、横截面积、温度有关，和电压、电流无关。
3、【答案】C
【解析】【解答】甲图中，两灯并联，电流表A1测L1的电流，A2测干路的电流，根据并联电路干路电流等于各支路电流之和，A2的示数大于A1的示数，根据上图可知，A2选用大量程，分度值为0.1A，电流为1A；A1选用小量程，分度值为0.02A，电流为0.4A，根据并联电路电流的规律，通过小灯泡L2的电流为I2=I-I1=1A-0.4A=0.6A
C符合题意，ABD不符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据并联电路电流的规律读出对应的电流表的示数，进一步求通过L2的电流。
4、【答案】C
【解析】【解答】解：A．由电路图可知，开关S、S1、S2中任意一个闭合时电动机都可以工作，A不符合题意；
B．由电路图可知，开关S3、S4同时闭合时，警铃才工作，B不符合题意；
C．由电路图可知，开关S或者同时闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，C符合题意；
D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同时闭合时警铃才工作，D不符合题意。
故答案为：C
【分析】结合题目给出的电路的要求，结合选项设计电路即可。
5、【答案】C
【解析】【解答】如图两灯是并联关系，实验表格记录的是干路电流和两支路电流，而在并联电路中，干路电流等于各支路电流之和，所以这个实验是为了探究并联电路中干路电流和各支路电流的关系。ABD不符合题意，C符合题意。
故答案为：C。
【分析】由电路图知，两灯泡并联，实验测量的是各支路电流与干路电流，根据电路结构及测量的量判断探究的问题。
6、【答案】B
【解析】【解答】A．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入申路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，A正确，不符合题意；
B．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，B错误，符合题意；
C．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，C正确，不符合题意；
D．将A、B接入电路，若只将电阻丝做得更细些，电阻丝的电阻变大，以相同速度顺时针旋转滑片，滑动变阻器接入电路中的电阻变化较大，根据欧姆定律可知，电路中的电流变化较大，灯泡亮度变化更明显，D正确，不符合题意。
故答案为：B。
【分析】电位器的实质是滑动变阻器，串联在电路中，靠通过改变接入电路中电阻丝的长度来改变电路的电流，从而改变灯泡亮度。
7、【答案】A
【解析】【解答】由电路图可知，两个灯泡串联，电压表测量L1两端的电压，闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，灯都不亮，先判断出是断路，而电压表有读数，说明L1断路。
8、【答案】B
【解析】【解答】A.橡胶棒不易导电，是因为其内部缺少自由移动的电荷，A不符合题意；
B.电流的方向和自由电子定向移动方向相反，B符合题意；
C.根据图像，a、b相斥，带同种电荷，b、c相互吸引，则c可能带电，可能不带电，C不符合题意；
D.带正电的玻璃棒接触金属球时，金属球上的电子转移的玻璃棒上，D不符合题意。
故答案为：B.
【分析】导体中电流方向和负电荷的定向移动方向相反；带电体间异种电荷相互吸引，带电体可以吸引不带电的物体；导体中形成电流时，是电子的移动形成的。
9、【答案】D
【解析】【解答】用电压表测电灯L2两端电压，就应该把电压表并联在L2的两端，A、B、C三图中电压表都串联在被测电路中，这是错误的。
故答案为：D。
【分析】电压表连接时，和用电器并联使用，接线柱要正入负出。
10、【答案】D
【解析】【解答】 验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，电路中会有从A到B的电流，规定正电荷移动方向为电流方向，所以电子移动的方向是B到A，
故选D。
【分析】A带上正电荷，B带上负电荷，类似于A是电源正极，B是电源负极，据此确定电流方向；根据电流方向的规定判断电子运动方向。
二、填空题
1、【答案】并联；化学
【解析】【解答】移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
用移动电源为手机充电过程中，移动电源会消耗电能，将电能转化为化学能。
【分析】移动电源给手机充电过程中，各手机应互不影响，根据串、并联电路特点分析各输出端的连接方式；为手机充电时，移动电源会消耗电能。
2、【答案】导体；由下到上；电子
【解析】【解答】静电清除杆的作用是清除人体所带的静电，需要电荷在人体和静电清除杆之间转移，所以清除杆顶部的黑色圆球必须是导体。
若人体带负电，手摸清除杆顶部的黑色圆球时负电荷就会由上到下定向移动，电流的方向与负电荷定向移动的方向相反，所以瞬时电流方向为由下到上。
摩擦起电并不是创造了新的电荷，只是由于不同的原子核对核外电子的束缚能力不同，在摩擦时电子从束缚能力弱的原子转移到束缚能力强的原子上，从而带电。
【分析】正电荷定向移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球。
摩擦起电的实质是发生了电子的转移。
3、【答案】同种电荷相互排斥；并；串
【解析】【解答】验电器与带电体接触后，两片金属箔会带上同种电荷，同种电荷相互排斥，所以会张开，故验电器利用的是同种电荷相互排斥的原理。家庭电路中的用电器有一个损坏，其它用电器不受影响，所以是并联的。控制电灯的开关与所控制的电灯是串联的。
【分析】验电器工作原理是同种电荷相互排斥；家庭电路中各用电器并联，开关和用电器串联。
4、【答案】L1；1.2；0.9
【解析】【解答】由图可知两灯并联。电流表a测L1的电流，电流表b测干路电流。所以电流表a的量程是0~0.6A，即0.3A，电流表b量程是0~3A,即1.2A。所以L2的电流。
【分析】首先分析电路连接方式和电流表测量的电流。然后由并联电路中干路电流等于各支路电流之和求解。
5、【答案】纯净水不是导体，盐水是导体；往纯净水中加入更多的盐，因为盐水的深度越大，导电性越好
【解析】【解答】石墨棒放进装有纯净水的烧杯中，接通如图（a）的电路时，灯泡不发光，是因为纯净水不能导电，在纯净水中加入少量盐并搅拌后，灯泡发光，是因为盐水可以导电。所以，这个现象说明纯净水不是导体，盐水是导体。往纯净水中添加少量盐后，灯泡即可发出微弱的光，那么增加盐水的浓度，盐水的导电性会增加，灯泡的亮度增加，所以要使灯泡的亮度增加，可往纯净水中加入更多的盐。
【分析】纯净水是绝缘体，不容易导电；水中加入盐后容易导电，是导体。
三、计算题
1、【答案】（1）解：如图所示电路，灯 与灯 串联，开关S接到a时，电压表测电源电压，电压表示数为6V，即电源电压为6V，开关S接到b时，电压表与灯 并联，测灯 两端电压，电压为4V，根据串联电路中电源电压等于各用电器两端电压之和，得灯L1两端的电压U1=U－U2 =6V－4V =2 V
答：灯 两端的电压为2V。
（2）解：电路中灯 与灯 串联，开关S接a时，只是改变了电压表的测量对象，不影响两盏灯的连接方式。
答：电路中灯 与灯 串联。
（3）解：因为串联电路电流处处相等，所以在开关S接到a时，若通过灯 的电流是0.6A，那么通过灯 的电流也是0.6A。
答：通过灯 的电流是0.6A，那么通过灯 的电流也是0.6A。
【解析】【分析】（1）根据串联电路电压规律，结合电源电压计算分压；（2）顺次连接的电路是串联电路；（3）在串联电路中，各处电流都相等。
2、【答案】（1）解：由图可知灯泡L1、L2、L3串联，电流表A1测通过灯泡L1的电流，电流表A2测通过灯泡L1和灯泡L2的电流，电流表A3测干路电流，由电流表A1可知通过L1的电流I1=IA1=0.2A
通过L2的电流I2=IA2-IA1=0.3A-0.2A=0.1A
答：通过L1和L2的电流分别是0.2A和0.1A
（2）解：电流表A3测干路电流，电流表A3的读数IA3=IA2+I3=0.3A+0.12A=0.42A
答：电流表A3的读数是0.42A。
【解析】【分析】并联电路中，干路电流应该等于支路电流之和，结合电流表的测量对象求解各支路电流即可。
3、【答案】（1）解：I2=0.25 A。
（2）解：I1=I-I2
=0.45A-0.25A
=0.2A。
【解析】【解答】（1）根据图片可知，灯泡L1和L2并联，电流表A1测总电流，A2测通过灯泡L2的电流。
因为电流表A2的示数是0.25A，
所以通过灯泡L2的电流I2=0.25A；
（2）那么通过灯泡L1的电流为：I1=I-I2=0.45A-0.25A=0.2A。
【分析】（1）根据电流表所在的位置确定它测量的电流；
（2）根据并联电路总电流等于各支路电流之和计算即可。
四、实验探究
1、【答案】（1）不相同
（2）如图所示：
（3）0.28
（4）不合；只有一组数据，得出的结论具有偶然性
【解析】【解答】（1）为避免实验的偶然性，使实验结论具有普遍性，要选择两个不同规格的灯泡多次实验。
（2）电流表A1测干路电流，电流表A1串联在干路中；A2测灯L2的电流，A2与灯L2串联，如下图所示：
（3）由图可知，电流表选用0~0.6A的量程，分度值为0.02A，A1的示数为0.48A，A2的示数为0.2A；根据并联电路电流的规律，则通过L1的电流为I1=I-I2=0.48A-0.2A=0.28A
（4）只有一组实验数据就得出了“探究并联电路中电流特点”，这种做法是不合理的，只有一组数据，得出的结论具有偶然性；为了获得普遍的规律，应换用不同规格的灯泡多次测量。
【分析】（1）连接电路时，开关应断开；应用归纳法得出结论时要求：所选样本要有代表性用样本数量足够多。
（2）根据电路的连接方式判定灯泡的发光情况。
（3）根据题目要求和电流表的使用，找出错误导线并改正即可。
（4）根据电流表选用小量程确定分度值读数，根据并联电路电流的规律得出通过L1的电流。
（5）为得到普遍性的规律，应换用不同规格的灯泡，多测几组数据。
2、【答案】（1）断开
（2）L1短路；L2断路
（3）不能；电压表正负接线柱接反了
（4）实验次数太少；更换不同的灯泡重复实验
【解析】【解答】(1)为了保护电路在连接过程中出现故障而损坏电路元件，电路的连接时开关应处于断开状态，故连接电路时，开关必须断开。
(2)因电路时串联电路，闭合开关，发现电压表示数为零，说明电压表所测电路电压为零，而为零的可能是所测量的电路电阻为零，即L1短路，或者电路中没有电流，电路处于开路状态，而且为L2开路，否则L1开路时电压表示数为电源电压，故小灯泡的故障可能是L1短路或L2开路。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样导致电压表的正负接线柱接反了，故不能测出L2两端电压。
(4)在物理实验中若要得出普遍性结论实验次多应多于三次，该实验只测了一次实验数据，所以实验的不足为一次实验得出的结论具有偶然性、改变灯泡的规格或电源电压，多次实验，然后比较数据，得出结论。
【分析】（1）连接和拆除电路时，开关断开；
（2）在串联电路中，电压表示数为零，电压表测量的位置短路或其它位置断路；
（3）电压表连接时，接线柱要正入负出；
（4）探究串联电路电压规律时，需要多次实验探究普遍性。
