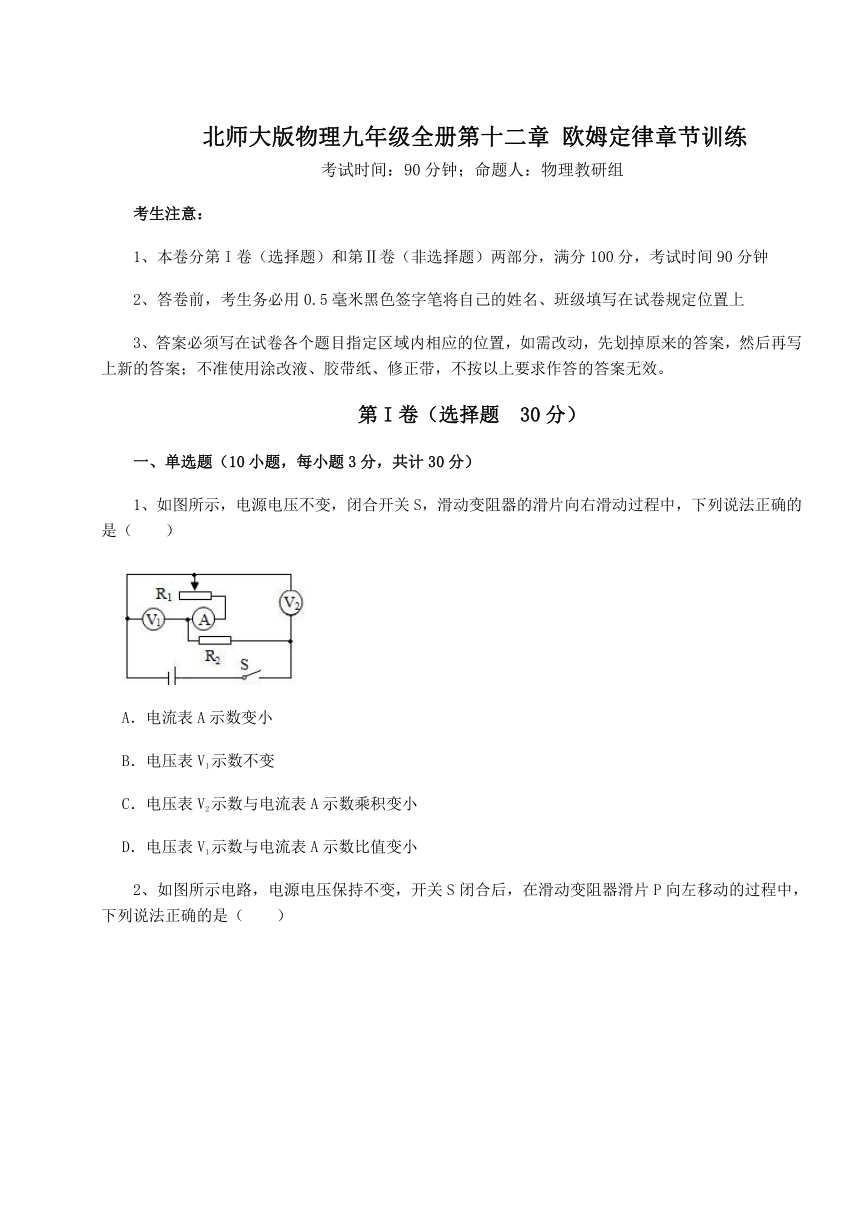

北师大版物理九年级全册第十二章 欧姆定律章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（　　）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小

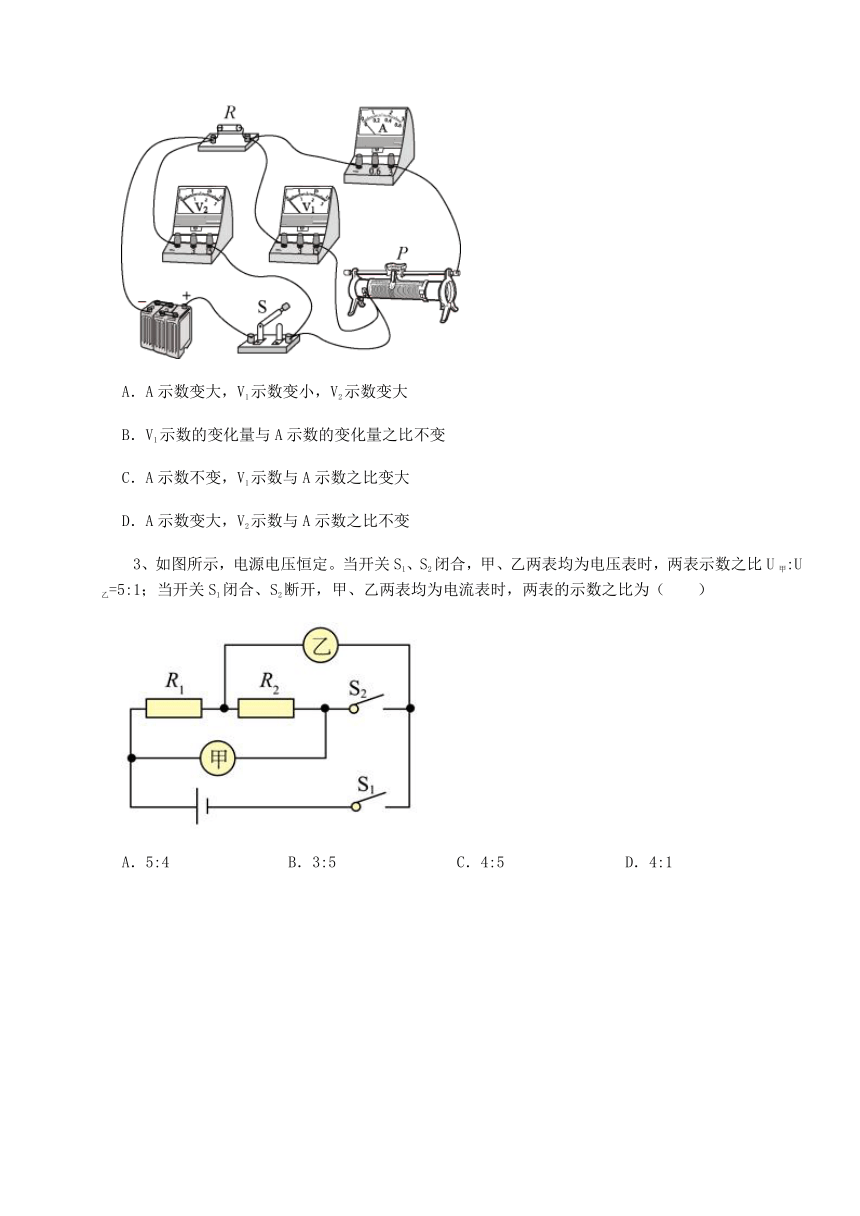

2、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变
3、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1

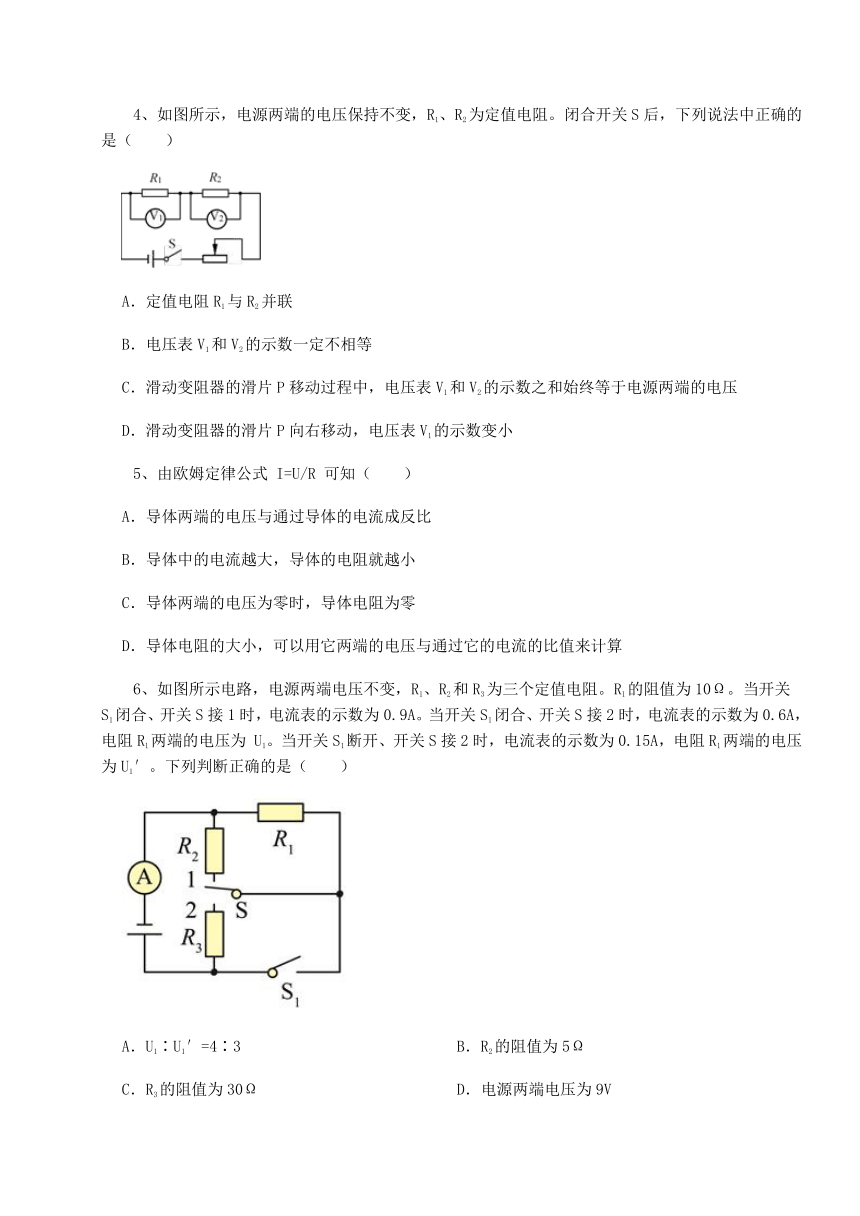

4、如图所示，电源两端的电压保持不变，R1、R2为定值电阻。闭合开关S后，下列说法中正确的是（　　）
A．定值电阻R1与R2并联
B．电压表V1和V2的示数一定不相等
C．滑动变阻器的滑片P移动过程中，电压表V1和V2的示数之和始终等于电源两端的电压
D．滑动变阻器的滑片P向右移动，电压表V1的示数变小
5、由欧姆定律公式 I=U/R 可知（　　）
A．导体两端的电压与通过导体的电流成反比
B．导体中的电流越大，导体的电阻就越小
C．导体两端的电压为零时，导体电阻为零
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来计算
6、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为 U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（　　）
A．U1∶U1′=4∶3 B．R2的阻值为5Ω
C．R3的阻值为30Ω D．电源两端电压为9V

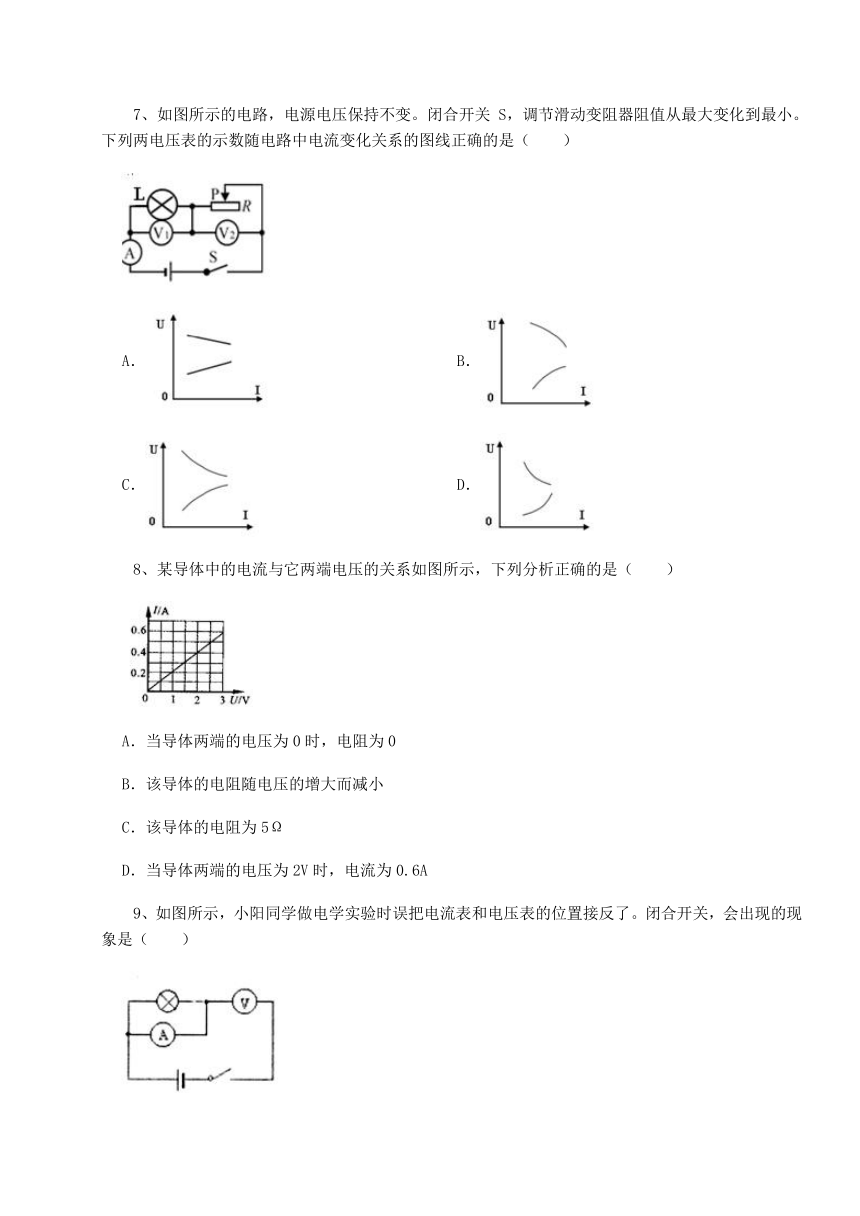

7、如图所示的电路，电源电压保持不变。闭合开关 S，调节滑动变阻器阻值从最大变化到最小。下列两电压表的示数随电路中电流变化关系的图线正确的是（　　）
A． B．
C． D．
8、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．该导体的电阻为5Ω
D．当导体两端的电压为2V时，电流为0.6A
9、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（　　）
A．电流表被烧坏 B．小灯泡发光
C．电流表无示数，电压表有示数 D．电流表有示数，电压表无示数

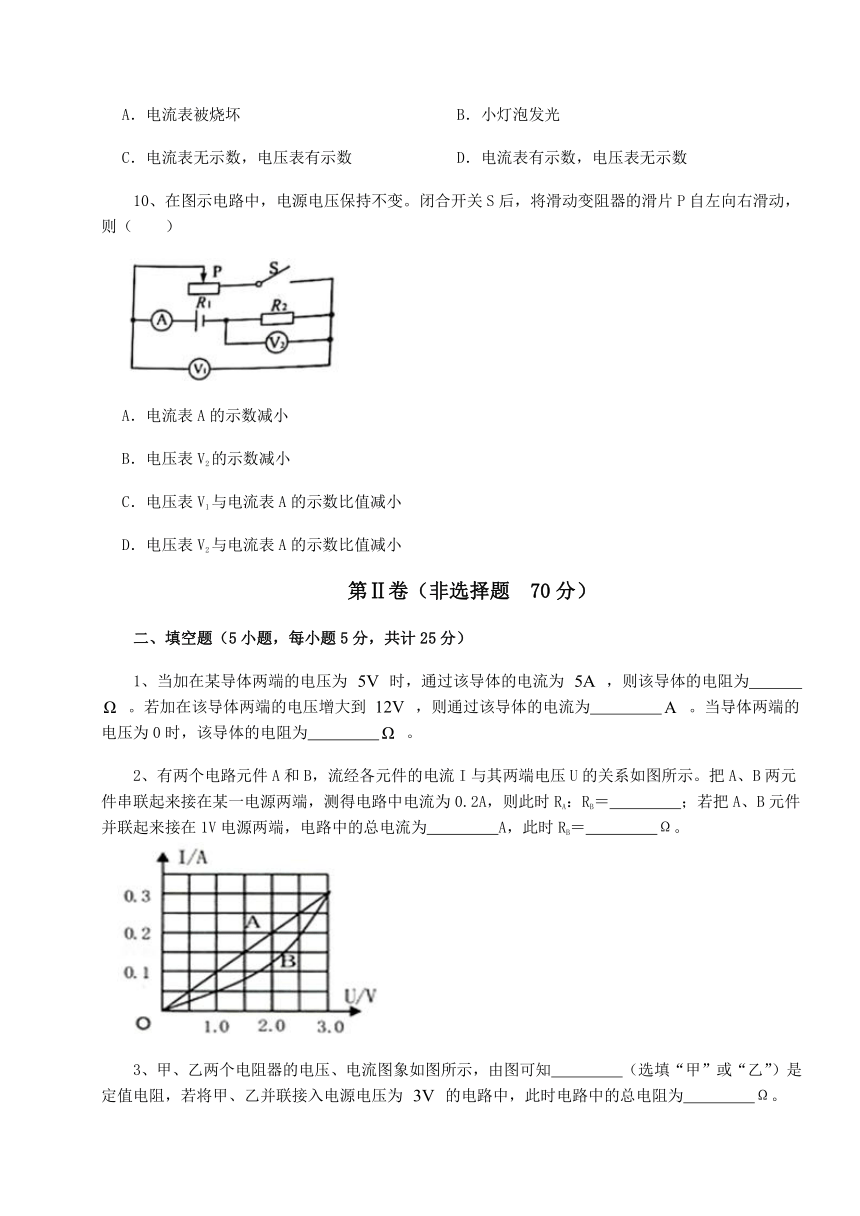

10、在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（　　）
A．电流表A的示数减小
B．电压表V2的示数减小
C．电压表V1与电流表A的示数比值减小
D．电压表V2与电流表A的示数比值减小
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、当加在某导体两端的电压为 时，通过该导体的电流为 ，则该导体的电阻为　 　 。若加在该导体两端的电压增大到 ，则通过该导体的电流为　 　 。当导体两端的电压为0时，该导体的电阻为　 　 。
2、有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0.2A，则此时RA：RB＝　 　；若把A、B元件并联起来接在1V电源两端，电路中的总电流为　 　A，此时RB＝　 　Ω。

3、甲、乙两个电阻器的电压、电流图象如图所示，由图可知　 　（选填“甲”或“乙”）是定值电阻，若将甲、乙并联接入电源电压为 的电路中，此时电路中的总电阻为　 　Ω。
4、如图所示电路中，闭合开关S后，电流表 的示数为0.5 A，电流表 的示数为0.4 A．则通过电阻R2的电流为　 　A，电阻R1与R2的阻值之比为　 　．
5、图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度　 　；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为　 　V。
三、计算题（3小题，每小题7分，共计21分）
1、有一个电灯，它的电阻是15Ω，正常工作的电压为9V．现只有一个电压为15V的电源，为使电灯正常工作，应给它串联一个阻值为多大的电阻？
2、如图所示的电路中， ，滑动变阻器的规格为“ ”，电源电压为 且保持不变．电流表的量程为 ，电压表的量程为 ．
（1）为保护电表，滑动变阻器接入电路中的阻值范围为多少？
（2）当滑动变阻器接入电路中的阻值 为 时，电流表、电压表的示数分别为多少？
3、实际测量中所使用的电流表和电压表是由小量程电流表改装而成的一只小量程电流表满偏电流Ig=3mA，内电阻为Rg=100Ω．将小量程电流表与两定值电阻R1、R2按图乙的电路图连接起来，已知R1=0.5Ω，R2=24.5Ω，S是一只单刀双掷开关．
（1）计算小量程电流表满偏时两端的电压Ug．
（2）将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，计算其最大量程I．
（3）将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，计算其最大量程U．
四、实验探究（2小题，每小题12分，共计24分）
1、小红想利用一块电压表和阻值已知的定值电阻R0测量未知电阻Rx的阻值。小红选用满足实验要求的器材，连接了如图所示的实验电路。
（1）以下是小红设计的部分实验方案，请你帮她补充完整：
①开关S闭合、S1闭合、S2断开，记录电压表示数为U1；
②开关S闭合、S1　 　、S2　 　，记录电压表示数为U2。
（2）请你用电压表两次的示数U1、U2和R0表示出Rx，Rx=　 　。
2、小明在实验室做“探究电流与电压、电阻的关系”的实验。
他选用的器材有三个定值电阻，分别是电阻R1“10Ω 1A”、电阻R2“15Ω 1A”，电阻R3“xΩ 1A”（电阻R3阻值模糊不清），一个变阻器标有“40Ω 2A”字样，一个稳压电源，开关一个，导线若干，电流表、电压表各一块，为计量准确，他实验过程中两个电表始终用小量程。
（1）按小明设计的电路图（如图甲），将图乙的电路连接完整。
（2）把电阻R1接入电路后，闭合开关后发现电流表和电压表指针瞬间偏转超过量程，则小明的错误在于　 　。
（3）小明吸取教训后继续实验。他分别用电阻R1和电阻R2做了几组实验，第1组数据电流表示数如图19丙所示，电流表示数是　 　。其他几组数据记录在表格中，则对比表一中1、2、3三组数据（或表二中4、5、6三组数据）可以得出的结论是　 　。
表一
R1=10Ω
物理量 次数 U/V I/A
1 1.2 ……
2 2.4 0.24
3 3 0.3
表二
R2=15Ω
物理量 次数 U/V I/A
4 1.2 0.08
5 2.4 0.16
6 3 0.2
（4）小明做以上实验时发现测量某组数据时变阻器的滑片刚好位于阻值最大端，请你推断是在测量第　 　组数据时，并计算出电源电压等于　 　V。
（5）小明用电阻R1和电阻R2做完以上实验后，想继续接入电阻R3再次进行实验，他想把电阻R3两端电压同样调整为1.2V、2.4V和3V，但是实验过程中发现实验中只能调出其中两个电压值，同时还发现在相同的电压下通过电阻R3的电流比电阻R2的小，则要想调出第三个电压值，下列措施不可行的是________（选填序号）。
A．换用更大电阻的变阻器
B．把电源电压适当减小
C．把电源电压适当增大
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】由电路图得，R1、R2串联，电压表V1测R1的电压，电压表V2测电源电压。闭合开关S，滑动变阻器的滑片向右滑动过程中，R1接入电阻变小，电路电流变大，电压表V1示数变小，电压表V1示数不变，所以电压表V2示数与电流表A示数乘积变大，电压表V1示数与电流表A示数比值变小。ABC不符合题意，D符合题意。
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判定变阻器接入电路电阻的变化，从而判定出电流的变化，由串联电路的分压规律判断两个电压表的示数变化。
2、【答案】B
【解析】【解答】由图可知，滑动变阻器与电阻串联，电流表A测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压。开关S闭合后，在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大。根据分压规律可知，滑动变阻器接入的电阻变小，则两端的电压变小，即V1的示数变小，因为电源电压不变，所以V2的示数始终不变。
A．电流表A示数变大，V1示数变小，V2示数不变，A不符合题意；
B．电源电压不变，若滑动变阻器移动前后电流表的示数为I1、I2，结合串联电路电压规律可知，电压表V1示数的变化量为
即
所以V1示数的变化量与A示数的变化量之比不变，B符合题意；
C．V2示数不变，V1示数变小，A示数变大，V1示数与A示数之比变小，C不符合题意；
D．A示数变大，V2示数不变，V2示数与A示数之比变小，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻改变时，电流大小会改变，电阻减小，分压减小，其他位置分压变大。
3、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律和欧姆定律表示出电阻之比；根据并联电路电压规律和欧姆定律表示出两支路的电流之比，根据两电阻的关系即可求出两表示数比值。
4、【答案】D
【解析】【解答】A．电路中只有一条闭合的回路，故定值电阻R1与R2串联，A不符合题意；
B．定值电阻R1与R2串联，当R1与R2电阻相等时，定值电阻R1与R2串联，分到的电压相等，电压表V1、V2分别测量R1与R2电压，此时电压表V1和V2的示数相等，B不符合题意；
C．定值电阻R1、R2与滑动变阻器串联，滑动变阻器接入电阻不为0时，电压表V1和V2的示数之和始终小于电源两端的电压，C不符合题意；
D．滑动变阻器的滑片P向右移动，滑动变阻器接入的电阻变大，使电路电流变小，R1电压变小，因此电压表V1的示数变小 ，D符合题意。
故答案为：D。
【分析】串联电路中，各用电器两端的电压之和等于电源电压，用电器分得的电压与电阻成正比。
5、【答案】D
【解析】【解答】A.电阻两端的电压和电源大小有关，与电流无关，A不符合题意；
BC.电阻和导体中的电流、电压无关，BC不符合题意；
D.导体的电阻，利用它两端的电压和电流的比值计算，D符合题意。
故答案为：D.
【分析】导体的电阻和导体的材料、长度、横截面积和温度有关，和电压、电流无关。
6、【答案】C
【解析】【解答】BD．当开关S1闭合、开关S接1时，只有两电阻R1与R2并联，电流表的示数为0.9A，设电源电压为U，则可以根据并联电路电流规律列等式
当开关S1闭合、开关S接2时，电阻R3被短路，只有电阻R1接入电路，电流表的示数为0.6A，电阻R1两端的电压为U1，即电源电压，则电源电压为
将电源电压带入第一个等式中，即可以求出R2的阻值R2=20Ω
BD不符合题意；
AC．当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′，电阻R1与电阻R3串联，则总电阻为
则电阻R3的阻值为
电阻R1两端的电压为U1′
则U1∶U1′为
A不符合题意，C符合题意。
故答案为：C。
【分析】在并联电路中，干路电流等于各用电器电流和；利用电压和电阻的比值计算电流，结合电流计算电压大小；根据电压和电流的比值计算电阻；结合串联电路电阻规律计算部分电阻；利用串联电路分压规律，计算分压比。
7、【答案】D
【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。假设灯泡灯丝的电阻不变，当调节变阻器的阻值从最大变化到最小时，电路中的总电阻变小，由 可知，电路中的电流变大，由U=IR可知，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小。则选项中上面的图线为电压表V2的示数与电流表I的关系，下面的图线为电压表V1的示数与电流表I的关系。实际上灯泡灯丝的电阻随温度的升高而增大，因电路中的电流变大时，灯泡的实际功率变大，温度升高，其电阻变大，由U I图象中图线的斜率表示电阻可知，A选项中灯泡的电阻不变，BC中灯泡的电阻变小，D中灯泡的电阻变大。ABC不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，总电压等于各用电器分压和；滑动变阻器的电阻变大，电路中的电流减小，分压变大。
8、【答案】C
【解析】【解答】A．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，A不符合题意；
B．由图象可求得导体的电阻为
且不随电压的改变而改变，B不符合题意；
C．电压使电路中形成电流，因此电压为零时，电流也为零，C符合题意；
D．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，D不符合题意。
故答案为：C。
【分析】对于I-U曲线，图像的横坐标为电压，纵坐标为电流，结合图像上的点，利用电压除以电流即为此时的阻值。
9、【答案】C
【解析】【解答】将电压表和电流表位置接反了，电流表与灯并联，电压表串联在电路中，由于电压表的内阻很大（可看作断路），电路中电流很少（几乎为0），故电流表和电压表都不会烧坏，但电流表指针几乎不动，灯不亮，电压表的示数接近于电源电压，ABD不符合题意，C符合题意。
故答案为：C。
【分析】电压表串联在电路中，电流很小，使得电流表无示数，电压表电阻很大，分得的电压很大。
10、【答案】C
【解析】【解答】A．如图所示，闭合开关S后，电路中两个电阻R1、R2是串联，当滑动变阻器的滑片P自左向右滑动时，电阻R1变小，由欧姆定律可知，电路中电流变大，故错误；
B．电压表V2测量的是R2两端电压，由 可得
电流变大，电阻R2不变，因此电压表V2的示数变大，故错误；
C．电压表V1测量的是R1两端电压，滑动变阻器的滑片P自左向右滑动时，电阻R1变小，而电压表V1与电流表A的示数比值就是R1的电阻，故正确；
D．电阻R2不变，因此电压表V2与电流表A的示数比值不变，故错误。
故答案为：C。
【分析】在串联电路中，滑动变阻器电阻减小，电流变大，减小的电阻分压减小。
二、填空题
1、【答案】1；12；1
【解析】【解答】该导体的电阻为 若加在该导体两端的电压增大到 ，则通过该导体的电流为 因为导体的电阻只跟导体自身的材料、长度、横截面积有关，跟电压、电流无关，故当导体两端的电压为0时，该导体的电阻为1 。
【分析】利用电压和电流的比值计算电阻；根据电压和电阻的比值计算电流；导体电阻与电压、电流无关。
2、【答案】4：5；0.15；20
【解析】【解答】A、B两元件串联时，通过A、B两元件的电流相等，为I=0.2A；由图可知UA=2V,UB=2.5V，
A、B元件并联起来接在1V电源两端，A、B两元件两端电压相等，为U=1V；由图可知IA=0.1A,IB=0.05A，电路中的总电流为I=IA+IB=0.1A+0.05A=0.15A；
【分析】由图找出A、B两元件串联和并联时的电流和电压是关键，最后用欧姆定律及变形公式进行计算。
3、【答案】乙；7.5
【解析】【解答】由图象可知，乙电阻的 图象是一条直线，表明通过它的电流与它两端电压成正比，所以乙是定值电阻。由图象可知，当将甲、乙并联接入电源电压为 的电路中时，通过甲、乙的电流分别为0.1A和0.3A，此时电流中的总电流
此时电路中的总电阻
【分析】乙电阻的 图象是一条直线，表明通过它的电流与它两端电压成正比，所以乙是定值电阻，由图象可知，当将甲、乙并联接入电源电压为 的电路中时，通过甲、乙的电流分别为0.1A和0.3A，再由欧姆定律求出总电阻。
4、【答案】0.1；1∶4
【解析】【解答】由电路图可知,电阻R1与R2并联,电流表A1测干路电流,电流表A2测R1所在支路的电流，因并联电路中干路电流等于各支路电流之和，所以,通过电阻R2的电流：I2＝I I1＝0.5A 0.4A＝0.1A，因并联电路中各支路两端的电压相等，所以,由I＝ 可得,电阻R1与R2的阻值之比：
【分析】在并联电路中，干路电流等于各支路电流之和；支路电流比等于电阻的反比。
5、【答案】变暗；1.7
【解析】【解答】此电路为串联电路，滑动变阻器滑片P从a向b移动的过程中，阻值变大，电流变小，所以灯泡变暗。电压表连接0~3V量程，分度值为0.1V，电压表读数为1.7V。
【分析】串联电路中电阻变大，电流减小，灯泡变暗，根据电压表选择的量程和指针位置测量电压。
三、计算题
1、【答案】解：灯泡正常发光时的电压为9V，小于电源的电压15V，根据串联电路的分压特点可知，应串联一个电阻R才能使灯泡正常发光；∵串联电路中总电阻等于各分电阻之和，∴串联电阻两端的电压： ，
∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流： ，
则串联电阻的阻值： ．
答：应给它串联一个阻值为10欧的电阻．
【解析】【分析】串联分压，结合总电压求解串联电阻的分压，结合满偏时的电流，利用欧姆定律求解串联电阻的阻值。
2、【答案】（1）当电路中的电流最大时，滑动变阻器接入电路中的电阻最小，因电流表的量程为 ，滑动变阻器允许通过的最大电流为 ，则电路中的最大电流为 ，
此时电路中的总电阻： ，
滑动变阻器接入电路中的最小阻值： ，
由串联电路的分压特点可知，当滑动变阻器两端的电压最大为： ，
滑动变阻器接入电路中的电阻最大， ，
，
解得： ，
故滑动变阻器接入电路中的阻值范围为 ．
答：为保护电表，滑动变阻器接入电路中的阻值范围为 ；
（2）当滑动变阻器接入电路中的阻值 为 时，电路中的电流： ，
即电流表的示数为 ；
滑动变阻器两端的电压： ，
即电压表的示数为 ．
答：当 为 时，电流表的示数为 ，电压表的示数为 ．
【解析】【分析】（1）利用电压和电流的比值计算电阻，结合串联电路电阻规律计算部分电阻，根据串联电路分压比和电阻比，计算位置电阻；
（2）利用电压和总电阻的比值计算电流；根据电流和电阻的乘积计算电压。
3、【答案】（1）解：小量程电流表满偏时通过的电流Ig=3mA=0.003A，小量程电流表满偏时两端的电压：Ug=IgRg=0.003A×100Ω=0.3V
答：小量程电流表满偏时两端的电压为0.3V；
（2）解：将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，因并联电路中各支路两端的电压相等，所以，通过G的电流最大时，通过R1的电流：I1==0.6A，因并联电路中干路电流等于各支路电流之和，所以，电流表的最大量程：I=Ig+I1=0.003A+0.6A=0.603A≈0.6A；
答：将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，其最大量程为0.6A
（3）解：将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分的电压与R2两端的最大电压之和，由（2）可知，G与R1并联且通过G的电流最大时，并联部分的电压为Ug=0.3V，电路的总电流I=0.603A，因串联电路中各处的电流相等，所以，R2两端的电压：U2=IR2=0.603A×24.5Ω=14.7735V，电压表的量程：U=Ug+U2=14.7735V+0.3V＝15.0735V≈15V．
答：将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，其最大量程为15V．
【解析】【分析】（1）知道小量程电流表满偏时通过的电流以及内电阻，根据欧姆定律求出小量程电流表满偏时两端的电压。
（2）将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，根据并联电路的电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路电流即为电流表的最大量程；
（3）将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分电压和R2两端的最大电压之和，由（2）可知G与R1并联且通过G的电流最大时并联部分的电压和电路的总电流，根据欧姆定律求出R2两端的电压，利用串联电路的电压特点求出电压表的量程。
四、实验探究
1、【答案】（1）断开；闭合
（2）
【解析】【解答】(1)①开关S闭合、S1闭合、S2断开，记录电压表示数为U1；由图知道，R0与电阻Rx串联，电压表示数U1为电源电压。
②开关S闭合、S1断开、S2闭合，R0与电阻Rx串联，电压表示数为U2为R0两端的电压，由欧姆定律知道，此时电路中的电流是
(2)由串联电路电压的特点知道，Rx两端的电压
由欧姆定律知道，Rx的阻值是
【分析】（1）只利用电压表测量未知电阻时，电压表分别测量部分电阻的分压和总电压；
（2）根据电压和已知的电阻的比值计算电流，利用电压和电流的比值计算电阻大小。
2、【答案】（1）
（2）闭合开关前变阻器的滑片未在阻值最大端
（3）0.12；电阻一定时，通过导体的电流与导体两端的电压成正比
（4）4；4.4
（5）C
【解析】【解答】(1)根据甲图，滑动变阻器和定值电阻串联，实物图连接如下
(2)把电阻R1接入电路后，闭合开关后发现电流表和电压表指针瞬间偏转超过量程，说明闭合开关前滑动变阻器滑片没有滑倒阻值的最大处。
(3)由丙图知，电流表选用的是小量程，分度值为0.02A，此时电流表的示数为0.12A。根据实验数据知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，可初步得出结论：在电阻一定的情况下，通过导体的电流与这段导体两端的电压成正比；
(4)滑动变阻器滑到阻值的最大阻值处，电路的电阻最大，电流最小，表格中第四组实验电流最小。第四组实验定值电阻两端的电压为1.2V，滑动变阻器两端的电压为U滑=IR滑=0.08A 40 =3.2V
电源电压为U电源=1.2V+3.2V=4.4V
(5)由题意知。R2接在电路，能完成实验，换成R3后通过R3的电流比R2的电流小，说明R3的电阻大，滑动变阻器分担的电压变小，则R3分担的电压变大，不能达到1.2V，只能调出2.4V和3V的电压值，根据串联电路的分压原理，要想R3两端电压调到1.2V，只能换用更大阻值的变阻器，或减小电源电压，AB不符合题意；C符合题意。
故答案为：C。
【分析】（1）探究电流和电压、电阻关系时，电压表和定值电阻并联；（2）连接电路时，滑动变阻器的滑片移到阻值最大处；（3）根据电流表选择的量程和指针位置测量电流；电阻一定时，通过导体的电流与导体两端的电压成正比；（4）在串联电路中，电流最小时，电阻最大，根据串联电路电压规律，计算总电压；（5）根据串联电路电压规律，判断电压表示数的取值大小。
