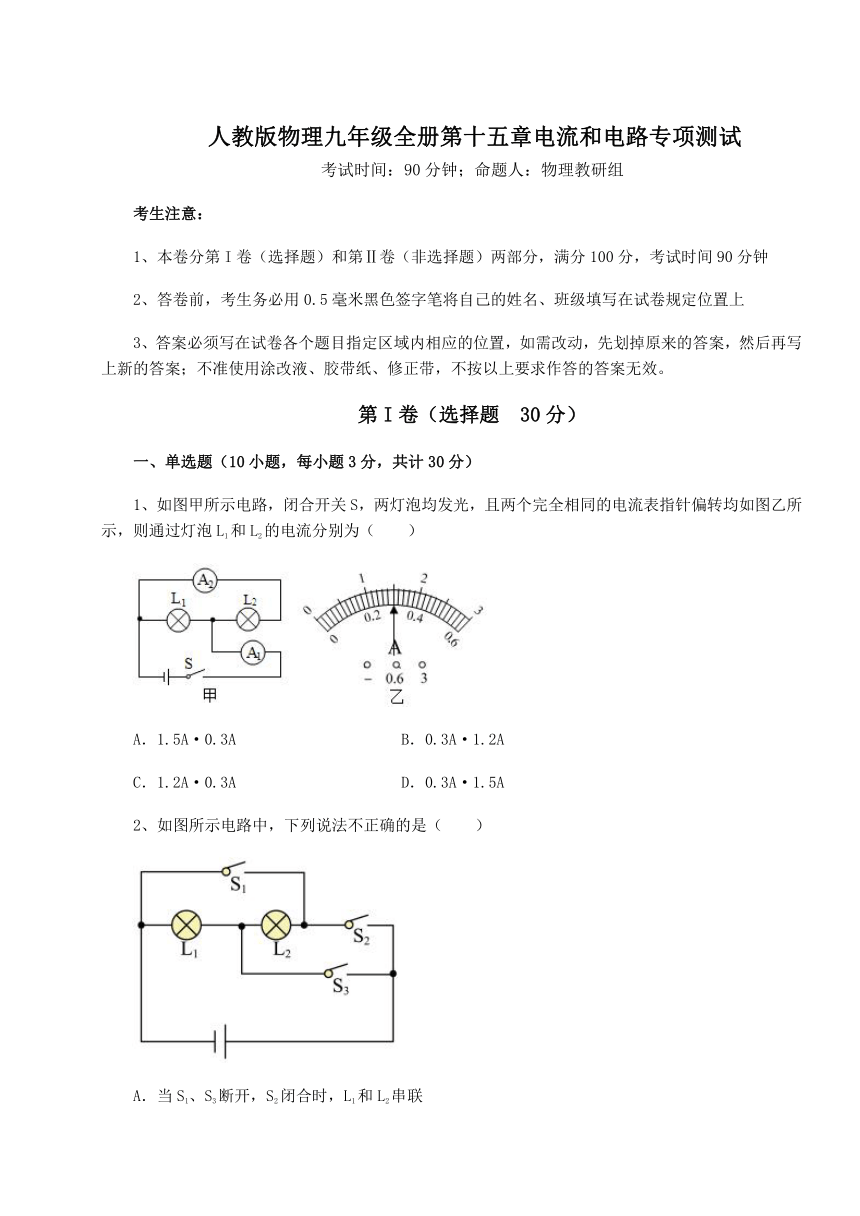

人教版物理九年级全册第十五章电流和电路专项测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A·0.3A B．0.3A·1.2A
C．1.2A·0.3A D．0.3A·1.5A
2、如图所示电路中，下列说法不正确的是（　　）
A．当S1、S3断开，S2闭合时，L1和L2串联
B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮

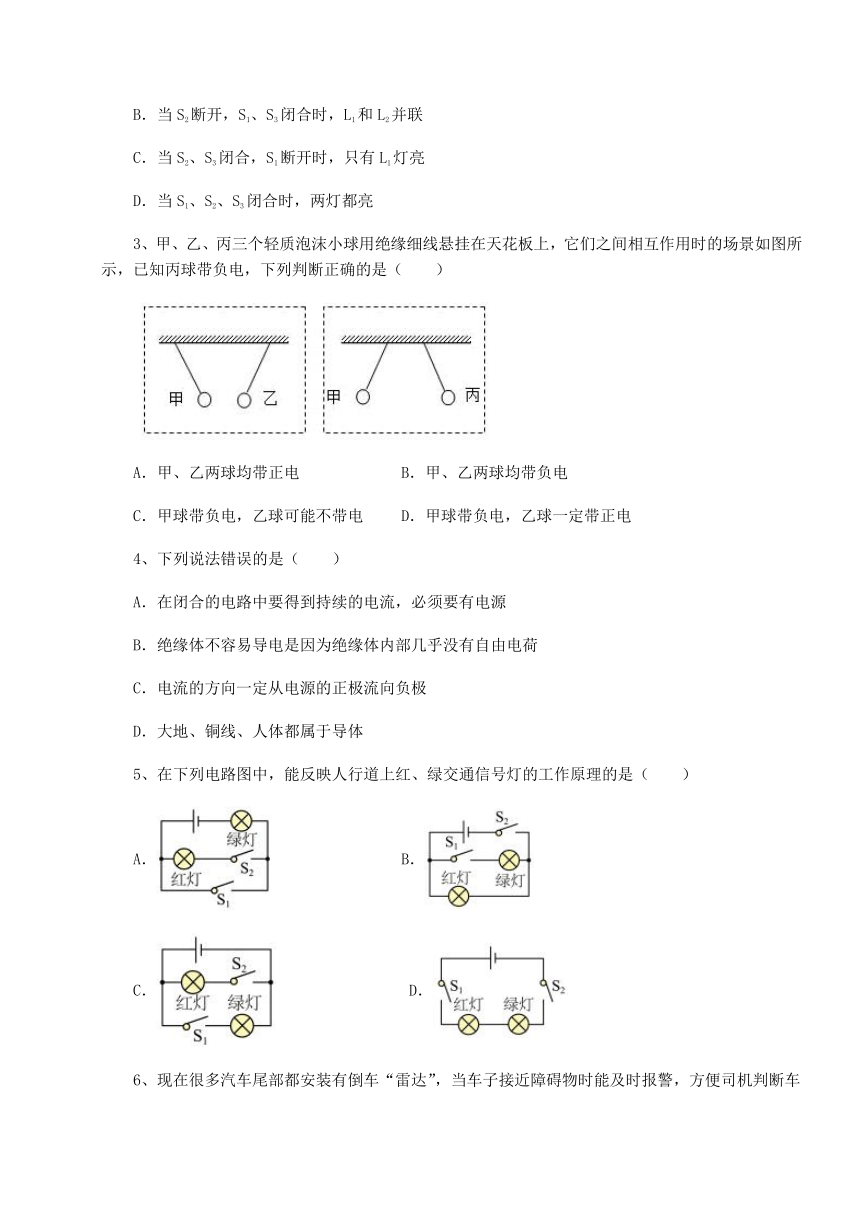

3、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（　　）
A．甲、乙两球均带正电 B．甲、乙两球均带负电
C．甲球带负电，乙球可能不带电 D．甲球带负电，乙球一定带正电
4、下列说法错误的是（　　）
A．在闭合的电路中要得到持续的电流，必须要有电源
B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷
C．电流的方向一定从电源的正极流向负极
D．大地、铜线、人体都属于导体
5、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（　　）
A． B．
C． D．

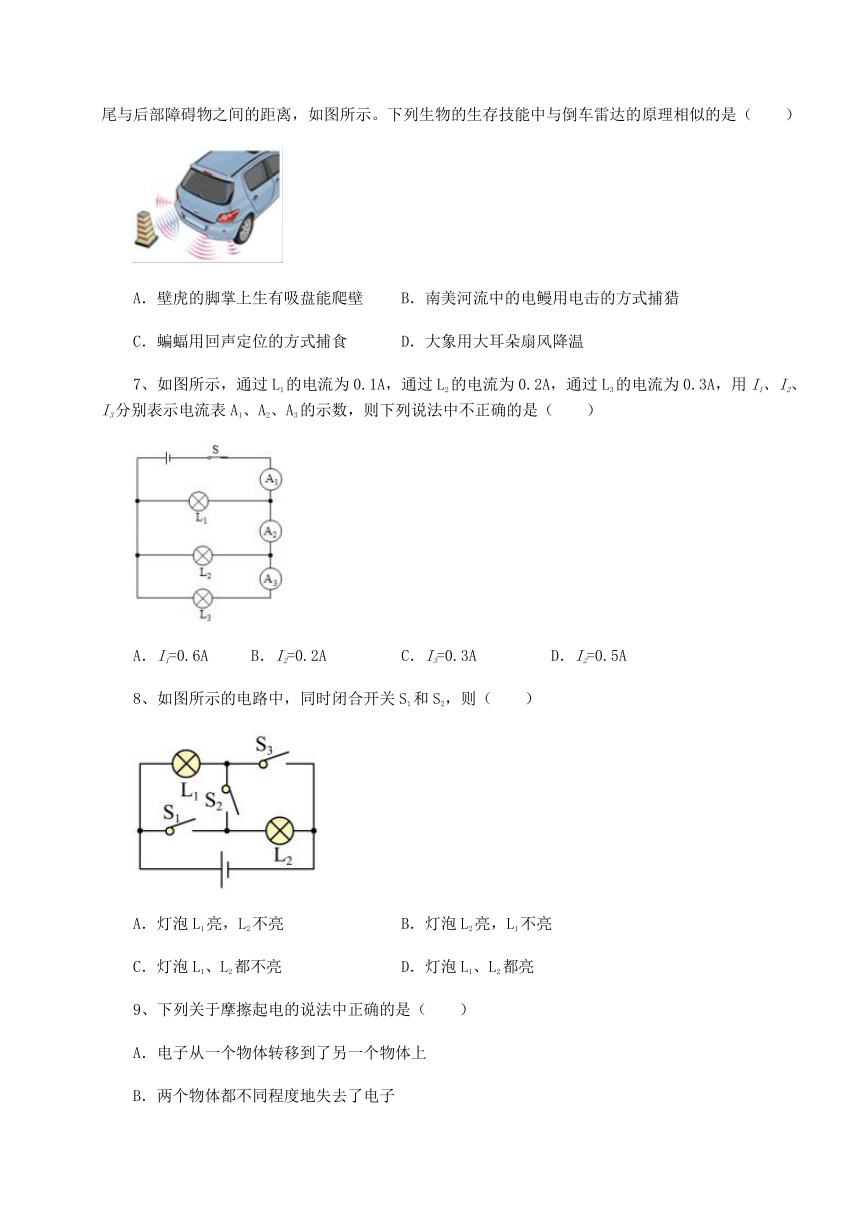

6、现在很多汽车尾部都安装有倒车“雷达”，当车子接近障碍物时能及时报警，方便司机判断车尾与后部障碍物之间的距离，如图所示。下列生物的生存技能中与倒车雷达的原理相似的是（　　）
A．壁虎的脚掌上生有吸盘能爬壁 B．南美河流中的电鳗用电击的方式捕猎
C．蝙蝠用回声定位的方式捕食 D．大象用大耳朵扇风降温
7、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A
8、如图所示的电路中，同时闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮

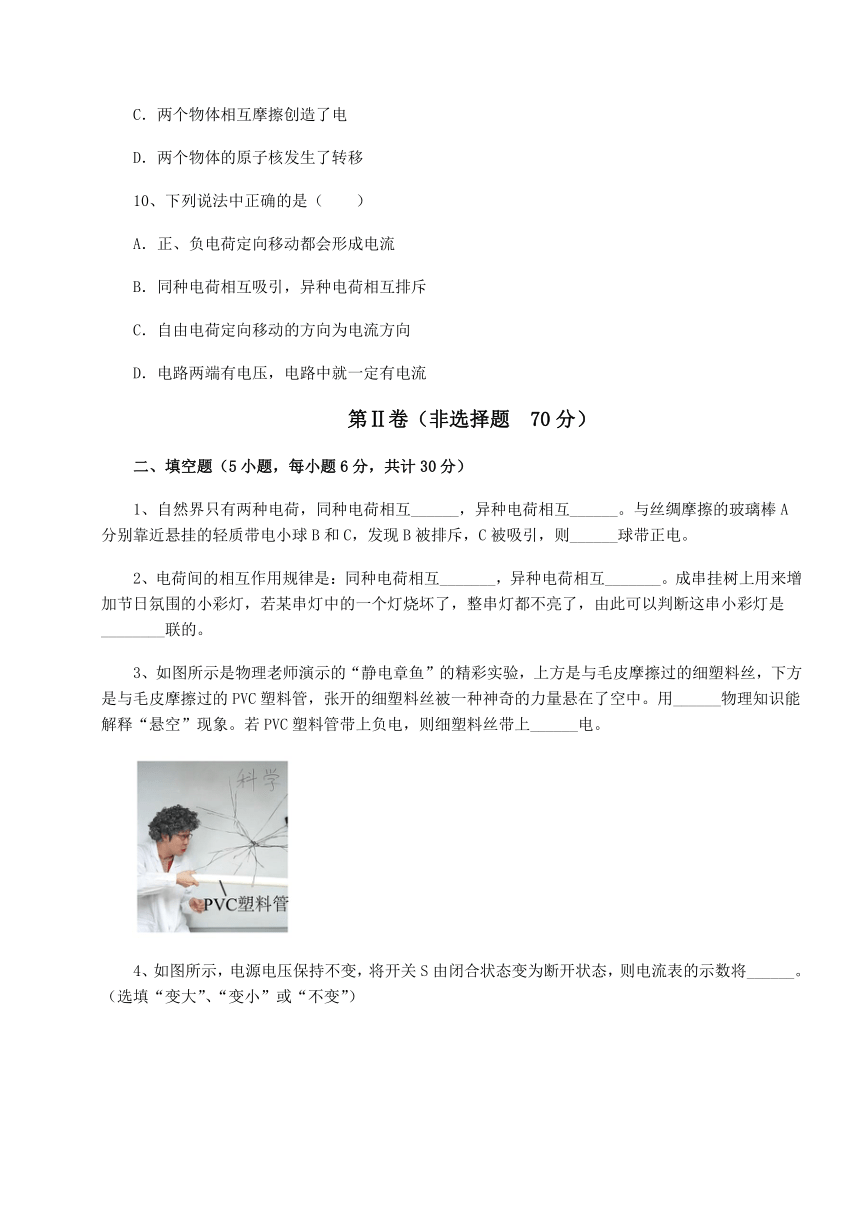

9、下列关于摩擦起电的说法中正确的是（　　）
A．电子从一个物体转移到了另一个物体上
B．两个物体都不同程度地失去了电子
C．两个物体相互摩擦创造了电
D．两个物体的原子核发生了转移
10、下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、自然界只有两种电荷，同种电荷相互______，异种电荷相互______。与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则______球带正电。
2、电荷间的相互作用规律是：同种电荷相互_______，异种电荷相互_______。成串挂树上用来增加节日氛围的小彩灯，若某串灯中的一个灯烧坏了，整串灯都不亮了，由此可以判断这串小彩灯是________联的。
3、如图所示是物理老师演示的“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电，则细塑料丝带上______电。

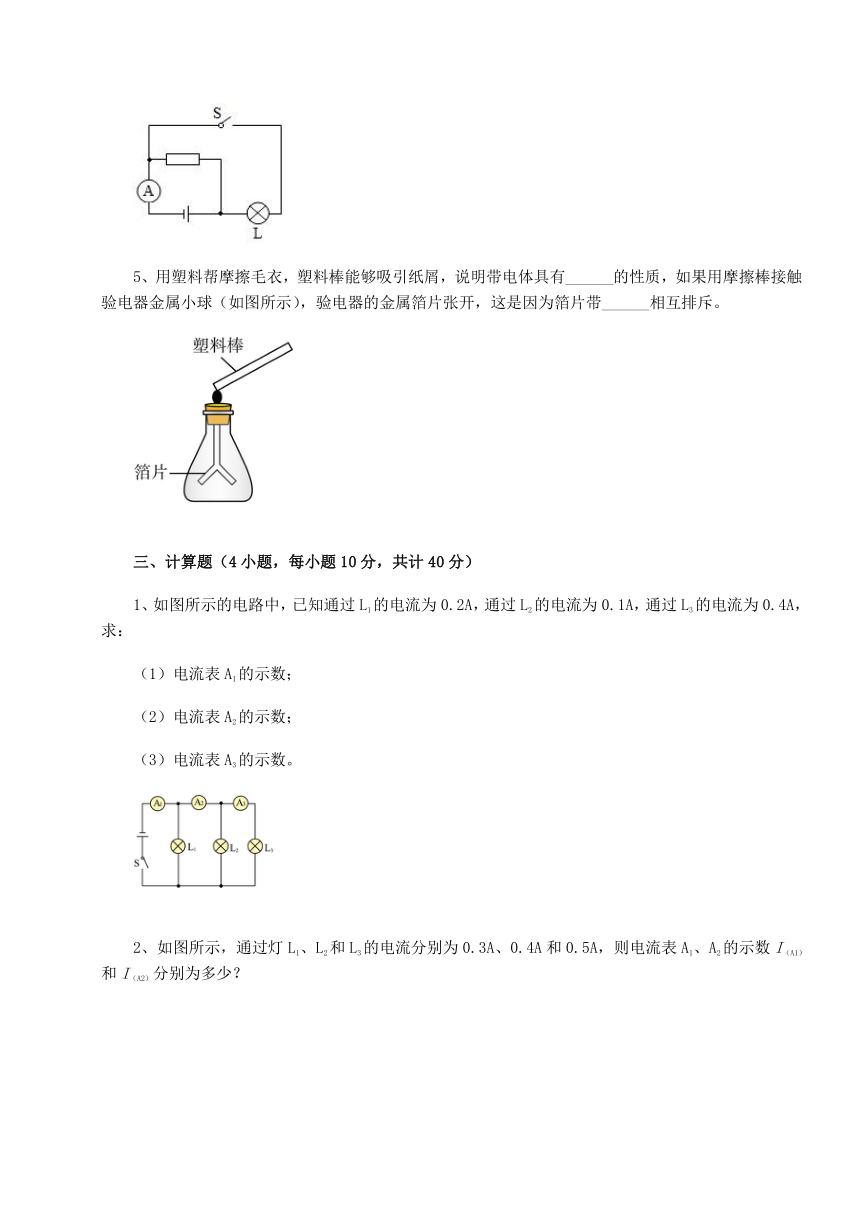

4、如图所示，电源电压保持不变，将开关S由闭合状态变为断开状态，则电流表的示数将______。（选填“变大”、“变小”或“不变”）
5、用塑料帮摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有______的性质，如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带______相互排斥。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示的电路中，已知通过L1的电流为0.2A，通过L2的电流为0.1A，通过L3的电流为0.4A，求：
（1）电流表A1的示数；
（2）电流表A2的示数；
（3）电流表A3的示数。
2、如图所示，通过灯L1、L2和L3的电流分别为0.3A、0.4A和0.5A，则电流表A1、A2的示数I（A1）和I（A2）分别为多少？
3、认真观察图甲，分析并解答下面的问题：
（1）当只闭合S1时，若电流表A1的示数为0.5A，则通过L1的电流是多少？
（2）当只闭合S1、S2时，电流表A2示数如图乙所示，电流表A1的示数为0.8A，则通过L1，L2的电流分别是多少？
（3）当开关S1、S2、S3都闭合时会出现什么情况？
4、如图甲所示，当开关闭合后，两电流表指针位置都如图乙所示，则求：
（1）流过灯的电流为多少A；
（2）流过灯的电流为多少A；
（3）总电流为多少A。
-参考答案-
一、单选题
1、C
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数I＝1.5A；
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数I2＝0.3A；
则灯L1中的电流
故选C。
2、D
【解析】
【详解】
A．由电路图可知，当S1、S3断开，S2闭合时，L1、L2顺次连接，因此L1、L2串联，故A正确，不符合题意；
B．当S2断开，S1、S3闭合时，L1、L2首首相连、尾尾相连，则L1与L2并联，故B正确，不符合题意；
C．当S2、S3闭合，S1断开时，灯L2短路，只有灯L1接入电路，灯L1发光，故C正确，不符合题意；
D．当S1、S2、S3闭合时，S1和S2的闭合使导线直接将电源两极相连，形成电源短路，灯泡都不亮，故D错误，符合题意。
故选D。
3、C
【解析】
【详解】
由图中可知，甲球与丙球靠近时相互排斥，已知丙球带负电，根据同种电荷相互排斥可知，甲球一定带负电；甲球与乙球靠近时相互吸引，根据异种电荷相互吸引可知，乙球可能带正电；但带电体能够吸引不带电的轻小物体，所以乙球也可能不带电；综合分析可知，乙球可能带正电，也可能不带电。故ABD错误，C正确。
故选C。
4、C
【解析】
【详解】
A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；
B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；
C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；
D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。
故选C。
5、C
【解析】
【详解】
交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
6、C
【解析】
【详解】
倒车雷达，即倒车防撞雷达，它能以声音或更为直观的显示告知司机车辆周围是否有障碍物，倒车时，利用超声波原理，由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波，计算出车体与障碍物间的实际距离，然后，提示给司机，使停车或倒车更容易、更安全，所以说倒车雷达应用了回声定位的原理。
A．壁虎的脚掌上生有吸盘是利用了大气压强，故A不符合题意；
B．南美河流中的电鳗用电击的方式捕猎是因为水是导体，故B不符合题意；
C．倒车雷达应用了回声定位的原理，这与蝙蝠用回声定位捕食的本领相似，C符合题意；
D．大象用大耳朵扇风降温是为了加快空气流速，加快汗液蒸发，蒸发吸热，可以起到降温的效果，故D不符合题意。
故选C。
7、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
8、B
【解析】
【详解】
由电路图可知，同时闭合开关S1和S2、断开S3时，L1被短路，不发光，只有L2接入电路中，故只有灯泡L2发光，故ACD不符合题意，B符合题意。
故选B
9、A
【解析】
【详解】
A．摩擦起电的实质是电子从一个物体转移到了另一个物体上，故A正确；
B．摩擦起电时，一个物体失去电子，而另一个物体得到电子，不会两个物体都失去了电子，故B错误；
C．摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故C错误；
D．摩擦起电的实质是电子从一个物体转移到另一个物体，两个物体的原子核不会发生转移，故D错误。
故选A。
10、A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
二、填空题
1、排斥 吸引 B
【详解】
[1][2]人们发现自然界只有两种电荷，带正电的玻璃棒之间总是相互排斥，带负电的橡胶棒之间也是相互排斥；而带负电的橡胶棒与带正的玻璃棒总是相互吸引，故同种电荷相互排斥，异种电荷相互吸引。
[3]由题知，由摩擦起电的规律，玻璃棒与丝绸摩擦过程中，玻璃棒容易失去电子而正电，所以A带正电，根据电荷间相互作用的规律，B和C是两个轻质带电小球，A与B相互排斥，说明B带正电；A与C相互吸引，说明C带负电。
2、排斥 吸引 串
【详解】
[1][2]自然界中存在两种电荷，即正电荷和负电荷，而电荷之间存在着相互作用力。电荷间的相互作用规律是：同种电荷相互排斥，而异种电荷相互吸引。
[3]串联电路中各用电器之间会相互影响，一个用电器坏了，其他用电器也不会工作了，根据题意可知某串灯中的一个灯烧坏了，整串灯都不亮，说明这串小彩灯是串联的。
3、同种电荷相互排斥 负
【详解】
[1]上方是与毛皮摩擦过的细塑料丝，塑料丝带上了电荷，下方是与毛皮摩擦过的PVC塑料管，PVC塑料管也带上了电荷，此时悬空，说明是同种电荷相互排斥。
[2]由于塑料丝和PVC塑料管带了同种电荷，PVC塑料管带上负电，则细塑料丝带上负电。
4、变小
【详解】
开关S闭合时，该电路为并联电路，电流表测量通过干路的电流；开关S断开后，由于并联电路相互不影响，R仍然接入电路中，灯泡断路，经过灯泡的电流变为0，由并联电路的电流规律可知，电路中的电流变小，即电流表示数变小。
5、吸引轻小物体 同种电荷
【详解】
[1]用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。
[2]当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度。
三、计算题
1、（1）0.7A；（2）0.5A；（3）0.4A
【详解】
解：（1）（2）（3）由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据并联电路电流规律可知：通过灯L3的电流I3＝0.4A，则电流表A3的示数为0.4A；电流表A2的示数为
IA2＝I2+I3＝0.1A+0.4A＝0.5A
电流表A1的示数为
IA1＝I1+I2+I3＝0.2A+0.1A+0.4A＝0.7A
答：（1）电流表A1的示数为0.7A；
（2）电流表A2的示数0.5A；
（3）电流表A3的示数0.4A。
2、0.9A，0.7A
【详解】
解：由电路图可知，三个灯泡并联，电流表A1测流过灯L2与L3的电流，电流表A2测流过灯L2与L1的电流。已知通过灯L1、L2和L3的电流分别为I1=0.3A、I2=0.4A和I3=0.5A，根据并联电路电流规律可知：
I（A2）=I1+I2=0.4A+0.3A=0.7A
I（A1）=I3+I2=0.5A+0.4A=0.9A
答：电流表A1、A2的示数I（A1）和I（A2）分别为0.9A和0.7A。
3、（1）0.5A；（2）0.3A； 0.5A；（3）电路会发生短路。
【详解】
解：（1）当只闭合S1时，此时为灯泡L1的简单电路，已知电流表A1的示数为0.5 A，故通过L1的电流是I1=0.5A；
（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表A2所接量程为0~0.6 A，由指针位置可知，此时电流为0.3A，故通过L2的电流为I2=0.3A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
（3）当S1、S2、S3同时闭合时，电源的两极被导线直接连通，电路会发生短路。
答：（1）当只闭合S1时，通过L1的电流是0.5A；
（2）通过L2的电流为0.3A，通过L1的电流是0.5A；
（3）当S1、S2、S3同时闭合时，电路会发生短路。
4、（1）0.8A；（2）0.2A；（3）1A
【详解】
解：（1）由甲图可知，灯泡和并联在电路中，电流表测的是干路电流，电流表测的是灯泡，这条支路的电流，由并联电路中电流规律可知
所以，流过干路电流为1A，流过灯的电流为0.2A，流过灯的电流
（2）由甲图可知，电流表测的是灯泡这条支路的电流，又因为，所以电流表读取量程小的，。
（3）由甲图可知，电流表测的是干路电流，又因为，所以电流表读取量程大的，。
答：（1）流过灯的电流为0.8A；
（2）流过灯的电流为0.2A；
（3）总电流为1A。
