3.222计算机网络-数据传输课件（18张PPT） 粤教版（2019）高中信息技术必修2

(共18张PPT)
3.2 计算机网络
0.课前复习
一、传输介质
传输介质 传输速率 传输距离 抗干扰性
双绞线
同轴电缆
光纤
无线电波
微波

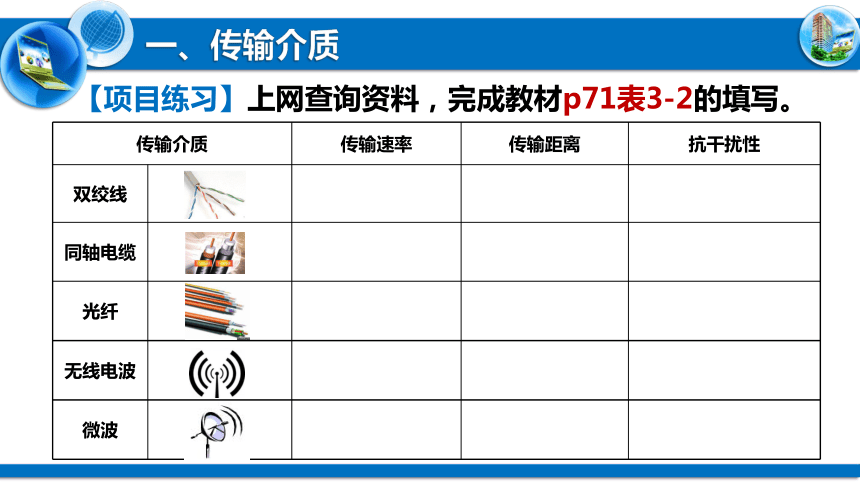

【项目练习】上网查询资料，完成教材p71表3-2的填写。

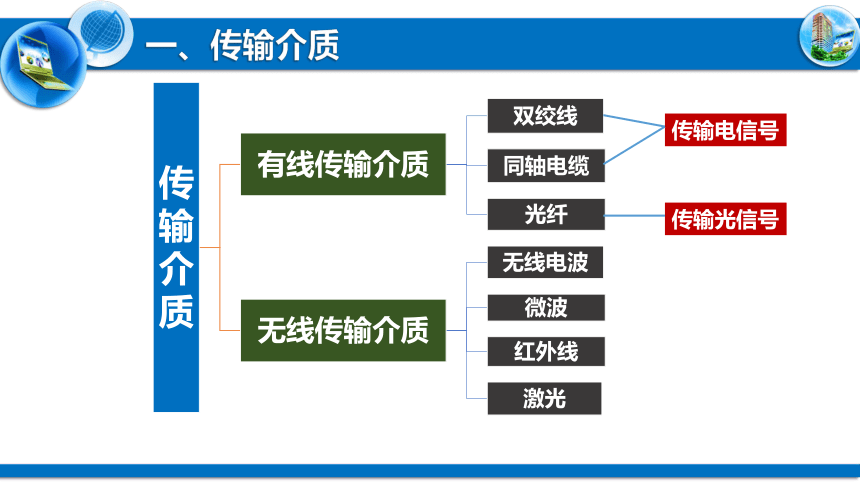

一、传输介质
传输电信号
传输光信号

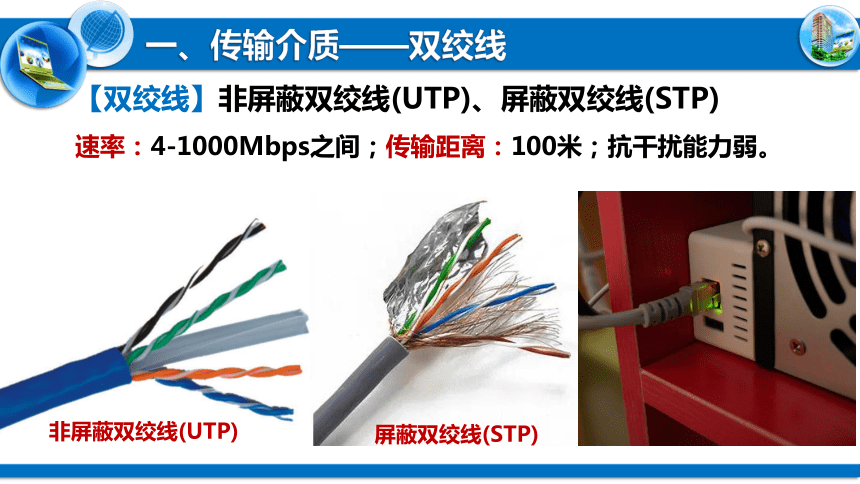

一、传输介质——双绞线
屏蔽双绞线(STP)
【双绞线】非屏蔽双绞线(UTP)、屏蔽双绞线(STP)
速率：4-1000Mbps之间；传输距离：100米；抗干扰能力弱。
非屏蔽双绞线(UTP) 　　　　　　　　

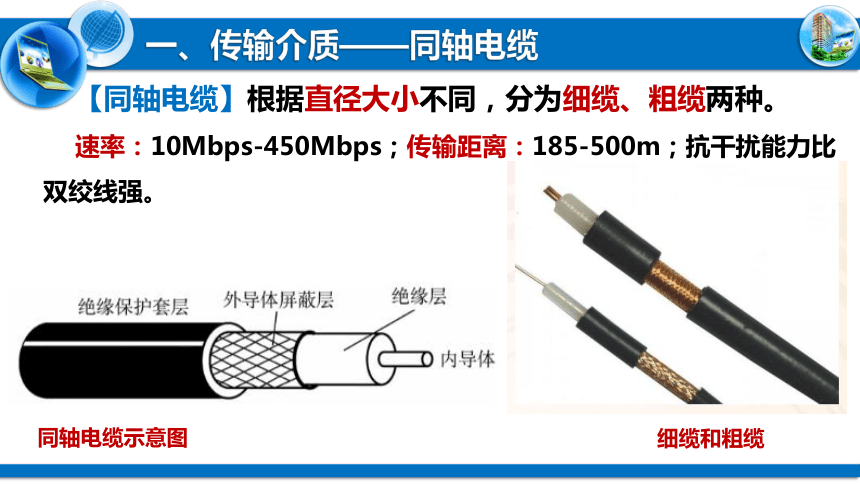

一、传输介质——同轴电缆
同轴电缆示意图　　　　　　　　　　　
　细缆和粗缆
【同轴电缆】根据直径大小不同，分为细缆、粗缆两种。
速率：10Mbps-450Mbps；传输距离：185-500m；抗干扰能力比双绞线强。

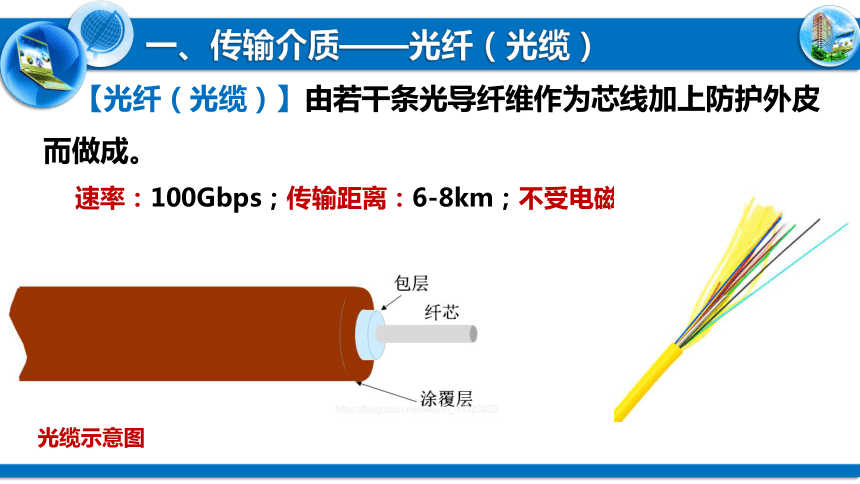

一、传输介质——光纤（光缆）
【光纤（光缆）】由若干条光导纤维作为芯线加上防护外皮而做成。
速率：100Gbps；传输距离：6-8km；不受电磁信号干扰。
光缆示意图　　　　　　　　　　　
一、传输介质——有线传输介质
光纤尾线接头：光缆　
RJ45连接器：双绞线
BNC连接器：同轴电缆
【连接器——网络接口适配器（网卡）】
【无线电波】按波长可分为：长波、中波、短波、微波。
一、传输介质——无线传输介质
反射次数少
衰减慢
反射次数多
衰减快
直线传播
抗干扰能力差
【无线电波】按波长可分为：长波、中波、短波、微波。
一、传输介质——无线传输介质
传输介质 传播方式 传输距离 抗干扰性 应用
无线电波 长波 地波 >10000km 强 舰船、飞机导航
中波 天波和地波 几百-几千km 中 本地广播电台
远距离通信
短波 天波 微波 直线传播 几十-两百km 差 电视、雷达、导航
【微波】波长短、频率较高的电磁波——地面微波通信
一、传输介质——无线传输介质
两个地面站之间传送
距离：50 -100 km
速率低，几百kb/s
地面站之间的直视线路
微波传送塔
地球
【微波】波长短、频率较高的电磁波——卫星微波通信。
一、传输介质——无线传输介质
与地面站相对固定位置
使用3个卫星覆盖全球
传输距离远
传输延迟时间长
36,000
公里
地球
【红外线】
廉价、近距离、无线、低功能、保密性强的通讯方式。
一般用于电器设备的控制。
【激光（自由空间激光通信技术）】
利用激光束作为信道在空间直接进行语音、数据和图像信息的双向传输的一种技术。
地面传输距离为200-6000m，受天气等因素影响。
一、传输介质——无线传输介质
一、传输介质
传输介质 传输速率 传输距离 抗干扰性
双绞线 4-1000Mbps 100m内 较弱
同轴电缆 10Mbps-450Mbps 500m内 比双绞线强
光纤 100Gbps 6-8km 不受电磁信号干扰
无线电波 几百千米以上
微波 几百kbps（取决于频率高低） 50-100km 抗干扰能力差
红外线 115kbps 一般限于室内通信 不受无线电波干扰，受太阳光干扰大
激光 200-6000m 受天气等干扰
【项目练习】上网查询资料，完成教材p71表3-2的填写。
二、网络协议
【网络传输协议】
计算机网络中互相通信的对等实体之间交换信息时所必须遵守的规则的集合。
TCP/IP协议：传输控制协议/网际协议。是一个由TCP和IP协议以及其他一百多个协议构成的TCP/IP协议簇。
NetBEUI协议： NetBIOS Extend User Interface（ NetBIOS用户扩展接口协议） ,特别适合于在“网络邻居”传送数据。
二、网络协议
【项目练习】请查询资料，了解并对比http与https、ftp与ftps的异同，与组内其他同学交流。
二、网络协议
【项目练习】请查询资料，了解并对比http与https、ftp与ftps的异同，与组内其他同学交流。
FTP： File Transfer Protocol （文件传输协议）。
用于Internet上 控制文件的双向传输（上传和下载）。
FTPS (一种多传输协议)：加密版的FTP。默认端口号是21。
FTPS是在安全套接层使用标准的FTP协议和指令的一种增强型FTP协议，为FTP协议和数据通道增加了SSL安全功能。
三、带宽与下载速度
【项目练习】请阅读教材p72-73的相关内容，完成练习：
假设你的电脑下载速度为12.8MB/s，那么你电脑所占用的网络带宽大概是多少？
12.8M B/s = 12.8M × 8 b/s = 102.4M b/s
1Byte = 8 bit，即1B = 8b
1B/s = 8b/s
1KB = 1024B，1Kb = 1024b
1MB = 1024KB，1Mb = 1024Kb
