北师大版物理九年级全册第十一章 简单电路定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（　　）
A． B．
C． D．
2、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　　）
A．铜丝电阻较大 B．铝丝电阻较大
C．铜丝和铝丝电阻可能一样大 D．无法判断谁的电阻较大
3、下列的说法中正确的是(　　)
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．绝缘体不能导电的原因是绝缘体内没有电子
D．无论正负电荷，只要它们定向移动就能形成电流
4、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（　　）
A． B．
C． D．
5、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（　　）
A．柠檬电池可将化学能转化为电能
B．锌电极是柠檬电池的正极
C．柠檬电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该柠檬电池上会损坏电压表
6、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（　　）
A．6V 1.2V B．6V 4.8V C．4.8V 1.2V D．1.2V 4.8V

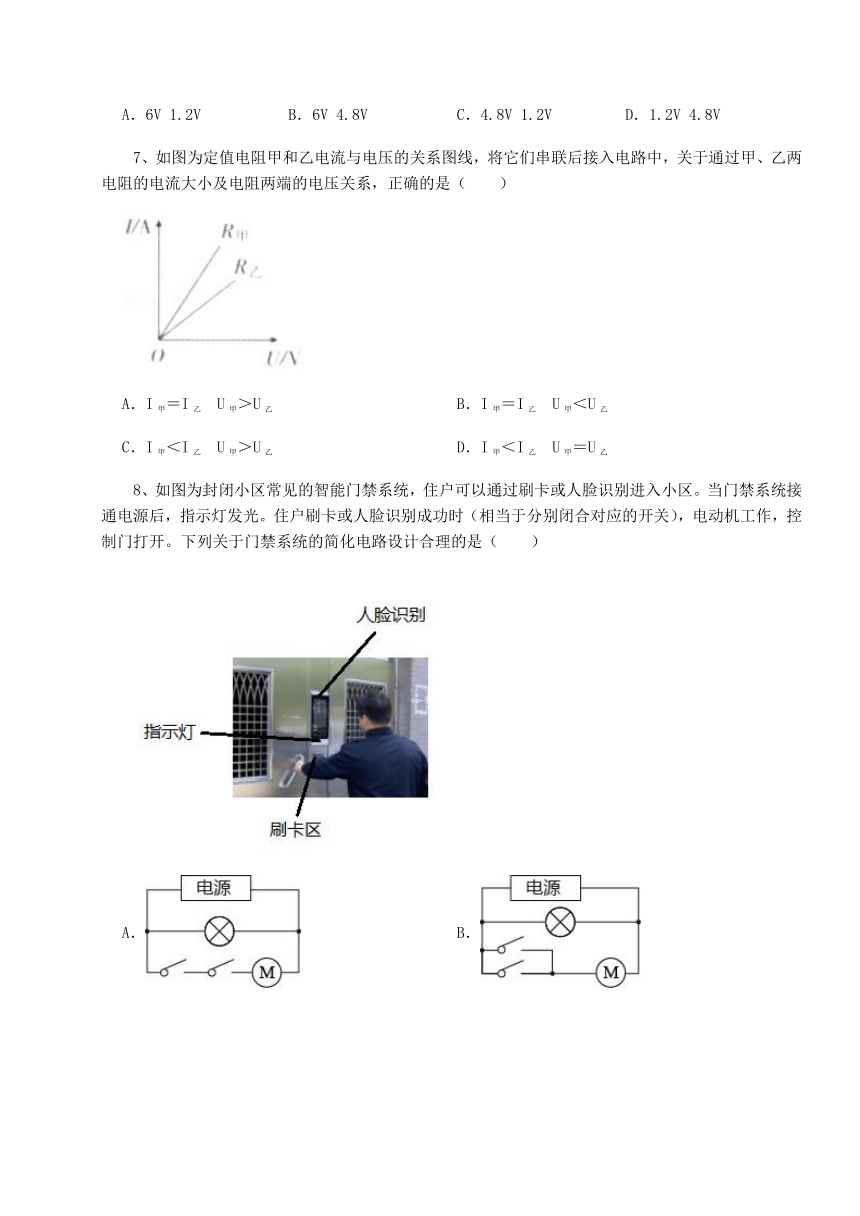

7、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（　　）
A．I甲＝I乙 U甲＞U乙 B．I甲＝I乙 U甲＜U乙
C．I甲＜I乙 U甲＞U乙 D．I甲＜I乙 U甲＝U乙
8、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（　　）
A． B．
C． D．

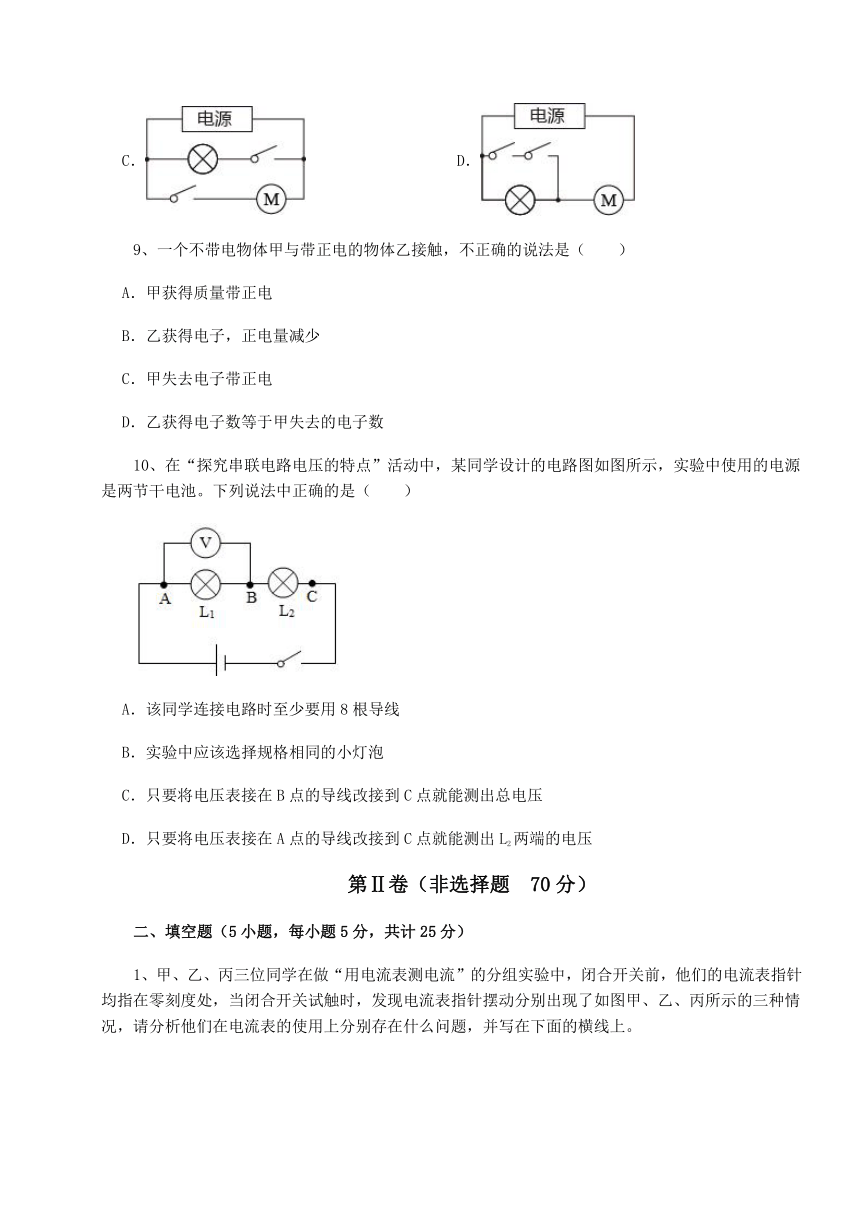

9、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数
10、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：　 　；
乙同学的问题：　 　；
丙同学的问题：　 　；
2、如图是某实验电路的一部分，电流表的示数如图所示，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为　 　A，此时方向为　 　（“从c到d”或“从d到c”）。
3、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　 　A，通过灯L1的电流为　 　A．
4、电学实验中，电压表应　 　在电路中（选填“串联”或“并联”），所测电压不超过电压表的　 　。如图所示，在“用滑动变阻器改变电路中的电流”实验中，为了使变阻器滑片P向右滑动时电流表的示数变大，应将变阻器的　 　接线柱（选填“A”、“B”）与电流表相连；闭合电键前，滑片P应移到变阻器的　 　端（选填“A”、“B”）。
5、小灯泡的结构如图甲所示，按图乙中　 　图连接能让完好的灯泡点亮。在“怎样两个小灯泡都亮起来”的活动中，小明采用如图丙所示的方法连接，结果两个灯泡都亮了。这时，灯的连接方式是　 　
三、计算题（3小题，每小题7分，共计21分）
1、如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）通过灯泡L1、L2的电流分别是多少？
（2）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
（3）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的电压分别为是多少？
2、如图电路中，电源电压为6V。开关闭合后，电流表A的示数为0.5A，A1表示为0.3A。求：
（1）灯L1两端的电压U1；
（2）通过灯L2的电流I2。
3、如图所示，当开关S闭合时，电流表A1的示数是0.9A，电流表A2的示数是0.4A。求：
（1）灯泡L1与灯泡L2组成的是串联电路还是并联电路？
（2）通过灯泡L1、灯泡L2的电流分别是多少？
四、实验探究（2小题，每小题12分，共计24分）
1、小海和小梅一起做“探究并联电路中电流的规律”实验．
位置 A B C
电流I/A 0.30 0.24 0.54
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是　 　（选填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“X”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是　 　（选填“A”“B”或“C”）处的电流．
（3）测出A、B、C三处电流如表所示，由此得出初步结论　 　（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：　 　．
2、在“探究并联电路中电流特点”的实验中，小明同学连接了如图甲所示的电路。
（1）实验中选择的两个小灯泡的规格最好是　 　（选填“相同”或“不相同”）；
（2）闭合开关后，观察到只有一个灯泡发光。小华同学在原电路上只改动了一根导线后，便达到下列要求：电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。请在图甲中将改动的一根导线上画“×”，并用笔画线代替导线画出正确的电路连接；
（3）排除故障后闭合开关，如图乙所示电流表A1的示数和A2的示数，则通过L1的电流为　 　A；
（4）小华只有一组实验数据就得出了“探究并联电路中电流特点”，是否合理？　 　（选填“合理”或“不合理”）。原因　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，A不符合题意；
B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，B不符合题意；
C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，C不符合题意；
D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，D符合题意。
故答案为：D。
【分析】三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光；结合题目给出的电路的要求，结合选项设计电路即可。
2、【答案】B
【解析】【解答】长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，所以铜丝的体积小于铝丝，而它们的横截面积相等，所以铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．
故答案为：B.
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
3、【答案】D
【解析】【解答】A.导体中的电荷定向移动形成电流，故错误。
B.电路中有电源，是闭合回路，才能形成电流，故错误。
C.绝缘体不容易导电，是因为绝缘体中几乎没有自由电子，故错误。
D.电荷定向移动形成电流，电荷有正电荷和负电荷。故正确。
故答案为：D
【分析】电荷定向移动形成电流。电路中有电源，是闭合回路。绝缘体不容易导电，是因为绝缘体中几乎没有自由电子。
4、【答案】A
【解析】【解答】A．由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，A符合题意；
B．由图知道，该电路为串联电路，电压表测量的是电源电压，B不符合题意；
C．由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，C不符合题意；
D．由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，D不符合题意。
故答案为：A。
【分析】电压表使用时，要和所测量的位置并联；连接时，接线柱正如负出。
5、【答案】A
【解析】【解答】A．柠檬电池是将化学能转化为电能，A符合题意；
B．根据图示可知，与电压表正接线柱相连的为铜片，因此铜电极为正极，B不符合题意；
C．柠檬电池形成通路后，电流从正极流向负极，因此电子从负极流向正极，即电子将从锌电极流出，C不符合题意；
D．根据图示可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该柠檬电池上，不会损坏电压表，D不符合题意；
故答案为：A
【分析】根据电压表的正确使用方法确定电源的正负极；电池是将化学能转化为电能的装置；正电荷定向移动的方向为电流的方向；电流表接入电路时应串联。
6、【答案】D
【解析】【解答】由电路图可知，灯泡L、定值电阻R串联，电压表V测的是R两端的电压，由此可知，电压表示数应小于电源电源6V，因此量程是0～3V，则它的示数UR=1.2V，即电阻R两端电压为1.2V，由串联电路的特点知，灯泡L两端的电压UL=U﹣UR=6V-1.2V=4.8V
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，确定电压表的量程，然后读出电压表的读数，根据串联电路的电压特点，求出灯泡L、定值电阻R的电压值。
7、【答案】B
【解析】【解答】当将电阻甲乙串联接入电路时，通过电阻甲乙的电流相等。在图像中做一条平行于横坐标的直线，与图像的交点即为电阻甲乙对应的电压，由图像可知U甲【分析】根据串联电路中电流处处相等，在图像中找到与之对应的电压即可做出判断。
8、【答案】B
【解析】【解答】门禁系统接通电源后，指示灯发光，说明只要接通电源灯泡就能发光；住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开，说明两个开关是并联的，并且闭合任一开关，电动机都能工作；
A．两个开关均闭合，电动机才能工作，A不符合题意；
B．只要接通电源灯泡就能发光，闭合任一开关，电动机都能工作，B符合题意；
C．闭合开关后灯泡才能工作，C不符合题意；
D．接通电源后，灯泡和电动机都工作了，D不符合题意。
故答案为：B。
【分析】只要其中一种方式识别成功，则相应开关闭合，电动机启动分析解答；用电器工作时互不影响，是并联的。
9、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
10、【答案】C
【解析】【解答】A. 由图可知：连接电路时至少要用6根导线，A不符合题意；
B. 实验中应该选择规格不同的小灯泡，避免偶然性，B不符合题意；
C. 电压表接在AC两点测的是电源的总电压，C符合题意；
D.将电压表接在A点的导线改接到C点，电压表的正负接线柱接反了，D不符合题意。
故答案为：C。
【分析】电压表连接在电源两端时测量电源电压；探究串联电路电流规律时，选择不同的灯泡进行实验。
二、填空题
1、【答案】电流表的正负接线柱接反了；所选的量程太大；所选的量程太小
【解析】【解答】甲图中的指针反转，说明出现的问题是：正负接线柱接反了。乙图中的指针偏转角度太小，说明出现的问题是：量程太大了。丙图中的指针偏转角度太大，说明出现的问题是：量程太小了。
【分析】电流表连接时，接线柱要正入负出；若选择量程太大，指针偏转太小；若选择量程太小，指针可能超过量程。
2、【答案】0.76；从d到c
【解析】【解答】由图可知，电流表选择0～0.6A量程，分度值为0.02A，示数为0.46A；电流表的正确接法是电流从“+”接线柱流入，从“-”接线柱流出，所以有四种情况：
①若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时Icd=0.3A+0.46A=0.76A
方向：d→c。
②若电流方向是从c→d，即表明ab在干路中，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
③若导线ab的电流从b→a，cd中电流d→c，根据电流的走向，电流表在干路，则Icd=0.46A-0.3A=0.16A
方向：d→c。
④若导线ab的电流从b→a，cd中电流c→d，根据电流的走向，ab在干路，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
所以通过导线cd的电流最大为是0.76A，此时方向为从d到c。
【分析】根据电流的走向判断出电路的连接方式。并联电路的特点：干路电流等于各支路电流之和。
3、【答案】0.32；1.28
【解析】【解答】由图像可知两灯泡并联，两电流表分别测量的是干路和支路电流，由并联分流可知，干路电流一定大于支路，结合图（b）所示可得I=1.6A，I2=0.32A；由并联电路电流的规律：I=I1+I2得I1=I-I2=1.6A-0.32A=1.28A．
【分析】并联电路中，干路电流应该等于支路电流之和，结合电流表的测量对象和示数求解即可。
4、【答案】并联；量程；B；A
【解析】【解答】电压的使用要求中规定，电压表必须与被测电路并联在一起。电压表的量程有两个，测量时可根据需要来选择，但一定注意不得超过它的量程，否则会损坏电压表。为了使变阻器滑片P向右滑动时电流表的示数变大，则由 知道，接入电路中的电阻变小，则应将变阻器的B与电流表相连，如下图
用滑动变阻器有时为了保护电路，这时滑动变阻器应该串联在电路中；连接电路的过程中，开关闭合前，应将滑片调到阻值最大处即A端。
【分析】电压表和所测量的位置并联；滑动变阻器连接时，滑片远离下面的接线柱，电阻变大。
5、【答案】C；串联
【解析】【解答】导线必须连接金属触头，和金属螺纹壳才能流过电流，所以C图灯泡可以发光。电流只有一条路径，所以是串联，
故答案为：C；串联。
【分析】根据灯泡的连接方式，分析灯泡的连接，根据电流路径分析串并联电路。
三、计算题
1、【答案】（1）解：由图可知：L1、L2并联，A1测干路电流，A2测通过灯L2电流，则干路电流I=1.5A，通过灯L2电流为I2=0.48A。通过灯L1电流为
答：通过灯泡L1、L2的电流分别是0.48A、1.02A；
（2）解：由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此电流表A2的示数不变，还是0.48A。若在工作过程中L1灯丝突然烧断，A1也测通过L2的电流，还是0.48A。
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数均为0.48A
（3）解：因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数应该比电压表V2的示数大，但是两个电压表的指针均为图乙所示，故电压表V1选的是大量程，读数应为6V；电压表V2选的是大量程，读数应为1.2V。根据串联电路的电压关系知，R1两端电压为
答：电阻 和 两端的电压分别为4.8V、1.2V。
【解析】【分析】（1）根据电流表的量程和指针位置，测量电流；结合并联电路电流规律，计算支路电流；
（2）支路发生断路时，干路电流和另一支路电流相等；
（3）在串联电路中，总电压等于各用电器电压和；结合电压表的位置判断量程，结合指针位置，测量电压。
2、【答案】（1）解：由电路图可知，灯泡L1与L2并联，电流表A测干路电流，电流表A1测L1支路的电流。因并联电路中各支路两端的电压相等，所以，灯L1两端的电压U1=U=6V
答：灯L1两端的电压U1为6V；
（2）解：因并联电路中干路电流等于各支路电流之和，所以，通过灯L2的电流I2=I-I1=0.5A-0.3A=0.2A
答：通过灯L2的电流I2为0.2A。
【解析】【分析】（1）在并联电路中，支路电压和电源电压都相等；（2）在并联电路中，干路电流等于各支路电流之和。
3、【答案】（1）解：当开关S闭合时，灯泡L1与灯泡L2组成并联电路，各自形成电流回路，工作时相互不影响。
答；灯泡L1与灯泡L2组成的是并联电路；
（2）解：由图可知，电流表A2测量灯L2所在支路的电流，电流表A1测量干路电流，则通过灯泡L2的电流为
由并联分流可知，通过灯泡L1的电流为
答；通过灯泡L1、灯泡L2的电流分别是0.5A、0.4A。
【解析】【分析】（1）电流并列的流过两个小灯泡，为并联关系；
（2）电流表A2测量干路电流，电流表A2测量灯泡L2电流；结合并联电路电流规律分析求解即可。
四、实验探究
1、【答案】（1）C
（2）B
（3）IC=IA+IB；换用不同规格的灯泡，进行多次实验
【解析】【解答】（1）由图乙可知，经过L1L2的两股电流均经过电流表后再回到电源的负极，对照甲图可知，电流表测的是干路C点电流；
（2）原图中，电流表测量干路电流，将连接电流表正接线柱与灯L1左接线柱间的连线去掉，将电流表的负接线柱与灯L1的左接线柱之间连线，如图所示，改接后，电流表测通过L2的电流，即B的电流；
（3）分析表中数据中，不难得出关系式：IC=IA+IB；为避免实验的偶然性，得出具有普遍性的结论，应换用不同规格的灯泡进行多次实验．
【分析】（1）探究并联电路的电流规律时，电流表和所测量的位置并联；
（2）当电流表串联在支路时，测量支路电流大小；
（3）通过实验得知，并联电路中，干路电流等于各支路电流之和；探究规律时，需要多次实验探究普遍性。
2、【答案】（1）不相同
（2）如图所示：
（3）0.28
（4）不合；只有一组数据，得出的结论具有偶然性
【解析】【解答】（1）为避免实验的偶然性，使实验结论具有普遍性，要选择两个不同规格的灯泡多次实验。
（2）电流表A1测干路电流，电流表A1串联在干路中；A2测灯L2的电流，A2与灯L2串联，如下图所示：
（3）由图可知，电流表选用0~0.6A的量程，分度值为0.02A，A1的示数为0.48A，A2的示数为0.2A；根据并联电路电流的规律，则通过L1的电流为I1=I-I2=0.48A-0.2A=0.28A
（4）只有一组实验数据就得出了“探究并联电路中电流特点”，这种做法是不合理的，只有一组数据，得出的结论具有偶然性；为了获得普遍的规律，应换用不同规格的灯泡多次测量。
【分析】（1）连接电路时，开关应断开；应用归纳法得出结论时要求：所选样本要有代表性用样本数量足够多。
（2）根据电路的连接方式判定灯泡的发光情况。
（3）根据题目要求和电流表的使用，找出错误导线并改正即可。
（4）根据电流表选用小量程确定分度值读数，根据并联电路电流的规律得出通过L1的电流。
（5）为得到普遍性的规律，应换用不同规格的灯泡，多测几组数据。
