2021-2022学年度人教版物理九年级全册第十五章电流和电路难点解析试题（含答案解析）

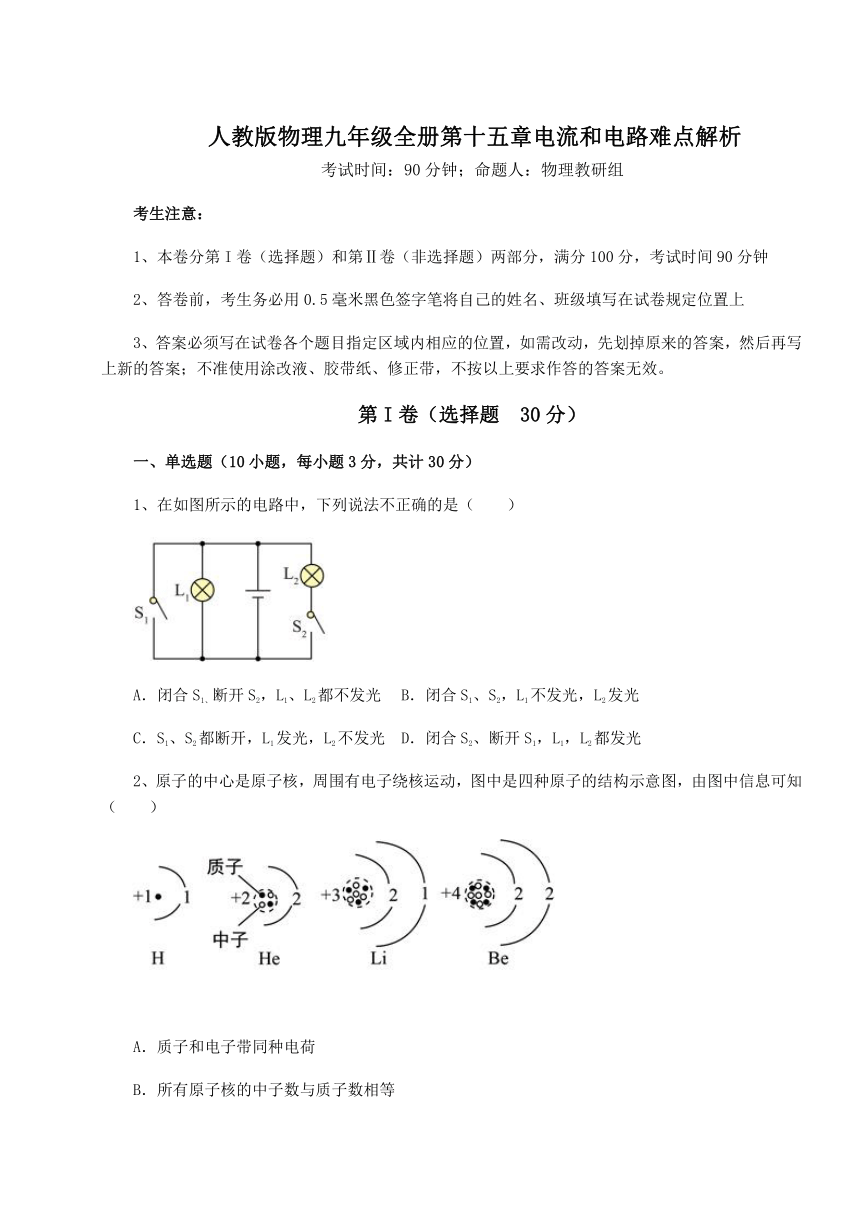

人教版物理九年级全册第十五章电流和电路难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在如图所示的电路中，下列说法不正确的是（　　）
A．闭合S1、断开S2，L1、L2都不发光 B．闭合S1、S2，L1不发光，L2发光
C．S1、S2都断开，L1发光，L2不发光 D．闭合S2、断开S1，L1，L2都发光
2、原子的中心是原子核，周围有电子绕核运动，图中是四种原子的结构示意图，由图中信息可知（　　）
A．质子和电子带同种电荷
B．所有原子核的中子数与质子数相等
C．中性原子的电子数与质子数相等
D．所有的原子都是由电子、质子、中子组成

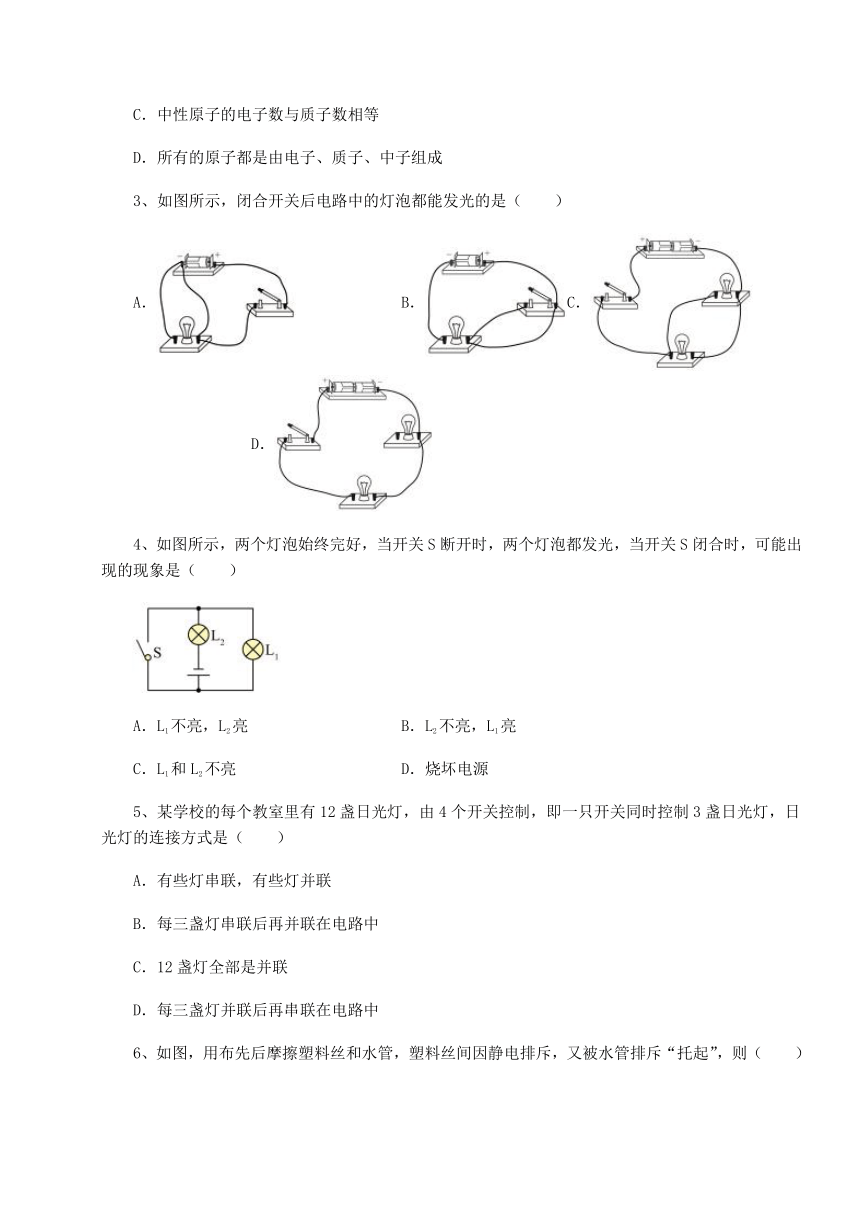

3、如图所示，闭合开关后电路中的灯泡都能发光的是（　　）
A． B．C． D．
4、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
A．L1不亮，L2亮 B．L2不亮，L1亮
C．L1和L2不亮 D．烧坏电源
5、某学校的每个教室里有12盏日光灯，由4个开关控制，即一只开关同时控制3盏日光灯，日光灯的连接方式是（　　）
A．有些灯串联，有些灯并联
B．每三盏灯串联后再并联在电路中
C．12盏灯全部是并联
D．每三盏灯并联后再串联在电路中

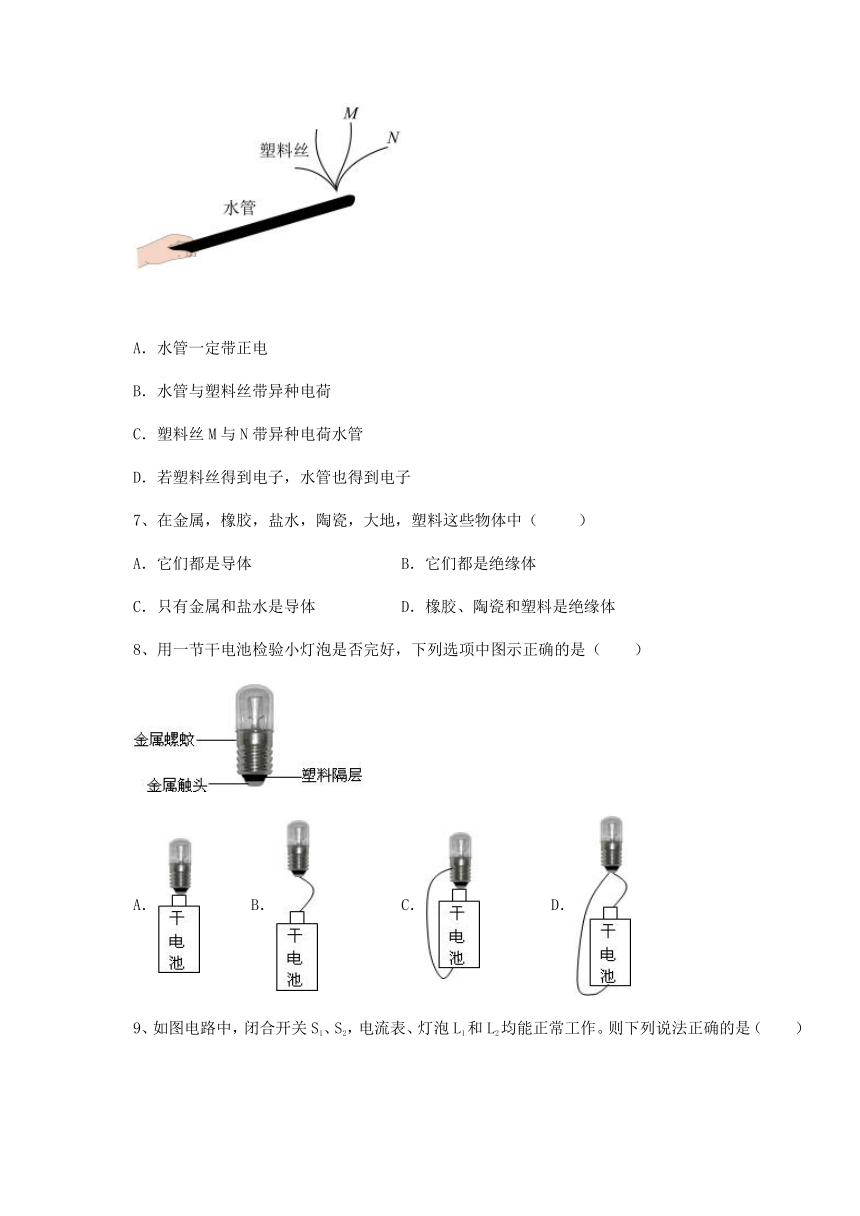

6、如图，用布先后摩擦塑料丝和水管，塑料丝间因静电排斥，又被水管排斥“托起”，则（　　）
A．水管一定带正电
B．水管与塑料丝带异种电荷
C．塑料丝M与N带异种电荷水管
D．若塑料丝得到电子，水管也得到电子
7、在金属，橡胶，盐水，陶瓷，大地，塑料这些物体中（ ）
A．它们都是导体 B．它们都是绝缘体
C．只有金属和盐水是导体 D．橡胶、陶瓷和塑料是绝缘体
8、用一节干电池检验小灯泡是否完好，下列选项中图示正确的是（　　）
A． B． C． D．

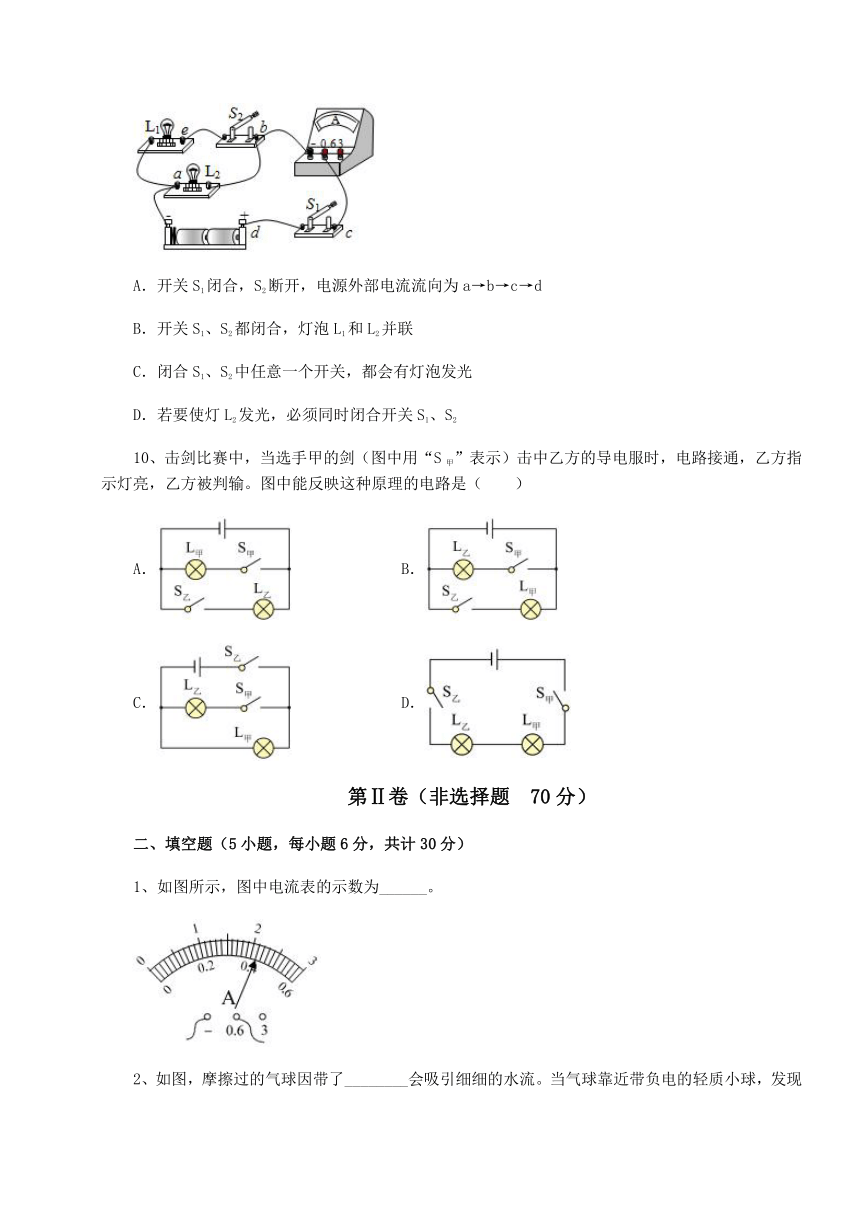

9、如图电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．闭合S1、S2中任意一个开关，都会有灯泡发光
D．若要使灯L2发光，必须同时闭合开关S1、S2
10、击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示，图中电流表的示数为______。

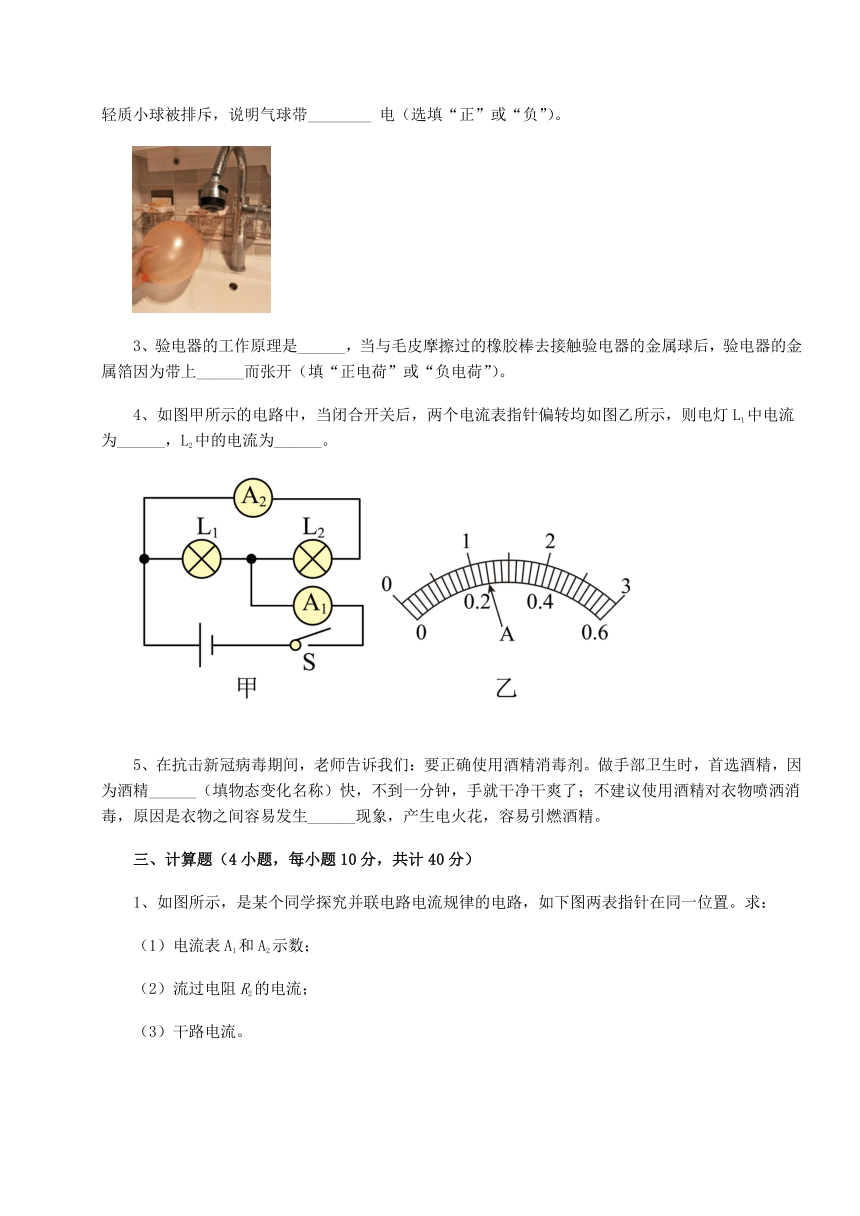

2、如图，摩擦过的气球因带了________会吸引细细的水流。当气球靠近带负电的轻质小球，发现轻质小球被排斥，说明气球带________ 电（选填“正”或“负”）。
3、验电器的工作原理是______，当与毛皮摩擦过的橡胶棒去接触验电器的金属球后，验电器的金属箔因为带上______而张开（填“正电荷”或“负电荷”）。
4、如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1中电流为______，L2中的电流为______。
5、在抗击新冠病毒期间，老师告诉我们：要正确使用酒精消毒剂。做手部卫生时，首选酒精，因为酒精______（填物态变化名称）快，不到一分钟，手就干净干爽了；不建议使用酒精对衣物喷洒消毒，原因是衣物之间容易发生______现象，产生电火花，容易引燃酒精。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，是某个同学探究并联电路电流规律的电路，如下图两表指针在同一位置。求：
（1）电流表A1和A2示数；
（2）流过电阻R2的电流；
（3）干路电流。
2、在如图所示的电路中，
（1）当开关S1接C，S2接B时，电流表的读数是0.34A．则通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过L1的电流不变，则通过L2的电流是多少？
（3）当开关S1断开，S2接B时，电流表的读数是0.15A，则此时通过L2的电流为多少？
3、在1分钟内通过某灯泡的电荷量为18库，求通过该灯的电流I。
4、在如图所示的电路中，求：
（1）当开关S1断开，S2接B时，电流表的示数为0.2A，通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接B时，电流表的读数是0.34A，通过灯L1和L2的电流各是多少？
（3）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？
-参考答案-
一、单选题
1、B
【解析】
【详解】
A．由图知，闭合S1，断开S2，L1发生短路，L2处于断路状态，则两灯都不发光，故A正确，不符合题意；
B．闭合S1、S2，电源被短路（两灯也被短路），两灯都不发光，故B错误，符合题意；
C．S1、S2都断开，只有 L1接入电路，则L1发光，L2不发光，故C正确，不符合题意；
D．闭合S2，断开S1，L1、L2并联，则L1、L2都发光，故D正确，不符合题意。
故选B。
2、C
【解析】
【详解】
A．质子带正电荷，电子带负电荷，故A不符合题意；
B．H原子中只有质子无中子，He原子核由2个质子和2个中子，Li原子核中有3个质子和4个中子，Be原子核由4个质子和5个中子，说明原子核中中子数与质子数不一定相等，故B不符合题意；
C．H原子核有1个质子，核外有1个电子；He原子核由2个质子，核外有2个电子；Li原子核中有3个质子，核外有3个电子；Be原子核由四个质子，核外有四个电子。所有中性的原子具有的质子数都与核外电子数相等，故C符合题意；
D．H原子中只有质子无中子，说明原子不一定都由电子、质子、中子组成，故D不符合题意。
故选C。
3、C
【解析】
【详解】
A．开关闭合后，电源被短路，灯泡不发光，故A不符合题意；
B．开关不闭合，灯泡也发光，故B不符合题意；
C．开关闭合后，两灯泡并联，灯泡都能发光，开关不闭合，两灯泡不发光，故C符合题意；
D．开关闭合后，右侧灯泡没有接入电路，右侧灯泡不发光，故D不符合题意。
故选C。
4、A
【解析】
【详解】
当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光。
故选A。
5、C
【解析】
【详解】
一只开关同时控制3盏日光灯，由生活经验可知，若一盏日光灯损坏而不亮时，其余两盏灯仍可以发光，说明这三盏日光灯在工作时是互不影响的，所以它们之间一定是并联的，且开关接在三盏灯的干路中；同理可知，剩余的开关和日光灯与前面相同，故而12盏灯全部是并联，4个开关分别在干路上，故C正确，C符合题意。
故选C。
6、D
【解析】
【详解】
A．用布摩擦水管，塑料丝和水管之间相互排斥，说明塑料丝和水管带同种电荷，但不确定带哪种电荷，故A不符合题意；
B．塑料丝和水管之间相互排斥，说明塑料丝和水管带同种电荷，故B不符合题意；
C．塑料丝间因静电排斥，说明塑料丝M和N带同种电荷，故C不符合题意；
D．若塑料丝得到电子，水管和塑料丝带同种电荷，所以水管也得到电子，故D符合题意。
故选D。
7、D
【解析】
【详解】
金属和大地、各种酸、碱、盐的水溶液容易导电，是常见的导体；陶瓷、塑料和橡胶不容易导电，是常见的绝缘体。故D符合题意，ABC不符合题意。
故选D。
8、C
【解析】
【详解】
AB．图中干电池的正极接到金属触头上，但金属螺纹没有与负极相连，没有构成通路，故AB错误；
C．金属触头接在了正极上，金属螺纹连在了负极上，构成通路，故C正确；
D．图中两根导线都连在了金属触头上，会造成电源短路，故D错误；
故选C。
9、B
【解析】
【详解】
由电路图可知，
A．开关S1闭合，S2断开，电源外部电流流向为d→c→b→a，故A错误；
B．开关S1、S2都闭合时，L1与L2首首相连、尾尾相连，则两灯是并联的，故B正确；
CD．开关S1在干路上，控制两盏灯，开关S2控制灯泡L1；只闭合S1，灯泡L2发光；S1、S2都闭合，两灯泡都发光，只闭合S2时两灯泡都不发光，故CD错误。
故选B。
10、B
【解析】
【详解】
因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，故ACD不符合题意，B符合题意。
故选B。
二、填空题
1、
【详解】
由图可知，电流表接入电路的量程为，分度值为，指针指在后的第一格，故其示数为。
2、电 负
【详解】
[1]带电体可以吸引轻小物体，摩擦过的气球会吸引细细的水流，说明摩擦使气球带上了电荷。
[2]当气球靠近带负电的小球，小球被排斥，根据电荷间的相互作用规律可知气球带负电。
3、同种电荷相互排斥 负电荷
【详解】
[1]验电器的金属箔带上同种电荷，同种电荷相排斥，金属箔会张开，验电器的工作原理是同种电荷相互排斥。
[2]用毛皮摩擦过的橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电荷。由于同种电荷相互排斥，所以其两个金属箔片会张开。
4、0.96A 0.24A
【详解】
[1]两灯并联，电流表A2测L2的电流，电流表A1测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，故A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为
I总＝1.2A
电流表A2选择的量程是0～0.6A，分度值是0.02A，即通过灯L2的电流为
I2＝0.24A
由并联电路电流的规律，通过灯L1的电流大小
I1＝I总﹣I2＝1.2A﹣0.24A＝0.96A
[2]由[1]知，通过L2中的电流为0.24A。
5、蒸发 静电
【详解】
[1]酒精是液体，涂抹到手上，会很快蒸发变成气态酒精。
[2]衣物之间由于相互摩擦容易发生摩擦起电现象，也就是静电现象，产生电火花后，会引起酒精燃烧。
三、计算题
1、（1）0.26A，1.3A；（2）1.04A；（3）1.3A
【详解】
解：（1）由电路图知道，两灯泡并联，A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，即A1选择0～0.6A量程，示数为0.26A；A2选择0～3A量程，示数为1.3A。
（2）由（1）知道，干路电流为1.3A，通过R1的电流为0.26A，由串联电路电流的特点知道，通过R2的电流为
I2=I-I1=1.3A-0.26A=1.04A
（3）由（1）知道，干路电流为1.3A。
答：（1）A1和A2示数分别为0.26A和1.3A；
（2）流过电阻R2的电流为1.04A；
（3）干路电流为1.3A。
2、（1）0.34A，0A；（2）0.26A；（3）0.15A
【详解】
解：（1）当开关S1接C，S2接B时，灯L2被短路，通过L2的电流为0A，只有L1的简单电路，电流表的读数就是通过L1的电流为0.34A。
（2）当开关S1接C，S2接A时，灯L1和L2的并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，则通过L2的电流是
I2=I-I1=0.6A﹣0.34A=0.26A
（3）当开关S1断开，S2接B时，灯L1和L2的串联，通过两个灯泡的电流相等，均为0.15A。
答：（1）通过灯L1的电流为0.34A，通过L2的电流为0A；
（2）通过L2的电流是0，26A；
（3）通过L2的电流为0.15A。
3、0.3A
【详解】
解：通过该灯的电流
I==0.3A
答：通过该灯的电流是0.3A。
4、（1）0.2A，0.2A；（2）0.34A，0A；（3）0.26A
【详解】
解：（1）当开关S1断开，S2接B时，灯L1、L2串联，电流表串联在电路中，电流表的读数为0.2A，电流表的读数就是通过灯L1、L2的电流为,其大小为
I1=I2=0.2A
（2）当开关S1接C，S2接B时，灯L2被短路，灯L1单独接入电路，通过灯L2的电流为0A，电流表的读数就是通过灯L1的电流，大小为0.34A。
（3）当开关S1接C，S2接A时，灯L1和L2并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，I1′=0.34A，则通过L2的电流是
I2′=I-I1′=0.6A-0.34A=0.26A
答：（1）当开关S1断开，S2接B时，通过灯L1和L2的电流分别为0.2A、0.2A；
（2）当开关S1接C，S2接B时，通过灯L1和L2的电流分别为0.34A、0A；
（3）当开关S1接C，S2接A时，通过L2的电流为0.26A。
