2021-2022学年基础强化人教版物理九年级全册第十九章生活用电难点解析试题（含答案解析）

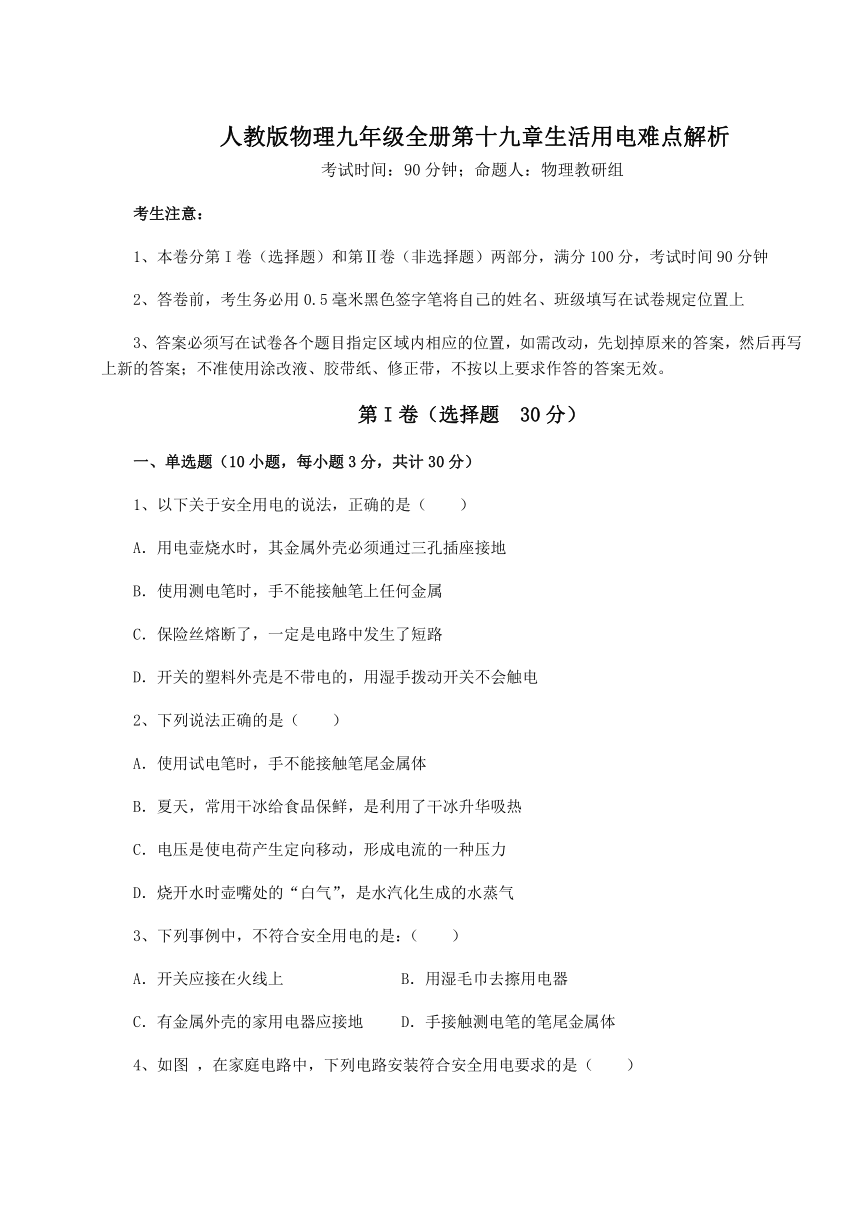

人教版物理九年级全册第十九章生活用电难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、以下关于安全用电的说法，正确的是（　　）
A．用电壶烧水时，其金属外壳必须通过三孔插座接地
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．开关的塑料外壳是不带电的，用湿手拨动开关不会触电
2、下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热
C．电压是使电荷产生定向移动，形成电流的一种压力
D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气
3、下列事例中，不符合安全用电的是：（　　）
A．开关应接在火线上 B．用湿毛巾去擦用电器
C．有金属外壳的家用电器应接地 D．手接触测电笔的笔尾金属体

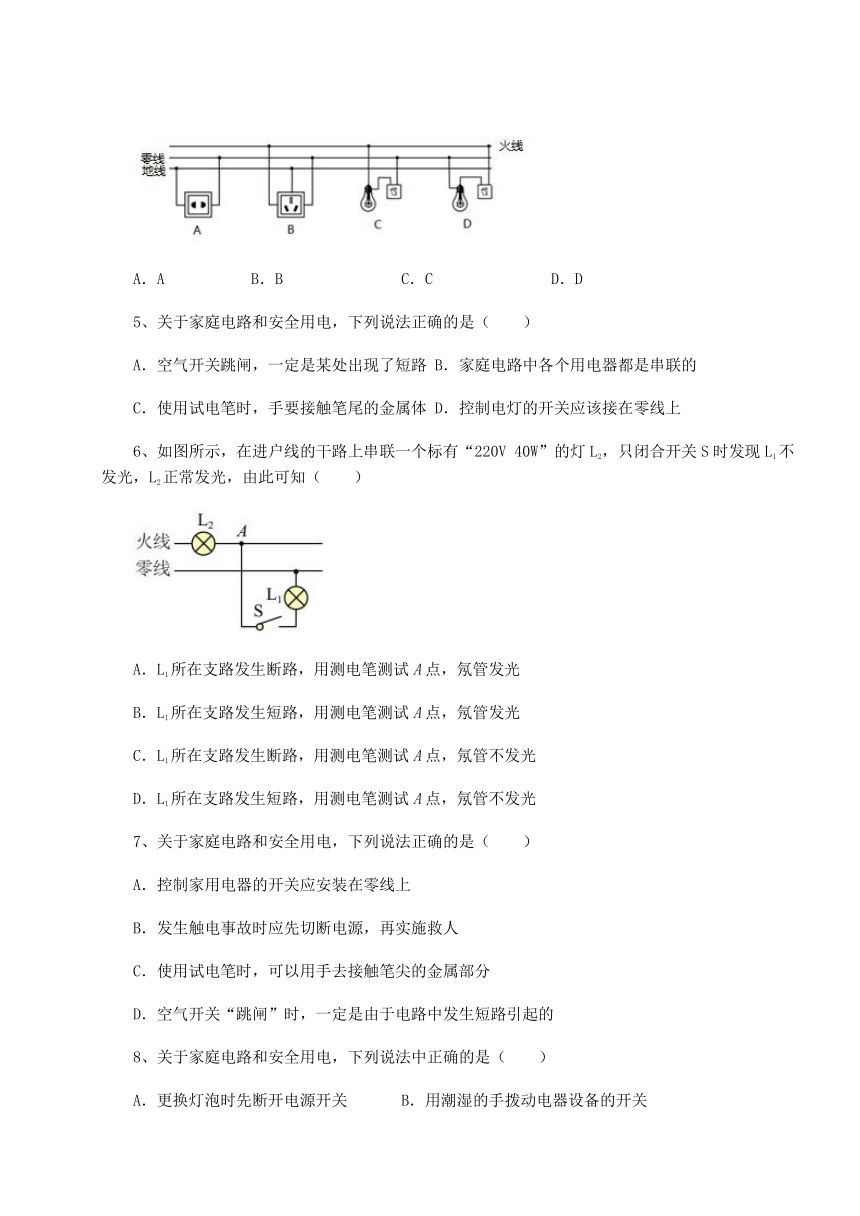

4、如图 ，在家庭电路中，下列电路安装符合安全用电要求的是（　　）
A．A B．B C．C D．D
5、关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸，一定是某处出现了短路 B．家庭电路中各个用电器都是串联的
C．使用试电笔时，手要接触笔尾的金属体 D．控制电灯的开关应该接在零线上
6、如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（　　）
A．L1所在支路发生断路，用测电笔测试A点，氖管发光
B．L1所在支路发生短路，用测电笔测试A点，氖管发光
C．L1所在支路发生断路，用测电笔测试A点，氖管不发光
D．L1所在支路发生短路，用测电笔测试A点，氖管不发光
7、关于家庭电路和安全用电，下列说法正确的是（　　）
A．控制家用电器的开关应安装在零线上
B．发生触电事故时应先切断电源，再实施救人
C．使用试电笔时，可以用手去接触笔尖的金属部分
D．空气开关“跳闸”时，一定是由于电路中发生短路引起的

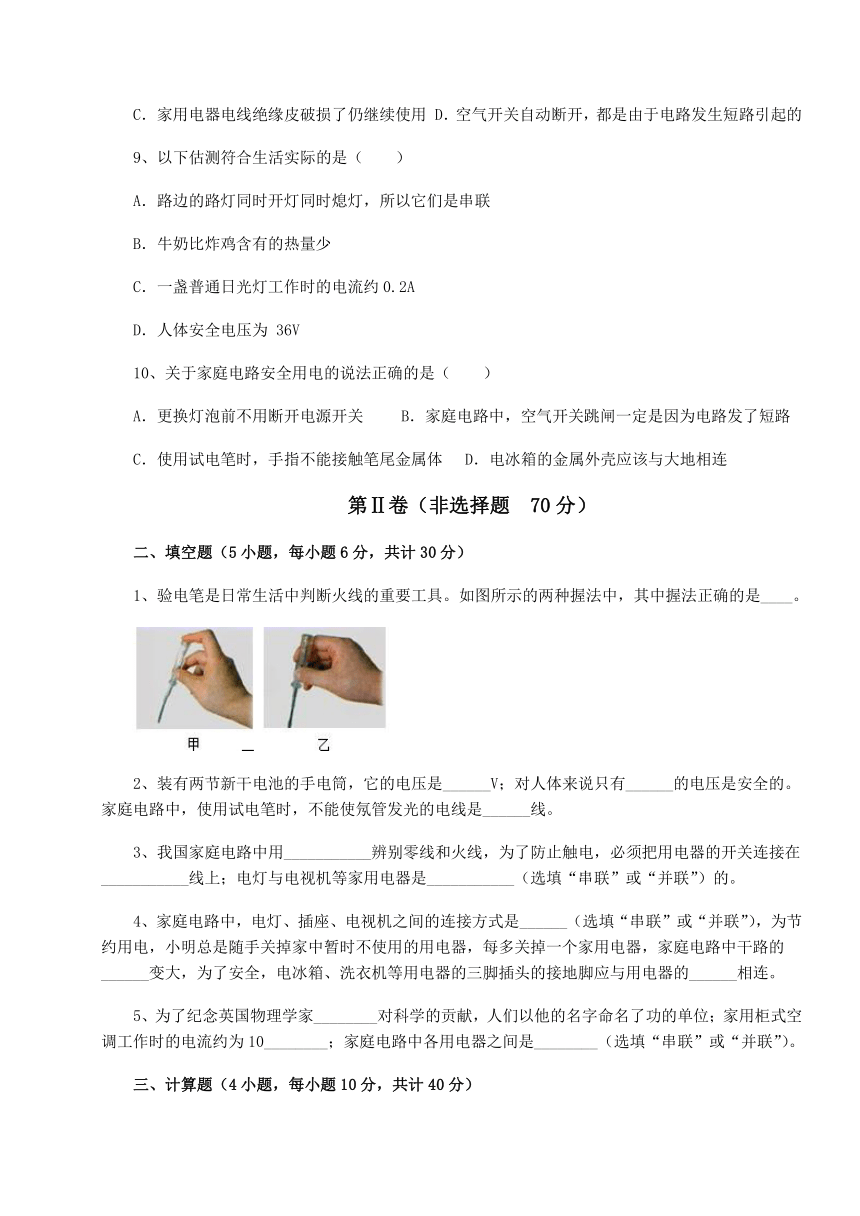

8、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
9、以下估测符合生活实际的是（　　）
A．路边的路灯同时开灯同时熄灯，所以它们是串联
B．牛奶比炸鸡含有的热量少
C．一盏普通日光灯工作时的电流约0.2A
D．人体安全电压为 36V
10、关于家庭电路安全用电的说法正确的是（　　）
A．更换灯泡前不用断开电源开关 B．家庭电路中，空气开关跳闸一定是因为电路发了短路
C．使用试电笔时，手指不能接触笔尾金属体 D．电冰箱的金属外壳应该与大地相连
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、验电笔是日常生活中判断火线的重要工具。如图所示的两种握法中，其中握法正确的是____。
2、装有两节新干电池的手电筒，它的电压是______V；对人体来说只有______的电压是安全的。家庭电路中，使用试电笔时，不能使氖管发光的电线是______线。
3、我国家庭电路中用___________辨别零线和火线，为了防止触电，必须把用电器的开关连接在___________线上；电灯与电视机等家用电器是___________（选填“串联”或“并联”）的。
4、家庭电路中，电灯、插座、电视机之间的连接方式是______（选填“串联”或“并联”），为节约用电，小明总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家庭电路中干路的______变大，为了安全，电冰箱、洗衣机等用电器的三脚插头的接地脚应与用电器的______相连。
5、为了纪念英国物理学家________对科学的贡献，人们以他的名字命名了功的单位；家用柜式空调工作时的电流约为10________；家庭电路中各用电器之间是________（选填“串联”或“并联”）。
三、计算题（4小题，每小题10分，共计40分）

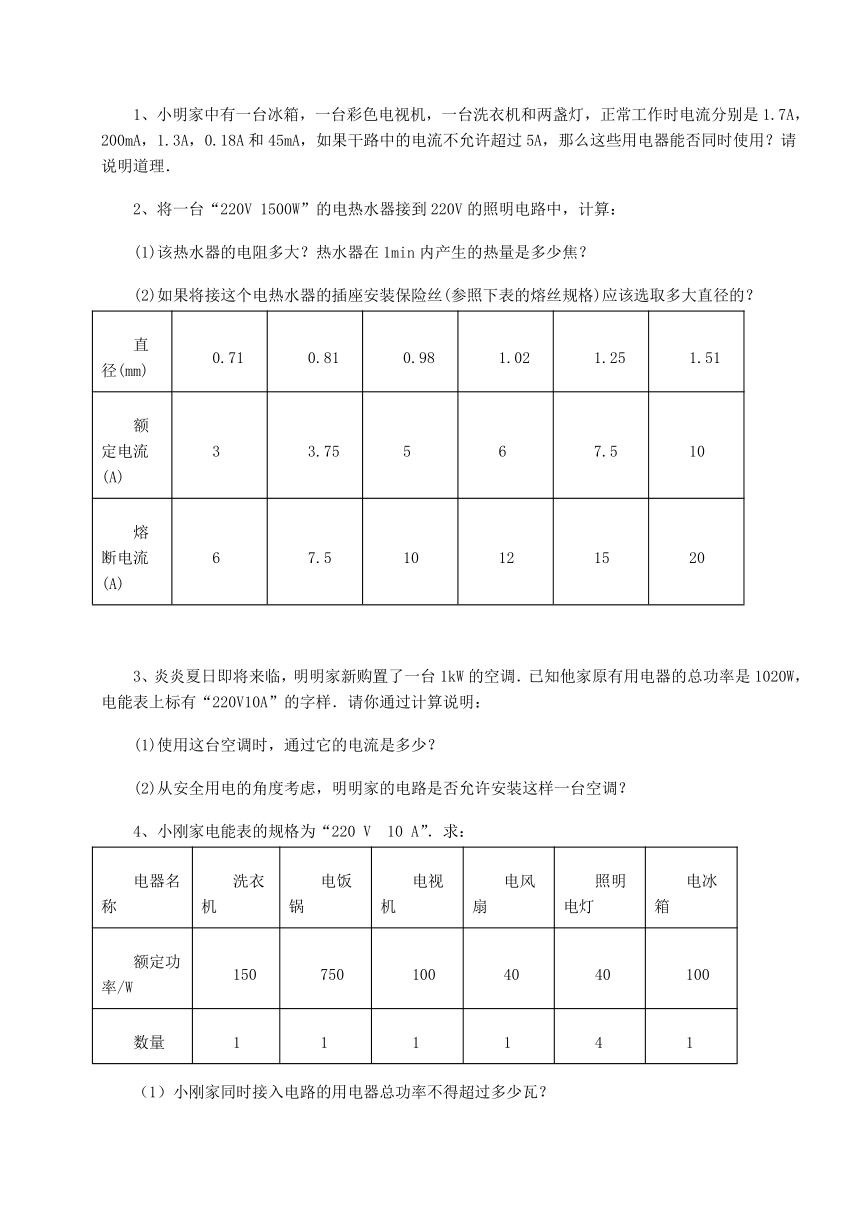

1、小明家中有一台冰箱，一台彩色电视机，一台洗衣机和两盏灯，正常工作时电流分别是1.7A，200mA，1.3A，0.18A和45mA，如果干路中的电流不允许超过5A，那么这些用电器能否同时使用？请说明道理．
2、将一台“220V 1500W”的电热水器接到220V的照明电路中，计算：
(1)该热水器的电阻多大？热水器在1min内产生的热量是多少焦？
(2)如果将接这个电热水器的插座安装保险丝(参照下表的熔丝规格)应该选取多大直径的？
直径(mm) 0.71 0.81 0.98 1.02 1.25 1.51
额定电流(A) 3 3.75 5 6 7.5 10
熔断电流(A) 6 7.5 10 12 15 20
3、炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
4、小刚家电能表的规格为“220 V　10 A”．求：
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1
（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？

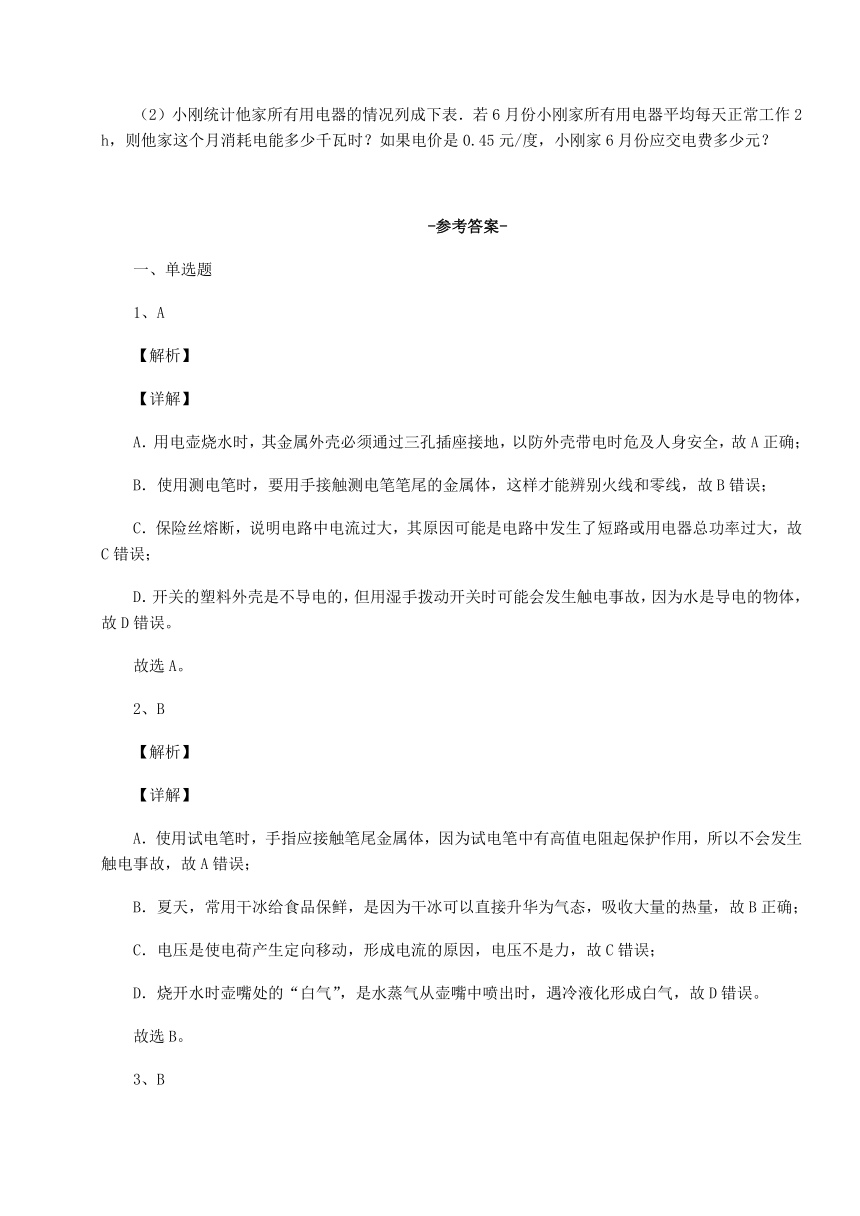

（2）小刚统计他家所有用电器的情况列成下表．若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．用电壶烧水时，其金属外壳必须通过三孔插座接地，以防外壳带电时危及人身安全，故A正确；
B．使用测电笔时，要用手接触测电笔笔尾的金属体，这样才能辨别火线和零线，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．开关的塑料外壳是不导电的，但用湿手拨动开关时可能会发生触电事故，因为水是导电的物体，故D错误。
故选A。
2、B
【解析】
【详解】
A．使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故A错误；
B．夏天，常用干冰给食品保鲜，是因为干冰可以直接升华为气态，吸收大量的热量，故B正确；
C．电压是使电荷产生定向移动，形成电流的原因，电压不是力，故C错误；
D．烧开水时壶嘴处的“白气”，是水蒸气从壶嘴中喷出时，遇冷液化形成白气，故D错误。
故选B。
3、B
【解析】
【详解】
A．控制家用电器的开关应安装在火线上，这样，断开开关时，用电器不带电，故A正确，不符合题意；
B．湿毛巾容易导电，不能用湿毛巾擦用电器，可能会因湿手、湿抹布导电而发生触电事故，故B错误，符合题意；
C．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故C正确，不符合题意；
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔尾金属体，不能碰到笔尖，防止发生触电，故D正确，不符合题意。
故选B。
4、D
【解析】
【详解】
A．两孔插座中左孔接零线，右孔接火线，故A不符合题意；
B．三孔插座中左孔接零线，右孔接火线，上孔接地线，故B不符合题意；
CD．根据安全用电的原则，开关要接在火线上，螺口灯的螺旋金属套一定要接在零线上，故C不符合题意，D符合题意。
故选D。
5、C
【解析】
【详解】
A．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大造成的，故A错误；
B．家庭电路中各个用电器之间互不影响，并且能正常工作，所以各用电器之间是并联的，故B错误；
C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故C正确；
D．为了用电的安全，控制电灯的开关应该接在火线上，故D错误。
故选C。
6、D
【解析】
【详解】
AC．假设L1所在支路发生断路，只闭合开关S时，根据电流的流向可知，没有电流流过L2，L2不发光，这与题意不符合，假设不成立，不是L1所在支路发生断路；故A、C不符合题意；
BD．假设L1所在支路发生短路，只闭合开关S时，根据电流的流向可知，有电流流过L2，L2发光，并且L2两端的电压为220V，灯L2的额定电压为220V，L2正常发光，L1不发光，这与题意相符合，假设成立，是L1所在支路发生短路，用测电笔测试A点，因为A点再灯泡L2的右侧与零线接触，所以氖管不发光，故B不符合题意，D符合题意。
故选D。
7、B
【解析】
【详解】
A．为了在检修电路时切断电路，保证人员的安全，控制家用电器的开关必须安装在火线上，故A错误；
B．发生触电事故时应先切断电源，再实施救人，因为人体是导体，如果直接接触触电的人，施救者也可能会触电，故B正确；
C．测电时，如果直接接触笔尖的金属部分，电流并没有通过电笔内的电阻，相当于电流直接通过人体，会触电，使用测电笔测电时，只能用手接触笔尾的金属部分，故C错误；
D．家庭电路中空气开关“跳闸”可能是发生了短路，也可能是用电器的总功率过大，故D错误。
故选B。
8、A
【解析】
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
9、C
【解析】
【详解】
A．路边的路灯总是同时开灯同时熄灯，当其中一盏灯泡损坏时，不影响其它灯泡的工作，所以它们是并联，故A不符合题意；
B．热量是过程量，不能说含有或者具有热量，故B不符合题意；
C．一盏普通日光灯功率约40W，则通过的电流约为
I==≈0.18A=180mA
0.2A与之比较接近，故C符合题意；
D．人体的安全电压是不高于36V，故D不符合题意。
故选C。
10、D
【解析】
【详解】
A．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故A错误；
B．家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C．使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故C错误；
D．有金属外壳的电冰箱应使用三孔插座，让金属外壳接地可以防止金属外壳带电而发生触电事故，故D正确。
故选D。
二、填空题
1、甲
【详解】
使用验电笔时，手要接触到笔尾的金属体才能形成回路，从而检验火线和零线，由图中可知正确的握法是甲。
2、3 不高于36 V 零
【详解】
[1]一节干电池电压为1.5V，故两节新干电池的手电筒，它的电压是3V。
[2]人体触电的程度与电流的大小和持续时间的长短有关。对人体来说，只有不高于36V的电压是安全的。
[3]火线与大地间的电压为220V，零线与大地间的电压为零。所以，使用试电笔时，不能使氖管发光的电线是零线。
3、试电笔 火 并联
【详解】
[1]用试电笔来辨别火线和零线，能使氖管发光的是火线，不能使火线发光的是零线。
[2]火线与零线、火线与地之间都有220V电压，按照安全用电的原则，在家庭电路中，开关应接在火线上，能防止触电事故的发生。
[3]为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中，所以电灯与电视机等家用电器是并联的。
4、并联 电阻 外壳
【详解】
[1]家庭电路中，电灯、插座、电视机之间互不影响，都能独立工作，其连接方式是并联。
[2]家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大。
[3]为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
5、焦耳 A 并联
【详解】
[1]人们为了纪念焦耳在物理学上的巨大贡献，以焦耳的名字命名了功和能量的单位。
[2]家用柜式空调工作时功率大约两千多瓦，家庭电路电压220V，根据P=UI可知家用柜式空调工作时通过的电流约为10A。
[3]家庭电路中各用电器都可以单独工作，互不影响，所以它们是并联的。
三、计算题
1、这些用电器能同时使用
【详解】
试题分析：家用电器的连接方式都是并联，根据并联电路电流规律算出这几个用电器工作时的总电流，然后和5A进行比较得出答案．
解：
∵家用电器都是并联的，
∴它们工作时的总电流：
I=1.7A+0.2A+1.3A+0.18A+0.045A=3.425A，
∵3.425A＜5A，
∴这些用电器能同时使用．
答：这些用电器能同时使用．
【点评】解答本题需要清楚家用电器的连接方式，计算时要将毫安换算成安．记住在并联电路中，干路中的电流等于各支路电流之和．
2、 (1) 32.27Ω； 9×104J；(2) 7.5A的熔丝，直径为1.25mm．
【详解】
(1)已知额定电压和额定功率，根据I=，P=UI得：热水器正常工作时的电阻：R==≈32.27Ω；热水器消耗的电能全部转化为内能，热水器在1min内产生的热量：Q=W=Pt=1500W×60s=9×104J；
(2)∵P=UI，∴电热水器的额定电流I==≈6.82A，熔丝的额定电流应稍大于6.82A，故选额定电流为7.5A的熔丝，直径为1.25mm.
3、 (1) 4.55 A；(2)允许．
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
4、（1）2200　（2）78　（3）35.1
【分析】
(1)已知电能表的额定电压和额定电流,根据公式P=UI可求小刚家电路的用电器最大功率.
(2)根据所给信息计算出他家用电器的总功率,再利用公式W=Pt计算6月份消耗的电能,已知电费的单价,可求小刚家6月份应交电费.
【详解】
(1)用电器的总功率P=UI=220V×10A=2200W.
所以小刚家同时接入电路的用电器总功率不得超过2200W.
(2)根据题意
P总=150W+750W+100W+40W+40W×4+100W=1.3kW,
6月份共30天,用电器工作的总时间t=2h×30=60h
一共消耗电能W=P总t=1.3kW×60h=70.8kWh
应交电费0.45元/度×70.8度=35.1元.
