第1节 杠杆
情境引入

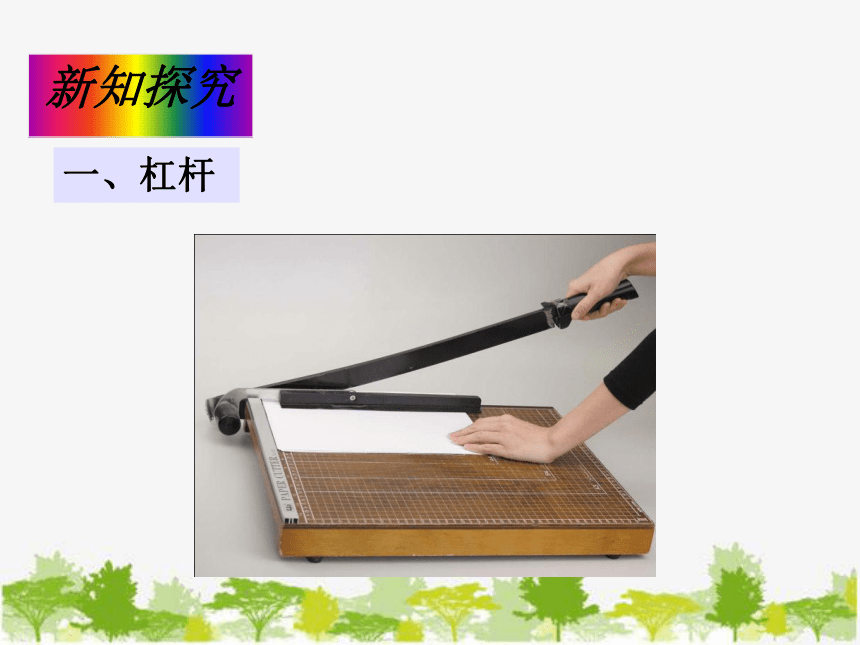

一、杠杆
新知探究

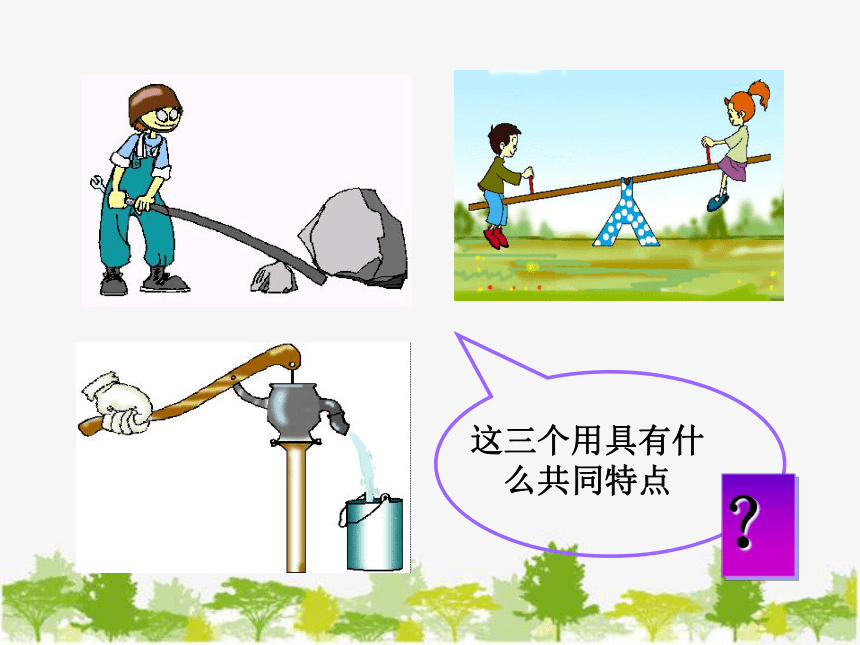

这三个用具有什
么共同特点
？

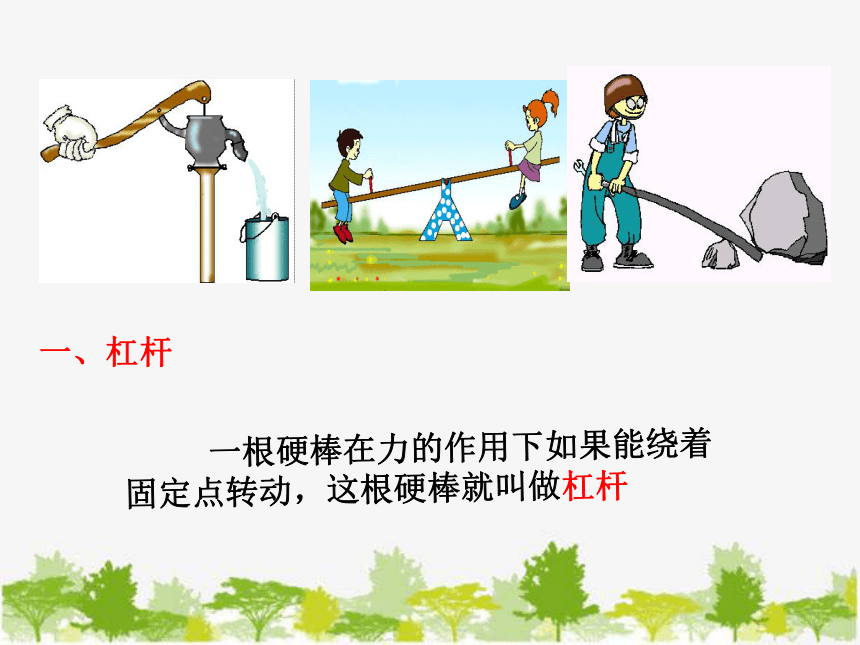

一根硬棒在力的作用下如果能绕着
固定点转动，这根硬棒就叫做杠杆
一、杠杆

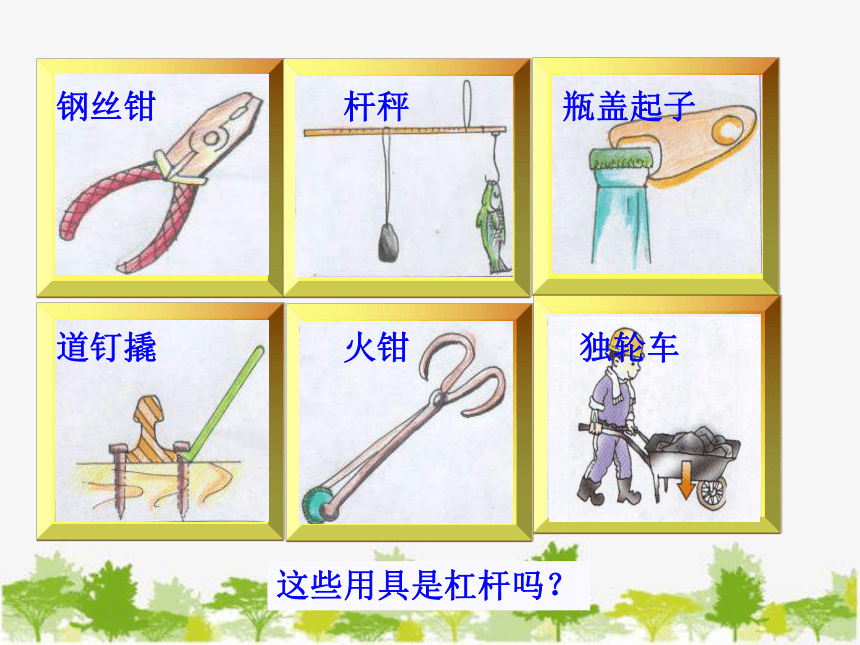

这些用具是杠杆吗？
钢丝钳 杆秤 瓶盖起子
道钉撬 火钳 独轮车

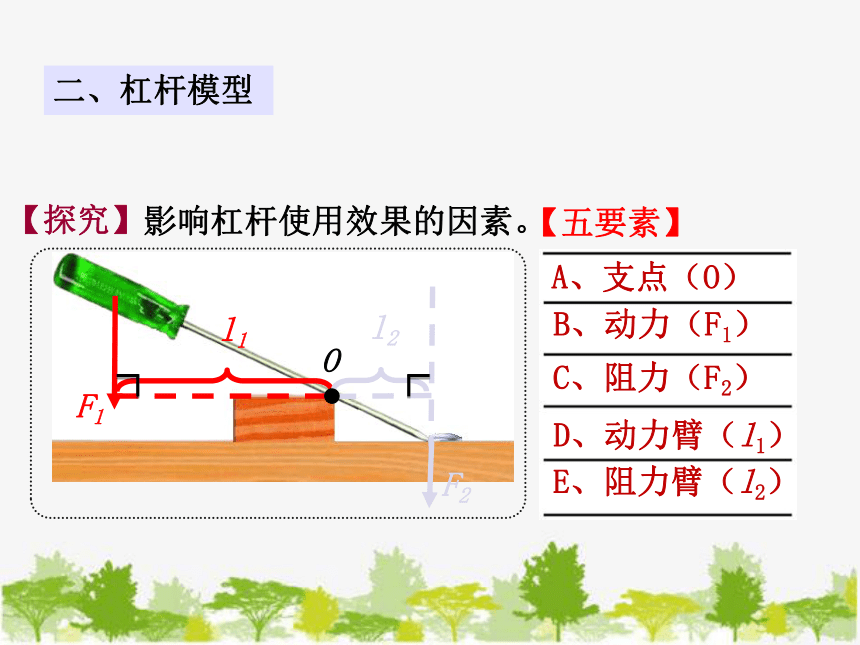

二、杠杆模型
影响杠杆使用效果的因素。
【探究】
A、支点（O）
B、动力（F1）
C、阻力（F2）
D、动力臂（l1）
E、阻力臂（l2）
【五要素】
l1
l2
O
F1
F2

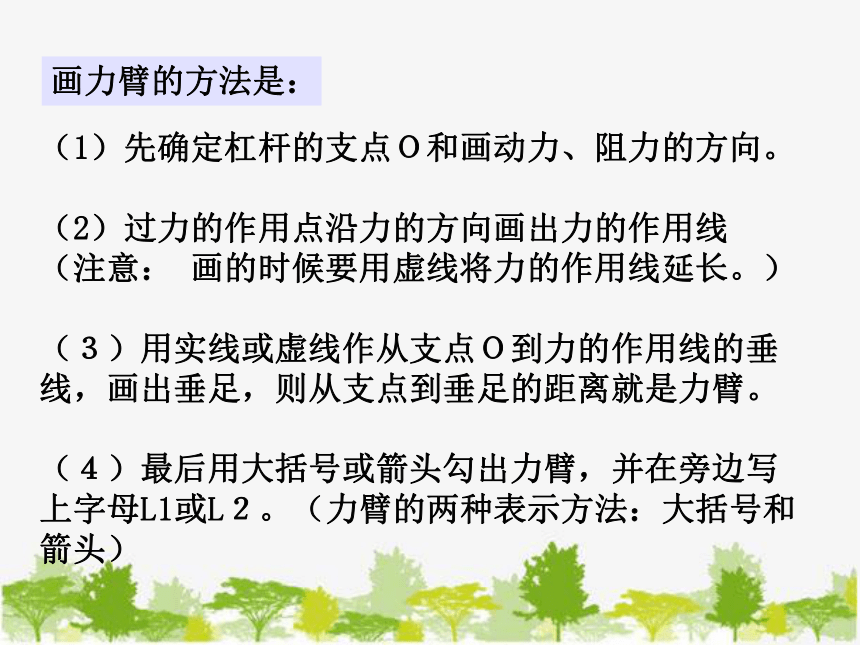

（1）先确定杠杆的支点Ｏ和画动力、阻力的方向。
（2）过力的作用点沿力的方向画出力的作用线
（注意： 画的时候要用虚线将力的作用线延长。）
（３）用实线或虚线作从支点Ｏ到力的作用线的垂线，画出垂足，则从支点到垂足的距离就是力臂。
（４）最后用大括号或箭头勾出力臂，并在旁边写上字母L1或L２。（力臂的两种表示方法：大括号和箭头）
画力臂的方法是：
F1
F2
L1
L2
O
试着画出各力和力臂
o
F1
F2
L1
L2
o
F1
F2
L2
L1
o
F1
F2
L1
L2
静止或缓慢的匀速圆周转动。
【平衡状态】
【活动】
杠杆满足什么条件才能处于平衡状态呢？
力大则对应力臂要小，力小则对应力臂要大
体重不同的两人能不能让跷跷板稳定下来？
【思考】
【猜想】
三、杠杆的平衡条件：
方案
C.实验中如何快速测得动（阻）力臂？
（多个钩码）
B.实验中如何方便地提供动力和阻力？
（平衡螺母）
A.实验中如何解决杠杆自重对平衡的影响？
（水平位置平衡）
（弹簧测力计）
（刻度尺）
（在杠杆上标记均匀刻度）
实验步骤：
1.调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。
2.在杠杆的左侧挂上适量的钩码，用弹簧测力计在竖直方向拉，使杠杆在水平位置平衡，记下弹簧测力计示数。
3.改变钩码数量或位置，重复上面的步骤，得出三组数据。
【实验过程】
归纳总结实验结论。
　杠杆平衡时，动力×动力臂=阻力×阻力臂。
次数 动力F1/N 阻力F2/N 动力臂l1/m 阻力臂l2/m
1
2
3
4
5
6
【实验评估】
1. 为什么要调节杠杆在水平位置平衡？
2. 为什么要进行多次实验探究？
（消除杠杆自重的影响）
（便于测量相应的力臂）
（便于从实验数据中归纳总结出可靠的一般规律）
【思考】
给我一个支点和一根足够长的硬
棒，我就能撬动地球。
——阿基米德
阿基米德撬地球的杠杆应该有什么特点呢？
1
省力杠杆
省力杠杆有哪些特点？
【杠杆的分类】
【特点】
动力臂大于阻力臂
动力小于阻力，省力
费距离
【实例】
起子
羊角锤
压水井手柄等
四、杠杆的分类
2
费力杠杆
【杠杆的分类】
【特点】
动力臂小于阻力臂
动力大于阻力，费力
省距离
【实例】
船桨等
笤帚
筷子
费力杠杆有哪些特点？
镊子
3
等臂杠杆
天平如果不等臂怎么修正？
【杠杆的分类】
【特点】
动力臂等于阻力臂
动力等于阻力，
不费力不省距离
【实例】
天平等
（等量替代）
例、如图所示,在一个轻质杠杆
的中点挂一重物,在杆的另
一端施加一个动力F，使杠
杆保持平衡,然后向右转动
F至水平方向，这一过程中
F变化情况是 ( )
A.一直增大 B.一直减小
C.先变小后变大 D.先变大后变小
思考：如何确定出使杠杆平衡的最小动力呢？
1．下列工具在正常使用中，属于费力杠杆的是
（ ）
A．启瓶器
B．切纸铡刀
C．食品夹
D．羊角锤
随堂练习
C
2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向
端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该 ，此时弹簧测力计的示数为 。
水平
右
2
O
A
C
B
竖直向上
2 N
　　3．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
B
F3
F1
F2
O
L1
L3
L2
　　4．一根粗细均匀的木棒重500 N，一头着地，求:抬起另一端所需最小的力有多大？
