光的反射和折射第二课时

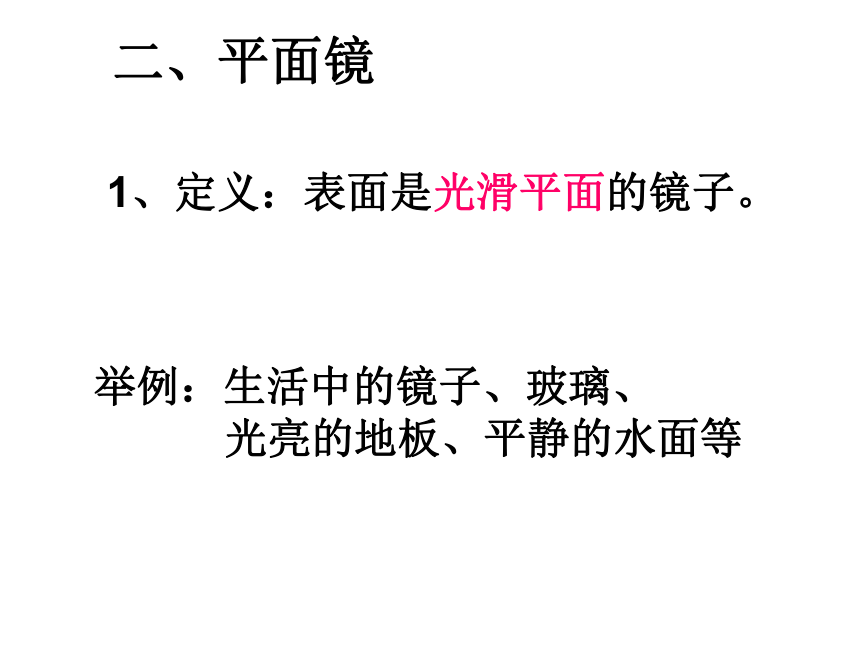

课件24张PPT。光的反射和折射第2课时二、平面镜1、定义：表面是光滑平面的镜子。举例：生活中的镜子、玻璃、

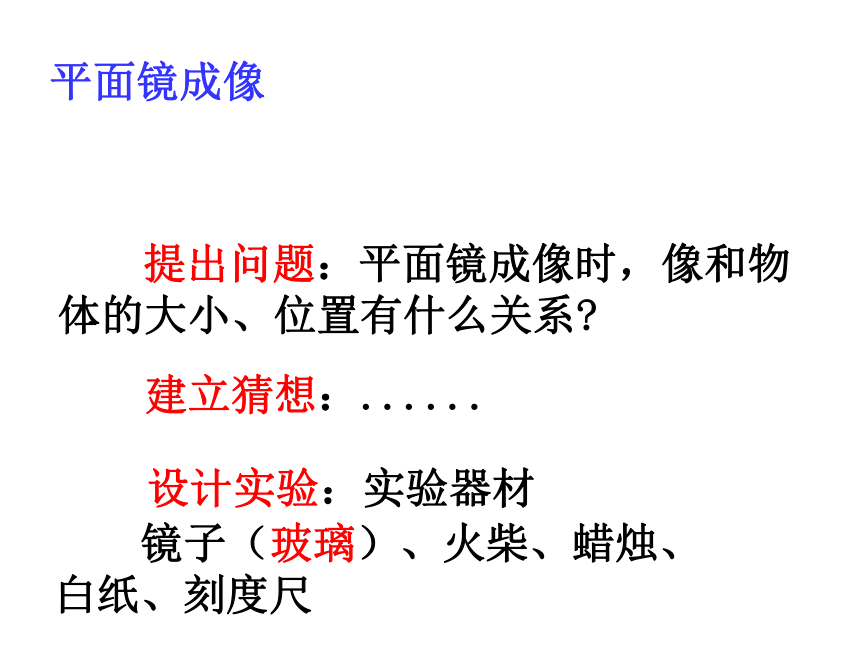

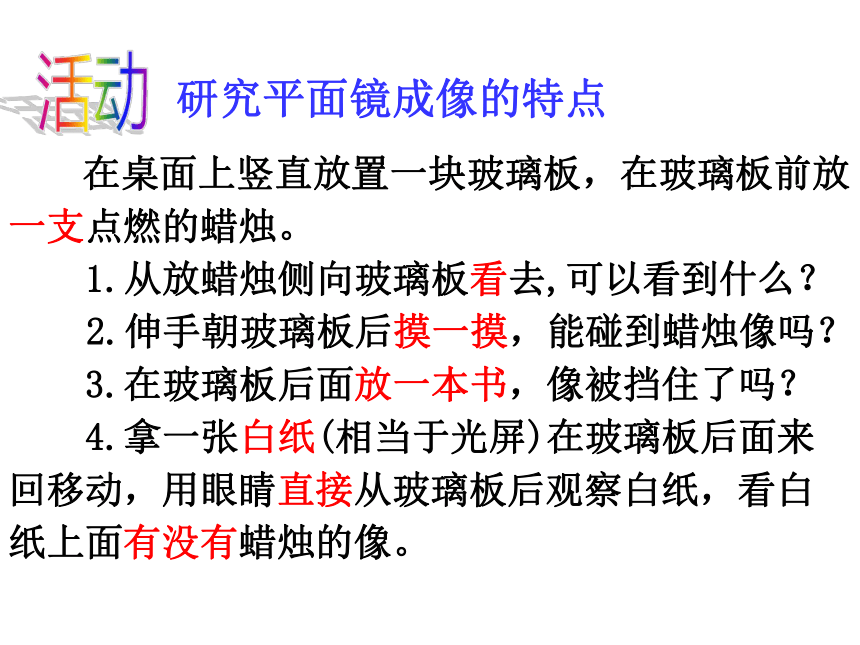

光亮的地板、平静的水面等 平面镜成像 提出问题：平面镜成像时，像和物体的大小、位置有什么关系? 建立猜想：......设计实验：实验器材 镜子（玻璃）、火柴、蜡烛、白纸、刻度尺研究平面镜成像的特点活动 在桌面上竖直放置一块玻璃板，在玻璃板前放一支点燃的蜡烛。
1.从放蜡烛侧向玻璃板看去,可以看到什么？
2.伸手朝玻璃板后摸一摸，能碰到蜡烛像吗？
3.在玻璃板后面放一本书，像被挡住了吗？

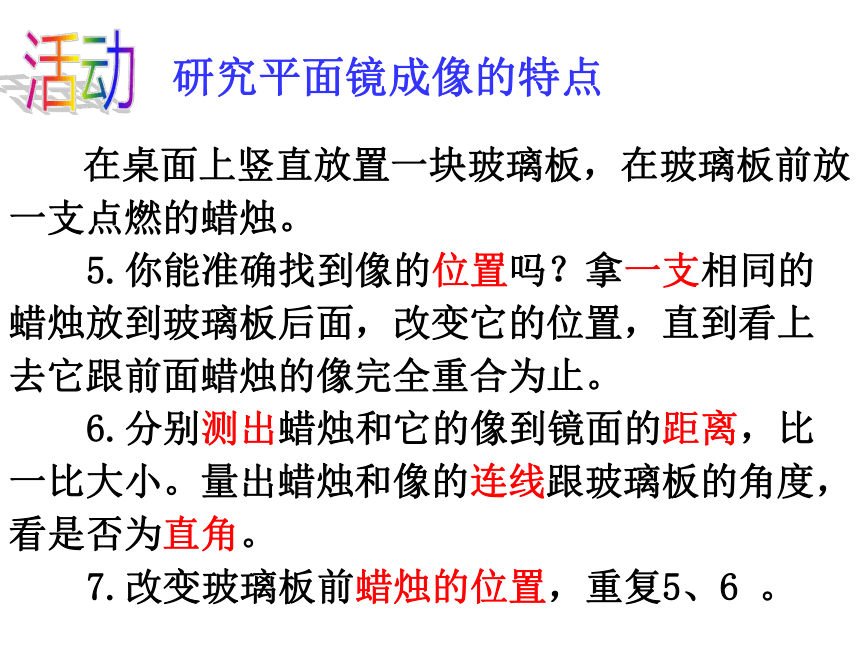

4.拿一张白纸(相当于光屏)在玻璃板后面来回移动，用眼睛直接从玻璃板后观察白纸，看白纸上面有没有蜡烛的像。研究平面镜成像的特点活动 在桌面上竖直放置一块玻璃板，在玻璃板前放一支点燃的蜡烛。
5.你能准确找到像的位置吗？拿一支相同的蜡烛放到玻璃板后面，改变它的位置，直到看上去它跟前面蜡烛的像完全重合为止。
6.分别测出蜡烛和它的像到镜面的距离，比一比大小。量出蜡烛和像的连线跟玻璃板的角度，看是否为直角。

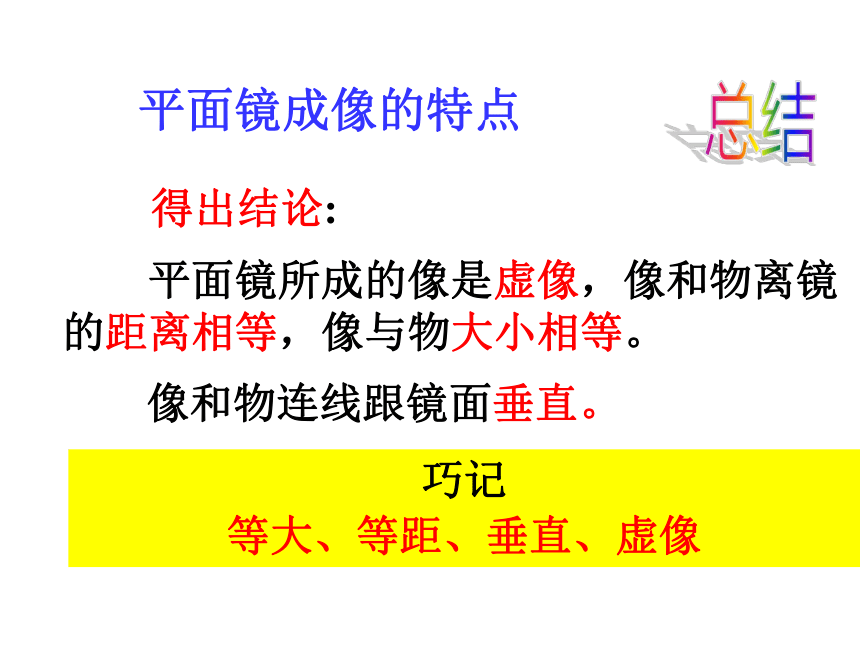

7.改变玻璃板前蜡烛的位置，重复5、6 。平面镜成像的特点 平面镜所成的像是虚像，像和物离镜的距离相等，像与物大小相等。 像和物连线跟镜面垂直。 巧记

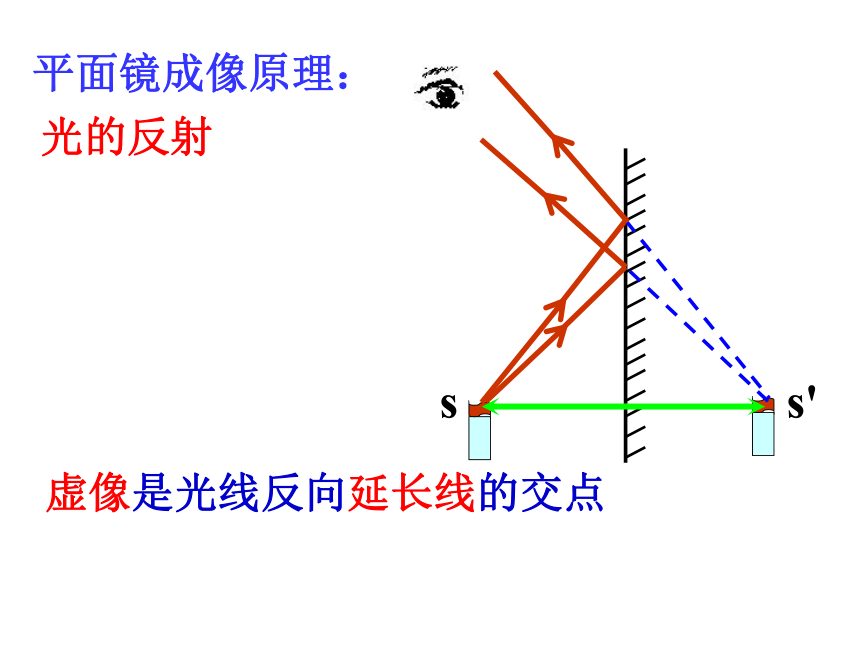

等大、等距、垂直、虚像 总结得出结论:ss'平面镜成像原理：光的反射 虚像是光线反向延长线的交点 一、平面镜成像的光路图绘制：作光路图要注意的几点： （2）箭头要画准；（光线的箭头要画在中间；物体的箭头要画在线端。）（3）光路要完整。（要满足光的反射定律，即：三线共面、法线居中、二角相等。）（1）实线、虚线要画正确；（“三实”、“三虚”）“三实”：光线、物体、实像要画实线“三虚”：光线反向延长线、法线、虚像要画虚线平面镜成像的作图 如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图A`B`第一步：画垂线第二步：标直角第三步：找等距第四步：标符号第五步：画虚像你现在知道水中倒影是怎样形成的吗？练一练：1.8m高的人站在平面镜前，距镜面0.5m，他在镜中的像高____m.当他后退0.5m时，他在镜中的像高____m，像距镜面___m。1.81.81ABA’B’用对称法画出平面镜中的像找到平面镜的位置画出光路图成像改变光路方向平面镜的作用2、什么是凸面镜和凹面镜吗？请阅读课本3、凸面镜和凹面镜各有什么作用？议一议1、你见过凸面镜和凹面镜吗？ 4、你知道在哪些地方用到凸面镜和
凹面镜吗？三、球面镜F F面镜实焦点
虚焦点会聚作用
发散作用凹（内反）
凸（外反）车灯等
后视镜等球面镜：反射面是球面的一部分1.一个人逐渐走近平面镜，他在平面镜中像是如何变化？2.如图所示，F在镜中的像正确的是（ ）D（大小不变，靠近平面镜）练一练3、在水深为2 米的湖面上, 倒映着岸边5 米高的大树, 树尖在水中的虚像距水面的距离是( 　　　　)。
4、人站在竖直放置的穿衣镜前4 米处, 若人以0.4 米/ 秒的速度向镜移动5 秒后, 人与镜中的像距离为(　　　 ), 此时像的大小(　　　)。
5、人站在竖直挂着的平面镜的正前方，以1米/秒的速度靠近平面镜，则像相对于人的速度( )米/秒.
4米不变5米请根据平面镜成象的规律作出物体在平面镜中所成的象ABABAB1、入射光线AO沿水平方向射入，要使反射光线斜向上并与水平面成450角，应如何放置平面镜？（如果成900呢？）AO450AOBB让我来放一放1、在下图中，由点光源A发出的一条光线被平面镜反射后经过B点，试做出光路图。MNAB让我试一试A’
