2021-2022学年人教版物理八年级上册第五章透镜及其应用专题测评试题（有答案）

物理八年级上册第五章透镜及其应用专题测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、某人用照相机拍自己的平面镜中的像（ ）
A．拍不到，因为平面镜成的是虚像
B．拍不到，因为平面镜成的是实像
C．能拍到，但底片上的像与镜中人的上、下、左、右都相反
D．能拍到，但底片上的像与镜中人左、右相反
2、下列现象中，属于光的反射现象的是:
A. 用放大镜观看地图;
B．从平面镜中看到自己的像;
C．夜晚，在路灯下出现人的影子;
D. 斜插入水中的筷子，在水中的部分看起来向上弯折.
3、甲在阳光充足的教室内，小阳手持一个焦距为10cm的凸透镜在白墙和窗户之间移动，可以在墙上看到窗户的像，这个像是
A.倒立、等大的 B倒立、缩小的
C.正立、放大的 D正立、缩小的
4、图6是物体A通过凸透镜（透镜未标出）成像的示意图。当凸透镜放在哪点时，才能产生图中所成的像A’( )
A.a点 B.b点 C.c点 D.d点
5、如图所示，将焦距为10cm的凸透镜固定在光具座50cm刻度线处，此时在光屏中心已成烛焰清晰的像，下列说法正确的是
A．此时烛焰在光屏上的成像特点于投影仪成像特点相同
B．若蜡烛移至20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的像
C．若蜡烛移至45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的像
D．在图示中的烛焰和凸透镜之间放一副近视镜，将光屏左移可再次成清晰的像
6、春节时你想给家人拍照留念，则家人到照相机的镜头的距离u必须满足什么条件 ( )　　
A．>f B．>2f C．=2f D．>f且<2f

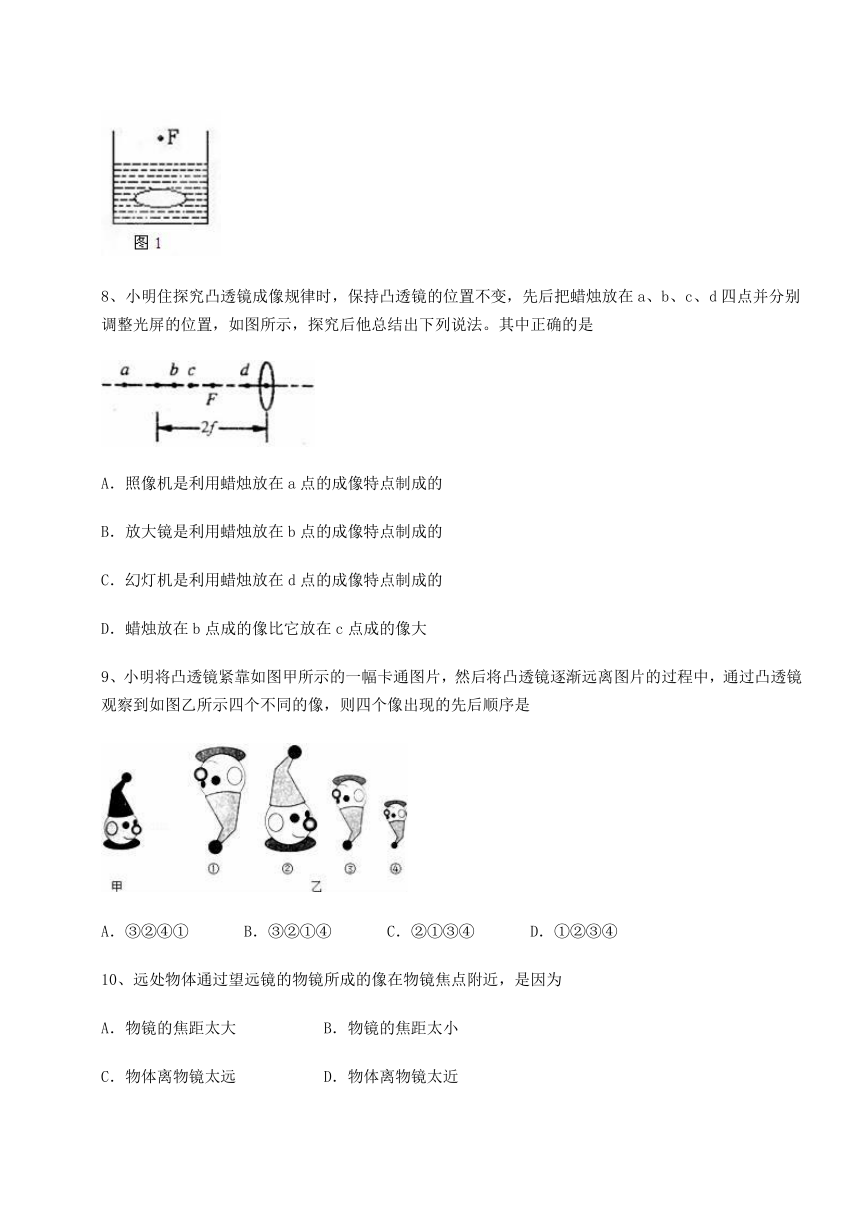

7、把一个凸透镜固定于薄壁玻璃筒中间，在凸透镜的焦点F处放一个点光源S，然后注入水，使水面处于光源S和凸透镜之间，如图1所示，为使凸透镜折射后的光线是一束平行光，则光源的位置
A．应适当升高 B．应适当降低
C．应不动 D．无论怎样变动，均无法实现
8、小明住探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法。其中正确的是
A．照像机是利用蜡烛放在a点的成像特点制成的
B．放大镜是利用蜡烛放在b点的成像特点制成的
C．幻灯机是利用蜡烛放在d点的成像特点制成的
D．蜡烛放在b点成的像比它放在c点成的像大
9、小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是
A．③②④① B．③②①④ C．②①③④ D．①②③④
10、远处物体通过望远镜的物镜所成的像在物镜焦点附近，是因为
A．物镜的焦距太大 B．物镜的焦距太小
C．物体离物镜太远 D．物体离物镜太近

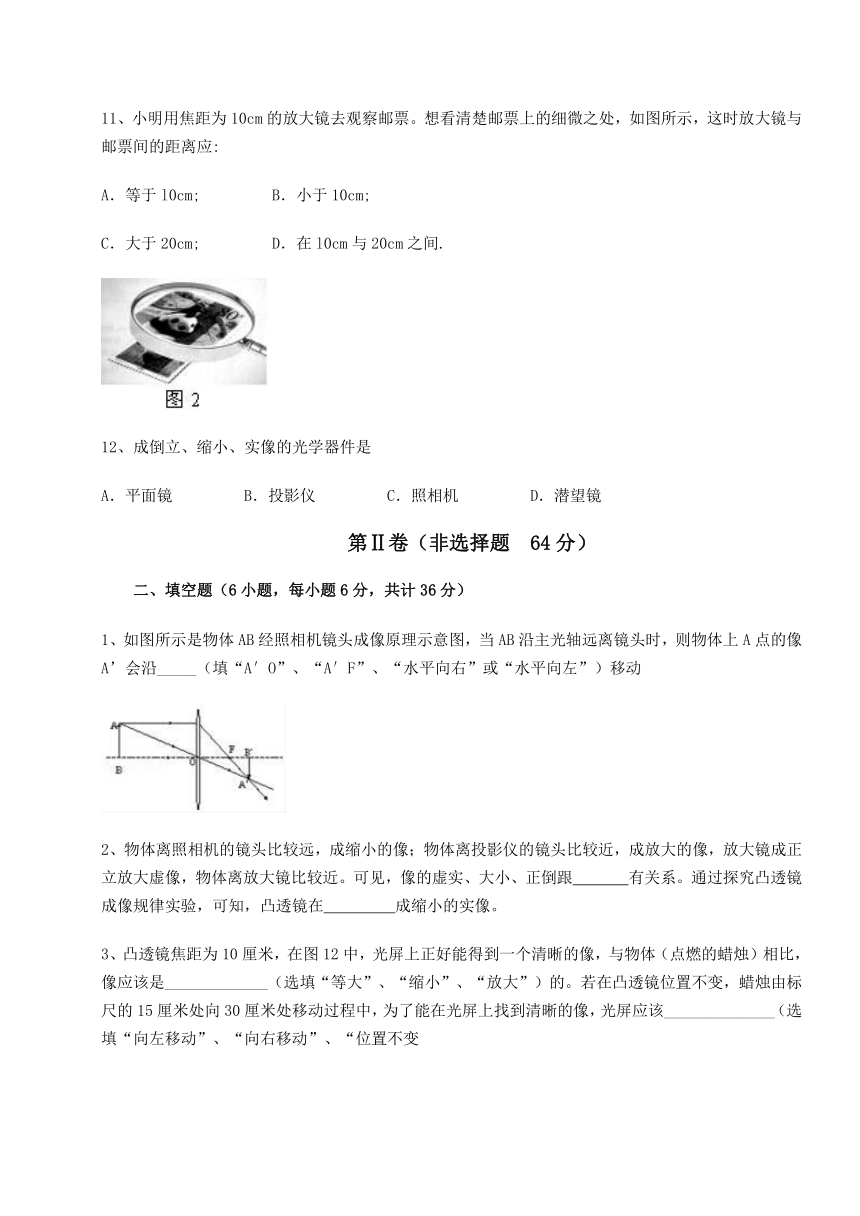

11、小明用焦距为10cm的放大镜去观察邮票。想看清楚邮票上的细微之处，如图所示，这时放大镜与邮票间的距离应:
A．等于l0cm; B．小于10cm;
C．大于20cm; D．在l0cm与20cm之间.
12、成倒立、缩小、实像的光学器件是
A．平面镜 B．投影仪 C．照相机 D．潜望镜
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、如图所示是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A’会沿_____（填“A′O”、“A′F”、“水平向右”或“水平向左”）移动
2、物体离照相机的镜头比较远，成缩小的像；物体离投影仪的镜头比较近，成放大的像，放大镜成正立放大虚像，物体离放大镜比较近。可见，像的虚实、大小、正倒跟 有关系。通过探究凸透镜成像规律实验，可知，凸透镜在 成缩小的实像。
3、凸透镜焦距为10厘米，在图12中，光屏上正好能得到一个清晰的像，与物体（点燃的蜡烛）相比，像应该是_____________（选填“等大”、“缩小”、“放大”）的。若在凸透镜位置不变，蜡烛由标尺的15厘米处向30厘米处移动过程中，为了能在光屏上找到清晰的像，光屏应该______________（选填“向左移动”、“向右移动”、“位置不变
4、照相机用光圈控制____的光的多少，某人拍摄明亮的物体之后又去拍摄暗淡的物体，光圈应适当____（填“开大”或“缩小”）
5、小刚用已经调节好的照相机将位于充满水的水池底部一个美丽的图案拍摄下来。当把水排掉后，小刚仍然想在原来的位置用此照相机拍到这个图案清晰的照片，他应该调整照相机，使镜头___________。（选填“前伸”、“后缩”或“不动”）
6、人眼结构中的晶状体相当于一个 镜，来自物体的光经过晶状体在视网膜上成倒立缩小的像。人眼观察物体最清晰而又不易疲劳的距离。叫做明视距离。根据老花眼的结构可判定，老花眼的明视距离 （选填“大于”、“等于”或“小于”）正常人眼的明视距离。
三、实验探究（2小题，每小题14分，共计28分）
1、小娟在探究某光学元件成像规律实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图16甲所示，又用这种有同样大小方格的白纸板做光屏。将发光物体、某光学元件和光屏组装到光具座上并调整好。
（1）当发光物体在a点时，如图16乙所示，在光屏上成的像如图丙所示．则光屏上的像是倒立、 （选填“放大”，“等大”或“缩小”）的实像。
（2）该光学元件名称应该是 A．平面镜 B．凸透镜 C．玻璃板 D．三者均可
（3）将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到
为止。光屏上成像的尺寸比物体 （选填“大”或“小”）。
2、某同学为进一步了解“视力矫正”的原理，利用如图所示的探究凸透镜成像规律的装置做了实验。他在发光体和凸透镜之间放置不同类型的眼镜片，观察到了如下现象。
（1）将近视眼镜片放在发光体与凸透镜之间，光屏上原来清晰的像变模糊了；使光屏（填“靠近”或“远离”）透镜，又能在光屏上看到发光体清晰的像。由此可知，在近视眼得到矫正之前，物体的像成在视网膜的（填“前方”或“后方）。
（2）取下近视眼镜片，重新调整光屏的位置，使它上面的像再次变得清晰，然后将另一个远视眼镜片放在发光体和凸透镜之间，光屏上原来清晰的像又变模糊了；再使光屏（填“靠近”或“远离”）透镜，又可以在光屏上看到发光体清晰的像。这说明矫正远视眼的眼镜片对光有作用。
-参考答案-
一、单选题
1、答案：C
2、答：B
3、答案：B
4、答： C
5、答案： B
【解析】A. 如图此时物距大于像距，成倒立缩小的实像，所以此成像特点与照相机成像特点相同，故A错误；
B. 若蜡烛移至20cm刻度线处，即物距继续增大，则像距应减小，像变得更小，所以移动光屏，可在光屏上呈现烛焰清晰缩小的像，故B正确；
C. 如图此时光屏到凸透镜的距离为17cm，且像距位于一倍到二倍焦距之间，得：
，解得：，所以若蜡烛移至45cm刻度线处，此时物距小于焦距，不能成实像，故C错误；
D. 在图示中的烛焰和凸透镜之间放一副近视镜，即凹透镜，此时光线会发散一些，像右移，所以将光屏右移可再次成清晰的像，故D错误；
故选B。
点睛：凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大。
6、答：Ｂ
7、答案：B
8、答案： A
9、答案： C
【解析】小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.
10、答案： C
11、答：B
12、答案：C
二、填空题
1、答案：A'F
【分析】
掌握凸透镜成像的规律，根据凸透镜成实像时，遵循物近像远像变大的特点及过光心的光线传播方向不变的特点进行分析．
【详解】
当AB沿主光轴远离镜头时，物距变大，此时像距应该减小，成的像也减小，像会整体沿水平方向向左移动；
因为平行于主光轴的光线经过凸透镜后始终通过焦点并会聚到像点，所以像A’会沿A'F的方向移动．
2、答案：物体离透镜的距离(物距)；二倍焦距以外(u>2f)
3、答案：缩小；向右移动
4、答案：进入镜头、开大
5、答案：后缩
6、答案：凸透 大于
三、实验探究
1、答案：(1) 缩小 ； (2) B ； (3) 光屏上再次成清晰的像 ； 小
2、答案：（1）远离；前方；（2）靠近；会聚
【解析】（1）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散作用是使原来会聚成像的光线错后会聚，像距变大，光屏应远离凸透镜，才能得到清晰的像； 近视眼镜可以使像远离凸透镜，故近视眼得到矫正之前，物体的像成在视网膜的前方； （2）取下近视镜片，重新调整光屏的位置，使它上面的像再次变得清晰，然后将另一个远视眼镜片放在发光体和凸透镜之间，光屏上原来清晰的像又变模糊了；再使光屏靠近透镜，又可以在光屏上看到发光体清晰的像，说明远视眼镜对光线有会聚作用。
