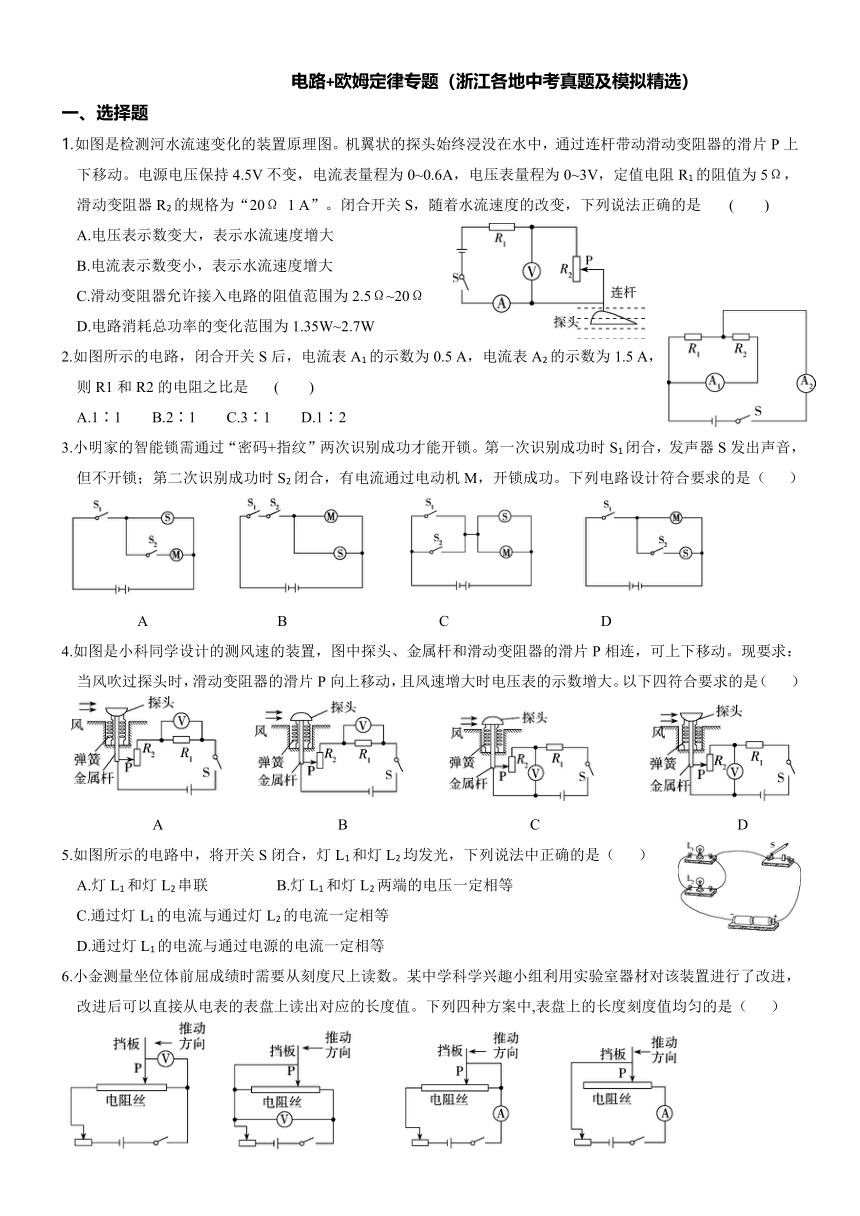

电路+欧姆定律专题（浙江各地中考真题及模拟精选）
一、选择题
1.如图是检测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“20Ω 1 A”。闭合开关S，随着水流速度的改变，下列说法正确的是 ( )
A.电压表示数变大，表示水流速度增大
B.电流表示数变小，表示水流速度增大
C.滑动变阻器允许接入电路的阻值范围为2.5Ω~20Ω
D.电路消耗总功率的变化范围为1.35W~2.7W
2.如图所示的电路，闭合开关S后，电流表A1的示数为0.5 A，电流表A2的示数为1.5 A，
则R1和R2的电阻之比是 ( )
A.1∶1 B.2∶1 C.3∶1 D.1∶2
3.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（ ）
A B C D
4.如图是小科同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大。以下四符合要求的是（ ）
A B C D
5.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ）
A.灯L1和灯L2串联 B.灯L1和灯L2两端的电压一定相等
C.通过灯L1的电流与通过灯L2的电流一定相等
D.通过灯L1的电流与通过电源的电流一定相等
6.小金测量坐位体前屈成绩时需要从刻度尺上读数。某中学科学兴趣小组利用实验室器材对该装置进行了改进，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中,表盘上的长度刻度值均匀的是（ ）
A B C D

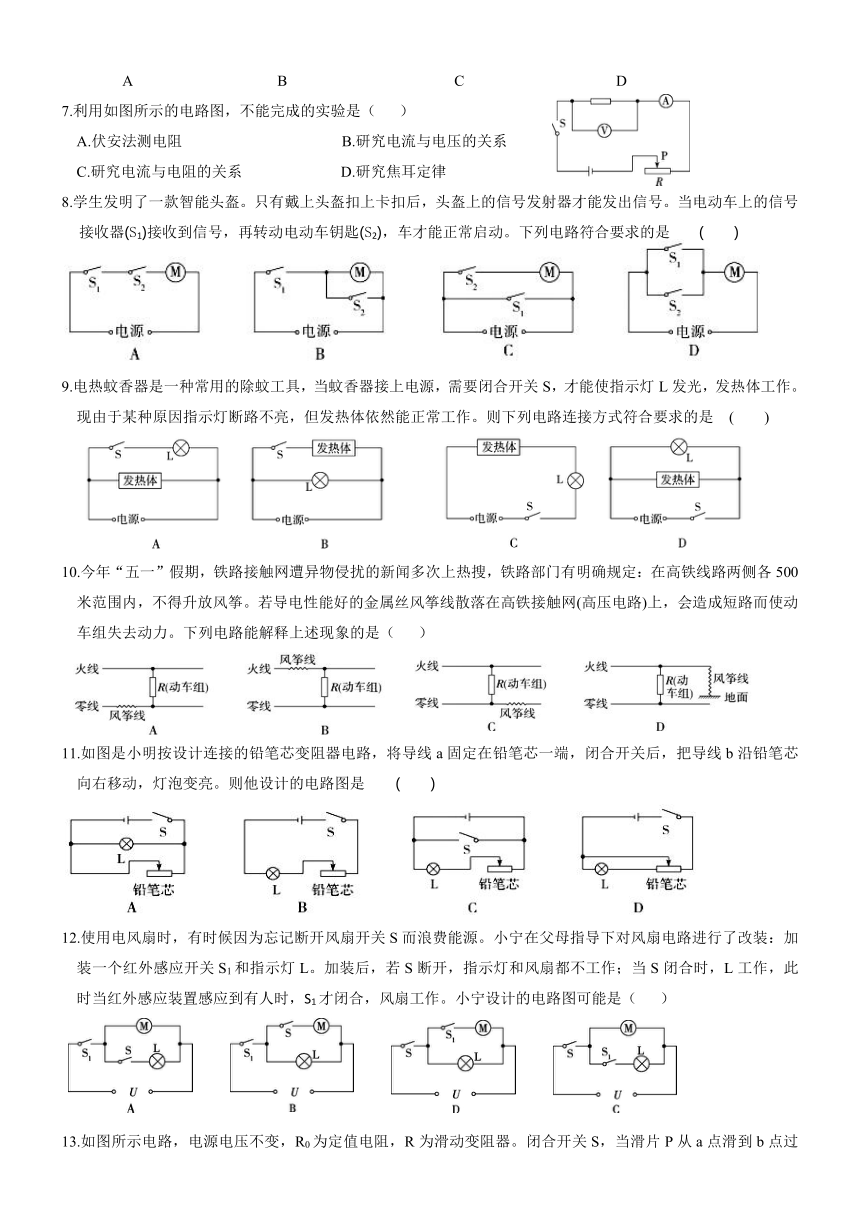

7.利用如图所示的电路图，不能完成的实验是（ ）
A.伏安法测电阻 B.研究电流与电压的关系
C.研究电流与电阻的关系 D.研究焦耳定律
8.学生发明了一款智能头盔。只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动。下列电路符合要求的是 ( )
9.电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是 ( )
10.今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（ ）
11.如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是 ( )
12.使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（ ）

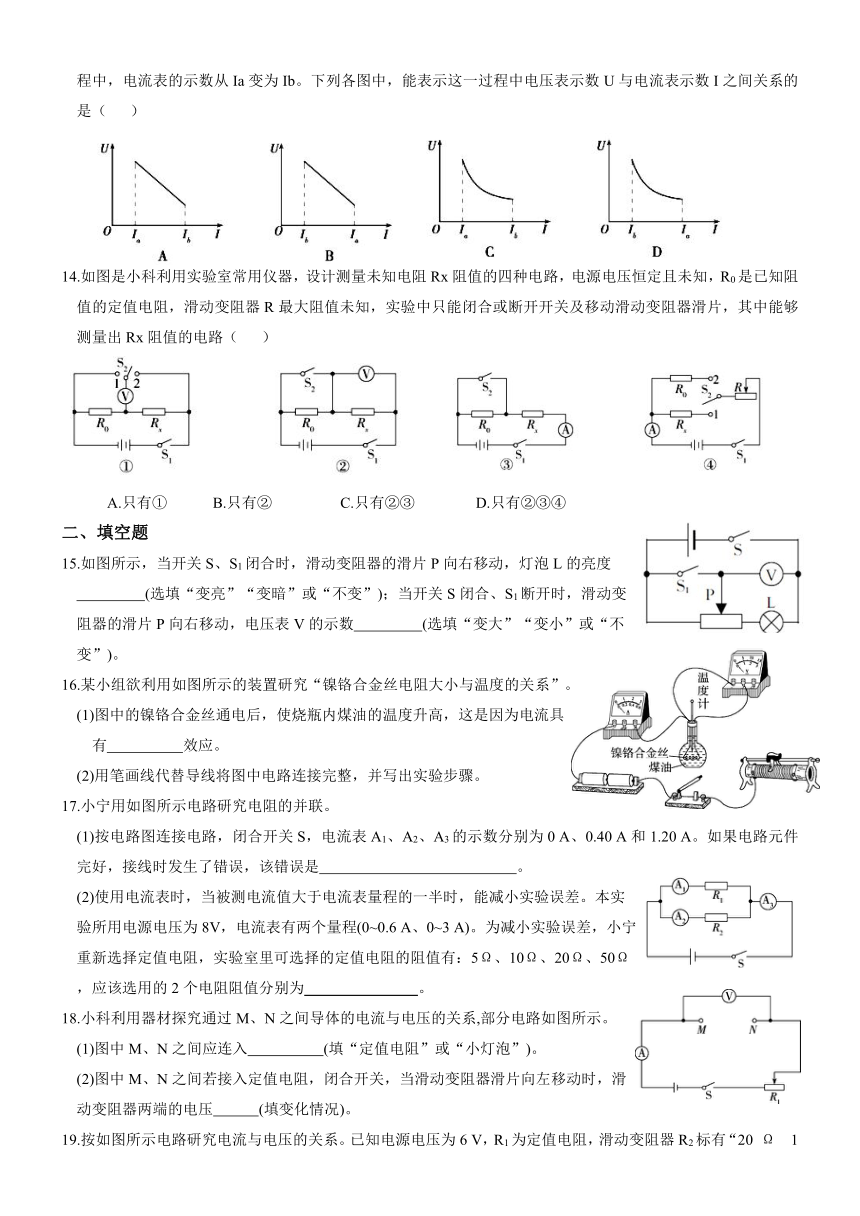

13.如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib。下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（ ）
14.如图是小科利用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出Rx阻值的电路（ ）
A.只有① B.只有② C.只有②③ D.只有②③④
二、填空题
15.如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度
(选填“变亮”“变暗”或“不变”)；当开关S闭合、S1断开时，滑动变
阻器的滑片P向右移动，电压表V的示数 (选填“变大”“变小”或“不
变”)。
16.某小组欲利用如图所示的装置研究“镍铬合金丝电阻大小与温度的关系”。
(1)图中的镍铬合金丝通电后，使烧瓶内煤油的温度升高，这是因为电流具
有 效应。
(2)用笔画线代替导线将图中电路连接完整，并写出实验步骤。
17.小宁用如图所示电路研究电阻的并联。
(1)按电路图连接电路，闭合开关S，电流表A1、A2、A3的示数分别为0 A、0.40 A和1.20 A。如果电路元件完好，接线时发生了错误，该错误是 。
(2)使用电流表时，当被测电流值大于电流表量程的一半时，能减小实验误差。本实
验所用电源电压为8V，电流表有两个量程(0~0.6 A、0~3 A)。为减小实验误差，小宁
重新选择定值电阻，实验室里可选择的定值电阻的阻值有：5Ω、10Ω、20Ω、50Ω
，应该选用的2个电阻阻值分别为 。
18.小科利用器材探究通过M、N之间导体的电流与电压的关系,部分电路如图所示。
(1)图中M、N之间应连入 (填“定值电阻”或“小灯泡”)。
(2)图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑
动变阻器两端的电压 (填变化情况)。

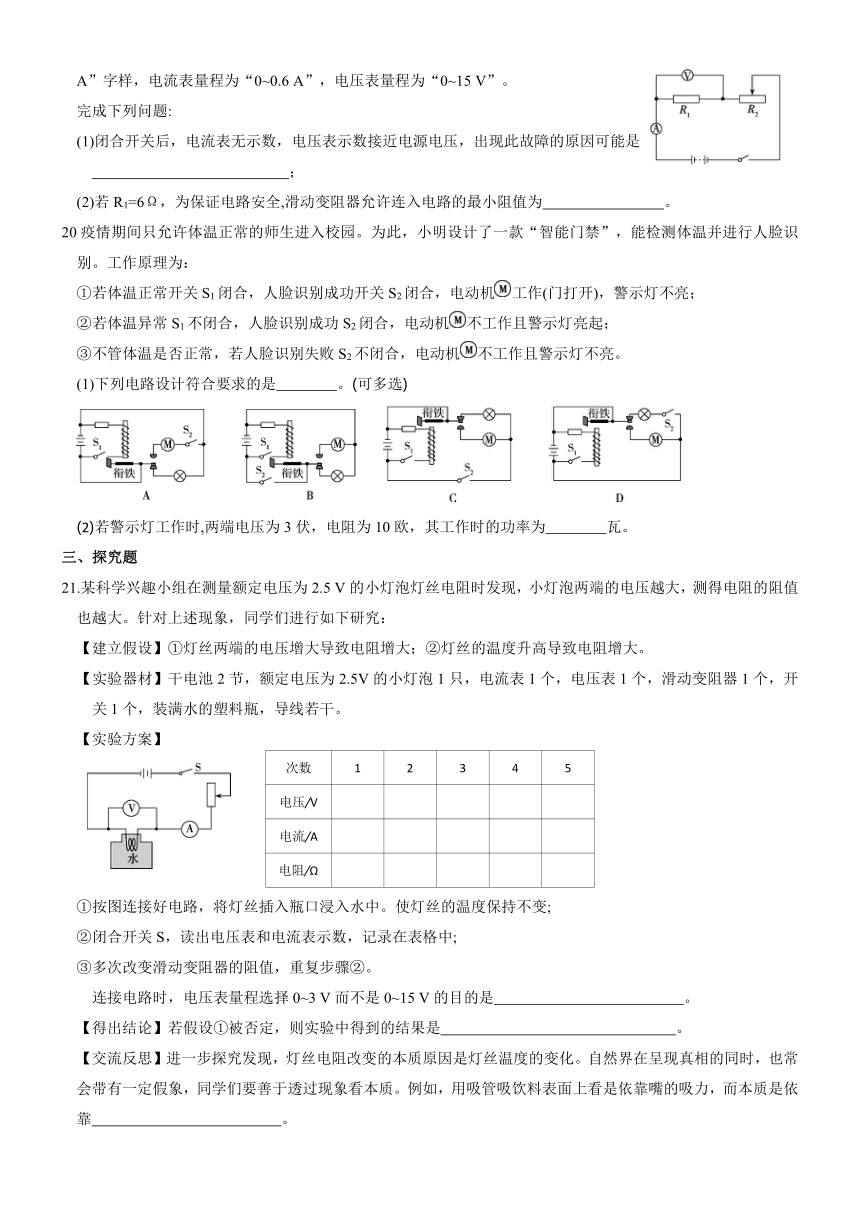

19.按如图所示电路研究电流与电压的关系。已知电源电压为6 V，R1为定值电阻，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为“0~0.6 A”，电压表量程为“0~15 V”。
完成下列问题:
(1)闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是
；
(2)若R1=6Ω，为保证电路安全,滑动变阻器允许连入电路的最小阻值为 。
20疫情期间只允许体温正常的师生进入校园。为此，小明设计了一款“智能门禁”，能检测体温并进行人脸识别。工作原理为：
①若体温正常开关S1闭合，人脸识别成功开关S2闭合，电动机工作(门打开)，警示灯不亮；
②若体温异常S1不闭合，人脸识别成功S2闭合，电动机不工作且警示灯亮起；
③不管体温是否正常，若人脸识别失败S2不闭合，电动机不工作且警示灯不亮。
(1)下列电路设计符合要求的是 。(可多选)
(2)若警示灯工作时,两端电压为3伏，电阻为10欧，其工作时的功率为 瓦。
三、探究题
21.某科学兴趣小组在测量额定电压为2.5 V的小灯泡灯丝电阻时发现，小灯泡两端的电压越大，测得电阻的阻值也越大。针对上述现象，同学们进行如下研究：
【建立假设】①灯丝两端的电压增大导致电阻增大；②灯丝的温度升高导致电阻增大。
【实验器材】干电池2节，额定电压为2.5V的小灯泡1只，电流表1个，电压表1个，滑动变阻器1个，开关1个，装满水的塑料瓶，导线若干。
【实验方案】
次数 1 2 3 4 5
电压/V
电流/A
电阻/Ω
①按图连接好电路，将灯丝插入瓶口浸入水中。使灯丝的温度保持不变;
②闭合开关S，读出电压表和电流表示数，记录在表格中;
③多次改变滑动变阻器的阻值，重复步骤②。
连接电路时，电压表量程选择0~3 V而不是0~15 V的目的是 。
【得出结论】若假设①被否定，则实验中得到的结果是 。
【交流反思】进一步探究发现，灯丝电阻改变的本质原因是灯丝温度的变化。自然界在呈现真相的同时，也常会带有一定假象，同学们要善于透过现象看本质。例如，用吸管吸饮料表面上看是依靠嘴的吸力，而本质是依靠 。

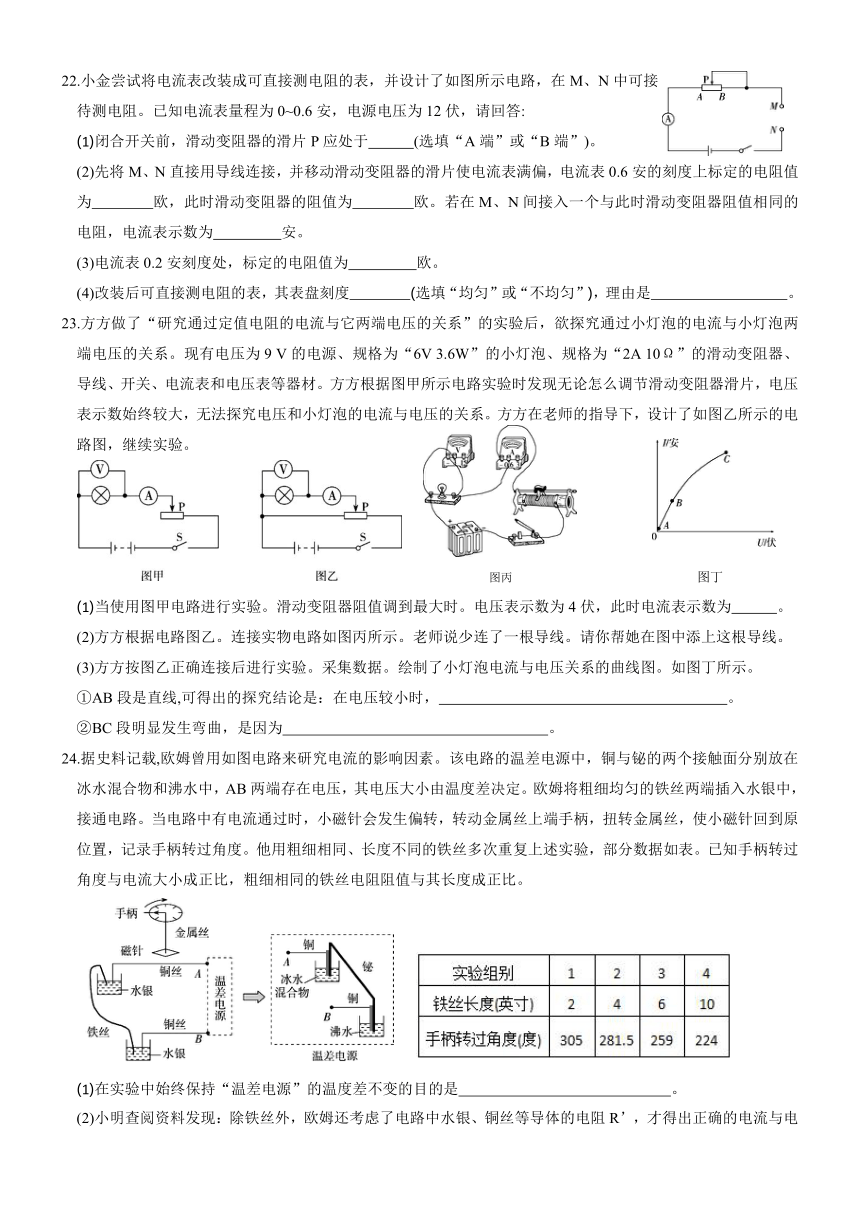

22.小金尝试将电流表改装成可直接测电阻的表，并设计了如图所示电路，在M、N中可接
待测电阻。已知电流表量程为0~0.6安，电源电压为12伏，请回答:
(1)闭合开关前，滑动变阻器的滑片P应处于 (选填“A端”或“B端”)。
(2)先将M、N直接用导线连接，并移动滑动变阻器的滑片使电流表满偏，电流表0.6安的刻度上标定的电阻值为 欧，此时滑动变阻器的阻值为 欧。若在M、N间接入一个与此时滑动变阻器阻值相同的电阻，电流表示数为 安。
(3)电流表0.2安刻度处，标定的电阻值为 欧。
(4)改装后可直接测电阻的表，其表盘刻度 (选填“均匀”或“不均匀”)，理由是 。
23.方方做了“研究通过定值电阻的电流与它两端电压的关系”的实验后，欲探究通过小灯泡的电流与小灯泡两端电压的关系。现有电压为9 V的电源、规格为“6V 3.6W”的小灯泡、规格为“2A 10Ω”的滑动变阻器、导线、开关、电流表和电压表等器材。方方根据图甲所示电路实验时发现无论怎么调节滑动变阻器滑片，电压表示数始终较大，无法探究电压和小灯泡的电流与电压的关系。方方在老师的指导下，设计了如图乙所示的电路图，继续实验。
图丙 图丁
(1)当使用图甲电路进行实验。滑动变阻器阻值调到最大时。电压表示数为4伏，此时电流表示数为 。
(2)方方根据电路图乙。连接实物电路如图丙所示。老师说少连了一根导线。请你帮她在图中添上这根导线。
(3)方方按图乙正确连接后进行实验。采集数据。绘制了小灯泡电流与电压关系的曲线图。如图丁所示。
①AB段是直线,可得出的探究结论是：在电压较小时， 。
②BC段明显发生弯曲，是因为 。
24.据史料记载,欧姆曾用如图电路来研究电流的影响因素。该电路的温差电源中，铜与铋的两个接触面分别放在冰水混合物和沸水中，AB两端存在电压，其电压大小由温度差决定。欧姆将粗细均匀的铁丝两端插入水银中，接通电路。当电路中有电流通过时，小磁针会发生偏转，转动金属丝上端手柄，扭转金属丝，使小磁针回到原位置，记录手柄转过角度。他用粗细相同、长度不同的铁丝多次重复上述实验，部分数据如表。已知手柄转过角度与电流大小成正比，粗细相同的铁丝电阻阻值与其长度成正比。
(1)在实验中始终保持“温差电源”的温度差不变的目的是 。
(2)小明查阅资料发现：除铁丝外，欧姆还考虑了电路中水银、铜丝等导体的电阻R’，才得出正确的电流与电阻关系。结合表中数据，判断R’的阻值大约相当于本实验中多少长度铁丝的阻值 。
A.5英寸 B.10英寸 C.15英寸 D.20英寸
(3)欧姆用粗细相同的金丝、铅丝代替铁丝重复上述实验，发现当手柄转过角度相同时，金丝的长度比铅丝长。据此推测，若金丝和铅丝的长度与粗细都相同，哪一金属丝阻值更大 简要说明理由。 。
25.小尧为探究“电流与电阻的关系”，设计了如图甲所示的电路，用到的器材有:电源(电压3 V不变)、标有“20Ω 1 A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干。
甲 乙
(1)电路连接完毕，闭合开关前，滑动变阻器的滑片应置于 端(选填“A”或“B”);
(2)闭合开关，发现电流表示数为零，电压表示数不为零，出现这种现象的原因可能是定值电阻R (选填“断路”或“短路”)；
(3)小尧排除故障后，电路中接入5Ω电阻时，移动滑动变阻器的滑片使电压表示数为U，此时电流表的示数如图乙所示；接着用10Ω电阻替换5Ω电阻接入电路再次实验，此时应将电压表的示数调为 V，再记录此时电流表的示数；然后用15Ω电阻替换10Ω电阻继续实验，她发现无论如何调节滑动变阻器的阻值，电压表示数始终大于U，原因可能是 (答一种情况即可)。
26.小金用图甲所示的电路探究串联电路电压的规律，实验时意外发现：“当变阻器滑片P向左移时，两电压表的读数之和减小。”他产生了疑惑，在老师的引导下，知道了用久的普通干电池内部有不可忽略的电阻，可将它看作一个理想电源(电压U恒定，电阻为0)与一个电阻r的串联(图乙所示)，为了测量干电池电阻r，他选择了适当器材，设计出如下的实验方案。
甲 乙 丙
(1)选用的器材：一个电压表，符合实验要求的已知阻值的定值电阻R1，导线和开关若干，一节旧干电池。
(2)设计出了如图丙的实验电路图。
(3)请你根据他所设计的电路图，帮他写出主要的实验步骤和需测量的物理量。
(4)请你帮他写出干电池电阻r的数学表达式(用已知量和测量量表示)： 。
四、解答计算题
27.“道路千万条,安全第一条；行车不规范,亲人两行泪”。酒后不开车是每个司机必须遵守的交通法规。如图甲所示为酒精测试仪工作电路的原理图；电源电压U=8V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如图乙所示。现在国际公认0.2 mg/mL≤酒精气体浓度≤0.8 mg/mL为酒驾，小于0.2 mg/mL为正常驾驶，大于0.8 mg/mL为醉酒驾车。使用测试仪前，通过调零旋钮(即滑动变阻器R2的滑片)对测试仪进行调零，此时电压表示数为U1=6V，调零后R2的滑片位置保持不变。
甲 乙
(1)当电压表示数为U1=6V时，通过R1的电流为多大
(2)当电压表示数为U1=6V时，R2接入电路中的阻值是多少
(3)若某驾驶员对着测试仪按要求吹气后，电流表的示数达到0.2 A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
28.现有一个粗细均匀的金属圆环，它是由一段铜丝和一段同种材料制成的电阻丝连接而成的。为了研究它的导电性，小科把它接入到如图甲所示的电路中。实验时，小科先将触点M与圆环上的A点连接，再移动滑动变阻器R1的滑片P至最右端后，闭合开关S，将触点N从A开始沿逆时针方向滑动一周，在触点N滑动的过程中，触点M、N之间的电阻等效于一个变化的电阻，记为RMN。设滑过弧MN的长为x，电流表示数I与x之间的关系如图乙所示。已知电源电压恒为4.5V，铜丝的阻值不计，触点接触良好。粗细均匀、同种材料制成的电阻丝阻值与其长度成正比。
甲 乙 丙
(1)由图乙可知，该金属圆环中铜丝的长度是 cm。
(2)在触点N滑动过程中，RMN的最大值是多少
(3)每1 cm电阻丝的阻值是 Ω。(提示：图甲中M、N之间的电阻等效于M、N之间两段弧形金属丝并联后的总电阻)
(4)如图丙所示，把M、N接到圆环其中一条直径的两端，将滑片P移到最左端后闭合开关S，通电1 min，电路消耗的电能为W。求W的最大值。(计算过程中不需要说明取最大值的理由)
29.如图甲所示电路,电源电压恒定不变，灯泡L上标有“6 V 2.4 W”字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
(1)求灯泡L正常发光时,通过灯泡L的电流大小。
(2)金属丝OA的电阻Ra= Ω。
(3)继续滑动图甲滑片P到OB段，当PB=2/3OB时，电流表示数为0.36 A；当PB=1/2OB时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO=1/3OC时，电压表示数为4.8V；当PO=1/4OC时，电压表示数为6.0V。求金属丝OC的电阻Rc的大小和电源电压大小。
30.常用的密度计使用时需要较多待测液体(如图甲)。小明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪(如图乙)。其工作原理为：桶中无液体时，滑片P指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U0恒为6伏，定值电阻R0的阻值为12欧，电流表量程为0~0.6安，小桶的容积为10cm3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示(不计摩擦,桶距底座高度足够,g取10牛/千克)。
甲 乙 丙
电阻丝的长度(厘米) 0 5 10 15 20
电阻丝的阻值(欧姆) 0 10 20 30 40
(1)闭合开关S,滑片P在A点和B点时,电流表示数分别为Ia、Ib,则Ia、Ib的大小关系是 。
(2)某次测量时,电流表示数为0.2安,则所测液体密度为多少g/cm3
(3)为了方便在电流表的表盘上标注对应的密度值,需根据上述信息,分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式:ρ= 。
②该密度仪能测量的最大密度为 克/厘米3。
电路+欧姆定律专题（浙江各地中考真题及模拟精选）
一、选择题
1 2 3 4 5 6 7
D D A B B A D
8 9 10 11 12 13 14
A D D B D B D
二、填空题
15.变亮 不变
16.(1)热
(2)
17.(1)接线时电流表A1被短路 (2)5Ω、20Ω
18. (1)定值电阻 (2)变小
19. (1)R1断路 (2)4Ω
20. (1)BC (2)0.9
三、探究题
21. 读数更精确；所测得的灯丝电阻阻值基本相等；大气压强
22. (1)B端 (2)0 20 0.3 (3)40 (4)不均匀 由I= 可知刻度不均匀
23. (1)0.5 A
(2)如图
(3)①通过小灯泡的电流与它两端的电压成正比 ②电阻变大
24.(1)控制电源电压相同 (2)D
(3)铅丝阻值更大,实验中长金丝与短铅丝阻值相同，又因为横截面积相同的同种导体长度越长阻值越大，当金丝与铅丝长度相同时，铅丝阻值更大
25.(1)A (2)断路 (3)1 滑动变阻器的最大阻值太小或电阻R断路(答一种情况即可）
26.(3)①按照电路图连接电路，记下开关S断开时电压表的示数U；②闭合开关S，记下电压表的示数U1。
(4)
四、解答计算题
27.(1)0.1 A (2)20Ω (3)属于酒驾
28. (1)10 (2)4Ω (3)0.4 (4)324 J
29. (1)0.4 A (2)0 (3)60Ω 12 V
30. (1)Ia(2)1.1g/cm3。
(3)①2.6 g/cm3 ②2
