2021-2022学年度人教版物理九年级全册第十五章电流和电路综合测评练习题（有解析）

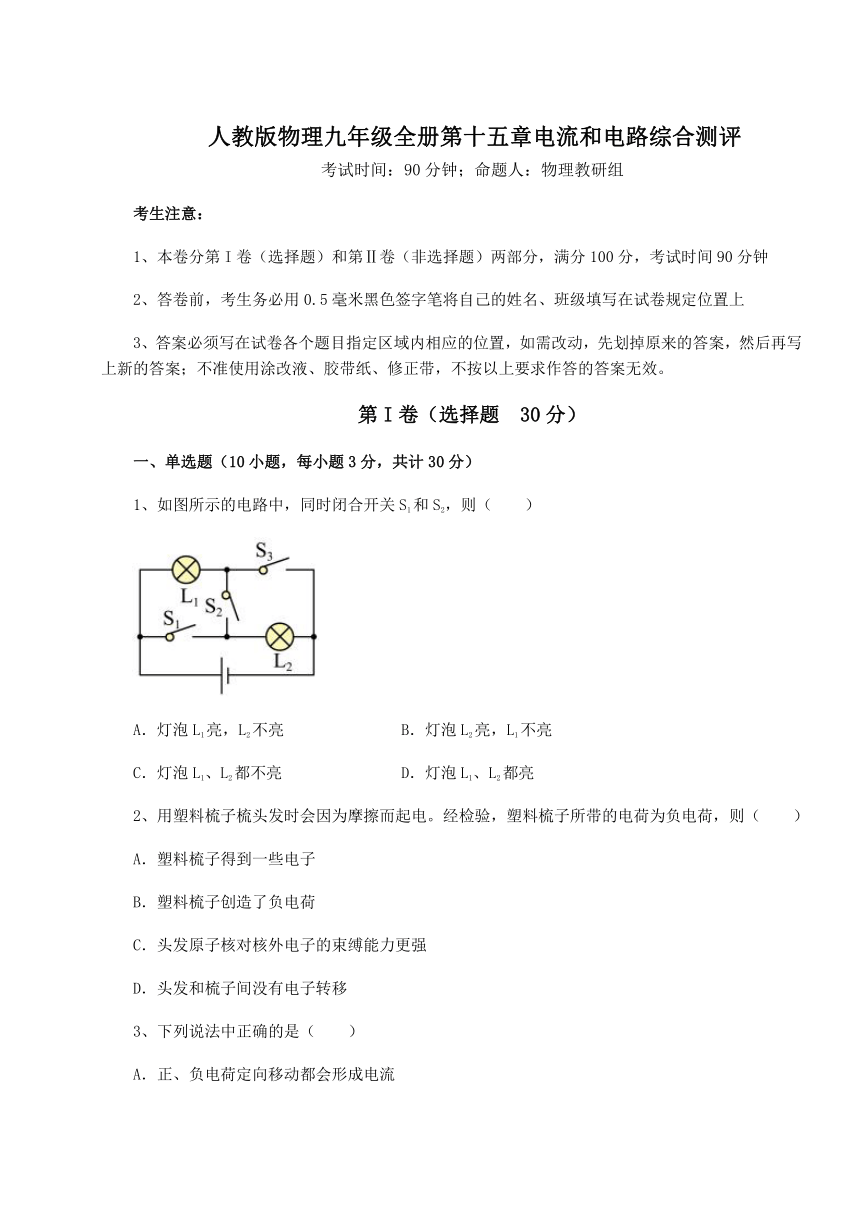

人教版物理九年级全册第十五章电流和电路综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路中，同时闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
2、用塑料梳子梳头发时会因为摩擦而起电。经检验，塑料梳子所带的电荷为负电荷，则（　　）
A．塑料梳子得到一些电子
B．塑料梳子创造了负电荷
C．头发原子核对核外电子的束缚能力更强
D．头发和梳子间没有电子转移
3、下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流

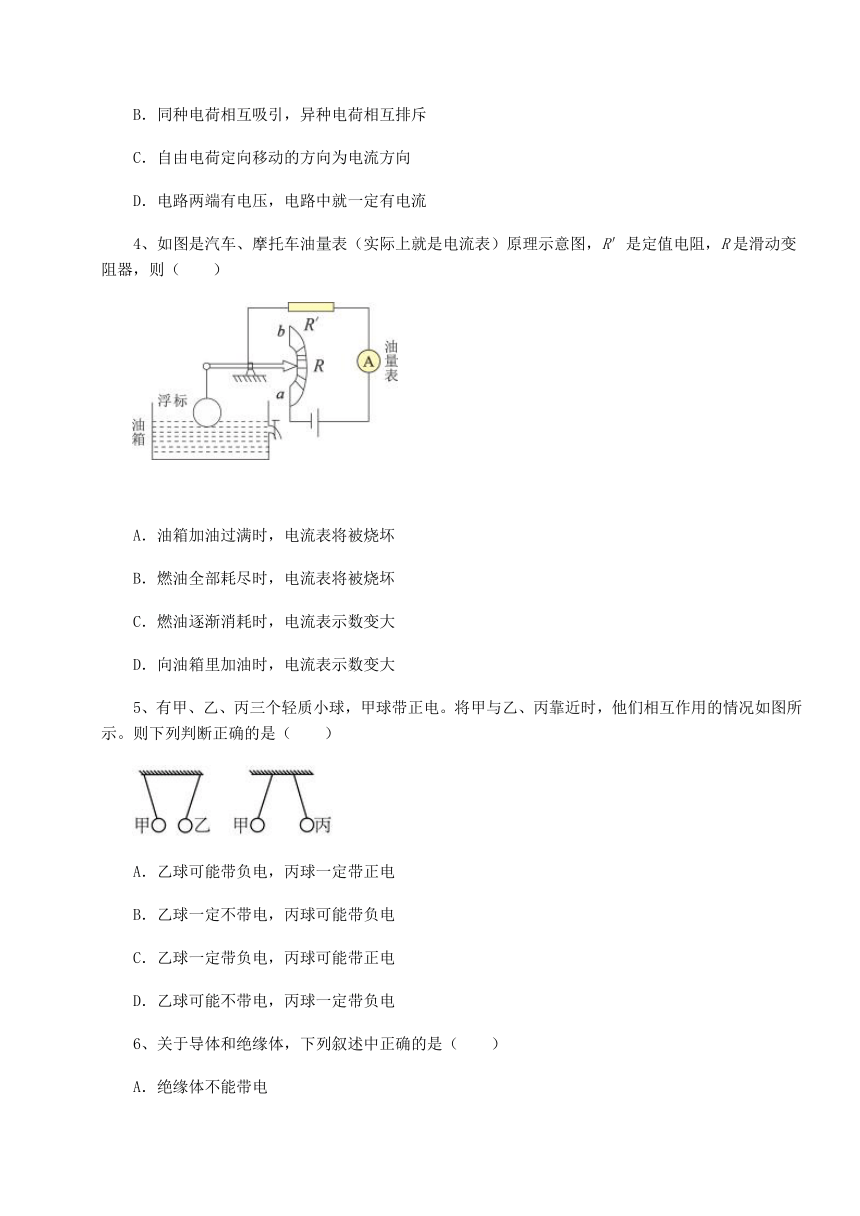

4、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（　　）
A．油箱加油过满时，电流表将被烧坏
B．燃油全部耗尽时，电流表将被烧坏
C．燃油逐渐消耗时，电流表示数变大
D．向油箱里加油时，电流表示数变大
5、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
6、关于导体和绝缘体，下列叙述中正确的是（　　）
A．绝缘体不能带电
B．绝缘体在一定条件下可以变为导体
C．导体容易导电是因为内部有大量自由电子
D．绝缘体不易导电是因为内部几乎没有电荷

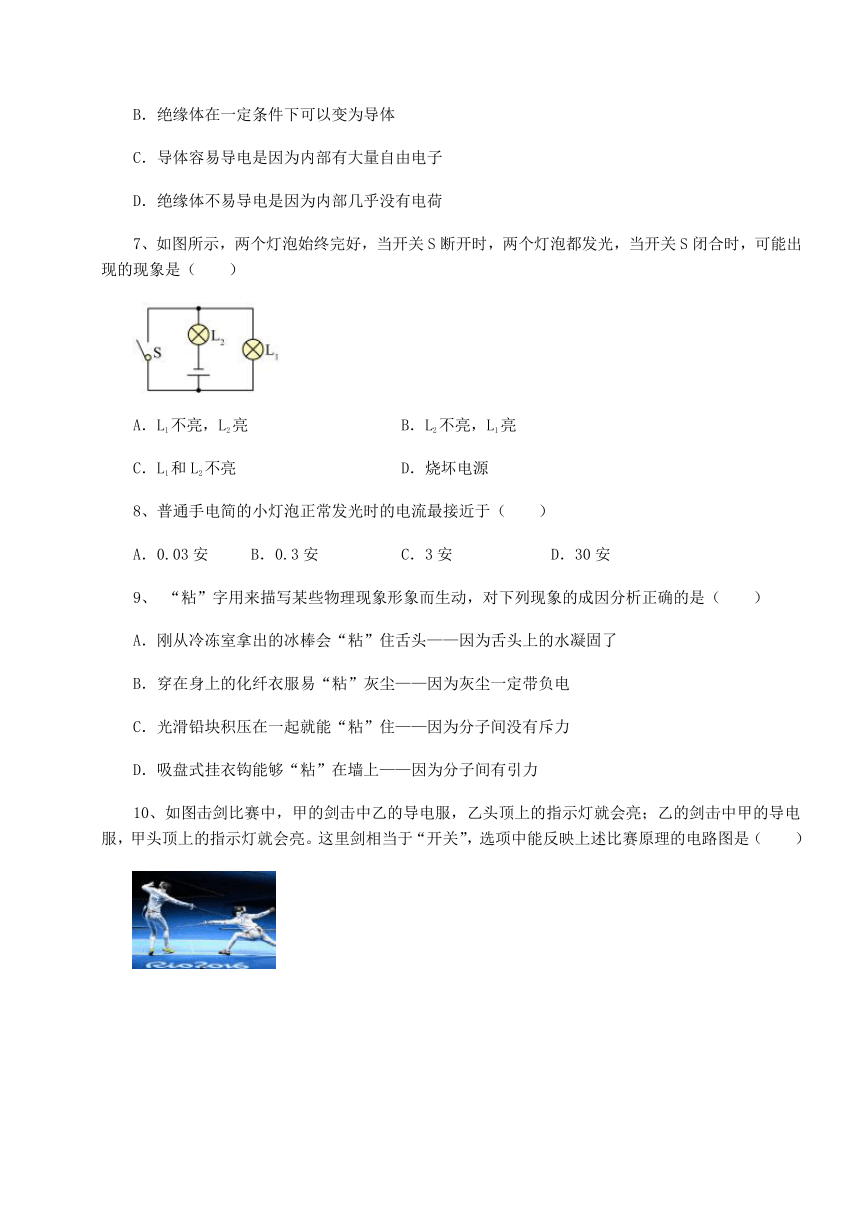

7、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
A．L1不亮，L2亮 B．L2不亮，L1亮
C．L1和L2不亮 D．烧坏电源
8、普通手电简的小灯泡正常发光时的电流最接近于（　　）
A．0.03安 B．0.3安 C．3安 D．30安
9、 “粘”字用来描写某些物理现象形象而生动，对下列现象的成因分析正确的是（　　）
A．刚从冷冻室拿出的冰棒会“粘”住舌头——因为舌头上的水凝固了
B．穿在身上的化纤衣服易“粘”灰尘——因为灰尘一定带负电
C．光滑铅块积压在一起就能“粘”住——因为分子间没有斥力
D．吸盘式挂衣钩能够“粘”在墙上——因为分子间有引力

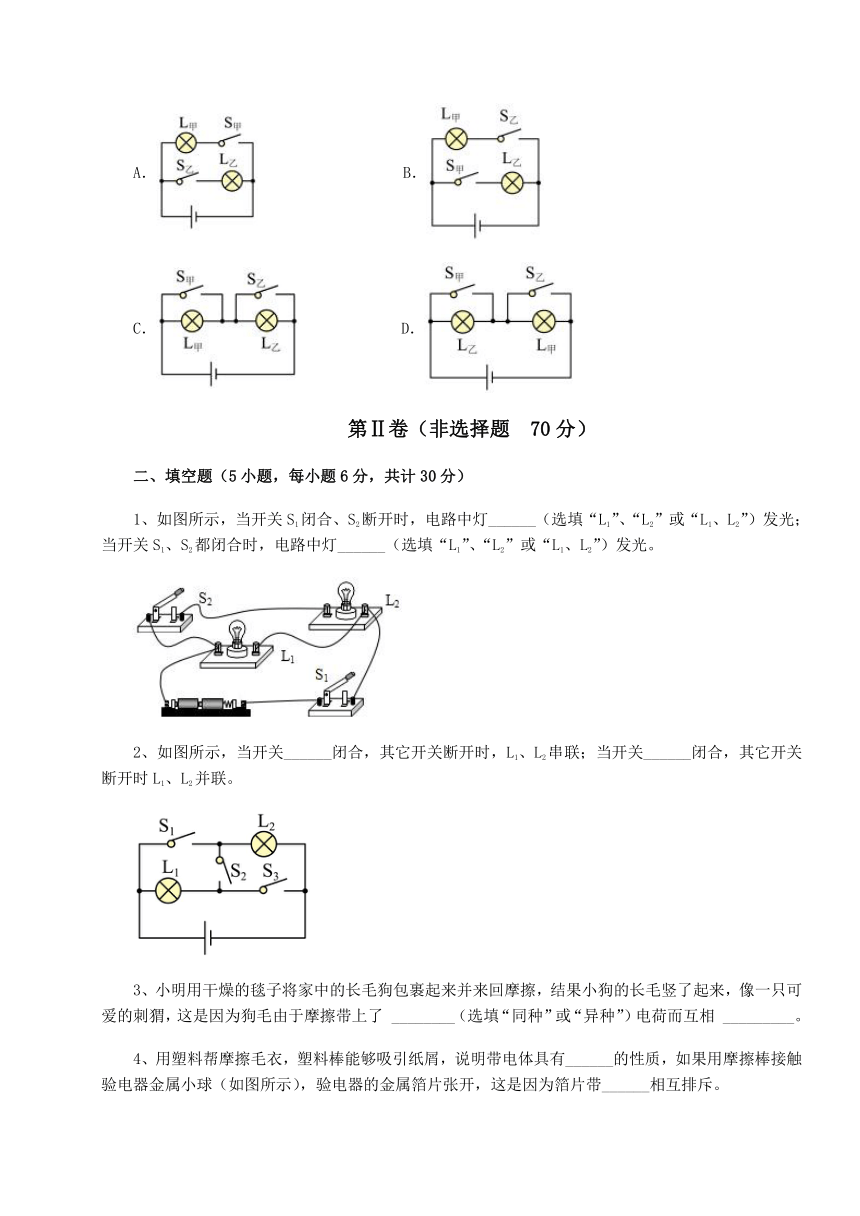

10、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示，当开关S1闭合、S2断开时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光；当开关S1、S2都闭合时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光。
2、如图所示，当开关______闭合，其它开关断开时，L1、L2串联；当开关______闭合，其它开关断开时L1、L2并联。
3、小明用干燥的毯子将家中的长毛狗包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，这是因为狗毛由于摩擦带上了 ________（选填“同种”或“异种”）电荷而互相 _________。

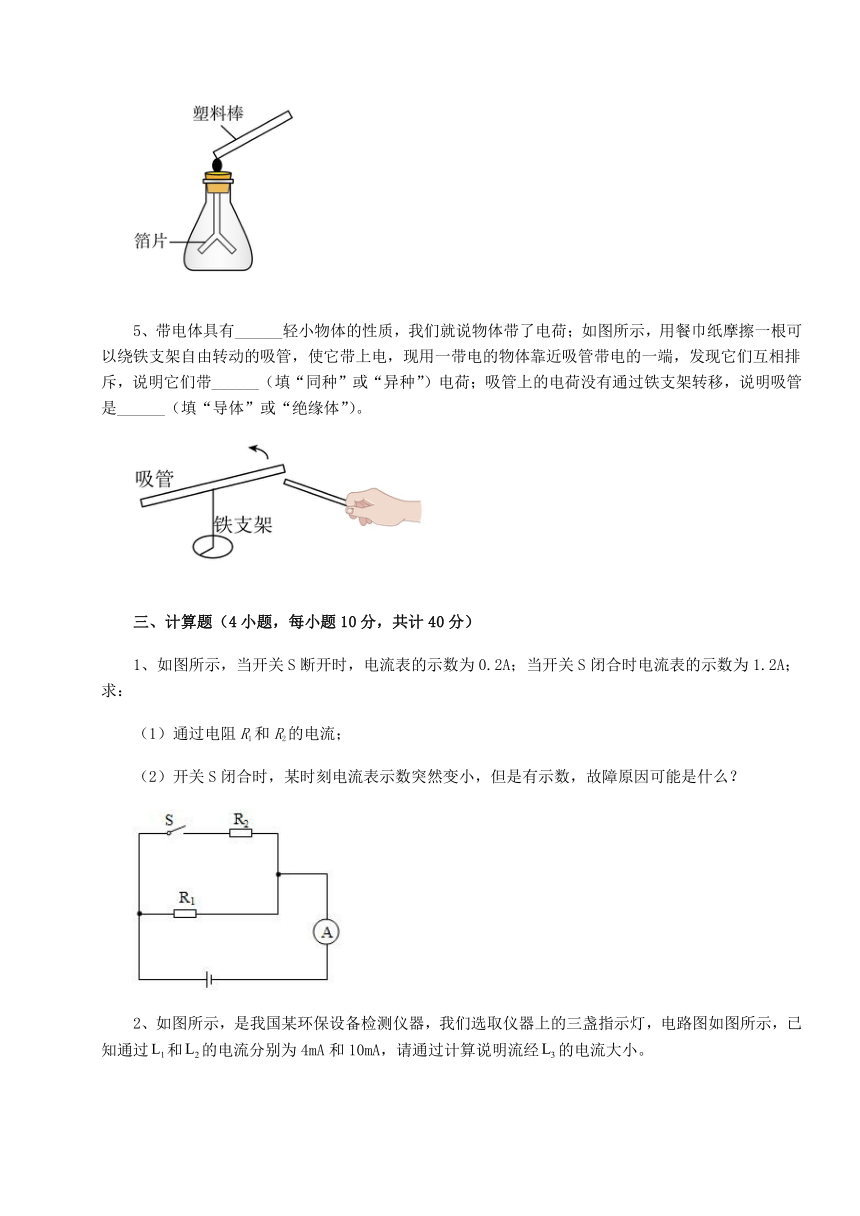

4、用塑料帮摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有______的性质，如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带______相互排斥。
5、带电体具有______轻小物体的性质，我们就说物体带了电荷；如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带______（填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是______（填“导体”或“绝缘体”）。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，当开关S断开时，电流表的示数为0.2A；当开关S闭合时电流表的示数为1.2A；求：
（1）通过电阻R1和R2的电流；
（2）开关S闭合时，某时刻电流表示数突然变小，但是有示数，故障原因可能是什么？
2、如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过和的电流分别为4mA和10mA，请通过计算说明流经的电流大小。
3、如图所示，是某个同学探究并联电路电流规律的电路，如下图A1和A2两表指针在同一位置。求：
(1)干路电流；
(2)流过电阻R2的电流。
4、如图所示电路，闭合开关后，如果流过L1的电流为0.2A，流过L2的电流为0.5A，流过L3的电流为0.4A，则电流表A1、A2、A3的示数分别是多少？
-参考答案-
一、单选题
1、B
【解析】
【详解】
由电路图可知，同时闭合开关S1和S2、断开S3时，L1被短路，不发光，只有L2接入电路中，故只有灯泡L2发光，故ACD不符合题意，B符合题意。
故选B
2、A
【解析】
【详解】
用塑料梳子梳头发时会因为摩擦而起电，由题知，塑料梳子所带的电荷为负电荷，说明梳子在此过程中得到了电子，则头发在此过程中失去了电子，即部分电子从头发转移到梳子上，说明头发原子核对核外电子的束缚能力较弱。故A符合题意，BCD不符题意。
故选A。
3、A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
4、D
【解析】
【详解】
A．由电路图可知，滑动变阻器R、电阻R′串联，电流表测电路中的电流。
油箱加油过满时，电路为R′的简单电路，可以起到保护电路的作用，电流表不会被烧坏，故A错误；
B．则燃油全部耗尽时，电路中的电流最小，电流表不可能被烧坏，故B错误。
C．当油面下降时，浮子下移，在杠杆作用下，滑片上移，R连入电路的电阻增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，电流表的示数变小，故C错误；
D．向油箱里加油时，浮子上移，在杠杆作用下，滑片下移，R连入电路的电阻减小，由I＝可知，电流表示数变大，故D正确；
故选D。
5、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
6、B
【解析】
【详解】
A．导体和绝缘体都能够带电，带电方法可通过摩擦起电或接触带电，故A错误；
B．绝缘体在一定条件下可以变为导体，如玻璃在红炽状态下变为导体，故B正确；
C．导体容易导电的原因是：导体内存在大量的自由电荷，金属导体中的自由电荷叫自由电子，故C错误；
D．绝缘体不易导电是因为内部几乎没有自由电荷，即绝缘体内的电荷不能够自由移动，故D错误。
故选B。
7、A
【解析】
【详解】
当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光。
故选A。
8、B
【解析】
【详解】
普通手电筒中小灯泡，额定电压一般为2.5V或3.8V，正常发光时的电流约为零点几安，所以最接近0.3A，故B符合题意，ACD不符合题意。
故选B。
9、A
【解析】
【详解】
A．刚从冷冻室拿出的冰棒会“粘”住舌头，是因为舌头上的水分遇到比较冷的冰棍形成的，液态变为固态的现象叫凝固，故A正确；
B．穿着的化纤衣服“粘”灰尘，因为衣服摩擦起电后带静电，会吸引轻小物体，灰尘不一定带负电，故B错误；
C．光滑铅块压在一起就能“粘”住，因为分子间有引力，但分子间也有斥力，故C错误；
D．吸盘式挂衣钩能够“粘”在墙上，由于大气压的作用，故D错误。
故选A。
10、B
【解析】
【详解】
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
故选B。
二、填空题
1、L1 L1、L2
【详解】
[1][2]由图得，两灯泡并联，开关S1控制整个电路，开关S2控制L2，所以当开关S1闭合、S2断开时，电路中灯L1发光；当开关 S1、S2都闭合时，电路中灯L1、L2发光。
2、S2 S1、S3
【详解】
[1][2]结合题目中的电路图可知，如果闭合开关S2，则电流就可以先后经过两灯泡，这样L1、L2串联在一起；当开关S1、S3闭合，其它开关断开时，电流分别流经两灯泡，所以L1、L2并联。
3、同种 排斥
【详解】
[1][2]狗毛是由于摩擦带上了同种电荷，而同种电荷相互排斥，所以小狗的长毛竖了起来，像一只可爱的刺猬。
4、吸引轻小物体 同种电荷
【详解】
[1]用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。
[2]当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度。
5、吸引 同种 绝缘体
【详解】
[1]摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷。
[2]同种电荷相互排斥，异种电荷相互吸引，用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带同种电荷。
[3]不容易导电的物体叫绝缘体，吸管上的电荷没有通过铁支架转移，说明吸管不容易导电，它是绝缘体。
三、计算题
1、（1）0.2A，1A；（2）R1或R2断路
【详解】
解：（1）由图可知，当开关S断开时，只有电阻R1接入电路中，电流表测量通过R1的电流，电流表的示数为0.2A，则R1的电流为0.2A；当开关S闭合时，两个电阻并联，电流表测量干路中的电流，电流表的示数为1.2A，由于并联电路各支路互不影响，所以通过R1的电流仍为0.2A，根据并联电路的电流关系可知，R2的电流为
（2）开关S闭合时，某时刻电流表示数突然变小，但是有示数，这说明干路中是通路；由于并联电路中干路电流等于支路电流的和，电流表示数变小，说明一条支路发生了断路现象，则故障原因可能是R1或R2断路。
答：（1）通过R1的电流为0.2A，通过R2的电流为1A；
（2）R1或R2断路。
2、6mA或14mA
【详解】
若和并联后，再和串联，此时流过的电流为
若和并联后，再和串联，此时流过的电流为
答：流经的电流大小可能是6mA或14mA。
3、 (1)1.3A；(2)1.04A
【详解】
(1)由电路图知，两灯泡并联， A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，则A1选择0~ 0.6A量程，示数为0.26A；A2选择0~3A量程，示数为1.3A 。
(2)由(1)知，干路电流为1.3A，通过R1的电流为0.26A，则通过R2的电流为
答：(1)干路电流为1.3A 。
(2)流过电阻R2的电流为1.04A。
4、1.1A；0.9A；0.4A
【详解】
解：电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则
I3=IL3=0.4A
I2=IL2+IL3=0.5A+0.4A=0.9A
I1=IL1+IL2+IL3=0.2A+0.5A+0.4A=1.1A
答：电流表A1、A2、A3的示数分别是1.1A、0.9A、0.4A。
