2021-2022学年基础强化人教版物理九年级全册第十九章生活用电定向攻克试卷（有解析）

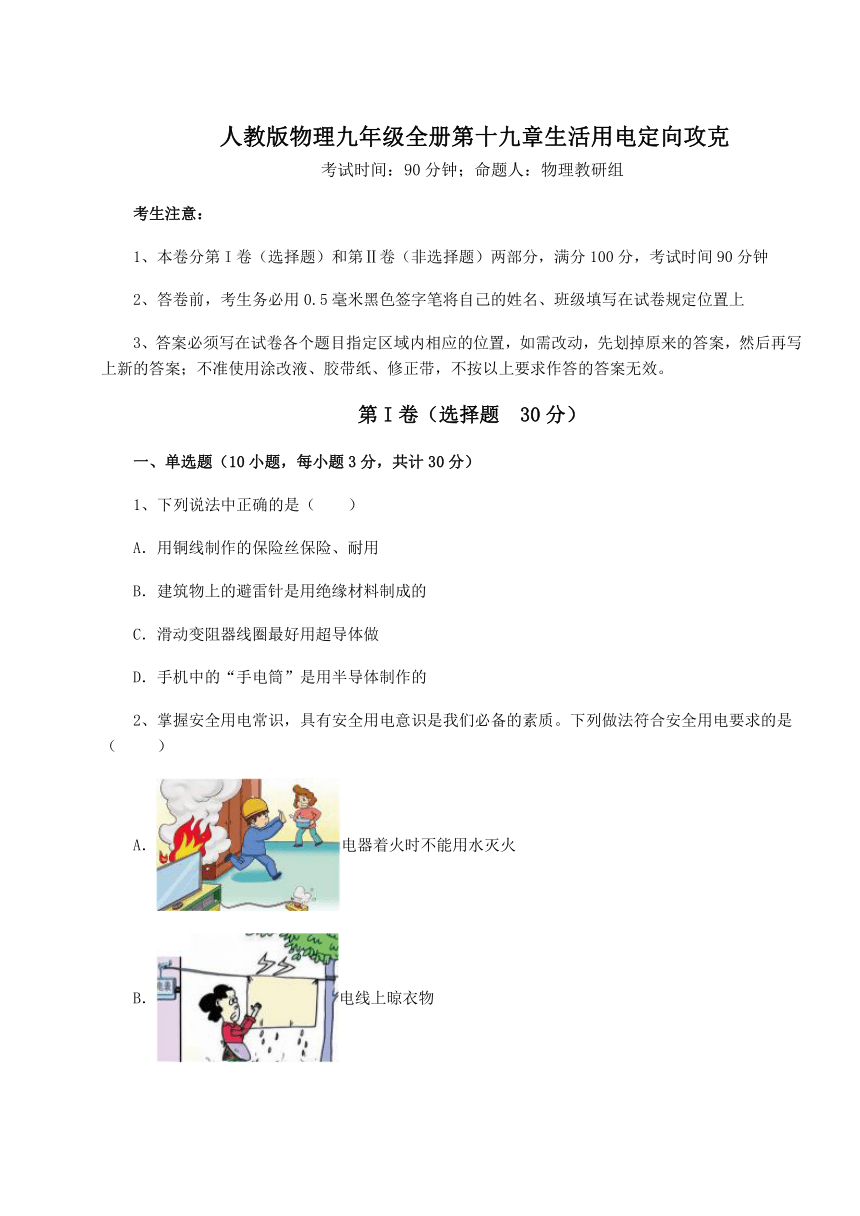

人教版物理九年级全册第十九章生活用电定向攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法中正确的是（　　）
A．用铜线制作的保险丝保险、耐用
B．建筑物上的避雷针是用绝缘材料制成的
C．滑动变阻器线圈最好用超导体做
D．手机中的“手电筒”是用半导体制作的
2、掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（ ）
A．电器着火时不能用水灭火
B．电线上晾衣物

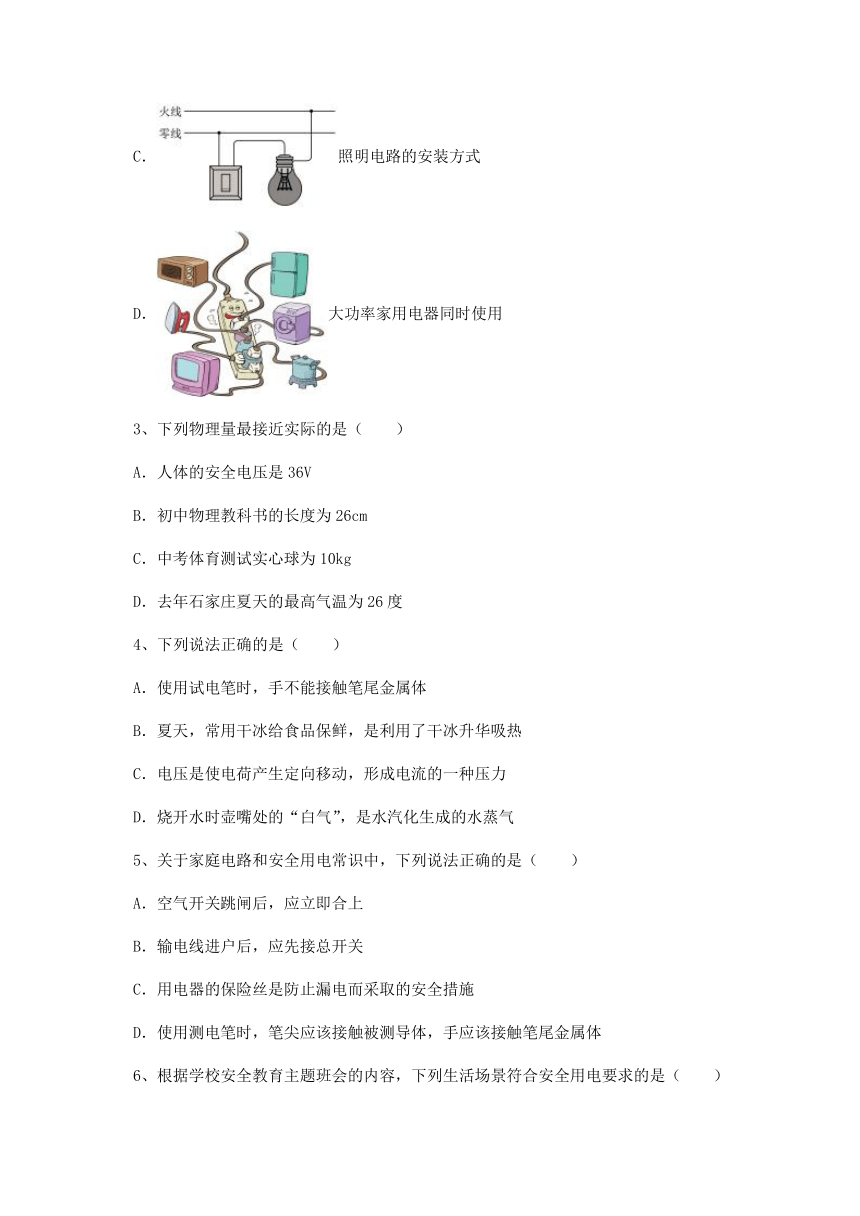

C．照明电路的安装方式
D．大功率家用电器同时使用
3、下列物理量最接近实际的是（　　）
A．人体的安全电压是36V
B．初中物理教科书的长度为26cm
C．中考体育测试实心球为10kg
D．去年石家庄夏天的最高气温为26度
4、下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热
C．电压是使电荷产生定向移动，形成电流的一种压力
D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气
5、关于家庭电路和安全用电常识中，下列说法正确的是（　　）
A．空气开关跳闸后，应立即合上
B．输电线进户后，应先接总开关
C．用电器的保险丝是防止漏电而采取的安全措施
D．使用测电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体

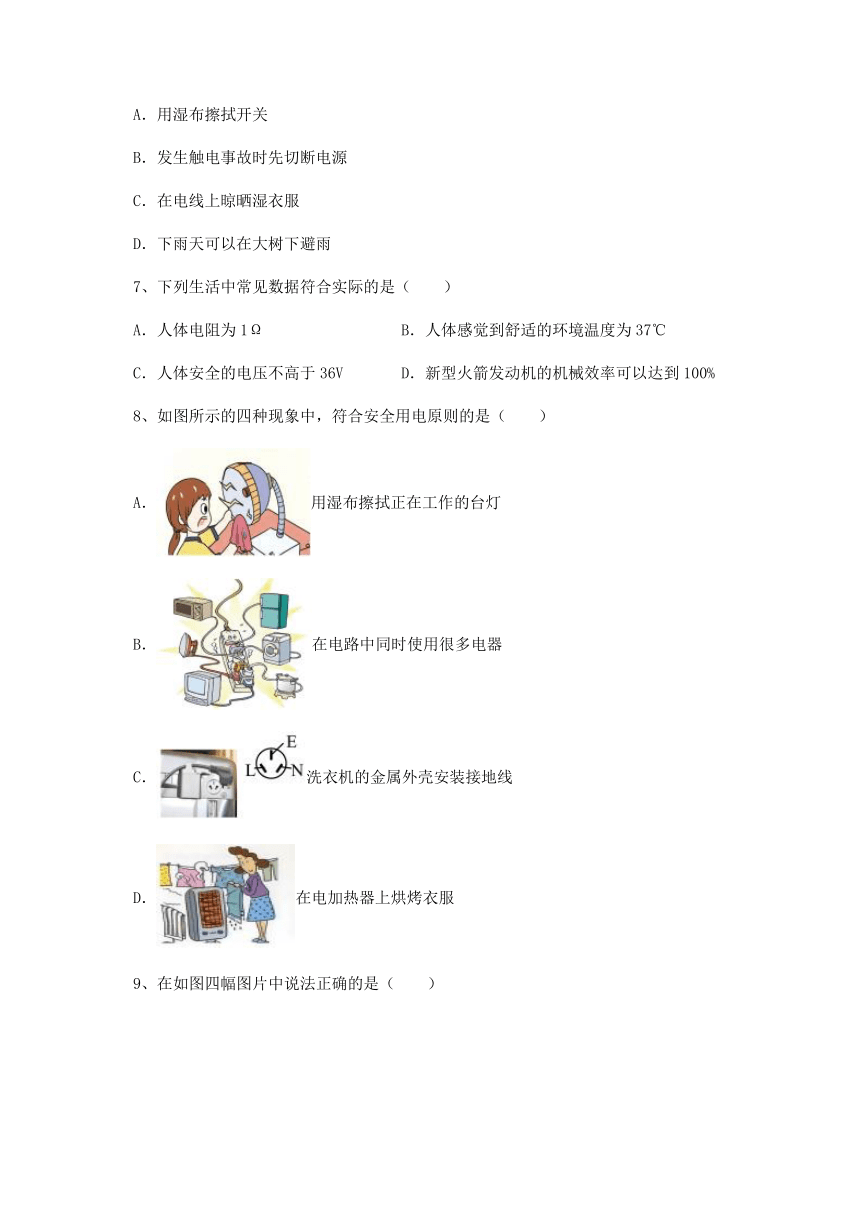

6、根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（　　）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．下雨天可以在大树下避雨
7、下列生活中常见数据符合实际的是（　　）
A．人体电阻为1Ω B．人体感觉到舒适的环境温度为37℃
C．人体安全的电压不高于36V D．新型火箭发动机的机械效率可以达到100%
8、如图所示的四种现象中，符合安全用电原则的是（　　）
A．用湿布擦拭正在工作的台灯
B．在电路中同时使用很多电器
C．洗衣机的金属外壳安装接地线
D．在电加热器上烘烤衣服

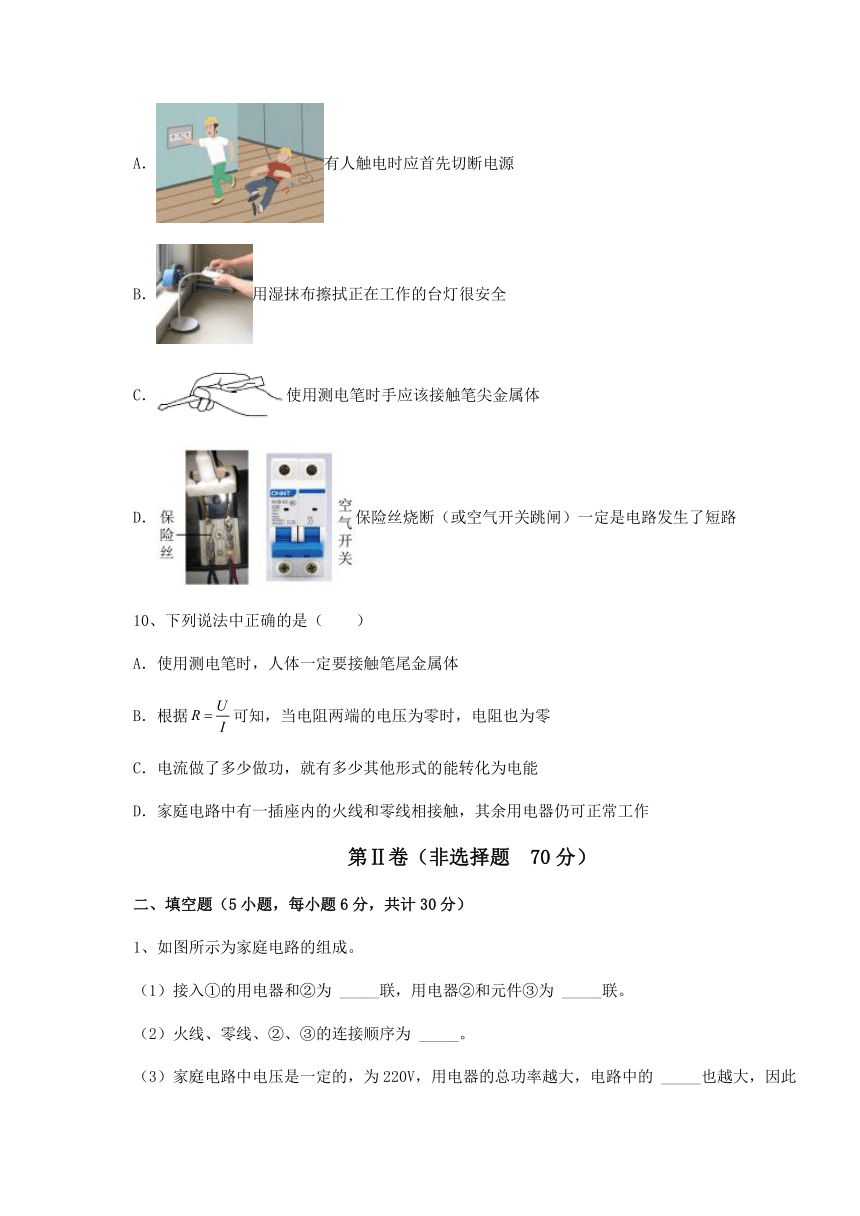

9、在如图四幅图片中说法正确的是（　　）
A．有人触电时应首先切断电源
B．用湿抹布擦拭正在工作的台灯很安全
C．使用测电笔时手应该接触笔尖金属体
D．保险丝烧断（或空气开关跳闸）一定是电路发生了短路
10、下列说法中正确的是（　　）
A．使用测电笔时，人体一定要接触笔尾金属体
B．根据可知，当电阻两端的电压为零时，电阻也为零
C．电流做了多少做功，就有多少其他形式的能转化为电能
D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

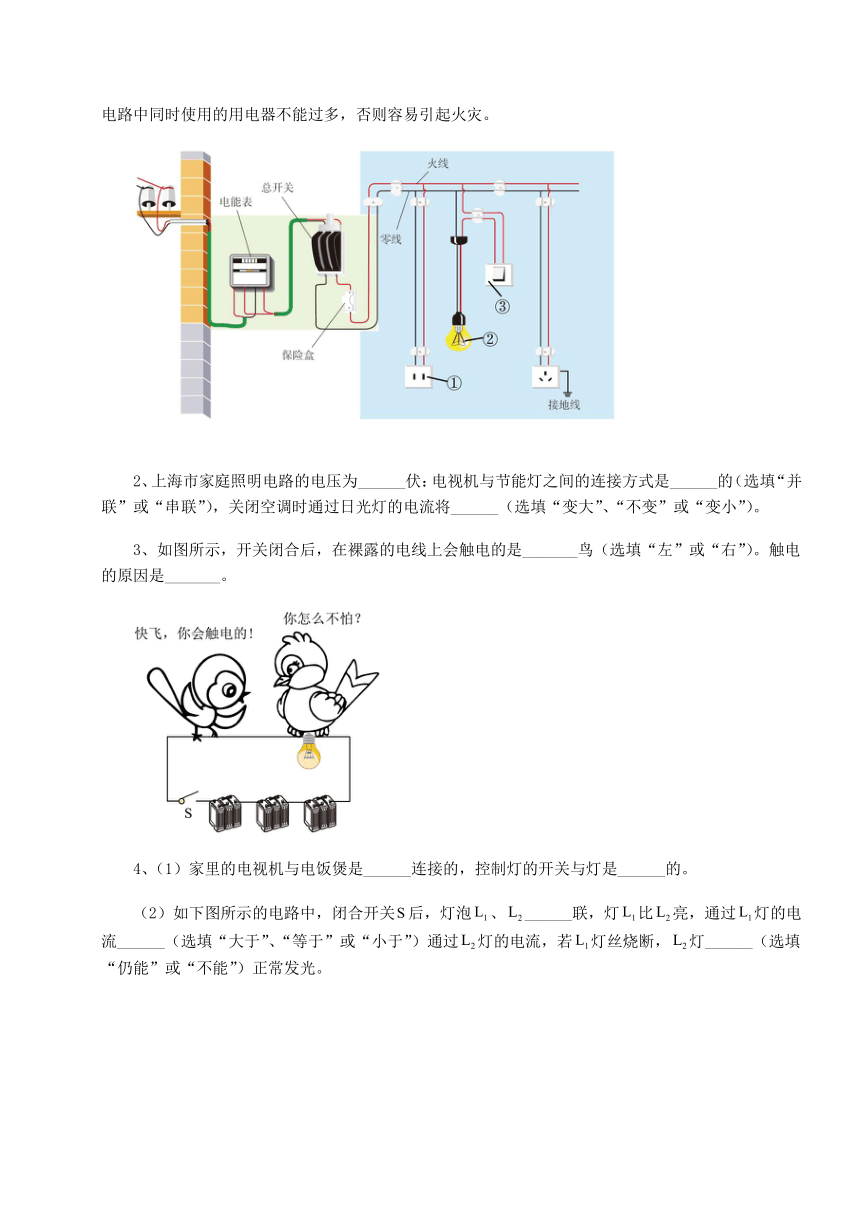

1、如图所示为家庭电路的组成。
（1）接入①的用电器和②为 _____联，用电器②和元件③为 _____联。
（2）火线、零线、②、③的连接顺序为 _____。
（3）家庭电路中电压是一定的，为220V，用电器的总功率越大，电路中的 _____也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
2、上海市家庭照明电路的电压为______伏：电视机与节能灯之间的连接方式是______的（选填“并联”或“串联”），关闭空调时通过日光灯的电流将______（选填“变大”、“不变”或“变小”）。
3、如图所示，开关闭合后，在裸露的电线上会触电的是_______鸟（选填“左”或“右”）。触电的原因是_______。
4、（1）家里的电视机与电饭煲是______连接的，控制灯的开关与灯是______的。
（2）如下图所示的电路中，闭合开关后，灯泡、______联，灯比亮，通过灯的电流______（选填“大于”、“等于”或“小于”）通过灯的电流，若灯丝烧断，灯______（选填“仍能”或“不能”）正常发光。
（3）在如下图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在______两点之间。
5、家庭电路中，电灯与电视机是______联的。在选择家庭电路的导线时，应该选用______导线（选填“铜”或“铁”）。在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为______V。
三、计算题（4小题，每小题10分，共计40分）
1、小朋家现有40 W的灯4盏、200 W的彩电1台，40 W的影碟机1台，若这些用电器同时工作，则流过总线路上的电流为多少安培？后来他家又买了1台1.4 kW的电暖气，这时若同时使用，则流过线路的电流变为多少安培？
2、小明学习了电功率的知识后，利用家里的电能表（如图）和手表，测出了一些家用电器的有关数据。
(1)当家里的电水壶单独工作时，测出电能表30min转了1500转，求此电热水壶的电功率；
(2)如果用此电热水壶把1kg的水由20℃加热至沸腾需要8min，则此电水壶的效率为多大。（当地气压为一个标准大气压）
3、电，已成为现代生活不可或缺的能源，但在家庭用电中，我们必须要有安全用电意识，也要懂得安全用电的常识．请找出图中两处违反安全用电原则的地方．
4、电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）．
额定电压 220V
频率 50Hz
额定功率 加热 880W
保温 44W
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R2的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
-参考答案-
一、单选题
1、D
【解析】
【详解】
A．铜丝导电性能较好，但电阻较小、熔点高，而保险丝应由电阻大、熔点低的材料制成，当电流过大时产生较多热量而熔断，所以不能用铜丝制作保险丝，故A错误；
B．建筑物上的避雷针是用导体材料制成的，以保证雷电产生的电流能够被引入大地，故B错误；
C．滑动变阻器是利用电阻大的材料来做，不能使用超导体，否则变阻器电阻为0，故C错误；
D．手机中的“手电筒”是LED灯，LED灯是发光二极管，是用半导体材料制成的，故D正确。
故选D。
2、A
【解析】
【详解】
A．电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合题意；
B．湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合题意；
C．在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合题意；
D．很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合题意。
故选A。
3、B
【解析】
【详解】
A．人体的安全电压是不高于36V，故A不符合题意；
B．初中物理教科书的长度约为26cm，故B符合题意；
C．中考体育测试实心球为2kg左右，故C不符合题意；
D．石家庄夏天的最高气温在30以上，故D不符合题意。
故选B。
4、B
【解析】
【详解】
A．使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故A错误；
B．夏天，常用干冰给食品保鲜，是因为干冰可以直接升华为气态，吸收大量的热量，故B正确；
C．电压是使电荷产生定向移动，形成电流的原因，电压不是力，故C错误；
D．烧开水时壶嘴处的“白气”，是水蒸气从壶嘴中喷出时，遇冷液化形成白气，故D错误。
故选B。
5、D
【解析】
【详解】
A．空气开关跳闸表明电路中电流过大，而导致电流过大的原因可能是因为总功率过大，也可能是短路引起的，故要先排除电路中导致过大的因素再合上空气开关，否则马上又会跳闸，甚至引发危险。故A错误；
B．输电线进户后，应先接电能表，才能保证电能表能测量所有用电器消耗的电能，故B错误；
C．用电器的保险丝是防止电路中电流过大而采取的安全措施，故C错误；
D．使用测电笔时，手应该接触笔尾金属体，笔尖应该接触被测导体，这样可以在火线与大地之间形成一个回路，氖泡才能发光，由于电流很微弱，人体没有感觉，但检测过程中手切不可直接接触笔尖，否则造成触电。故D正确。
故选D。
6、B
【解析】
【详解】
A．湿布能导电，所以不能使用湿布擦拭开关，以防引起触电，故A不符合题意；
B．发生触电事故，触电时间越长越危险，如果直接施救，很可能导致施救人员也发生触电 ，所以切断电源是首先要做的，故B符合题意；
C．由于湿衣服是导体，在电线上晾衣服很容易造成触电事故，故C不符合题意；
D．下雨尤其是雷雨时，空气潮湿，大树也会成为良好的导体，容易导电，站在树下有触电危险，故D不符合题意。
故选B。
7、C
【解析】
【详解】
A．通常情况下，人体的电阻约为104~105Ω，故选A不符合题意；
B．人体的正常温度约为37摄氏度，而人体感觉到舒适的环境温度约为26摄氏度，故B不符合题意；
C．不高于36V的电压对人体而言是安全电压，故C正确；
D．发动机在工作时，会有热量损失，所以机械效率不可能达到100%，故D不符合题意。
故选C。
8、C
【解析】
【详解】
A．用湿布擦拭正在工作的台灯，可能会因湿布导电引发触电事故，不符合安全用电原则，故A不符合题意；
B．同时使用很多电器，功率过大，电压一定，电流过大，必须考虑插线板的承受能力，否则根据，容易损坏线路甚至造成火灾，不符合安全用电原则，故B不符合题意；
C．有金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，符合安全用电原则，故C符合题意；
D．在电加热器上烘烤衣服，因为衣服属于易燃物体，存在安全隐患，不符合安全用电原则，故D不符合题意。
故选C。
9、A
【解析】
【详解】
A．根据安全用电的原则，当遇到有人触电应先切断电源，避免施救过程中施救人员触电，故A正确；
B．含有杂质的水是导体，故用湿抹布擦拭正在工作的台灯易发生触电事故，故B错误；
C．据测电笔的使用可知，使用测电笔时，手一定要接触到笔尾金属体，不能接触笔尖金属体，故C错误；
D．保险丝熔断或空气开关跳闸，可能是电路中出现了短路，也可能是用电器的总功率过大，故D错误。
故选A。
10、A
【解析】
【详解】
A．测电笔的工作原理就是利用在人体大地和火线之构建一个回路，指示灯才能亮，但人体能承受的电流很小，所以测电笔中有一个很大电阻，帮助限流，因此使用时人体要要接触笔尾金属体，但切不可接触笔尖。故A正确；
B．导体电阻是导体的一种属性，只与导体的长度、粗细、材料和温度等因素有关，与电压、电流无关，故B错误；
C．电流做功是把电能转化成其它形式的能，故应该是电流做了多少做功，就有多少电能转化成其他形式的能，故C错误；
D．家庭电路中一般用电器都是并联的，插座是用电器的接口，也与其它用电器是并联关系，根据并联电路的特点，如果插座处火线和零线相接触即发生短路，将引起空气开关跳闸，其它用电器都不能工作，故D错误。
故选A。
二、填空题
1、并 串 火线、③、②、零线 电流
【详解】
（1）[1][2]由图中可知，①为插座，插入插座的用电器与照明灯②是并联的；用电器②和开关③为串联。
（2）[3]开关要接在火线和用电器之间，故火线、零线、②、③的连接顺序为：火线、③、②、零线。
（3）[4]家庭电路中电压是一定的，用电器的总功率越大，由P=UI可知，电路中的电流也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
2、220 并联 不变
【详解】
[1]由常见的电压可知，我国家庭照明电路的电压是220V，所以上海市家庭照明电路的电压为220V。
[2]电视机与节能灯在工作时互不影响，所以它们的连接方式是并联。
[3]由于日光灯和空调并联，是互不影响的，所以关闭空调后，日光灯两端的电压不变，电阻不变，根据欧姆定律可知，通过日光灯的电流不变。
3、右 见解析
【详解】
[1][2]右边的小鸟的两脚分别接触了电灯的两端（并联），有一定的电压，有电流流过小鸟身上，右边的小鸟会触电，左边的小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，不会触电。
4、并联 串联 串 等于 不能 A、D
【详解】
（1）[1][2]家庭电路中所有用电器都是并联的，家里的电视机与电饭煲是并联连接的；开关与控制的电路串联，控制灯的开关与灯是串联的。
（2）[3]如下图所示的电路中，闭合开关后，两个灯泡依次相连，然后接到电路中，故灯泡、串联。
[4][5]串联电路中，各处的电流都相等，故通过灯的电流等于通过灯的电流；若灯丝烧断，整个电路断路，灯不能正常发光。
（3）[6]三个灯泡的两端分别连在一起，然后接到电路中，这三个灯泡是并联的。分析图可知，左边灯的B端、中间灯的C端、右边灯的F端是相连的，即B、C、F是连接在一起的，如果将三盏灯的另一端A、D、E也连接起来，则三盏灯并联了，即这根导线应该接在A、D两点之间。
5、并 铜 3
【详解】
[1]并联电路的各用电器可以独立工作，故电灯与电视机是并联的。
[2]相同条件下，铜的电阻要比铁和铝的电阻小，即铜导电性能更好，所以家庭电路中的电路用线一般选用铜导线。
[3]一节新干电池电压是1.5V，根据串联电池的电压特点，二节新干电池串联后的总电压
U=1.5V×2＝3V
三、计算题
1、1.82 A 8.18 A
【解析】
根据关系式P=IU的变形I=P/U可知，要求电流必须知道功率和电压，功率已知而家庭电路中的电压为220 V是一定的，这样直接用公式计算出即可．
思路分析：先通过计算小明家所接的用电器的最大功率，根据公式I=P/U计算流过总线路上的电流，后来他家又买了1台1.4 kW的电暖气，这时若同时使用，所接的用电器的总功率变大，再根据公式计算电路中的总电流即可．
试题点评：本试题考查的是学生利用公式P=UI,解决问题的能力．
2、 (1) 1000W；(2) 70%
【详解】
(1) 电热水壶在30min内消耗的电能
W=
电热水壶的电功率
(2)用电热水壶加热水，不吸收的热量
4.2×103J/(kg ℃)×1kg×(100℃-20℃)= 3.36×105J
加热水时，电热水壶消耗的电能
则电水壶的效率
答：(1)电热水壶的电功率1000W；
(2)此电热水壶的效率为70%。
3、（1） 用铜丝替代保险丝; （2） 用医用胶布替代电工胶布; (3) 在一个插线板上同时使用多个用电器; (4) 裸露的接线头没有用绝缘胶布密封.
【解析】
电，已成为现代生活不可或缺的能源，但在家庭用电中，我们必须要有安全用电意识，也要懂得安全用电的常识．图中违反安全用电原则的是：
（1）保险丝是熔点较低的铅锑合金丝，当电路中电流过大时，能及时切断电路起到保护作用．用铜丝代替保险丝是错误的．
（2）电工胶布是绝缘体，用医用胶布替代电工胶布是错误的．
（3）在一个插线板上同时使用多个用电器，会使电流过大，容易引起火灾．
（4）裸露的接线头没有用绝缘胶布密封．
4、（1）4A（2）1100Ω（3）800W
【分析】
（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，据P＝可知，什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率．
【详解】
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW h＝kW h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W．
