2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路重点解析试卷（精选）

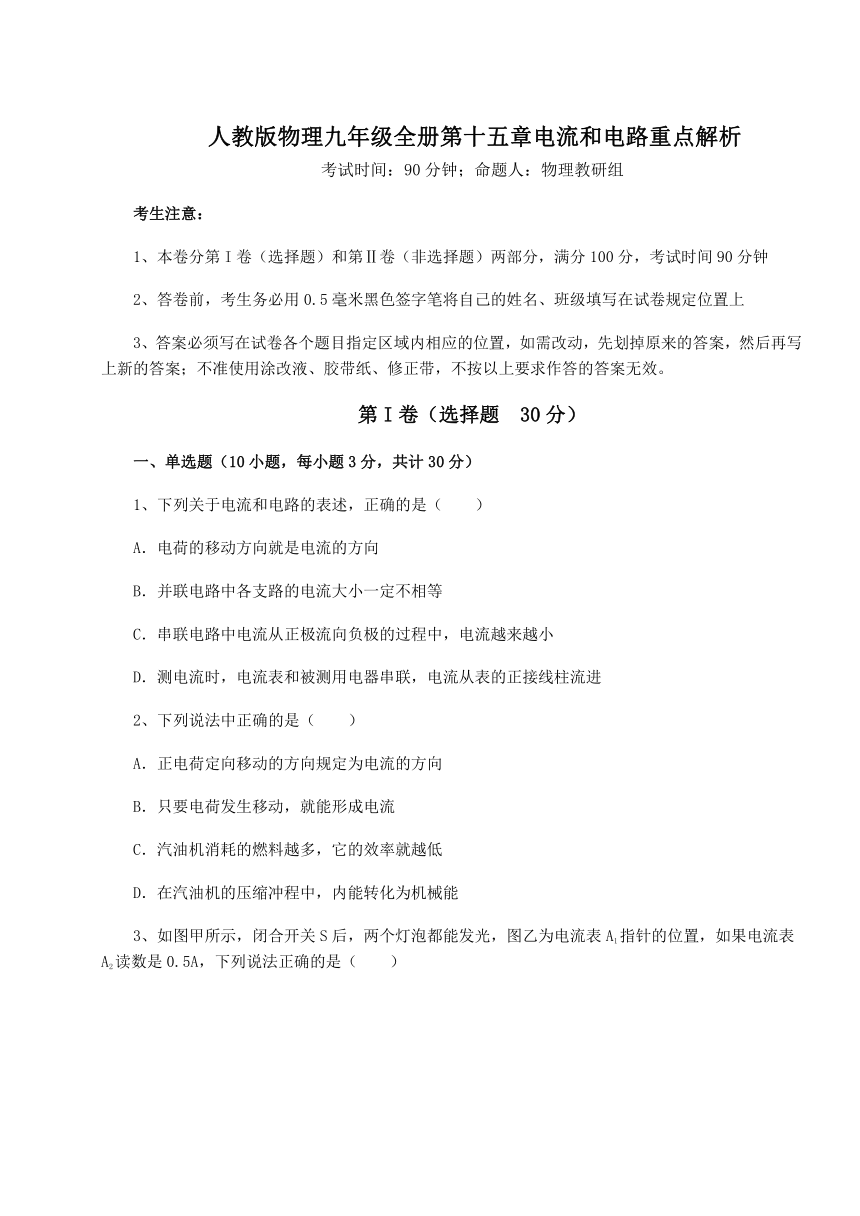

人教版物理九年级全册第十五章电流和电路重点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
2、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能

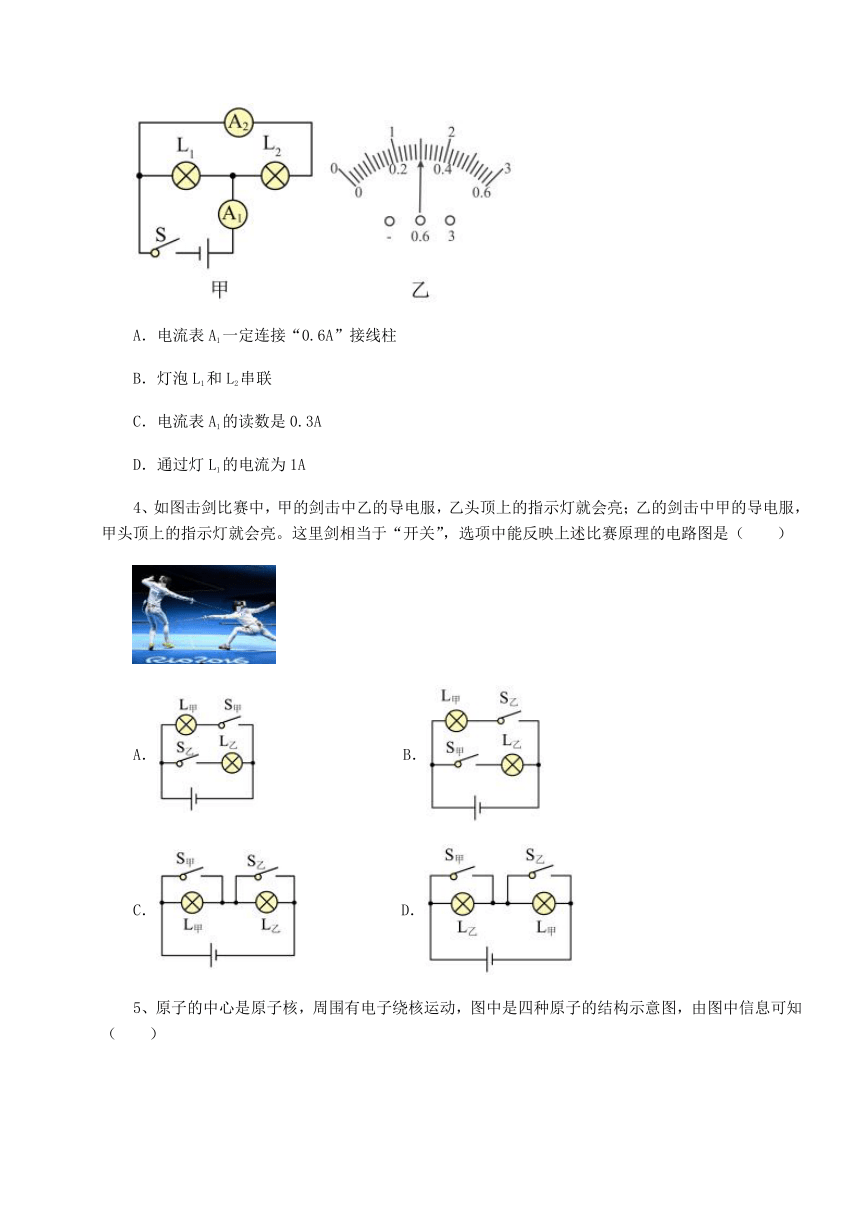

3、如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，下列说法正确的是（　　）
A．电流表A1一定连接“0.6A”接线柱
B．灯泡L1和L2串联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
4、如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里剑相当于“开关”，选项中能反映上述比赛原理的电路图是（　　）
A． B．
C． D．

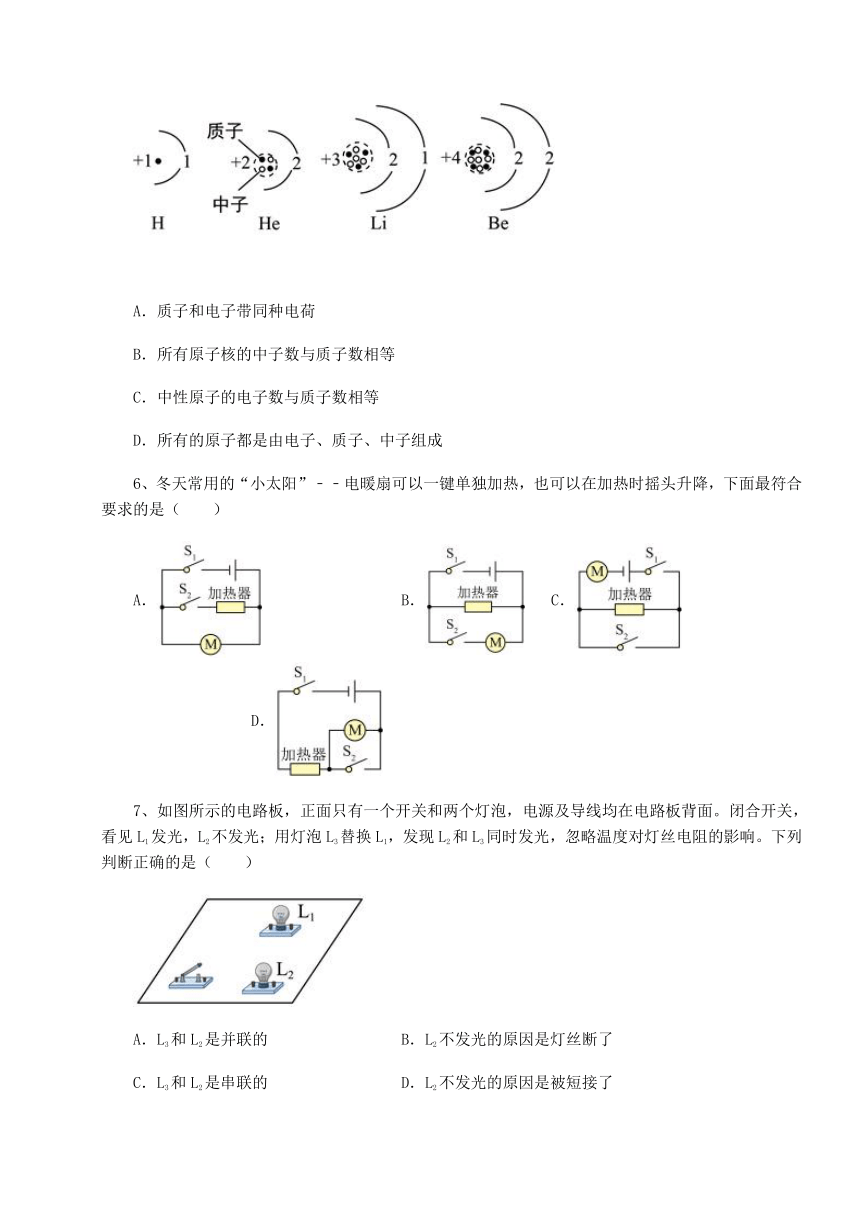

5、原子的中心是原子核，周围有电子绕核运动，图中是四种原子的结构示意图，由图中信息可知（　　）
A．质子和电子带同种电荷
B．所有原子核的中子数与质子数相等
C．中性原子的电子数与质子数相等
D．所有的原子都是由电子、质子、中子组成
6、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
7、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）
A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了

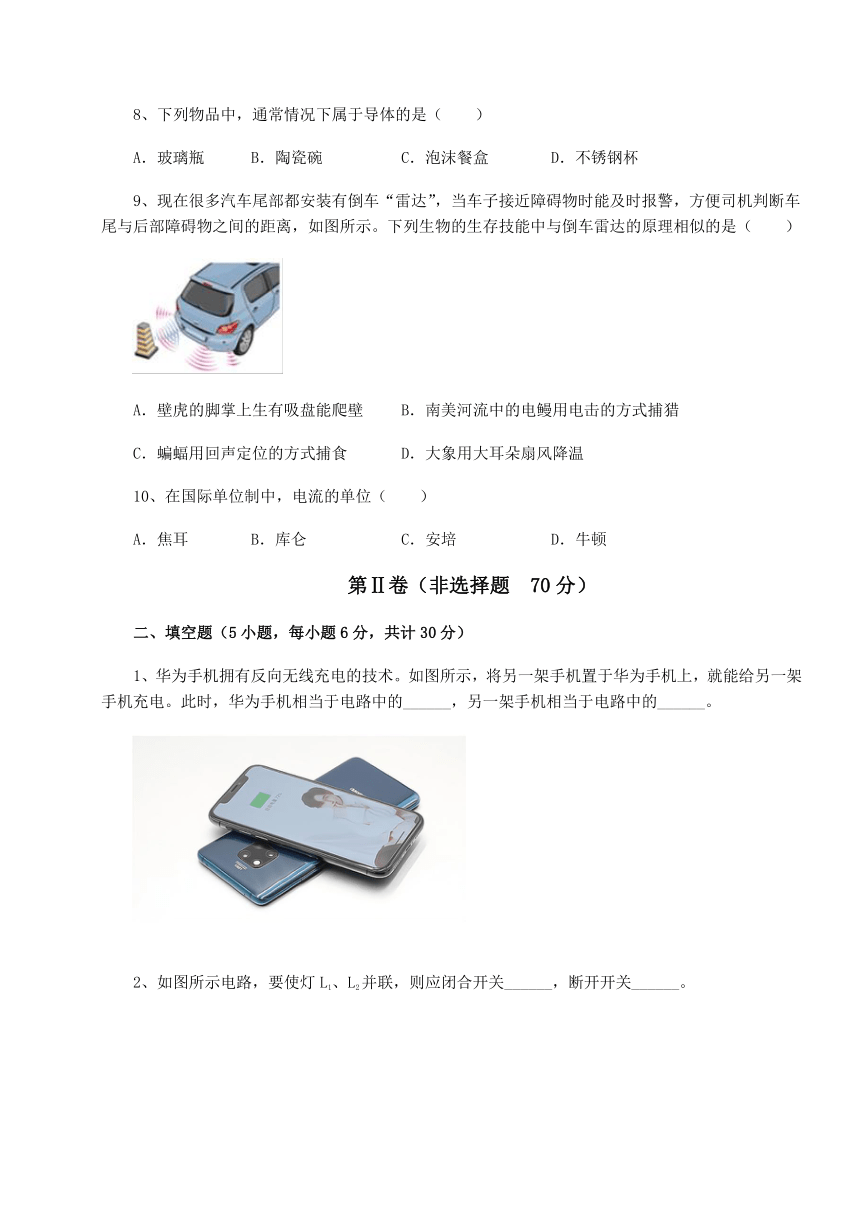

8、下列物品中，通常情况下属于导体的是（　　）
A．玻璃瓶 B．陶瓷碗 C．泡沫餐盒 D．不锈钢杯
9、现在很多汽车尾部都安装有倒车“雷达”，当车子接近障碍物时能及时报警，方便司机判断车尾与后部障碍物之间的距离，如图所示。下列生物的生存技能中与倒车雷达的原理相似的是（　　）
A．壁虎的脚掌上生有吸盘能爬壁 B．南美河流中的电鳗用电击的方式捕猎
C．蝙蝠用回声定位的方式捕食 D．大象用大耳朵扇风降温
10、在国际单位制中，电流的单位（　　）
A．焦耳 B．库仑 C．安培 D．牛顿
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、华为手机拥有反向无线充电的技术。如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。此时，华为手机相当于电路中的______，另一架手机相当于电路中的______。

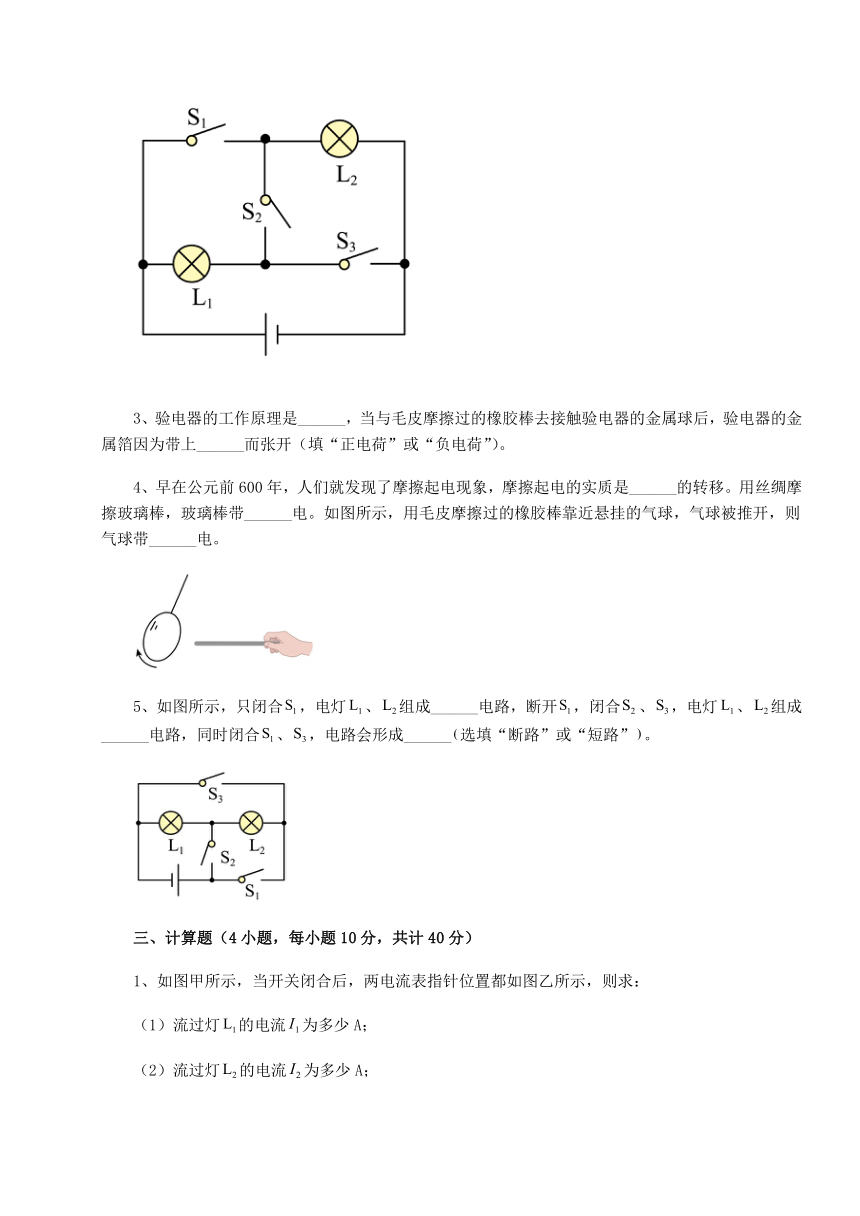

2、如图所示电路，要使灯L1、L2并联，则应闭合开关______，断开开关______。
3、验电器的工作原理是______，当与毛皮摩擦过的橡胶棒去接触验电器的金属球后，验电器的金属箔因为带上______而张开（填“正电荷”或“负电荷”）。
4、早在公元前600年，人们就发现了摩擦起电现象，摩擦起电的实质是______的转移。用丝绸摩擦玻璃棒，玻璃棒带______电。如图所示，用毛皮摩擦过的橡胶棒靠近悬挂的气球，气球被推开，则气球带______电。
5、如图所示，只闭合，电灯、组成______电路，断开，闭合、，电灯、组成______电路，同时闭合、，电路会形成______选填“断路”或“短路”。
三、计算题（4小题，每小题10分，共计40分）
1、如图甲所示，当开关闭合后，两电流表指针位置都如图乙所示，则求：
（1）流过灯的电流为多少A；
（2）流过灯的电流为多少A；
（3）总电流为多少A。
2、小华家的汽车尾部上标有“1.5T”的字样，其中“T”就是“涡轮增压”的标识，是利用高温、高压的废气去冲击废气涡轮高速旋转，来带动同轴的进气涡轮也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的，汽车在高速公路上以100km/h行驶时为发动机满负荷工作运行的最佳状态，曲轴转速1800r/min，油耗6.8L/100km。
（1）如图所示小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的开关处于断开），指示灯就发光提醒，下面四个电路中，能体现该装置工作原理的是哪个选项？
A. B.
C. D.
（2）如下图所示是四缸四冲程汽油机的工作瞬间，此汽油机一个冲程活塞在气缸中移动的距离是50mm，满负荷最佳状态工作时做功冲程中燃气对活塞的平均压力为5×103N。当发动机满负荷工作时（不计摩擦），输出功率是多少？
（3）发动机的效率是多少？
3、10秒内通过小灯泡的电荷量为3库伦，求通过小灯泡的电流。
4、如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
-参考答案-
一、单选题
1、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
2、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
3、D
【解析】
【详解】
ABC．观察甲电路图，闭合开关后，根据电流的流法可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，因为并联电路中干路电流等于各支路电流之和，电流表A2读数是0.5A，则电流表A1的示数大于0.5A，图乙为电流表A1指针的位置，假设电流表A1连接“0~0.6A”接线柱，则电流表A1的示数为0.3A，这不符合电流表A1的示数大于0.5A的条件，假设不成立，电流表A1不是连接“0~0.6A”接线柱，电流表A1是连接“0~3A”接线柱，它的读数为1.5A；综上所述，电流表A1是连接“3A”接线柱，灯泡L1和L2并联，电流表A1的读数是1.5A，故ABC错误；
D．由上述解析可知，电流表A1的读数是1.5A，即干路电流为1.5A，电流表A2读数是0.5A，即流过灯L2的电流为0.5A，根据并联电路的电流规律，可知通过灯L1的电流为
通过灯L1的电流为1A，故D正确。
故选D。
4、B
【解析】
【详解】
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且S甲与乙方的灯串联，S乙与甲方的灯串联。
故选B。
5、C
【解析】
【详解】
A．质子带正电荷，电子带负电荷，故A不符合题意；
B．H原子中只有质子无中子，He原子核由2个质子和2个中子，Li原子核中有3个质子和4个中子，Be原子核由4个质子和5个中子，说明原子核中中子数与质子数不一定相等，故B不符合题意；
C．H原子核有1个质子，核外有1个电子；He原子核由2个质子，核外有2个电子；Li原子核中有3个质子，核外有3个电子；Be原子核由四个质子，核外有四个电子。所有中性的原子具有的质子数都与核外电子数相等，故C符合题意；
D．H原子中只有质子无中子，说明原子不一定都由电子、质子、中子组成，故D不符合题意。
故选C。
6、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
7、C
【解析】
【详解】
AC．若原来L1和L2并联，用灯泡L3替换L1后，根据并联电路中各支路互不影响的特点知道，对L2支路无影响，L2应该仍然不发光，而替换后发现L2和L3同时发光，所以两灯泡不是并联，即原来L1和L2是串联的，则替换后L2和L3是串联的，原来L2不发光是因为L2的实际功率太小造成的，综上所述，C正确，A错误；
B．根据题意知道，闭合开关， L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡L2也发光了，说明灯泡L2的灯丝没有断，故B错误。
D．若L2被短接了，则用灯泡L3替换L1时，L2依然不发光才对，但现在发光，故D错误。
故选C。
8、D
【解析】
【详解】
通常情况下玻璃、陶瓷、泡沫餐盒不容易导电，是绝缘体，不锈钢杯容易导电，是导体，故ABC不符合题意，D符合题意。
故选D。
9、C
【解析】
【详解】
倒车雷达，即倒车防撞雷达，它能以声音或更为直观的显示告知司机车辆周围是否有障碍物，倒车时，利用超声波原理，由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波，计算出车体与障碍物间的实际距离，然后，提示给司机，使停车或倒车更容易、更安全，所以说倒车雷达应用了回声定位的原理。
A．壁虎的脚掌上生有吸盘是利用了大气压强，故A不符合题意；
B．南美河流中的电鳗用电击的方式捕猎是因为水是导体，故B不符合题意；
C．倒车雷达应用了回声定位的原理，这与蝙蝠用回声定位捕食的本领相似，C符合题意；
D．大象用大耳朵扇风降温是为了加快空气流速，加快汗液蒸发，蒸发吸热，可以起到降温的效果，故D不符合题意。
故选C。
10、C
【解析】
【详解】
A．一切功和能的单位都是焦耳，故A不符合题意；
B．电荷量的单位是库仑，故B不符合题意；
C．安培是著名的物理学家，为纪念其在电学方面的伟大贡献，把电流的单位用安培来表示，故C符合题意；
D．牛顿是著名物理学家，也是经典力学的奠基，为纪念其在力学方面的伟大贡献，将力的单位为N来表示，故D不符合题意。
故选C。
二、填空题
1、电源 用电器
【详解】
[1]将另一架手机置于华为手机上，就能给另一架手机充电，华为手机提供电能，故华为手机是电源。
[2]另一架手机消耗电能，故相当于电路中的用电器。
2、S1、S3 S2
【详解】
[1][2]将两灯泡的两端分别连接在一起，然后接入电路中，这两个小灯泡是并联的。由上图知，闭合S1和S3，断开开关S2（S2不能闭合，否则造成电源短路），则灯L1、L2的两端连接在一起后接入电路中，灯L1、L2并联。
3、同种电荷相互排斥 负电荷
【详解】
[1]验电器的金属箔带上同种电荷，同种电荷相排斥，金属箔会张开，验电器的工作原理是同种电荷相互排斥。
[2]用毛皮摩擦过的橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电荷。由于同种电荷相互排斥，所以其两个金属箔片会张开。
4、电子 正 负
【详解】
[1]摩擦起电的实质是电子的转移，原子核对电子束缚能力强的得到电子。
[2]根据正负电荷的定义可知，用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
[3]由于同种电荷相互排斥，带负电是橡胶棒靠近悬挂的气球，气球被推开，说明气球也带负电。
5、串联 并联 短路
【详解】
[1]只闭合，电流只有一条路径，则电灯、组成串联电路。
[2]断开，闭合、，电流经开关有两条路径，一条经灯泡，另一条经灯泡、开关，则电灯、组成并联电路。
[3]同时闭合、，电流从正极出发，经、直接回到负极，造成短路。
三、计算题
1、（1）0.8A；（2）0.2A；（3）1A
【详解】
解：（1）由甲图可知，灯泡和并联在电路中，电流表测的是干路电流，电流表测的是灯泡，这条支路的电流，由并联电路中电流规律可知
所以，流过干路电流为1A，流过灯的电流为0.2A，流过灯的电流
（2）由甲图可知，电流表测的是灯泡这条支路的电流，又因为，所以电流表读取量程小的，。
（3）由甲图可知，电流表测的是干路电流，又因为，所以电流表读取量程大的，。
答：（1）流过灯的电流为0.8A；
（2）流过灯的电流为0.2A；
（3）总电流为1A。
2、（1）B；（2）15000W；（3）24.3%
【详解】
解：（1）A．开关都闭合时，灯泡才发光，故A错误；
B．开关都闭合时，灯泡被短路，当任何一个开关断开时，灯泡发光，故B正确；
C．只要有一个开关闭合，灯泡就发光，故C错误；
D．只要开关S1断开，无论另外三个开关什么状态，灯泡都不发光，故D错误。
故选B。
（2）汽油机一次做的功为
四缸发动机1min做功的次数为
1min做的总功为
因此四缸发动机的功率为
（3）行驶100km消耗汽油的质量为
完全燃烧是释放的热量为
发动机每小时做的功为
可得发动机的效率为
答：（1）能体现该装置工作原理的是B选项。
（2）发动机满负荷工作时，输出功率是15000W。
（3）发动机的效率是24.3%。
3、0.3A
【详解】
根据公式Q=It
答：通过小灯泡的电流为0.3A。
4、（1）1.2A，0A；（2）0.48A；（3）0.72A
【详解】
解：（1）由图甲知，开关闭合时，L1被电流表短路，故通过L1的电流
I1=0A
只有L2接入电路中，故L2的电流大小为电流表示数：即
I2=1.2A
（2）由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此时电流为0.48A，故通过A1的示数为
I1′=0.48A
（3）由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，L2的电流大小为
I2′=IA-I1′=1.2A-0.48A=0.72A
答：（1）图甲中通过L2的电流是1.2A，通过L1的电流为0A；
（2）图乙中电流表A1的示数是0.48A；
（3）图乙中通过灯L2的电流为0.72A。
