电阻（第2课时）

课件40张PPT。第4节 电 阻

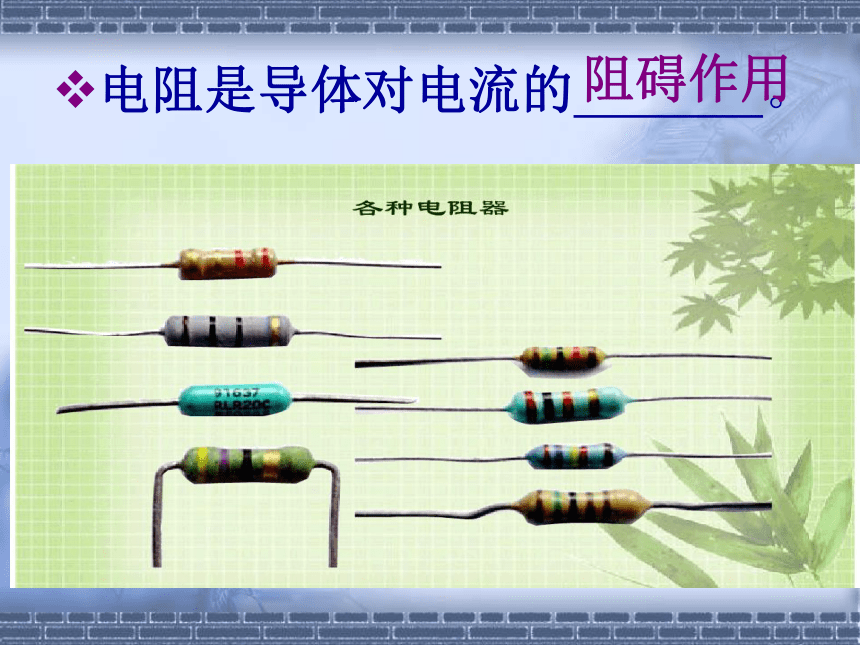

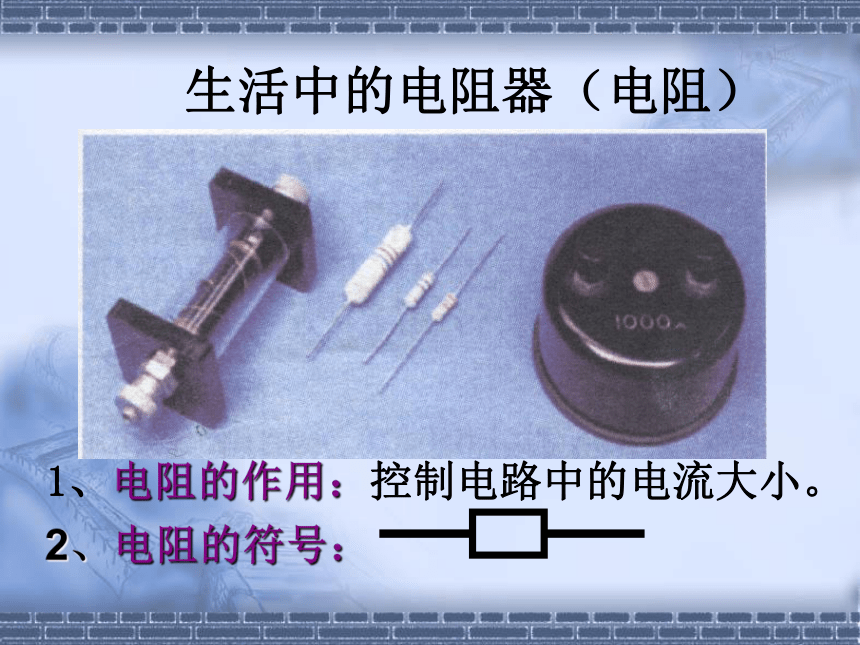

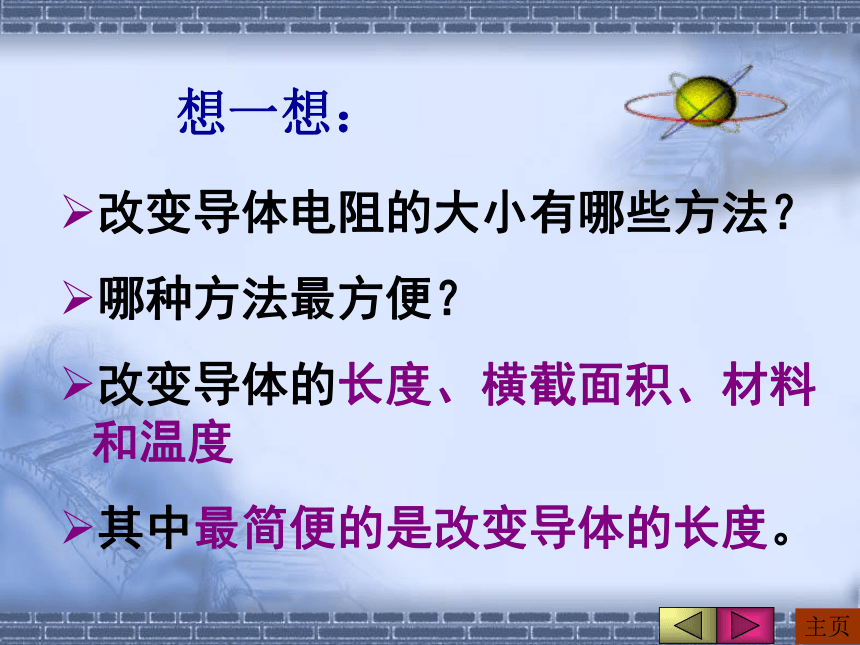

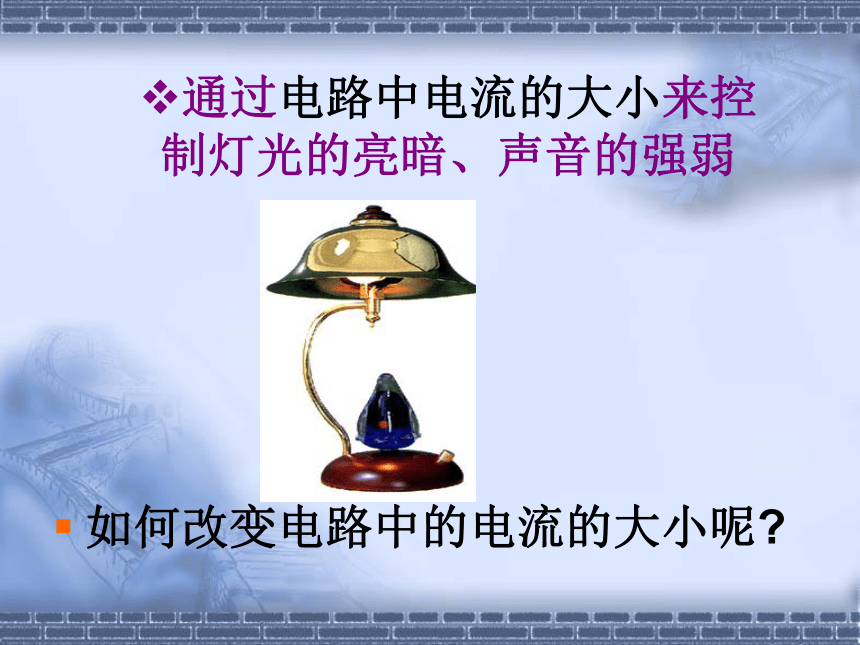

第二课时变阻器通过电路中电流的大小来控制灯光的亮暗、声音的强弱如何改变电路中的电流的大小呢?电阻是导体对电流的 。 阻碍作用1、电阻的作用：控制电路中的电流大小。生活中的电阻器（电阻）想一想：改变导体电阻的大小有哪些方法？
哪种方法最方便？
改变导体的长度、横截面积、材料和温度
其中最简便的是改变导体的长度。

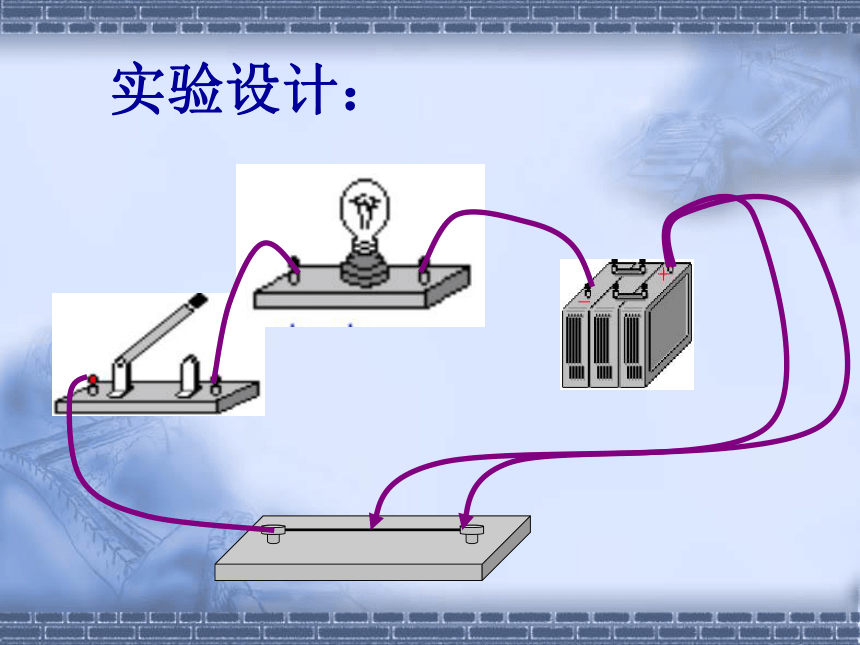

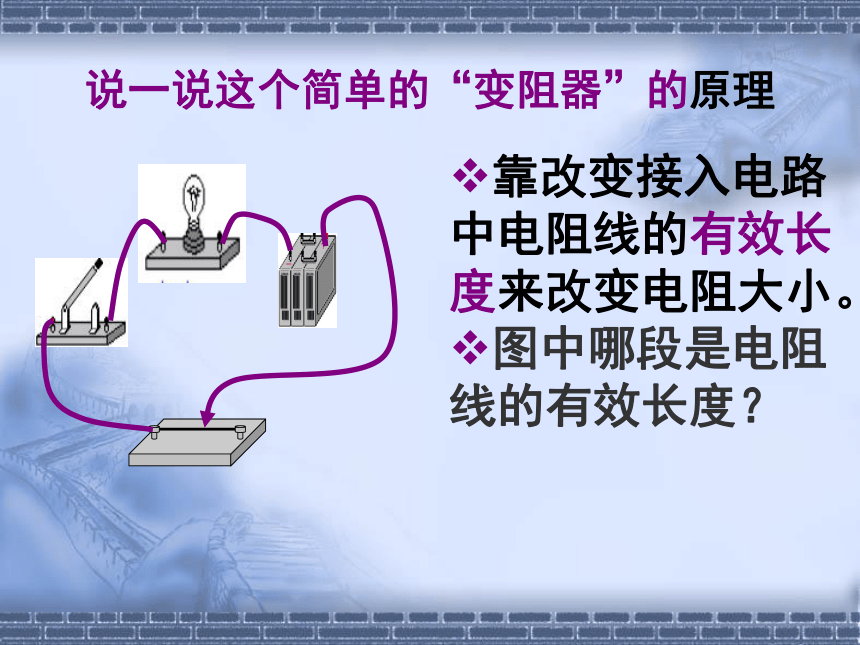

主页实验设计：说一说这个简单的“变阻器”的原理靠改变接入电路中电阻线的有效长度来改变电阻大小。

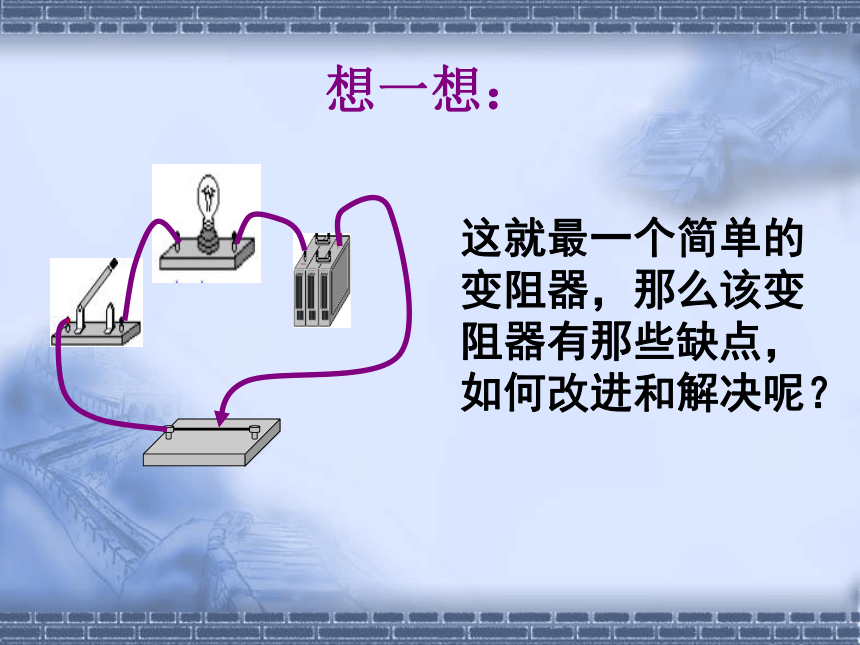

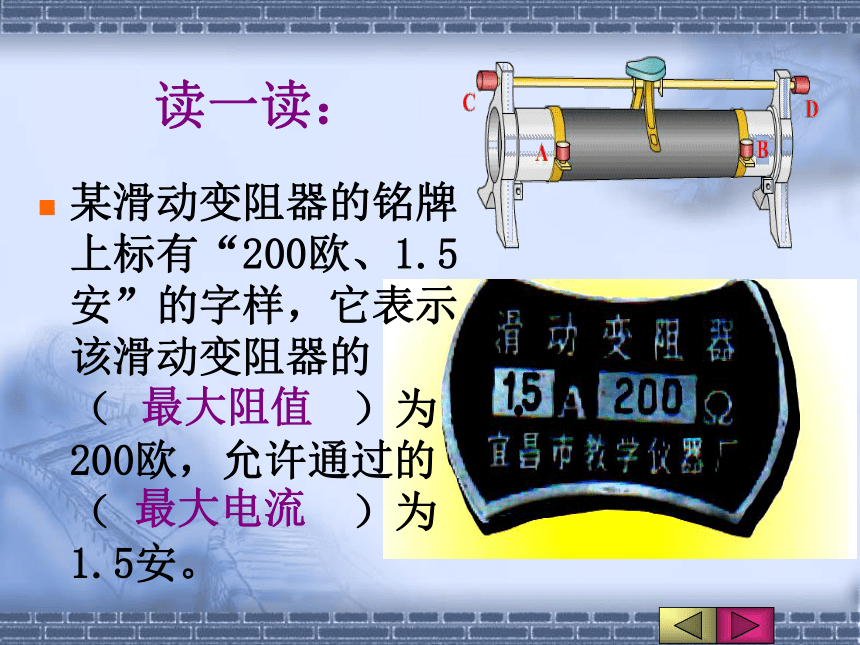

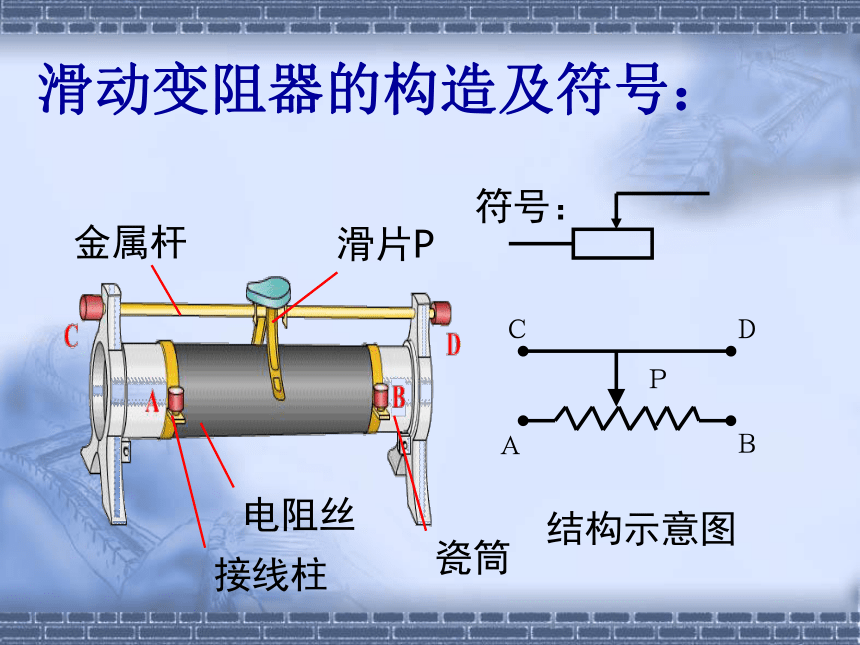

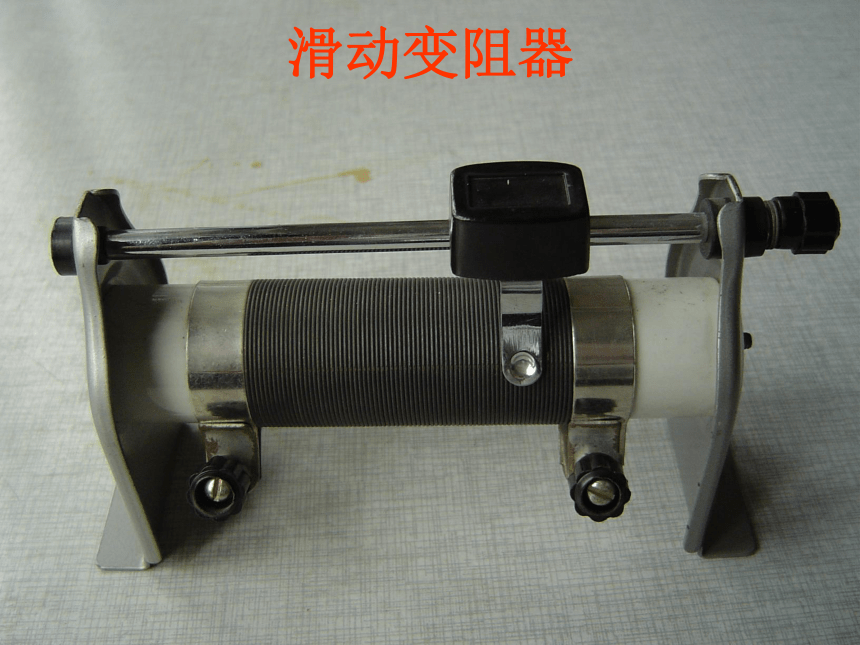

图中哪段是电阻线的有效长度？想一想：这就最一个简单的变阻器，那么该变阻器有那些缺点，如何改进和解决呢？滑动变阻器滑动变阻器的构造及符号：符号：结构示意图读一读：某滑动变阻器的铭牌上标有“200欧、1.5安”的字样，它表示该滑动变阻器的 （ ）为200欧，允许通过的 （ ）为1.5安。最大阻值最大电流每一个变阻器都有规定的最大电阻和允许通过的最大电流。
不能使通过的电流超过最大值,否则会烧坏。
变阻器在使用前应将电阻调到最大。(为什么?)注意探索有效连接方法把变阻器接入MN间，A、B、C、D四个接线柱有几种选择？主页123456点击数字PPPPPPPPPPPP实验：按下图连接电路，移动滑动触头，观察灯亮度变化，分析其原因。接CB：P向右接入电阻变 ，灯变 ；
P向左接入电阻变 ，灯变 。 小亮大暗主页“一上一下”四种有效接法滑动变阻器的接线方法:
一般串联在电路中，接线柱要选一上一下。有效连接方法小结定义：用来改变电阻大小的装置
原理：靠改变接入电路的电阻丝的有效长度来改变电阻大小的
作用：改变电路中的电流
符号：

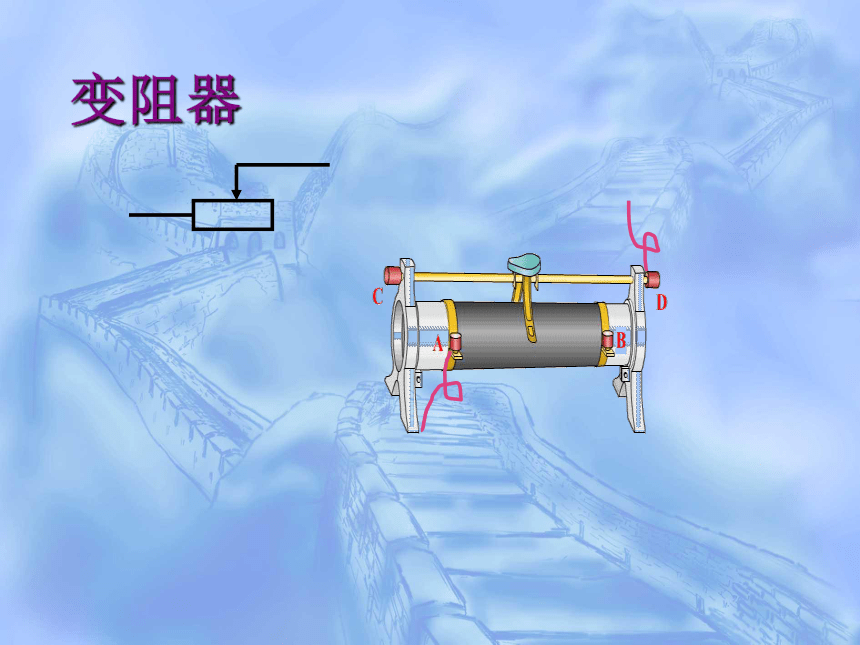

变阻器滑动变阻器使用：１、一般串联在电路中，接线柱接入要“一上一下”。
２、闭合开关前要调到阻值最大位置。
３、不能超过允许的最大电流。
p练习1：若改接AC：P向右接入电阻变 。若
两个接线柱，接入阻值为最大且始终保持不变。 AB大练习2：如下图所示的电路，要使电灯亮度变小，则必须使变阻器连入电路部分的电阻变（ ），电路中电流表示数变（ ），滑动触头P应向（ ）移动。大小右主页练习3： 按电路图连接实物电路：4：调节收音机音量大小旋钮型变阻器请说明它的接线方法和变阻原理。各种变阻器电阻箱该电阻箱接入电路的阻值为多少?
3618欧电阻箱结构示意图电阻丝阻值依次为1 ? 、2 ? 、2 ? 、5 ? 考考你：电阻箱接入电路的电阻有多大吗?Ａ　Ｂ　Ｃ　Ｄ　考考你： 以下四种接法中，接法错误，不起电阻作用，并造成电路中电流过大的是（ ）；只起定值电阻作用，而不能改变电路中电流大小的（ ）。ABCDDB考考你：下列各图中，当P向左移动时，连入电路的电阻如何变化？电阻变小电阻变大电阻不变电阻不变L2L1考考你：将图中的实物连接好：要求两灯并联，且用滑动变阻器控制L1的亮暗，再画出它的电路图。 电路图：半导体 导电能力介于导体与绝缘体之间的一类物质叫半导体.常见的半导体材料是硅和锗,半导体主要应用于电子工业,人们常说的“硅谷”意指电子产品基地. 计算机主板上集中了几十万个半导体元件. 某些材料的温度降低到一定程度时,电
阻会突然消失.这就是超导现象。那随着温度的不断降低,金属导体电阻会小到什么程度呢?会消失吗？思考：利用超导原理,出现了磁悬浮列车。
