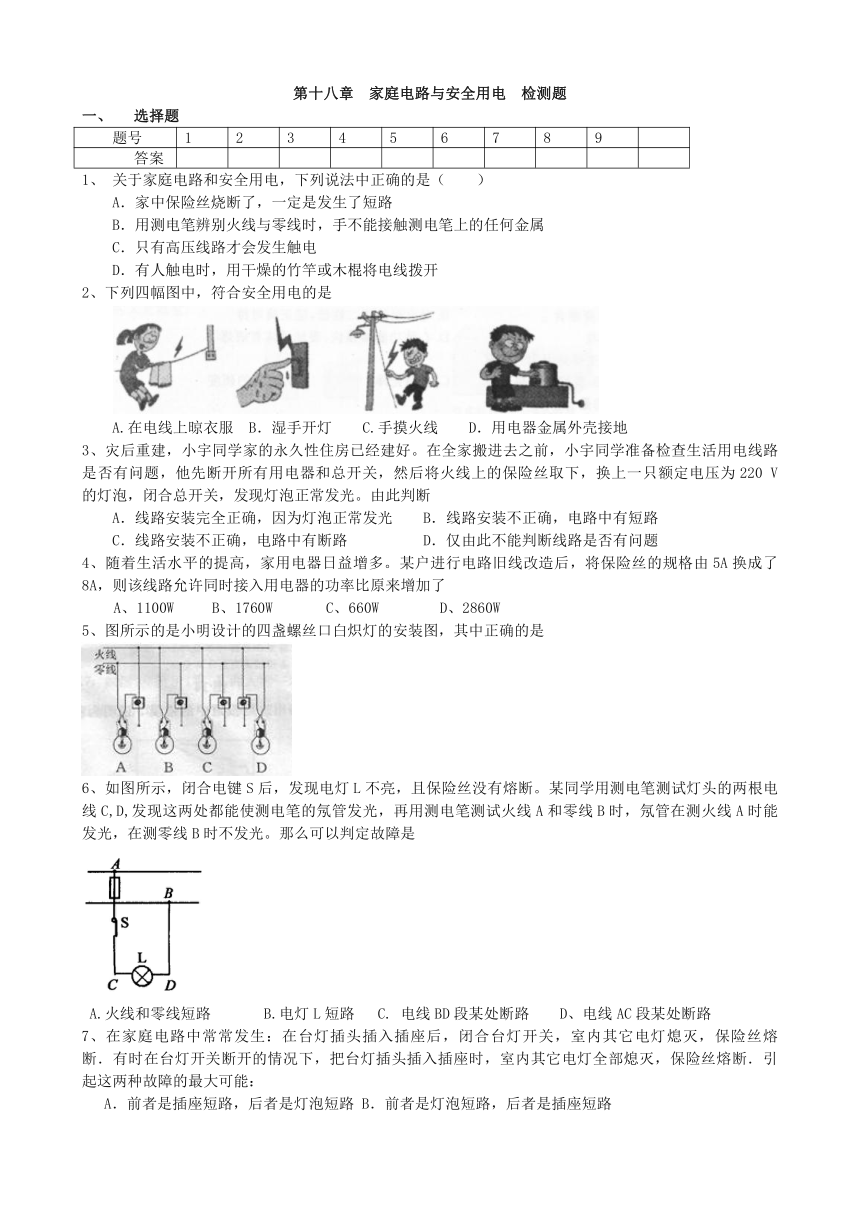

第十八章 家庭电路与安全用电 检测题
选择题
题号 1 2 3 4 5 6 7 8 9
答案
1、 关于家庭电路和安全用电，下列说法中正确的是（ ）
A．家中保险丝烧断了，一定是发生了短路
B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
C．只有高压线路才会发生触电
D．有人触电时，用干燥的竹竿或木棍将电线拨开
2、下列四幅图中，符合安全用电的是
A.在电线上晾衣服 B．湿手开灯 C.手摸火线 D．用电器金属外壳接地
3、灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断
A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路
C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
4、随着生活水平的提高，家用电器日益增多。某户进行电路旧线改造后，将保险丝的规格由5A换成了8A，则该线路允许同时接入用电器的功率比原来增加了
A、1100W B、1760W C、660W D、2860W
5、图所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是
如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是
A.火线和零线短路 B.电灯L短路 C. 电线BD段某处断路 D、电线AC段某处断路
7、在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能：
A．前者是插座短路，后者是灯泡短路 B．前者是灯泡短路，后者是插座短路
C．两者都是插座短路 D．两者都是插头短路

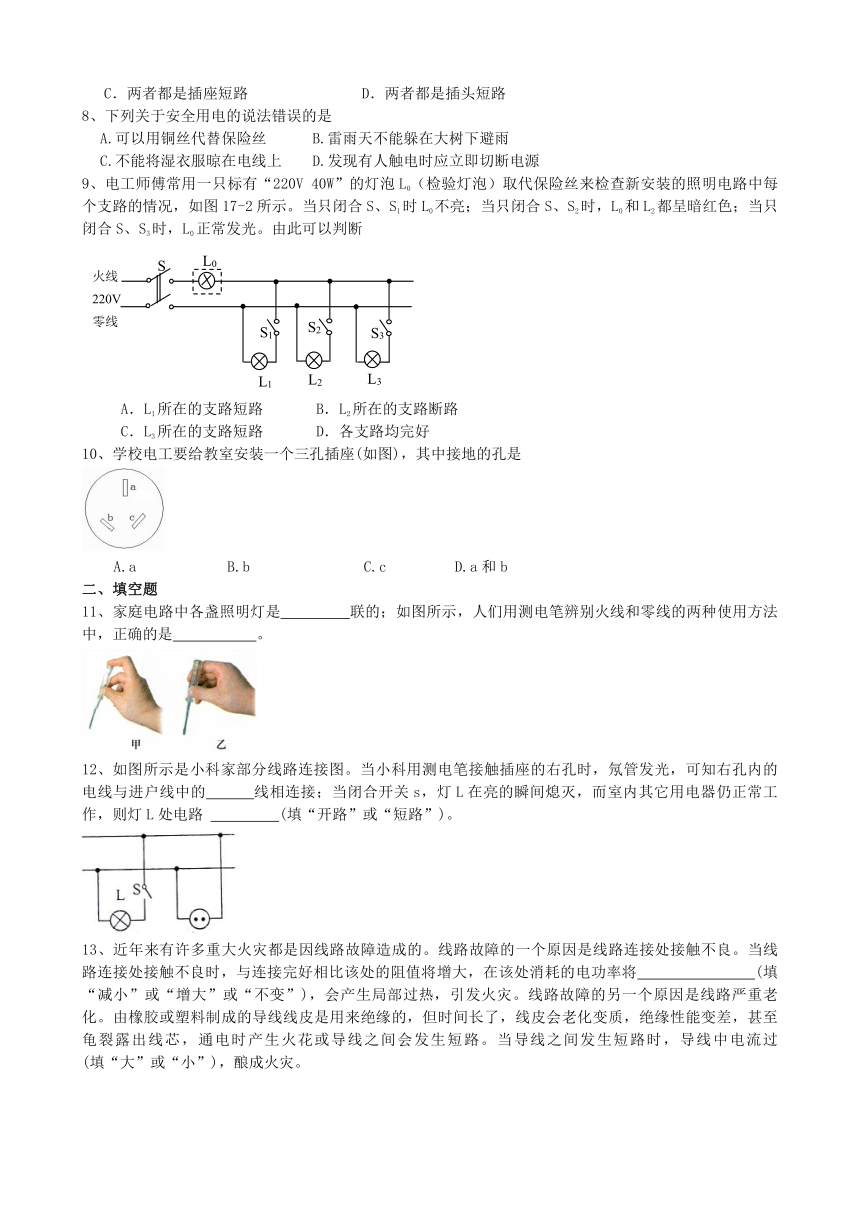

8、下列关于安全用电的说法错误的是
A.可以用铜丝代替保险丝 B.雷雨天不能躲在大树下避雨
C.不能将湿衣服晾在电线上 D.发现有人触电时应立即切断电源
电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图17-2所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断
A．L1所在的支路短路 B．L2所在的支路断路
C．L3所在的支路短路 D．各支路均完好
10、学校电工要给教室安装一个三孔插座(如图)，其中接地的孔是
A.a B.b C.c D.a和b
二、填空题
11、家庭电路中各盏照明灯是 联的；如图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是 。
如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的 线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“开路”或“短路”)。
13、近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。

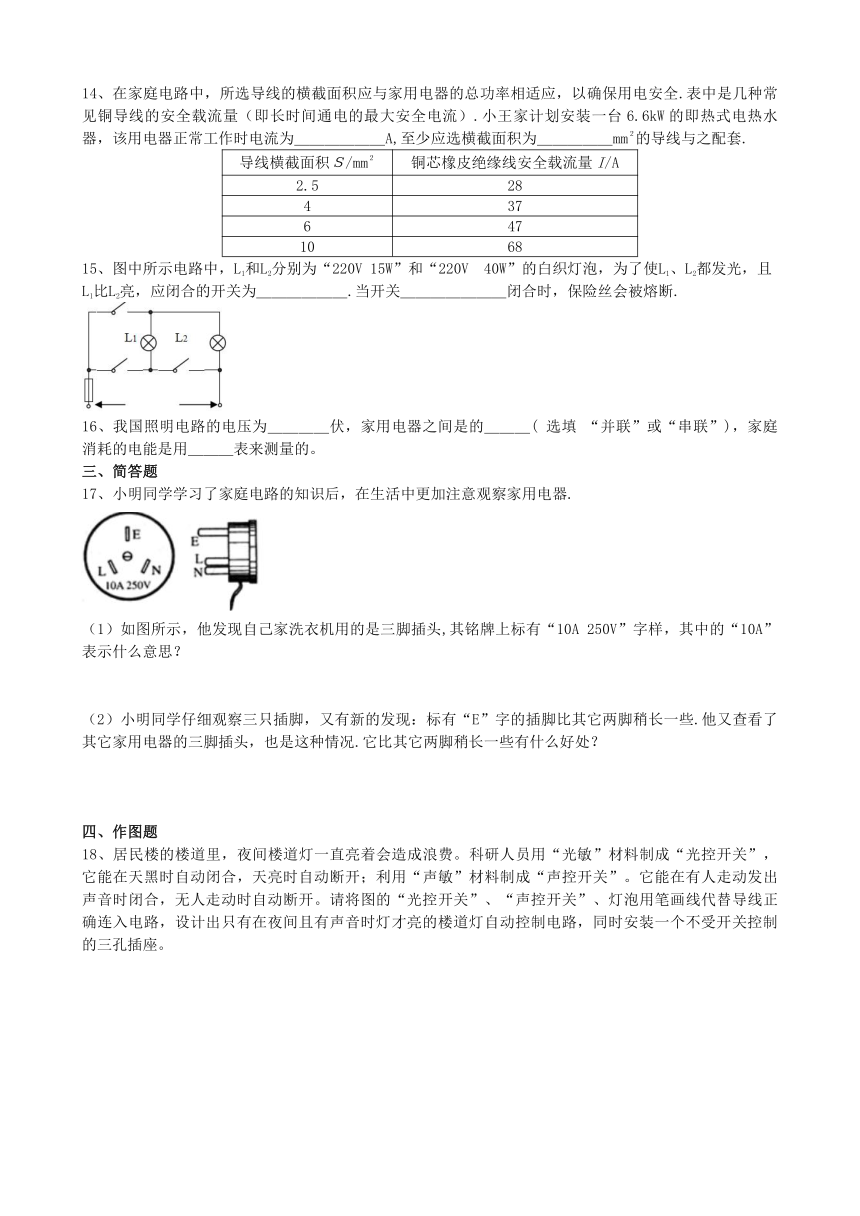

14、在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全.表中是几种常见铜导线的安全载流量（即长时间通电的最大安全电流）.小王家计划安装一台6.6kW的即热式电热水器，该用电器正常工作时电流为＿＿＿＿＿＿A,至少应选横截面积为＿＿＿＿＿mm２的导线与之配套.
导线横截面积Ｓ/mm２ 铜芯橡皮绝缘线安全载流量I/A
2.5 28
4 37
6 47
10 68
15、图中所示电路中，L1和L2分别为“220V 15W”和“220V 40W”的白织灯泡，为了使L1、L2都发光，且L1比L2亮，应闭合的开关为＿＿＿＿＿＿.当开关＿＿＿＿＿＿＿闭合时，保险丝会被熔断.
16、我国照明电路的电压为＿＿＿＿伏，家用电器之间是的＿＿＿( 选填 “并联”或“串联”)，家庭消耗的电能是用＿＿＿表来测量的。
三、简答题
17、小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
（1）如图所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？
四、作图题
18、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
19、如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.
20、学生使用的护眼台灯，可以通过调节旋钮改变亮度。小刚很快知道了它的工作原理。试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。
五、综合应用题
21、中考前,由于气温偏高,瑞瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间.这台空调的说明书中主要数据如表，问：
电源电压 220V
频率 50Hｚ
额定制冷功率 1320W
额定制热功率 1420W
①空调工作时应选图中＿＿＿＿孔插座.
②空调正常制冷时电流为多少？连续正常制冷30min消耗的电能为多少kW·h？
③夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能？（答出一点即可）
22、随着生活水平的提高，家用电器在日常生活中已不可缺少。小明 家所有家用电器正常工作时的总功率为2200瓦。其中电热水壶的铭牌如图所示，某一天小明在家里用电热水壶烧开水，电热水 壶能正常工作。已知电热水壶的阻值不变。求：
(1)小明家所用熔断器的额定电流等于或稍大于多少安
(2)这个电热水壶正常工作时的电阻为多少欧
(3)这个电热水壶正常工作600秒所消耗的电能为多少焦
(4)若电热水壶实际工作电压为110伏，电热水壶的实际功率多大
电热水壶的铭牌
额定电压 220V
频率 50Hz
额定功率 880W
容积 2L
第十八章 家庭电路与安全用电 答案
题号 1 2 3 4 5 6 7 8 9 10
答案 D D B C D C B A C A
11、并 甲
12、火 开路
13、增大 大
14、30 4
15、S2 S2S3
16、220；并联；电能。
17、（1） “10A”表示允许通过的最大电流
（2） 它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电
18、如图所示
19、如图所示
20、如图所示
解：⑴三
⑵I=P冷/U=1320W/220V=6A
W=P冷t=1.32kW×0.5h=0.66 kW·h
⑶调高设定温度或缩短使用时间
22、解：（1）根据P=UI得 I总=P总/U=2200W/220V=10A 熔断器的额定电流等于或稍大于10A
（2）已知：电热水壶的额定功率P额=880W
根据P=U2/R得 R壶= U2/P壶=(220V)2/880W=55Ω
（3）P=W/t W壶 =P壶t=880W×600S=5.28×105J
(4)P实=U实2/R=（110V）2/55Ω=220W
L1
S1
S2
S3
L0
S
火线
220V
零线
L2
L3
火线
零线
火线
零线
