10.2电势差与电场强度之间的关系
POWER POINT
01
电势差和电场强度的关系

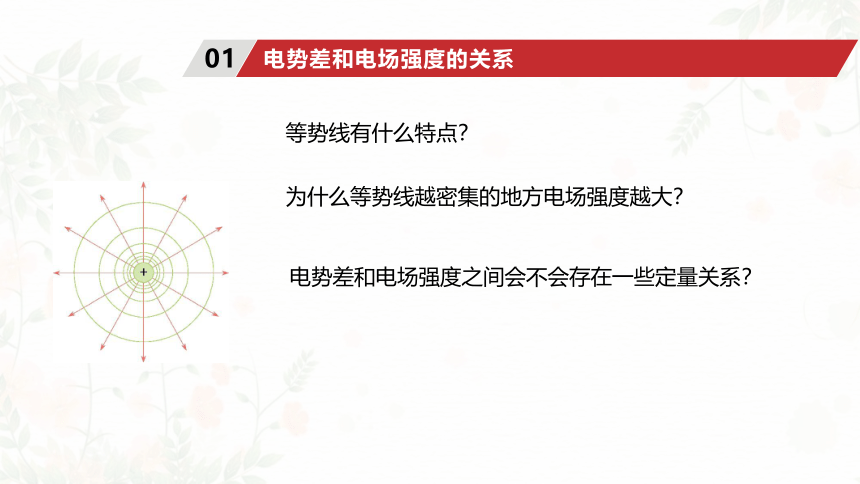

等势线有什么特点？
为什么等势线越密集的地方电场强度越大？
电势差和电场强度之间会不会存在一些定量关系？
01
电势差和电场强度的关系

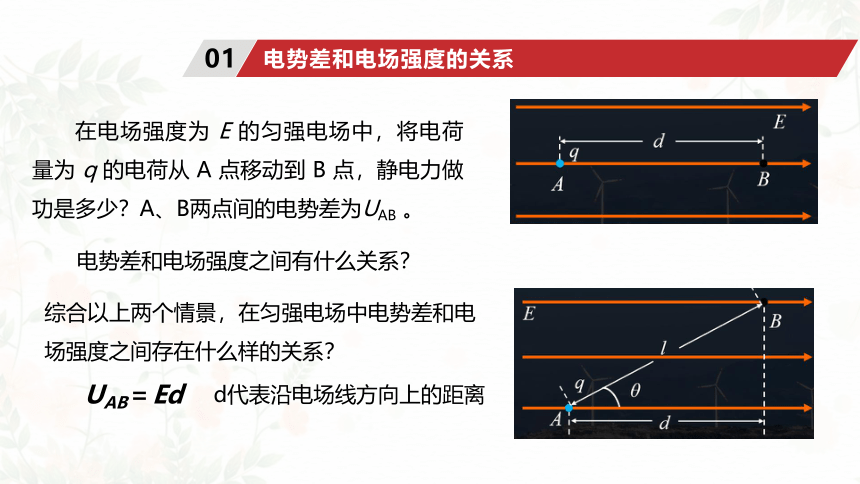

　　在电场强度为 E 的匀强电场中，将电荷量为 q 的电荷从 A 点移动到 B 点，静电力做功是多少？A、B两点间的电势差为UAB 。
电势差和电场强度之间有什么关系？
综合以上两个情景，在匀强电场中电势差和电场强度之间存在什么样的关系？
UAB＝Ed
d代表沿电场线方向上的距离
01
电势差和电场强度的关系

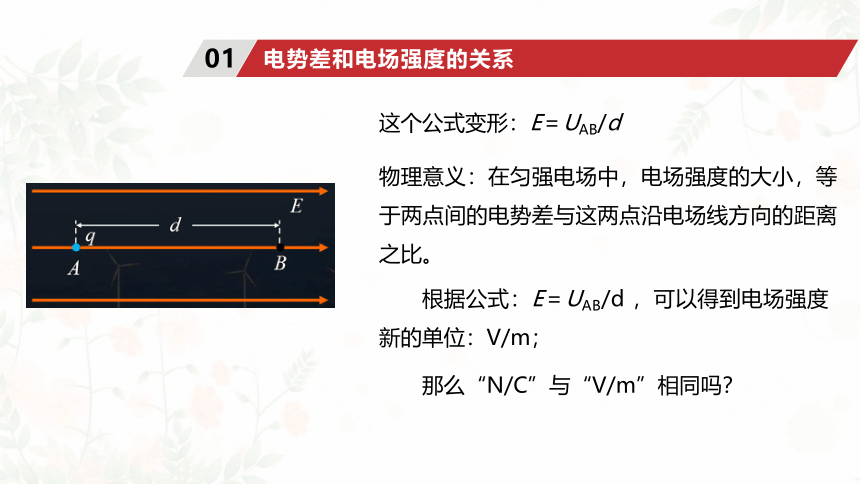

这个公式变形：E＝UAB/d
　　
物理意义：在匀强电场中，电场强度的大小，等于两点间的电势差与这两点沿电场线方向的距离之比。
　　
　　根据公式：E＝UAB/d ，可以得到电场强度新的单位：V/m；
　　那么“N/C”与“V/m”相同吗？
01
电势差和电场强度的关系

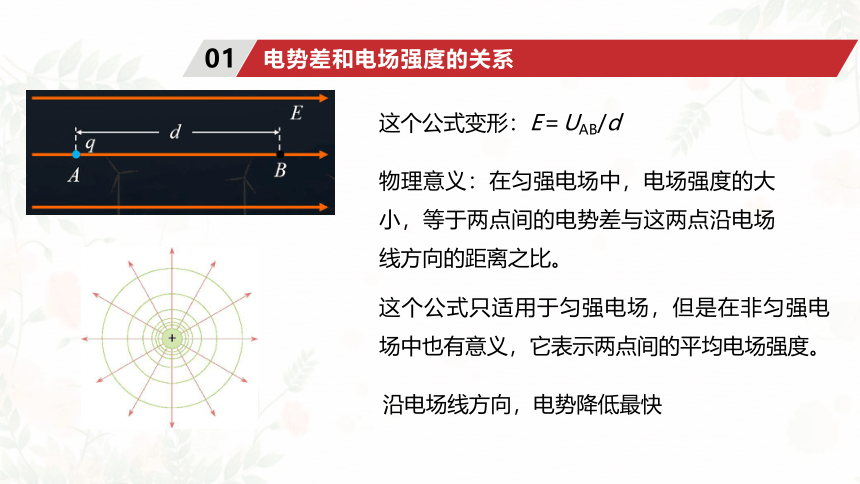

这个公式变形：E＝UAB/d
　　
物理意义：在匀强电场中，电场强度的大小，等于两点间的电势差与这两点沿电场线方向的距离之比。
　　
这个公式只适用于匀强电场，但是在非匀强电场中也有意义，它表示两点间的平均电场强度。
沿电场线方向，电势降低最快
01
电势差和电场强度的关系
推论1：匀强电场中若两线段AB∥CD，则AB和CD的长度之比等于AB两点间的电势差与CD两点间的电势差之比。
推论2：匀强电场中任一线段AB的中点C的电势，等于两端点电势的等差中项。
C
02
课堂练习
例题：如图所示，真空中平行金属板 M、N 之间的距离 d 为 0.04 m ，有一个 2×10-15 kg 的带电粒子位于 M 板旁，粒子的电荷量为 8×10-15 C，给两金属板加 200 V 直流电压。
（1）求带电粒子所受的静电力大小。
（2）求带电粒子从M板由静止开始运动到达N板时的速度。
（3）如果两金属板距离增大为原来的 2 倍，其他条件不变，则上述两个问题的答案又如何？
02
课堂练习
2如图所示，实线为电场线，虚线为等势面，φa＝50 V，φc＝20 V，则a、c连线中点b的电势φb为(　　)
02
课堂练习
图示，A、B、C为匀强电场中的三点,它们的连线组成一个直角三角形，且BC=4cm,AB=5cm.当把电量为-2×10-9C的点电荷从B点移到C点的过程中,电场力做功8 ×10-9J,而把该点电荷从A点移到B点需克服电场力做功8 ×10-9J,则电场强度为多大
02
课堂练习
5.（多选）如图所示，A、B 两板间电压为 600 V，A 板带正电并接地，A、B两板间距离为 12 cm，C 点离 A 板 4 cm，取大地电势为零，下列说法正确的是 （ ）
A. E＝2000 V/m，φC＝200 V
B. E＝5000 V/m，φC＝－200 V
C. 电子在 C 点具有的电势能为 -200 eV
D. 电子在 C 点具有的电势能为 200 eV
