物理人教版（2019）选择性必修第二册1.2磁场对运动电荷的作用力（共14张ppt）

(共14张PPT)

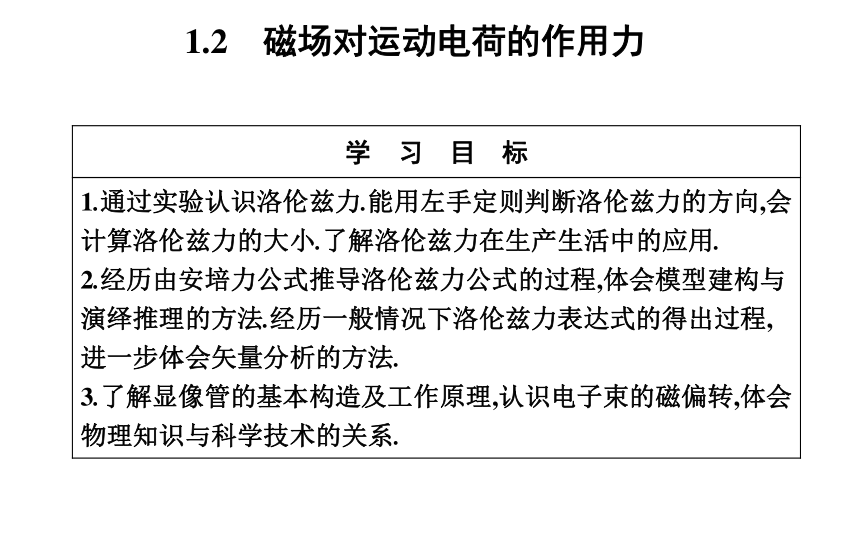

学　习　目　标
1.通过实验认识洛伦兹力.能用左手定则判断洛伦兹力的方向,会计算洛伦兹力的大小.了解洛伦兹力在生产生活中的应用.
2.经历由安培力公式推导洛伦兹力公式的过程,体会模型建构与演绎推理的方法.经历一般情况下洛伦兹力表达式的得出过程,进一步体会矢量分析的方法.
3.了解显像管的基本构造及工作原理,认识电子束的磁偏转,体会物理知识与科学技术的关系.
1.2　磁场对运动电荷的作用力

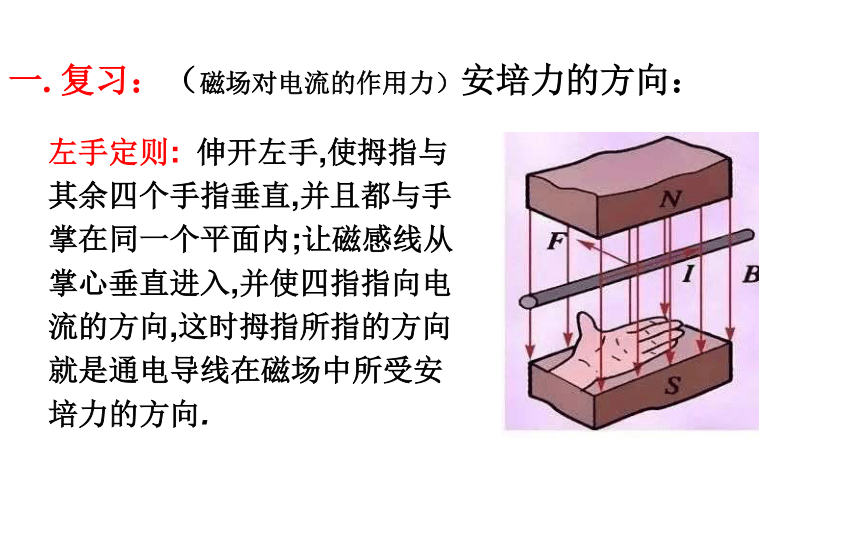

一. 复习：（磁场对电流的作用力）安培力的方向：
左手定则: 伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内;让磁感线从掌心垂直进入,并使四指指向电流的方向,这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.
二. 定义：运动电荷在磁场中受到的力 叫 洛伦兹力
洛伦兹力
　洛伦兹 是荷兰物理学家，电子论的创始人、相对论中洛伦兹变换的建立者，在原子物理中的重要贡献（塞曼效应）获得第二届（1902年）诺贝尔物理学奖。被爱因斯坦称为
“我们时代最伟大，最高尚的人”
荷兰物理学家 洛伦兹(Lorentz， 1853—1928)

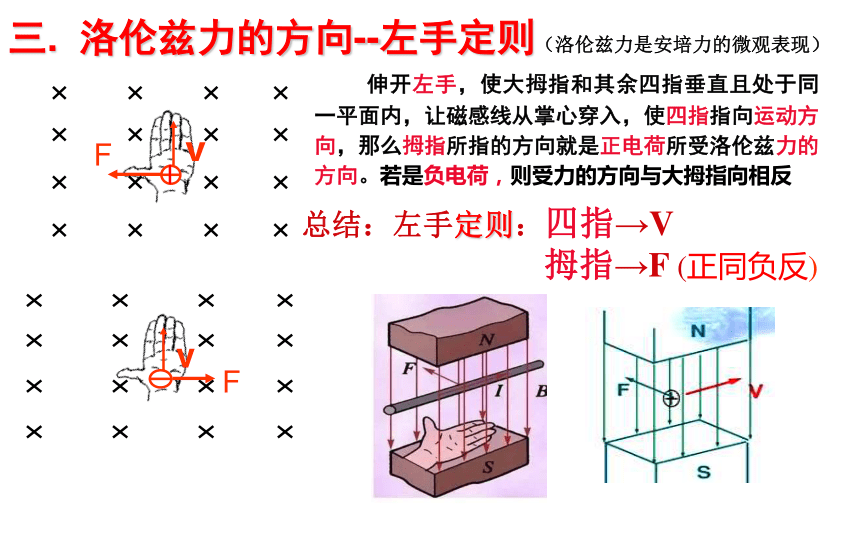

三. 洛伦兹力的方向--左手定则
伸开左手，使大拇指和其余四指垂直且处于同一平面内，让磁感线从掌心穿入，使四指指向运动方向，那么拇指所指的方向就是正电荷所受洛伦兹力的方向。若是负电荷，则受力的方向与大拇指向相反
F
v
v
F
总结：左手定则：四指→V
拇指→F (正同负反)
（洛伦兹力是安培力的微观表现）

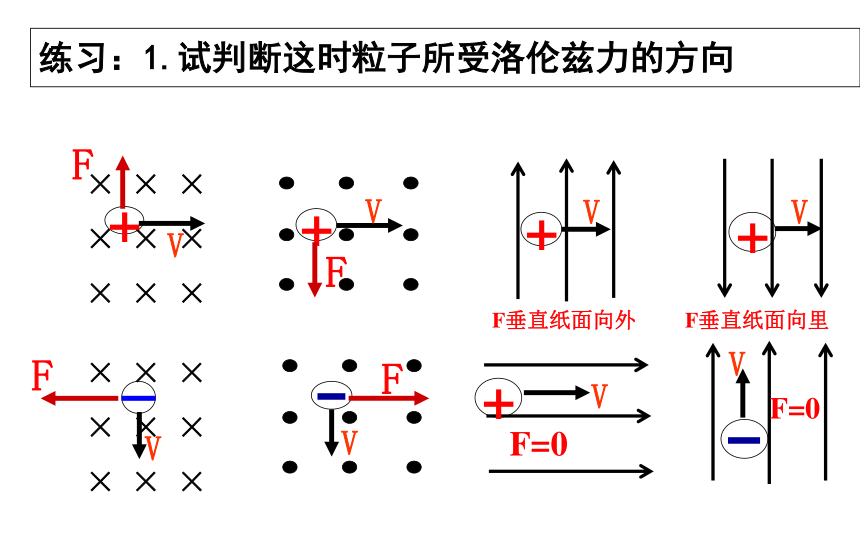

练习：1.试判断这时粒子所受洛伦兹力的方向
× × ×
× × ×
× × ×
+
× × ×
× × ×
× × ×
V
V
+
V
V
V
+
V
F
+
V
F垂直纸面向外
F垂直纸面向里
+
V
F
F
F
F=0
F=0

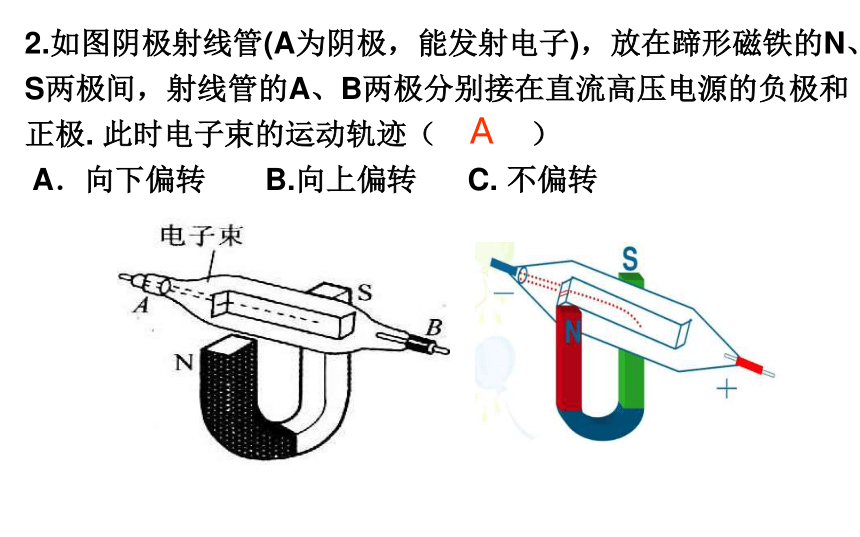

2.如图阴极射线管(A为阴极，能发射电子)，放在蹄形磁铁的N、S两极间，射线管的A、B两极分别接在直流高压电源的负极和正极. 此时电子束的运动轨迹（ ）
A．向下偏转 B.向上偏转 C. 不偏转
A

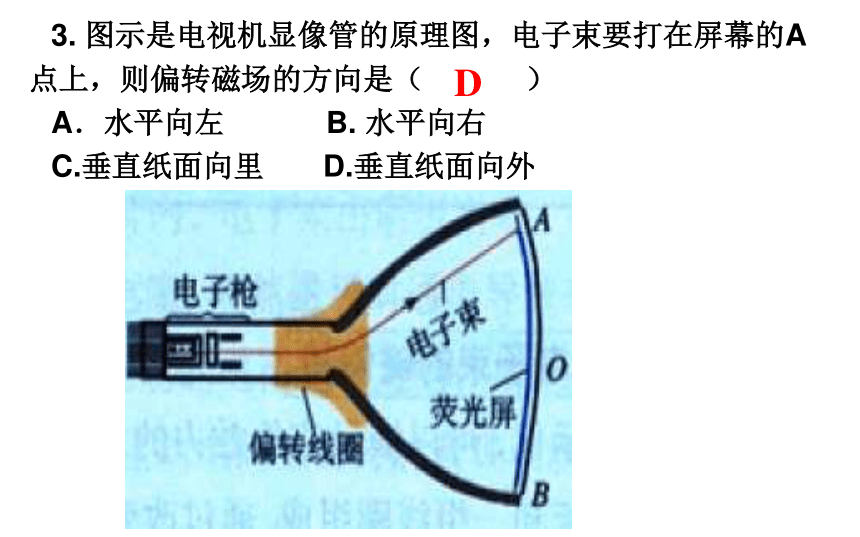

3. 图示是电视机显像管的原理图，电子束要打在屏幕的A点上，则偏转磁场的方向是（ ）
A．水平向左 B. 水平向右
C.垂直纸面向里 D.垂直纸面向外
D
4.一束混合粒子流从一发射源射出后，进入如图所示的磁场，分离为1、2、3三束，则不正确的是（ ）
A.1带正电
B.1带负电
C.2不带电
D.3带负电
B
5. （广东卷）一带电粒子在匀强磁场B中所受的洛伦兹力F的方向如图，则该粒子所带电性和运动方向可能是（ ）
A.粒子带正电，向左运动
B.粒子带负电，向右运动
C.粒子带负电，向上运动
D.粒子带负电，向下运动
D
6.（课外思考题）在地球赤道附近某建筑上有一竖立的避雷针,当一团带正电的乌云经过其正上方时,避雷针发生放电,此过程地磁场对避雷针的作用力方向是 ( 　)
A. 向东 B. 向南 C. 向西 D. 向北
A
四. 磁流体发电机
磁流体发电机
① 进入磁场的粒子带正、负电荷
② 当Eq=Bqv时两板间电势差达到最大
(v⊥B)
(v∥B)
特例:
单位：F(N) q(C) v(m/s) B(T)
五.洛伦兹力的大小
当运动电荷的速度v方向与磁感应强度B方向的夹角为θ，电荷所受的洛伦兹力大小为
F ＝ qvB
θ
3.带电油滴以水平速度v0垂直进入磁场,恰好做匀速直线运动,如图,若油滴质量为m,磁感应强度为B,自由落体加速度为g,则油滴带何种电荷？电荷量为多少？　
带正电荷
q=mg/BV0
B　
2.如图,电子流沿管的轴线进入通电螺线管,忽略电子的重力,电子在管内如何运动
匀速直线运动
