2021-2022学年人教版物理八年级上册第五章透镜及其应用综合测评试题（含答案解析）

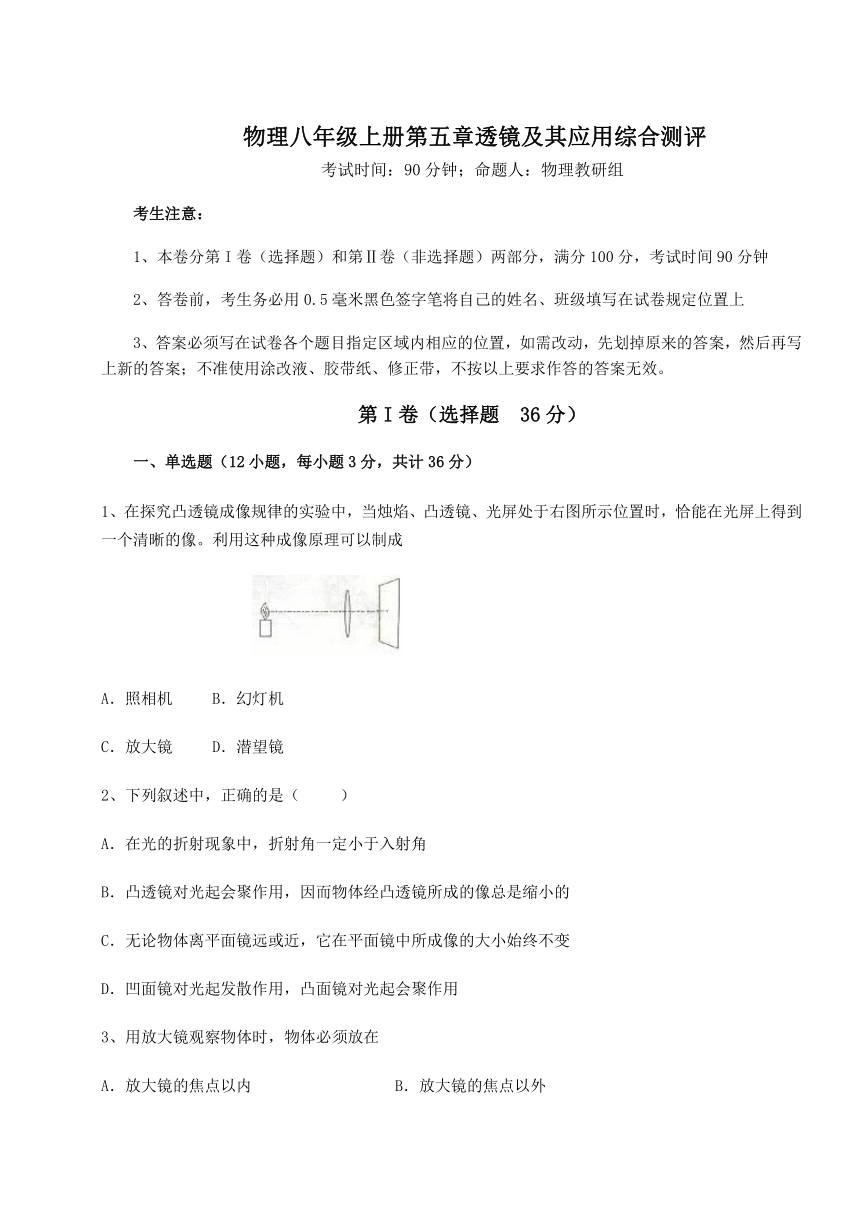

物理八年级上册第五章透镜及其应用综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于右图所示位置时，恰能在光屏上得到一个清晰的像。利用这种成像原理可以制成

A．照相机 B．幻灯机
C．放大镜 D．潜望镜
2、下列叙述中，正确的是（ ）
A．在光的折射现象中，折射角一定小于入射角
B．凸透镜对光起会聚作用，因而物体经凸透镜所成的像总是缩小的
C．无论物体离平面镜远或近，它在平面镜中所成像的大小始终不变
D．凹面镜对光起发散作用，凸面镜对光起会聚作用
3、用放大镜观察物体时，物体必须放在
A．放大镜的焦点以内 B．放大镜的焦点以外

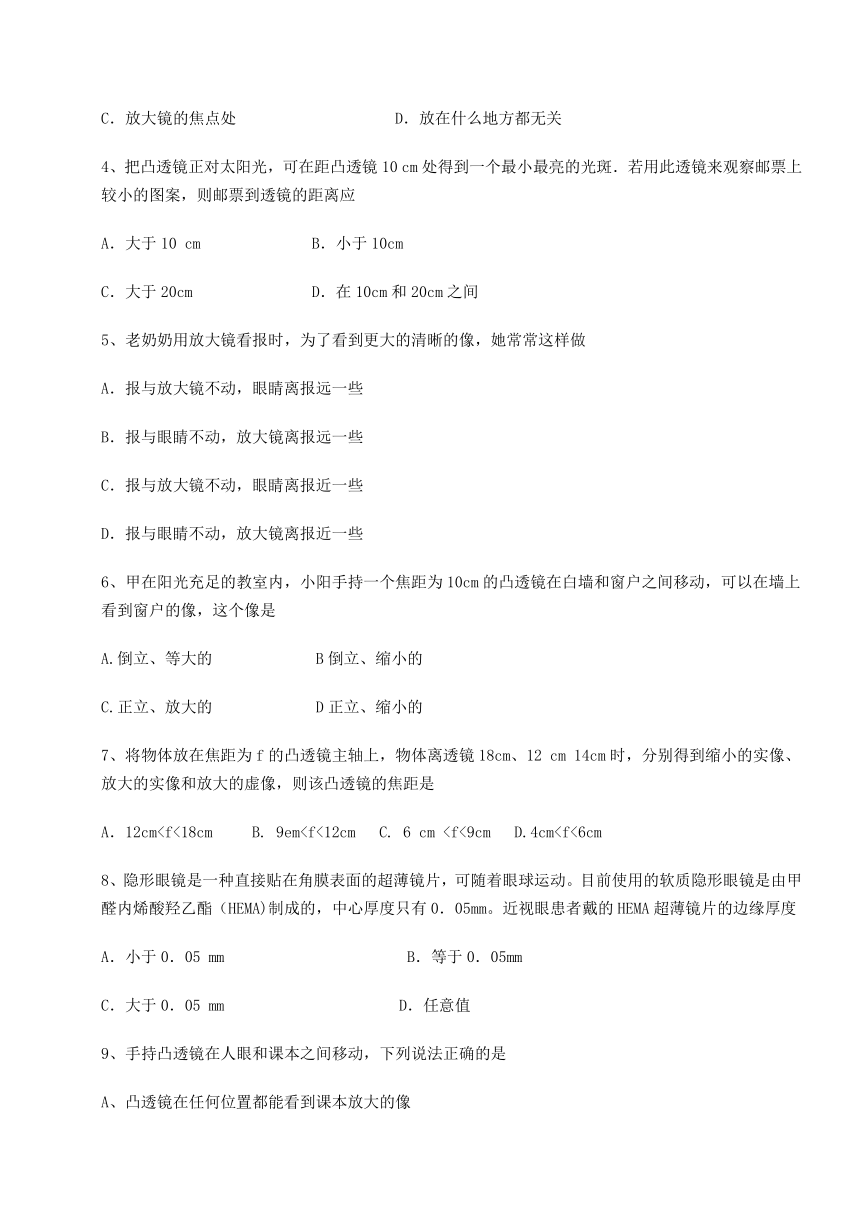

C．放大镜的焦点处 D．放在什么地方都无关
4、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应
A．大于10 cm B．小于10cm
C．大于20cm D．在10cm和20cm之间
5、老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做
A．报与放大镜不动，眼睛离报远一些
B．报与眼睛不动，放大镜离报远一些
C．报与放大镜不动，眼睛离报近一些
D．报与眼睛不动，放大镜离报近一些
6、甲在阳光充足的教室内，小阳手持一个焦距为10cm的凸透镜在白墙和窗户之间移动，可以在墙上看到窗户的像，这个像是
A.倒立、等大的 B倒立、缩小的
C.正立、放大的 D正立、缩小的
7、将物体放在焦距为f的凸透镜主轴上，物体离透镜18cm、12 cm 14cm时，分别得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距是
A．12cm8、隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动。目前使用的软质隐形眼镜是由甲醛内烯酸羟乙酯（HEMA)制成的，中心厚度只有0．05mm。近视眼患者戴的HEMA超薄镜片的边缘厚度
A．小于0．05 mm B．等于0．05mm
C．大于0．05 mm D．任意值
9、手持凸透镜在人眼和课本之间移动，下列说法正确的是
A、凸透镜在任何位置都能看到课本放大的像
B、凸透镜在离课本较远时才能看到课本放大的像
C、凸透镜在离课本较近时才能看到课本放大的像
D、无论凸透镜放在什么位置都不能看到课本放大的像
10、许多家庭的门上都装有防盗门镜（俗称“猫眼”）．从室内透过防盗门镜向外看，可以看到来客正立、缩小的像．由此可以判断，此防盗门镜的作用相当于一个( )
A．凸透镜 B．凹透镜 C．三棱镜 D．玻璃砖
11、将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式
A．f＜6cm B．6cm＜f＜18cm
C．9cm＜f＜12cm D．18cm＜f＜24cm
12、如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏之间的距离为下图时，在光屏上得到一个清晰缩小的实像。下列说法错误的是
A．该凸透镜的焦距大于10㎝、小于15㎝
B．只将凸透镜向左移，可以在光屏上得到清晰放大的像
C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像
D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、如图是一台投影仪的示意图，其中A是___________，它的作用是改变光的传播方向；B是___________，它在投影仪上所起的作用是___________。

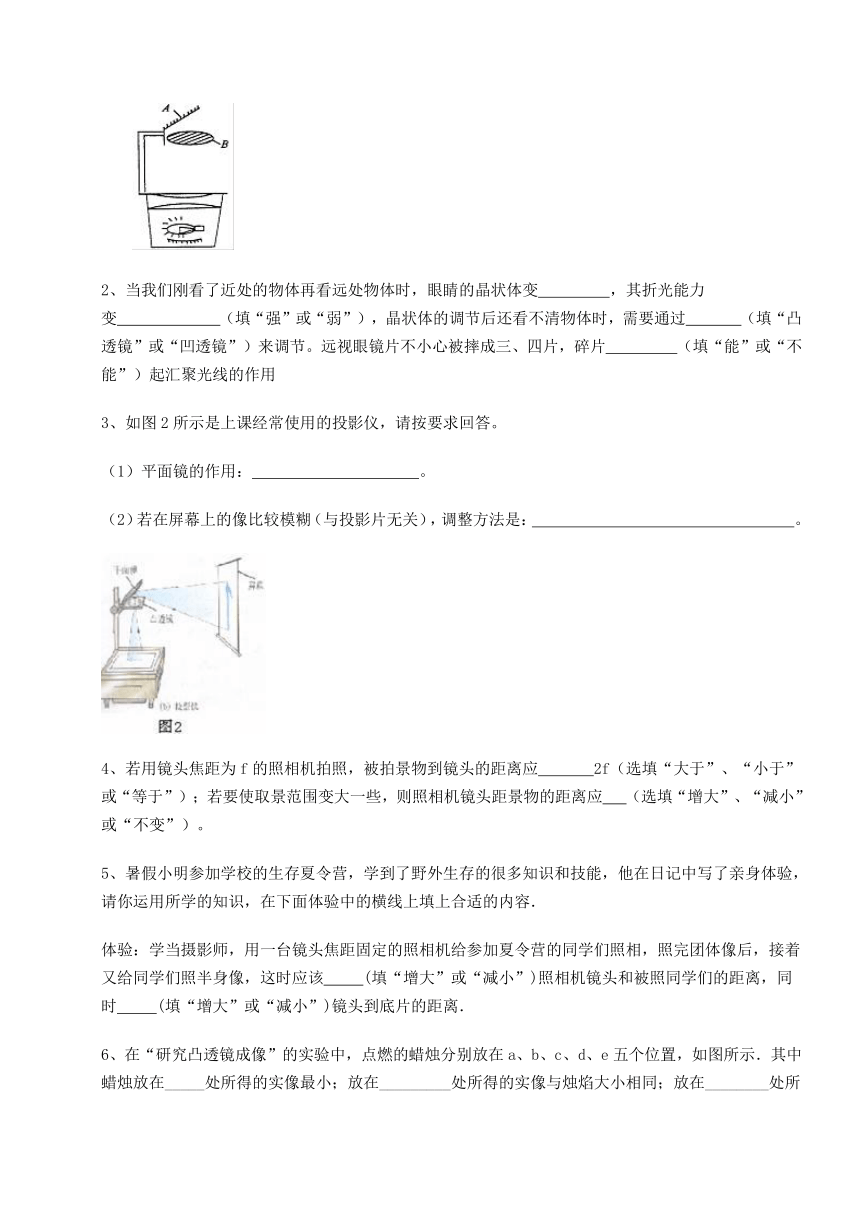

2、当我们刚看了近处的物体再看远处物体时，眼睛的晶状体变 ，其折光能力变 （填“强”或“弱”），晶状体的调节后还看不清物体时，需要通过 （填“凸透镜”或“凹透镜”）来调节。远视眼镜片不小心被摔成三、四片，碎片 （填“能”或“不能”）起汇聚光线的作用
3、如图2所示是上课经常使用的投影仪，请按要求回答。
（1）平面镜的作用： 。
（2）若在屏幕上的像比较模糊（与投影片无关），调整方法是： 。
4、若用镜头焦距为f的照相机拍照，被拍景物到镜头的距离应 2f（选填“大于”、“小于”或“等于”）；若要使取景范围变大一些，则照相机镜头距景物的距离应 （选填“增大”、“减小”或“不变”）。
5、暑假小明参加学校的生存夏令营，学到了野外生存的很多知识和技能，他在日记中写了亲身体验，请你运用所学的知识，在下面体验中的横线上填上合适的内容．
体验：学当摄影师，用一台镜头焦距固定的照相机给参加夏令营的同学们照相，照完团体像后，接着又给同学们照半身像，这时应该 (填“增大”或“减小”)照相机镜头和被照同学们的距离，同时 (填“增大”或“减小”)镜头到底片的距离．
6、在“研究凸透镜成像”的实验中，点燃的蜡烛分别放在a、b、c、d、e五个位置，如图所示．其中蜡烛放在_____处所得的实像最小；放在_________处所得的实像与烛焰大小相同；放在________处所得的实像比烛焰大；放在_______处能看到放大的虚象．若在实验中发现光屏上所成的像偏左偏上，为了使烛焰的像能成在光屏中央，应向_______、向_________调烛焰的位置（选填“上”“下”“左”“右”）．
三、实验探究（2小题，每小题14分，共计28分）
1、小波在做“探究凸透镜成像”的实验中
（l）实验要求烛焰、凸透镜、光屏三者中心大致在同一高度，这样做的目的是使像成在__________________。
（2）他将凸透镜正对平行光，当光屏移动到图所示位置时，屏上呈现出最小最亮的光斑，则此凸透镜的焦距f＝________cm。
2、某同学在做“研究凸透镜成像”的实验时，先将凸透镜正对着太阳，移动凸透镜，在地上得到一个亮点，并用刻度尺测出亮点到凸透镜的距离，这样做是为了_____________________；实验时应把凸透镜、蜡烛、光屏放在光具座上，调整　　　　　　　　　的高度，使它们的中心和__________的中心大致在同一高度，目的是使蜡烛的像成在__________。
-参考答案-
一、单选题
1、答案： A
2、答： C
3、答案： A
4、答案： B
5、答案：B
6、答案：B
7、答案： B
8、答案： C
9、答案： C
10、答： B
11、答案： C
【详解】
当物距为6cm时，成放大的虚像，所以f＞6cm．当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm＜f＜18cm．当物距等于24cm时，成缩小的实像，所以24cm＞2f，则f＜12cm．故：9cm＜f＜12cm，C符合题意．选C．
【点睛】
重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．
12、答案： C
【解析】
凸透镜成像规律：u＞2f，成倒立、缩小的实像，2f＞v＞f；
u=2f，成倒立、等大的实像，v=2f，求焦距；
2f＞u＞f，成倒立、放大的实像，v＞2f；
u＜f，成正立、放大的虚像。
【详解】
A、观察图示可知，物距大于像距，则在光屏上得到一个清晰缩小的实像，所以u=30cm＞2f，解得f＜15cm；而像距v=20cm，f＜20cm＜2f，解得10cm＜f＜20cm；故凸透镜的焦距的范围是：10cm＜f＜15cm，故A正确；
B、只将凸透镜向左移，减小物距，增大像距，根据光路可逆的特点，可知在光屏上能得到清晰放大的像，故B正确；
C、只将蜡烛和光屏互换，根据光路可逆可知，可以在光屏上得到清晰放大的像，故C错误；
D、蜡烛远离凸透镜时，物距变大，像距将变小，为了在光屏上得到清晰的像，应使光线发散一些，所以用一个凹透镜，D正确。
故选：C。
二、填空题
1、答案：平面镜　凸透镜　成倒立放大的实像
2、答案：薄、弱、凹透镜 能
3、答案：改变光的传播方向，使图像成在屏幕上；适当调整镜头与投影片的距离、屏幕与投影仪的距离。
4、答案：大于 增大
5、答案：减小 增大
6、答案： a b c e 左 上
【详解】
如图，d点，即F点为一倍焦距的位置，b点为二倍焦距的位置；
根据凸透镜成像的规律，当物距越大时，像距越小，所成的实像也越小，所以蜡烛放在a处所得的实像最小；
当物距等于二倍焦距时，像距也等于二倍焦距，像与物体等大，所以放在b处所得的实像与烛焰大小相同；
放在c处时，烛焰在一倍到二倍焦距之间，成倒立放大的实像，故所得的实像比烛焰大；
当物距小于焦距时，成正立放大的虚像，所以放在e处能看到放大的虚象．
成像时，物体、凸透镜、光屏三者的中心在一条直线上，若在实验中发现光屏上所成的像偏左偏上，为了使烛焰的像能成在光屏中央，应向左、向上调整烛焰的位置，则像会向右、向下移动．
【点睛】
凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大，反之像缩小．
三、实验探究
1、答案：（1）光屏中心 （2）10
2、答案：测量凸透镜焦距、凸透镜和光屏、烛焰、光屏中间
