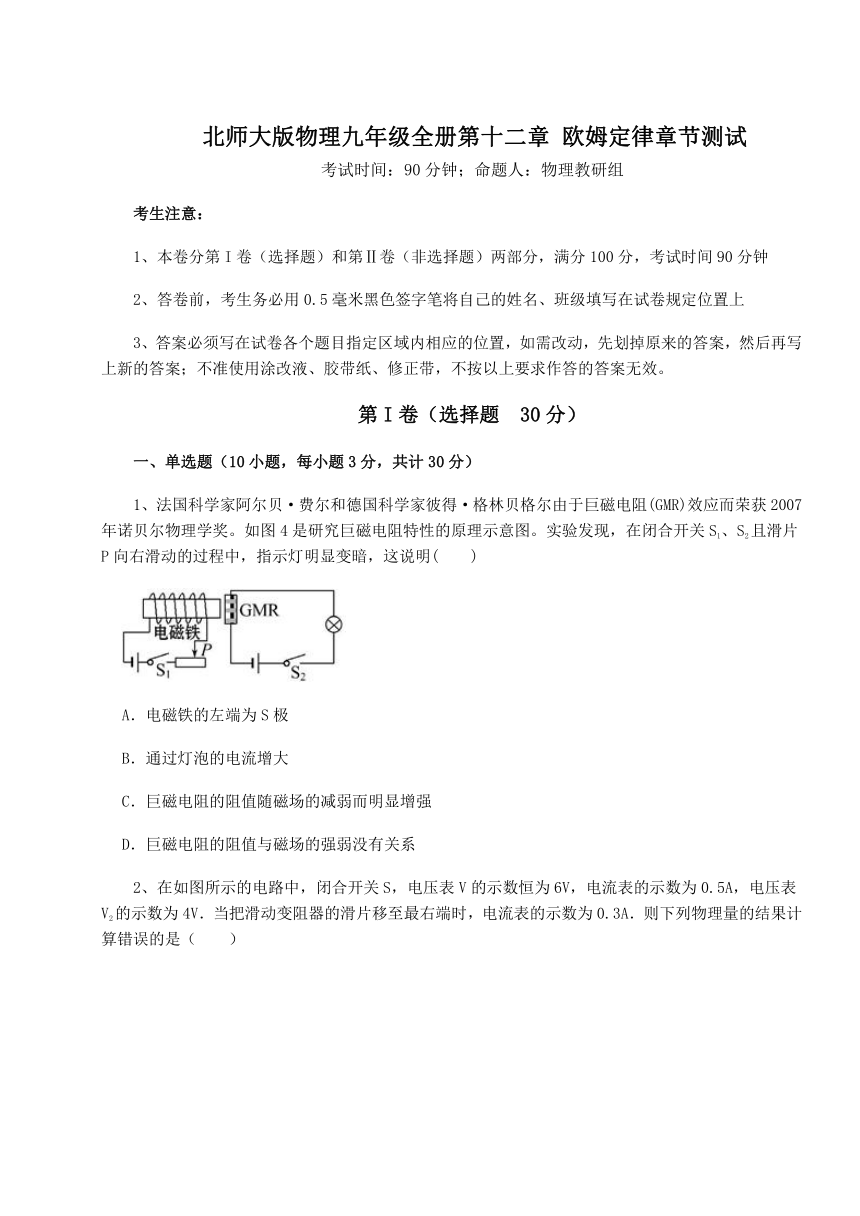

2021-2022学年度强化训练北师大版物理九年级全册第十二章 欧姆定律章节测试试题（含解析）

北师大版物理九年级全册第十二章 欧姆定律章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明(　　)
A．电磁铁的左端为S极
B．通过灯泡的电流增大
C．巨磁电阻的阻值随磁场的减弱而明显增强
D．巨磁电阻的阻值与磁场的强弱没有关系

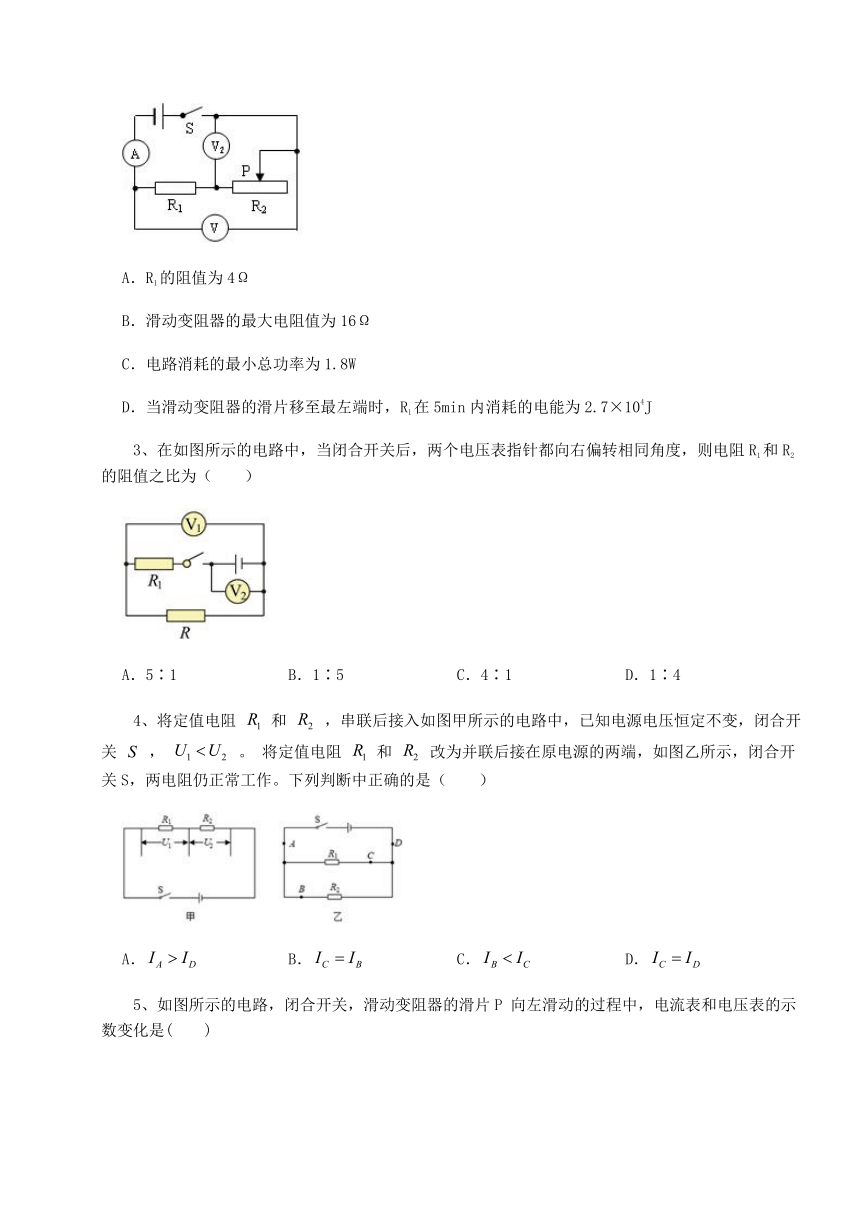

2、在如图所示的电路中，闭合开关S，电压表V的示数恒为6V，电流表的示数为0.5A，电压表V2的示数为4V．当把滑动变阻器的滑片移至最右端时，电流表的示数为0.3A．则下列物理量的结果计算错误的是（　　）
A．R1的阻值为4Ω
B．滑动变阻器的最大电阻值为16Ω
C．电路消耗的最小总功率为1.8W
D．当滑动变阻器的滑片移至最左端时，R1在5min内消耗的电能为2.7×104J
3、在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（　　）
A．5∶1 B．1∶5 C．4∶1 D．1∶4
4、将定值电阻 和 ，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关 ， 。 将定值电阻 和 改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（　　）
A． B． C． D．

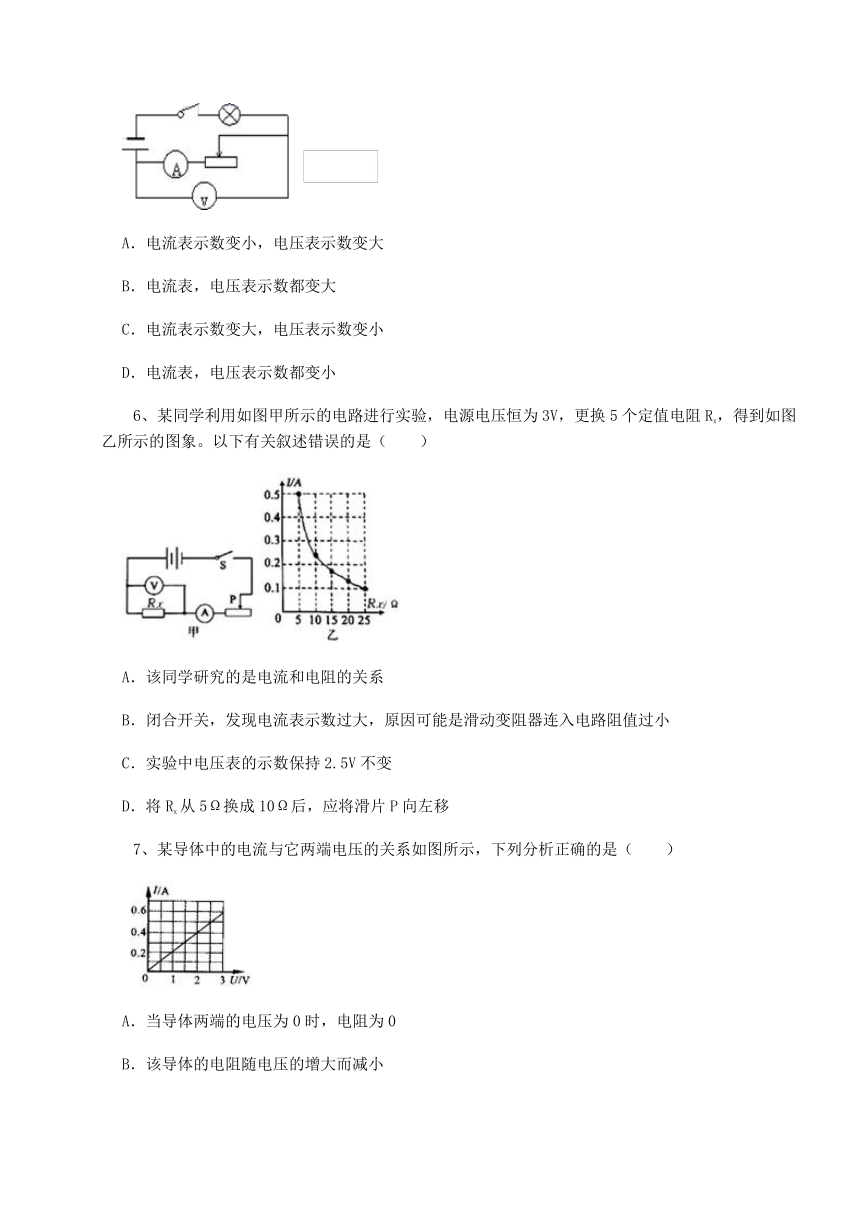

5、如图所示的电路，闭合开关，滑动变阻器的滑片P 向左滑动的过程中，电流表和电压表的示数变化是(　　)
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小
6、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（　　）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
7、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小

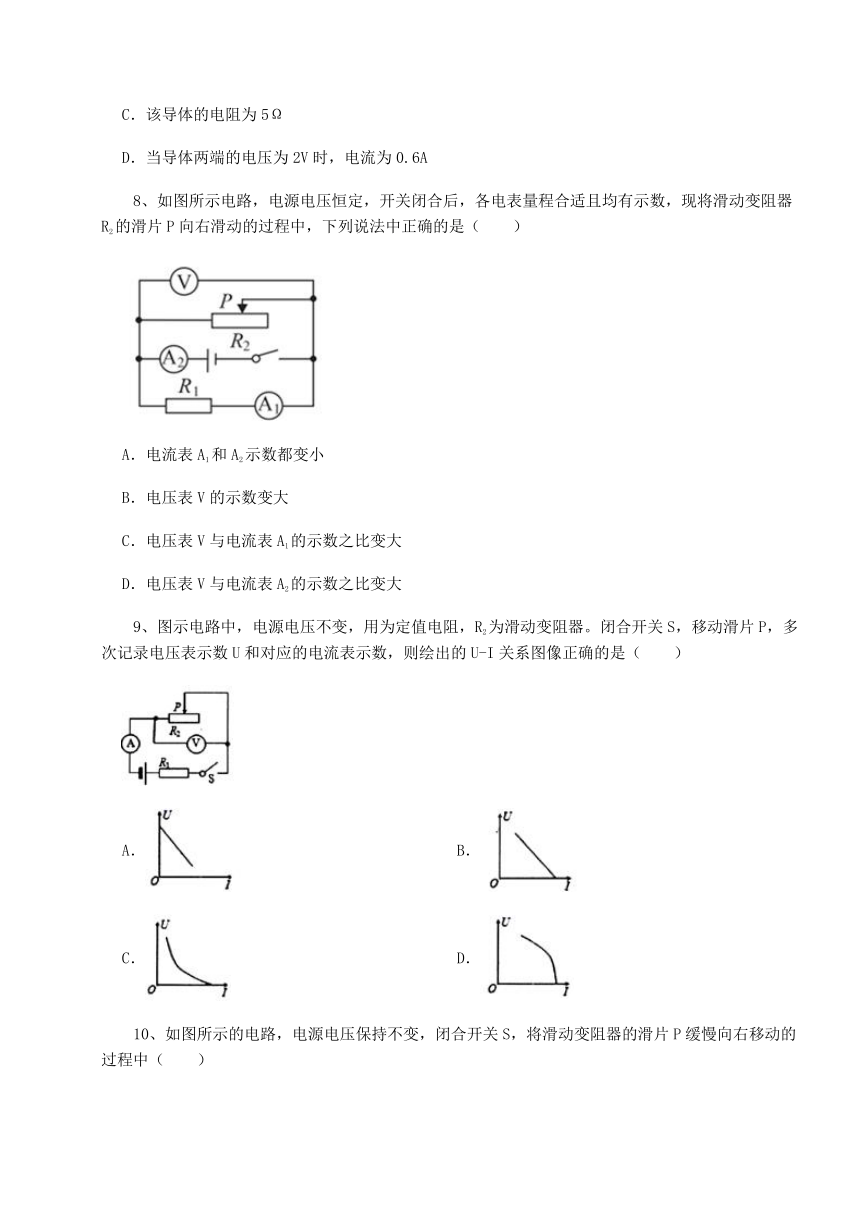

C．该导体的电阻为5Ω
D．当导体两端的电压为2V时，电流为0.6A
8、如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（　　）
A．电流表A1和A2示数都变小
B．电压表V的示数变大
C．电压表V与电流表A1的示数之比变大
D．电压表V与电流表A2的示数之比变大
9、图示电路中，电源电压不变，用为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数，则绘出的U-I关系图像正确的是（　　）
A． B．
C． D．

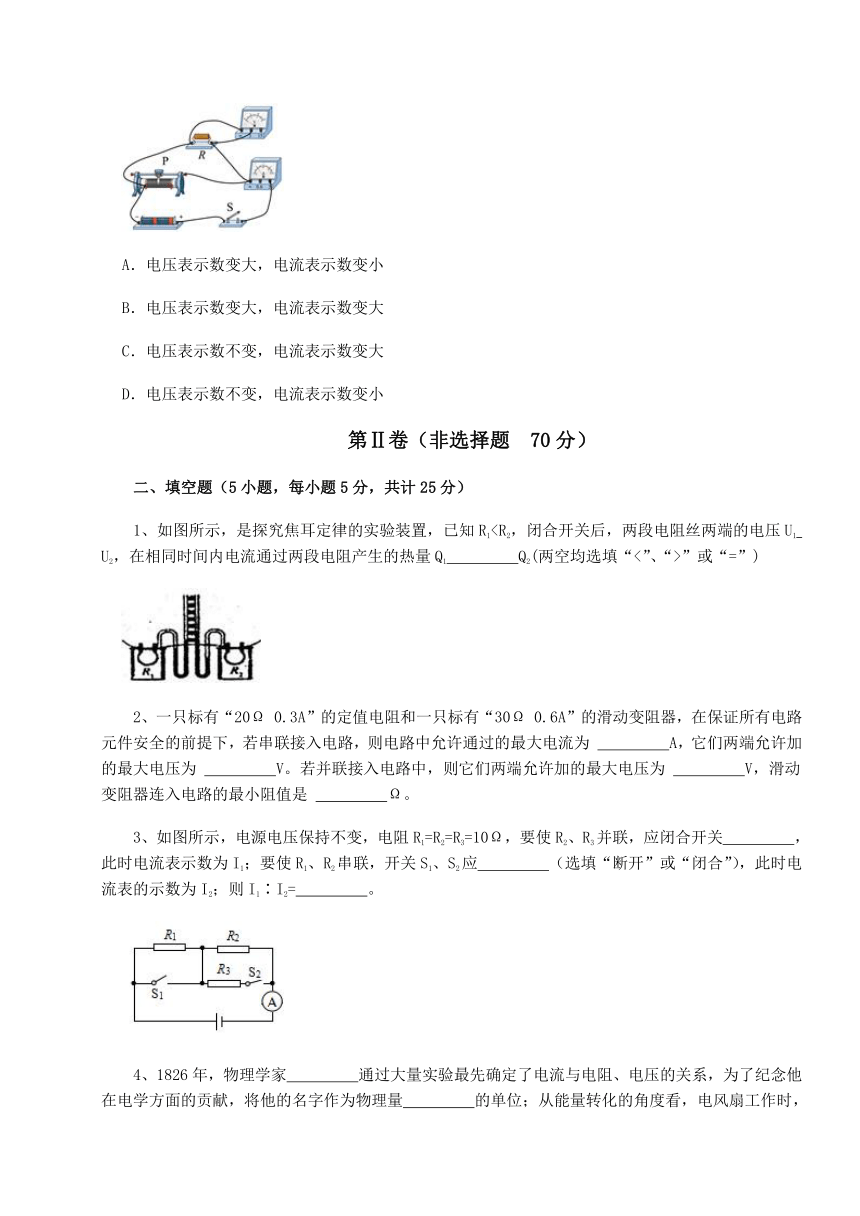

10、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，是探究焦耳定律的实验装置，已知R1”或“=”)
2、一只标有“20Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为 　 　A，它们两端允许加的最大电压为 　 　V。若并联接入电路中，则它们两端允许加的最大电压为 　 　V，滑动变阻器连入电路的最小阻值是 　 　Ω。
3、如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关　 　，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应　 　（选填“断开”或“闭合”），此时电流表的示数为I2；则I1∶I2=　 　。
4、1826年，物理学家　 　通过大量实验最先确定了电流与电阻、电压的关系，为了纪念他在电学方面的贡献，将他的名字作为物理量　 　的单位；从能量转化的角度看，电风扇工作时，除了将电能转换成内能外，主要将电能转化为　 　能。
5、如图是一种电子体重秤的工作原理图。其中电源电压U 是6V，R0 是10Ω的定值电阻，R 是压力传感器，其阻值随压力变化关系如图所示。如果小李同学称后显示为50kg， 此时电路中的电流是　 　A；如果被测者体重变大时，R0消耗的电功率会　 　（选填“变大”、“不变”或“变小”）。（g 取 10 N/kg）
三、计算题（3小题，每小题7分，共计21分）
1、如图所示，电源电压保持不变，电阻R1=20Ω，闭合开关，电流表的示数为0.3A。断开开关，把电阻R2并联在R1两端，再闭合开关，电流表示数变化了0.5A。求：
（1）电源电压U；
（2）R2的阻值。
2、如图所示，电阻R1的阻值为10Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求：
（1）电源两端的电压．
（2）通过电阻R1的电流．
3、如图所示，电源电压不变，R1、R2、R3为加热电阻， ，只闭合 ，电流表示数为 ，电压表示数为 ；闭合 、 、 时，通电 电路产生的热量为 ，求：
（1） 阻值和电源电压；
（2） 阻值；
（3）电路消耗的最大功率。
四、实验探究（2小题，每小题12分，共计24分）
1、在“测量电阻”的实验中，设计了如图所示的电路图。
（1）请根据电路图，用笔画线代替导线将图中的器材连接成完整电路。
（2）按图1所示电路连接器材时，开关要处于　 　（选填“断开”或“闭合”）状态，滑动变阻器的滑片P应该滑到最　 　（选填“左端”或“右端”）。
（3）闭合开关，将滑片P缓慢向右移动，电压表的示数将　 　（选填“增大”或 “减小”）。
（4）某次测量时，电压表的示数为1.5V，电流表的示数如图所示，根据欧姆定律求出此时这个电阻R的阻值为　 　欧姆，以上这种测量电阻的方法叫　 　。
（5）为减小实验误差，我们应该多次进行正确测量，然后取电阻R的　 　值。
2、某科技小组找到一只阻值为数百欧的定值电阻，由于铭牌模糊，不能确定其准确大小，为了准确地测量出它的阻值，他们利用的器材有：学生用电源(电源电压恒定为 8V)、电流表(量程 0~0.6A、0~3A)、电压表(量程 0~3V、0~15V)、滑动变阻器 A(标有“ 50Ω 2A”)、滑动变阻器B(标有“1000Ω 1A”)。进行了如下探究。
（1）小组成员小张设计了如图甲所示的电路图，他选择了上述其中的部分器材按甲图连好了电路，在操作过程中他发现，无法测量出待测电阻的阻值，原因是　 　。
（2）小组成员小王觉得不要电流表也可以完成实验，他设计了如图乙所示的电路图，将滑片放在滑动变阻器的两个端点得到两个不同的电压值，这样也可以测量出电阻值。为了使测量更准确，小王应该选择上述器材中的滑动变阻器　 　(“A”或“B”)来完成实验。
（3）受到小王设计思路的启发，小组成员小李也想到了一个方法，他找来了一个阻值为200W 的定值电阻R0，设计出如图丙所示的电路图，连接好实物图以后，小李闭合开关， 移动滑动变阻器滑片，发现电压表 V1 的示数始终比 V2 表的示数小，在滑片位于的 a、b 两点时分别记录了两电压表的数值，但小李只是将数据随意地写在纸上，忘记了顺序，四个电压值是：1V、2V、3V、6V。根据小李的数据，计算出电阻R的阻值为　 　W ，当滑动变阻器滑片位于b点时滑动变阻器的阻值Rb=（　 　） 。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．根据右手螺旋定则可知电磁铁的左端为N极、右端为S极，A项不符合题意；
B．指示灯变暗，说明通过灯泡的电流减小，B项不符合题意；
C．闭合开关S1、S2且滑片P向右滑动的过程，通过电磁铁线圈的电流变小，电磁铁磁场减弱，而右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的阻值变大，由此可知，巨磁电阻的阻值随磁场的减弱而增强，C项合题意；
D．由上述分析可知巨磁电阻的阻值与磁场的强弱有关，D项不符合题意。
故答案为：C。
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强；磁性越强，灯泡变暗，说明巨磁电阻的阻值变大。
2、【答案】D
【解析】【解答】解：（1）两电阻串联，电压表V测电源电压，V2测变阻器的电压，电流表测电路的电流：
闭合开关S，电压表V的示数恒为6V，电源电压U＝6V，电流表的示数为0.5A，这时电压表V 2的示数为4V，由串联电路电压的规律可得R1的两端电压：U1＝U﹣U2＝6V﹣4V＝2V
根据欧姆定律I＝ 可得：R1＝ ＝ ＝4Ω，A正确，不符合题意；（2）当把滑动变阻器的滑片移至最右端时，滑动变阻器的最大电阻值为R2，电路的电流I 2＝0.3A，电源电压U＝6V，利用欧姆定律和电阻的串联规律：R2＝ ﹣R1＝ ﹣4Ω＝16Ω，B正确，不符合题意；（3）电路电源电压一定，当把滑动变阻器的滑片移至最右端时，电路的电阻最大，电路的电流最小，因电流表的示数为0.3A，电路消耗的最小总功率：P＝UI＝6V×0.3A＝1.8W，C正确，不符合题意；（4）当滑动变阻器的滑片移至最左端时，电路只有一个电阻R1在工作，R 1在5min内消耗的电能为：W＝ t＝ ×5×60s＝2.7×103J，D错误，符合题意。
故答案为：D
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻不同，结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化，利用功率公式和电能公式求解即可。
3、【答案】C
【解析】【解答】由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2
则电阻R1和R2两端的电压之比
在串联电路中，各处的电流相等，由U=IR可知，电阻R1和R2的阻值之比
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比。
4、【答案】C
【解析】【解答】BC．图甲知，两电阻串联，由串联电路的电流特点知， ，由欧姆定律知，
因为 ，所以
由图乙知，两电阻并联，由并联电路的电压特点知， ，通过两电阻的电流
因为 ，所以
图乙中A、D点在干路上，B和C分别在R2和R1支路上，所以
B不符合题意，C符合题意；
AD．由并联电路特点知
A D不符合题意。
故答案为：C。
【分析】理清元件的连接方式，根据串联电路电流特点和欧姆定律判断两电阻的大小关系，再根据并联电路的电压特点和欧姆定律判断通过它们的电流关系。
5、【答案】C
【解析】【解答】由图可知，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，当P向左滑动的过程中，滑动变阻器的阻值变小，电路中的电流变大，所以电流表示数变大，此时灯泡两端的电压变大，所以滑动变阻器两端的电压变小即电压表的示数变小．
故答案为：C
【分析】滑动变阻器滑片向做端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
6、【答案】D
【解析】【解答】A．由题意知该同学研究的是电流和电阻的关系。A正确，不符合题意；
B．该电路为串联电路滑动变阻器的电阻越小，电路中的电流越大。B正确，不符合题意；
C．根据 结合图乙得到定值电阻的电压为 。
C正确，不符合题意；
D．将Rx从5Ω换成10Ω后定值电阻上的电压增大，要保持定值电阻上的电压为 不变。要增大滑动变阻器的电压，即要增大滑动变阻器的电阻，所以滑片应该右移。D错误，符合题意。
故答案为：D
【分析】定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻此时的电压判断滑动变阻器的移动方向。
7、【答案】C
【解析】【解答】A．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，A不符合题意；
B．由图象可求得导体的电阻为
且不随电压的改变而改变，B不符合题意；
C．电压使电路中形成电流，因此电压为零时，电流也为零，C符合题意；
D．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，D不符合题意。
故答案为：C。
【分析】对于I-U曲线，图像的横坐标为电压，纵坐标为电流，结合图像上的点，利用电压除以电流即为此时的阻值。
8、【答案】D
【解析】【解答】A．当滑片P向右滑动的过程中，R2的电阻变大，所以流过R2的电流变小，又因为R1的电阻和两端电压均不变，流过R1的电流不变，即电流表A1的示数不变，所以干路电流变小，即A2的示数变小，A不符合题意；
B．定值电阻R1和滑动变阻器R2并联，所以两端电压始终相等且等于电源电压，因此电压表V示数不变，B不符合题意；
C．电压表V与电流表A1的示数之比（等于R1的电阻）不变，C不符合题意；
D．电压表V与电流表A2的示数之比（等于电路中的总电阻）变大，D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
9、【答案】B
【解析】【解答】由电路图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总-IR，R为定值，电压表示数与电流表示数是一次函数，且电流越大，变阻器两端的电压越小，当电流最大时，U=0，故图象B符合题意。
故答案为：B。
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，结合欧姆定律分析图像即可。
10、【答案】D
【解析】【解答】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由 可知电路的总电流变小，电流表的示数变小。
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，结合滑动变阻器的滑片移动方向，利用欧姆定律分析即可。
二、填空题
1、【答案】<；<
【解析】【解答】由图可知， R1与R2 是串联在电路中，电流处处相等，设为I，并且 R1热量 Q=I2RT，I相等，R1【分析】串联电路电流处处相等，串联电路电阻两端的电压与电阻成正比，电阻大的产生的热量多.
2、【答案】0.3；15；6；10
【解析】【解答】标有“20Ω 0.3A”的定值电阻，所允许通过的最大电流为0.3A；标有“30Ω 0.6A”的滑动变阻器，所允许通过的最大电流为0.6A，因为串联电路处处电流相等，所以电路中的最大电流为0.3A，如果电流大于0.3A，定值电阻电流过大会被烧坏，所以电路中的最大电流为0.3A；又因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻
即串联电路两端允许加的最大电压
两电阻两端允许加的最大电压分别为：
所以并联电路两端的最大电压为
滑动变阻器连入电路的最小阻值为
【分析】根据电路中的最大电流不能超过任一滑动变阻器所允许的最大电流，先根据串联电路的总电阻等于各部分电阻之和，求出总电阻；又已知串联电路的最大电流，然后根据U=IR求出串联电路两端允许的最大电压。
已知定值电阻和滑动变阻器的阻值和允许通过的最大电流，可以得到它们两端所加的最大工作电压；并联电路各用电器两端电压相等，为保证元件安全，并联电路两端电压应以最小电压值为电路电压。根据欧姆定律得出滑动变阻器接入电路的最小阻值。
3、【答案】S1、S2；断开；4∶1
【解析】【解答】如图所示，要使电阻R2、R3并联，则电流分别通过电阻R2、R3，则应闭合开关S1、S2，电阻R1处于短路状态；
要使R1、R2串联，电流从电源的正极流出依次经过R1、R2，则开关S1、S2都断开；
R2、R3并联时，电流表在干路上，则电流表的示数：，
R1、R2串联时，电流表测量串联电路中的电流，则电流表的示数：，
则有：。
【分析】各用电器并列连接是并联电路；用电器串联连接，是串联电路；根据电压和电阻的比值计算电流；根据并联电路各支路电流关系，计算总电流。
4、【答案】欧姆；电阻；机械
【解析】【解答】早在1826年，物理学家欧姆就通过大量实验最先确定了电流与电阻、电压的关系。为了纪念欧姆在电学方面的贡献，将他的名字作为电阻的单位。电风扇工作时，主要是让风扇转动，同时电机也会发热，从能量转化的角度看，除了将电能转换成内能外，主要将电能转化机械能。
【分析】欧姆探究了电流和电压、电阻的关系；电阻的单位是欧姆；电动机将电能转化为机械能。
5、【答案】0.24；变大
【解析】【解答】由电路图知，电阻 与 串联，当称重为50kg时，平台受到的压力为
由图知，当
电阻 的阻值为
由 可得此时电路中的电流 由图知，当平台所受的压力增大时，电阻 的阻值减小，根据串联电路电压的特点知，电路中的总电阻减小，根据串联电路分压的规律知 分得的电压增大，由 可知 消耗的电功率将变大。
【分析】分析电路结构，定值电阻和压敏电阻串联，电流相同，随着压力的升高，气敏电阻的阻值变小，电路中的电流变大，结合串联电路电压规律分析电压的变化。
三、计算题
1、【答案】（1）解：闭合S，断开S1时，电路为R1的简单电路，；由 可知，电源的电压：
答：电源电压U为6V
（2）解：若两电阻并联，再闭合开关时，则
，
电流表示数的变化量即为R2支路的电流，则 ，由 可知，
答：R2的阻值为12Ω
【解析】【分析】(1)闭合开关，电路为R1的简单电路，根据欧姆定律求出电源的电压；(2)若两电阻并联，再闭合开关时，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值。
2、【答案】（1）解：在串联电路中，电源两端电压U=U1+U2
U=U1+U2=10V+5V=15V
答：电源两端的电压是15V。
（2）解：由I= 得：
电阻R1的电流I1= = =1A
答：通过电阻R1的电流是1A。
【解析】【分析】（1）结合电路图，理清元件的连接方式，利用 串联电路中的电压特点求得电源电压.
（2）利用欧姆定律 I= 可得 通过电阻R1的电流．
3、【答案】（1）解：只闭合 ，电阻 、 串联，电流表测串联电路中的电流，电压表测电阻 两端的电压， 的阻值为
根据串联电路的特点和欧姆定律可得，电源电压
答： 阻值为 ，电源电压为 。
（2）解：闭合 、 、 ，电阻 、 并联，电流表 测量干路电流，电压表测量的是电源电压，则通过 的电流为
通电 电路消耗的电能
干路电流为
因并联电路中干路电流等于各支路电流之和，则通过 的电流
根据 可得 的阻值
答： 阻值为 。
（3）解：闭合 、 、 时电阻 、 并联，总电阻最小，此时电路消耗的功率最大，则电路消耗的最大功率为
答：电路消耗的最大功率为 。
【解析】【分析】（1）只闭合 ，电阻 、 串联，结合电流和两个电阻的阻值求解电压，相加即为电源电压；
（2）闭合 、 、 ，电阻 、 并联，利用并联电流规律求解流过的电流，结合欧姆定律求解的电阻即可；
（3）通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高。
四、实验探究
1、【答案】（1）
（2）断开；左端
（3）增大
（4）5；伏安法
（5）平均
【解析】【解答】(1)由题干知，电压为1.5V，故电压表选用小量程与R并联，由图2知，电流表选用小量程与电阻串联，变阻器右下接线柱连入电路中，如下图所示：
(2)连接器材时，为保护电路，开关要处于断开状态，滑动变阻器的滑片P应该滑到阻值最大处，即最左端。
(3)闭合开关，将滑片P缓慢向右移动，变阻器连入的电阻变小，由分压原理，变阻器的电压变小，由串联电路电压的规律可知电阻两端的电压变大，故电压表的示数将增大。
(4)某次测量时，电压表的示数为1.5V，电流表的示数如图2所示，电流表选用小量程，分度值为0.02A，电流为0.3A，根据欧姆定律求出此时这个电阻R的阻值为
根据 测量电阻的方法叫伏安法。
(5)为减小实验误差，我们应该多次进行正确测量，取电阻R的平均值作为结果。
【分析】（1）根据电路图，连接对应的实物图，电压表、电流表要正入负出，滑动变阻器要一上一下串联在电路中，电压表和电阻并联；
（2）连接电路时，开关断开；闭合开关前，滑片在阻值最大处；
（3）在串联电路中，滑动变阻器的电阻减小时，分压减小，其它位置分压变大；
（4）根据电流表的量程和指针位置，测量电流，利用电压和电流的比值计算电阻，利用电压表和电流表测量电阻，是伏安法；
（5）多次测量电阻求平均值，可以减小误差。
2、【答案】（1）电源电压过小，待测电阻过大
（2）B
（3）600；800
【解析】【解答】(1)按甲图连好了电路，在操作过程中发现，无法测量出待测电阻的阻值，由欧姆定律可知，产生这一现象的原因是电源电压过小，待测电阻过大（导致电流几乎为0）。(2)因定值电阻为一只数百欧的定值电阻，设计了如图乙所示的电路图，将滑片放在滑动变阻器的两个端点得到两个不同的电压值，这样也可以测量出电阻值。小王应该选择与待测电阻阻值相近的滑动变阻器（最大值），由分压原理，两电阻分得的电压接近，电压表测量较为准确，即选用B来实验。(3)图丙所示的电路中，三个电阻串联，R0=200Ω，电压表V1、V2分别测量R0和R的电压，小李闭合开关， 移动滑动变阻器滑片，发现电压表 V1的示数始终比 V2表的示数小，根据串联电路电流的规律即欧姆定律U=IR，则R0＜R；在滑片位于a点时的电路电流较大，此时电压最大为6V；根据串联电路电压的关系，R0的电压为
R的电压为R0的3倍，由分压原理，可知 根据欧姆定律，当滑动变阻器滑片位于b点时，R0的电压最小为1V；滑动变阻器的电压为
此时的滑动变阻器的阻值为
【分析】（1）电压一定时，电阻越大，电路中的电流过小无法测量；
（2）滑动变阻器的选择应与待测电阻的值相当；
（3）利用串联电路电压规律求解待测电阻的电压，结合欧姆定律求解电阻的阻值即可。
